iPhone 12: замена вибромотора Taptic Engine

В этой статье мы расскажем и покажем как заменить вибромотор Taptic Engine в iPhone 12. Расположен он так, что придется снять несколько компонентов перед тем, как добраться до цели. Процедура довольно сложная без необходимой подготовки и нужного инструмента.

Мы не несем ответственности за ваши действия. Статья носит информационный характер.

В процессе понадобится специальный инструмент и расходные материалы. Их вы сможете найти в нашем Каталоге.

Как заменить вибромотор Taptic Engine iPhone 12

Снизим процент заряда аккумуляторной батареи до 20%, чтобы обезопасить себя, т.к. при повреждении батарея может взорваться, если заряд будет слишком большим.

Для того, чтобы осколки поврежденного экрана не попали внутрь телефона, проклеим все трещины скотчем.

Вроде все подготовили, теперь выключим телефон и начнем ремонт.

Будем крутить винты нижней части корпуса Айфона

Смотрим, снизу корпуса два винта Pentalobe P2 длиной 6,75 мм. Откручиваем.

Отклеим нижний край дисплея

Мы начинаем отклеивать дисплей с нижней части, но перед этим присоединяем присоску на экран. Феном прогреем край телефона и осторожно приподнимем дисплей за присоску, а в появившееся отверстие поставим медиатр (пластиковую отмычку). Важный момент! Медиатр вставляем не глубоко.

Приступим к отсоединению всего экрана

Действовать будем аккуратно и неспеша, чтобы не повредить шлейфы, которые держат экран. Прогреваем телефон с каждой стороны и отклеиваем дисплей Айфона.

Приоткрываем дисплей

Откроем экран справа-налево, облокотим на надежную опору и продолжим ремонт.

Откручиваем крышку разъема аккумулятора и дисплея

Итак крутим винты длиной 1,1 мм, их тут 2 шт. Отвинтили и пинцетом убираем крышку. Кстати хорошо подойдет отвертка Y000.

Отключаем разъемы аккумулятора и дисплея

Один нюанс в отсоединении разъема аккумулятора, выполняя его отключение обязательно нужно чуть отогнуть, чтобы избежать включения телефона.

Шлейф дисплея просто достанем из разъема. Удобнее все это сделать пластиковой лопаткой с заостренным концом.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Приступим к отсоединению кабеля дигитайзера

Чтобы выполнить этот этап возьмем пластиковую лопатку с заостренным концом. Расположение кабеля дигитайзера под дисплейным кабелем, вот и отключим нужный нам разъем.

Отвинтим крышку передних датчиков

Четыре штуки винтов нужно открутить отверткой Y000. Длина трех - 1,1 мм, а одного - 1,4 мм.

Отсоединяем передние датчики

Отключаем при помощи пластиковой лопатки с заостренным концом.

Экран iPhone 12

Отсоединив все шлейфы, отложим экран в сторону.

Крутим винты громкоговорителя

Отвертка Phillips поможет нам выкрутить 4 шт винтов длиной 1,6 мм. Действуем.

Достаем динамик громкой связи

Достать громкоговоритель с углубления проще всего пинцетом..

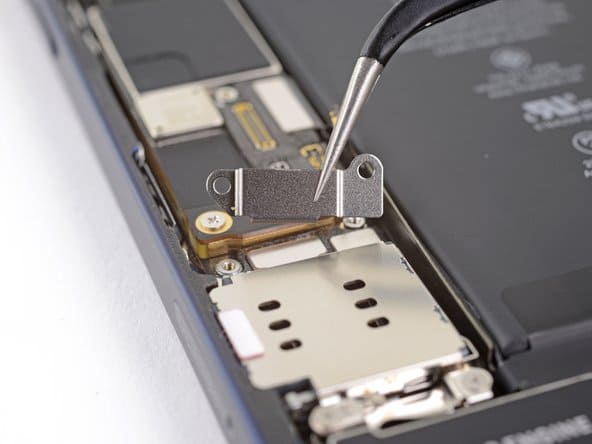

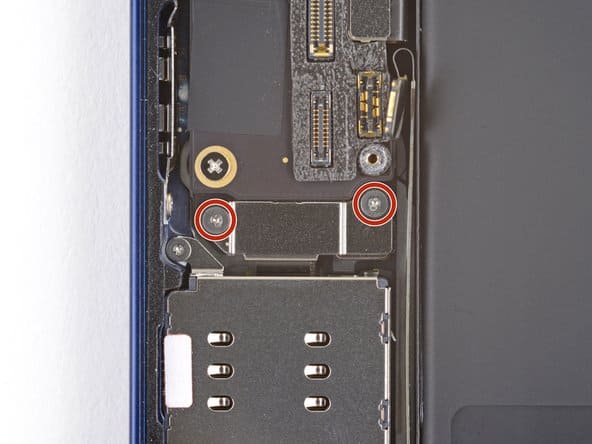

Примемся за крышку разъема считывателя SIM-карт

Два винта 1,4 мм мы откручиваем отверткой Y000. Чтобы снять крышку, возьмем пинцет. Готово.

Отсоединим считыватель

Из гнезда на материнской плате нам нужно достать разъем кабеля считывателя, провернем это острым концом пластиковой лопатки.

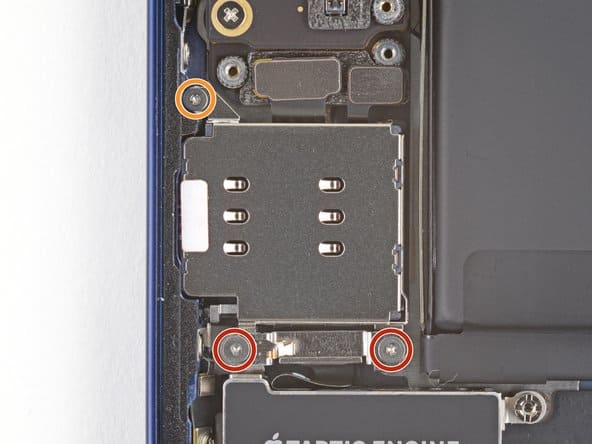

Открутим устройство по считыванию SIM-карт

Устройство чтения SIM-карт держится тремя винтами. Крутим первый диной 1,1мм, после еще два длиной 1,4 мм.

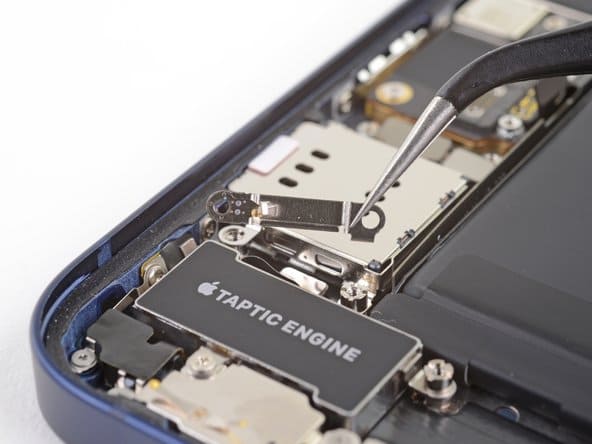

Уберем скобу разъема кабеля Taptic Engine

Запасемся пинцетом и в месте, где было два винта стоит скоба разъема кабеля Taptic Engine. Снимаем ее.

Еще винт держит считыватель SIM-карт

Вот тот самый винт длиной 2,8 мм. Аккуратно, чтобы отвертка не соскочила, крутим винт.

Извлечем устройство чтения SIM-карт

Опять же пинцетом достанем считыватель.

Отсоединим вибромотор Taptic Engine

Пластиковой лопаткой достанем разъем из гнезда на материнской плате.

Винты Taptic Engine

Крепят вибромотор три винта, из них 2шт стопорных винта 2,8 мм, а 1шт с крестообразным шлицем 1,8 мм. Открутим.

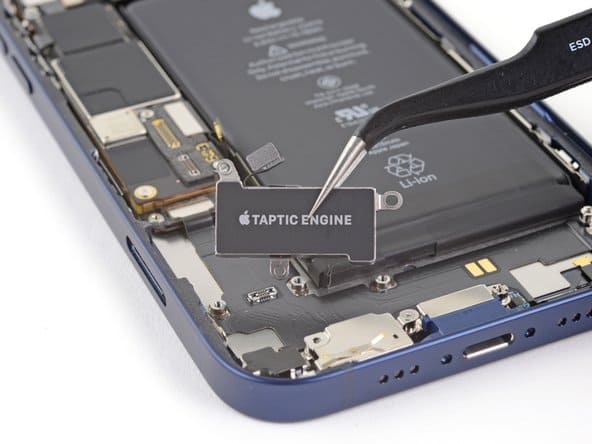

Вытаскиваем вибромотор Taptic Engine

Пинцетом достаем Taptic Engine из телефона.

Дальше остается только собрать Айфон обратно. Читаем инструкцию снизу вверх и все получится.
