iPhone 13: замена считывателя SIM-карт

В нашей статье рассмотрим процесс замены устройства чтения SIM-карт iPhone 13. Мы постараемся доступно изложить информацию с прикреплением фото каждого этапа.

Обращаем ваше внимание, что статья носит информационный характер. Мы не несем ответственность за ваши действия.

Заменим считыватель SIM-карт iPhone 13

Перед началом работы, связанной с ремонтом телефона, обязательно разрядите его аккумуляторную батарею до 20%, можно ниже, во избежание ее возгорания в случае повреждения, когда будете ремонтировать смартфон.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Чтобы не отвлекаться от ремонта, подготовьте сразу все необходимое и только после того как выключите телефон, приступайте к работе.

Откроем лоток SIM-карты

Возьмем специальный инструмент или же воспользуемся обычной скрепкой, чтобы открыть лоток SIM-карты. Вставим инструмент в отверстие лотка, которое расположено на краю кнопки громкости iPhone. Нажимаем, чтобы он открылся.

Извлечем лоток SIM-карты

Берем открывшийся лоток в руки и положим так, чтобы он не потерялся.

Удалим винты с нижнего края iPhone

Отверткой открутим два винта Pentalobe P2 длиной 6,8 мм.

Проклеим трещины и приступим к снятию экрана

Используя скотч, изолируем все трещины на дисплее телефона, во избежание попадания частиц внутрь корпуса. На этом этапе нам нужно прикрепить ручку-присоску, либо сделать ее из скотча.

Теперь приступим к отклеиванию экрана. Для этого нагреем край телефона феном.

Отсоединяем экран

При нагревании клей теряет свои свойства, поэтому приподнимаем аккуратно ручку-присоску и видим небольшой зазор между экраном и корпусом, куда и просовываем медиатр (пластиковую отмычку).

Отклеим дисплей по всему периметру

Для отсоединения экрана от корпуса телефона, придется проделать действия предыдущего шага по всей поверхности телефона. Действуйте аккуратно, чтобы не повредить внутренние компоненты устройства.

Откроем экран

Справа налево поднимаем дисплей телефона так, чтобы не повредить хрупкие ленточные кабеля.

Облокотим его на что-нибудь и будем работать дальше.

Крышка аккумулятора и разъема дисплея

Убираем три винта 1,3 мм. Снимаем саму крышку пинцетом.

Отсоединим аккумулятор

Извлекаем разъем батареи из гнезда на материнской плате пластиковой лопаткой с заостренным концом. Здесь нужно немного отогнуть разъем от материнской платы, т.к. он может попасть обратно в гнездо, пока мы будем работать дальше и подаст питание на телефон.

Внимание! Не повредите черный силиконовый уплотнитель.

Отключим кабель дисплея

Вытащим кабель пластиковой лопаткой

Снимем крышку разъема переднего датчика

Один винт 1,7 мм, второй - 1,3 мм и еще один длиной 1,8 мм. Открутим их.

Поворачиваем крышку вверх от центра смартфона, освобождая ее от зажима, расположенного на краю телефона.

Отсоединяем передние датчики

Достанем разъем кабеля узла переднего датчика, используя заостренный конец пластиковой лопатки.

Убираем экран

Освободив экран от всех элементов, можно убрать его в сторону, чтобы не мешал работать дальше.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

Откручиваем вибромотор Taptic Engine

Здесь нужно открутить три винта 2,2 мм

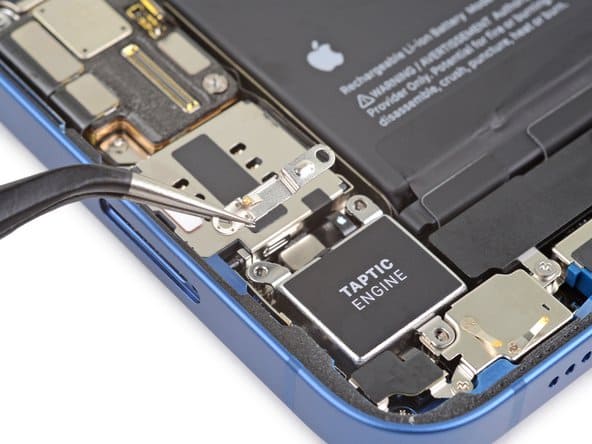

Кронштейн Taptic Engine

Используя пинцет, уберем кронштейн с двух верхних отверстий Taptic Engine.

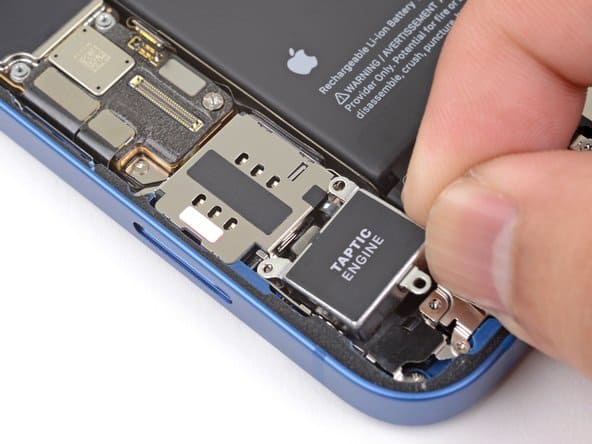

Перевернем вибромотор

Аккуратно приподнимаем и переворачиваем вибромотор для того, чтобы положить его на считыватель SIM-карт и продолжит работу по его отключению.

Не тяните и не крутите Taptic Engine иначе можно повредить тонкий ленточный кабель, который соединяет Taptic Engine с материнской платой.

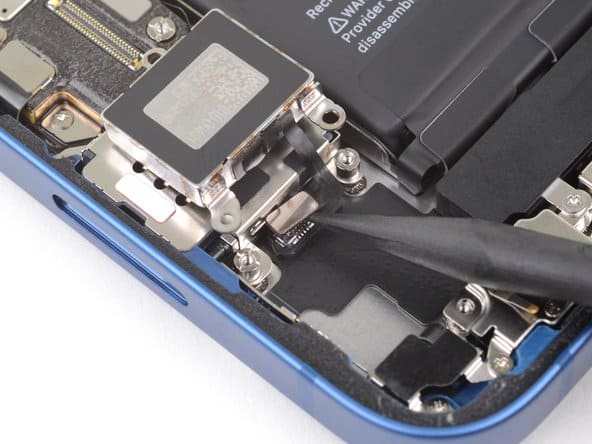

Отсоединим Taptic Engine

Разъем кабеля Taptic Engine достаем вверх из гнезда на материнской плате.

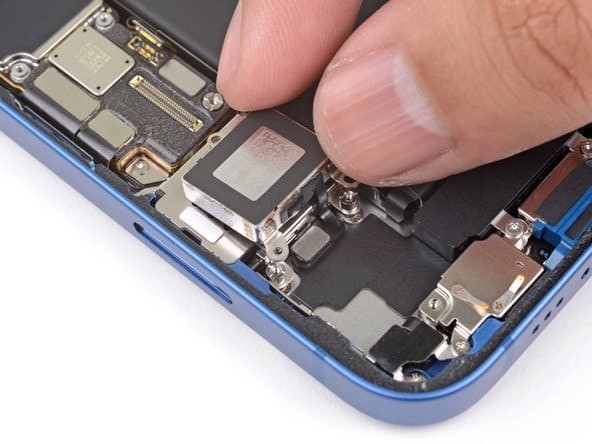

Извлечем вибромотор Taptic Engine из телефона

Из углубления вибромотор нам поможет достать пинцет.

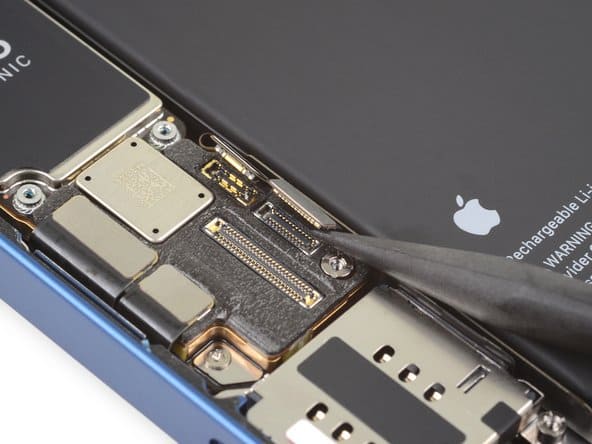

Отключим считыватель SIM-карт iPhone 13

Острым концом пластиковой лопатки нам нужно достать разъем прям из гнезда на материнской плате

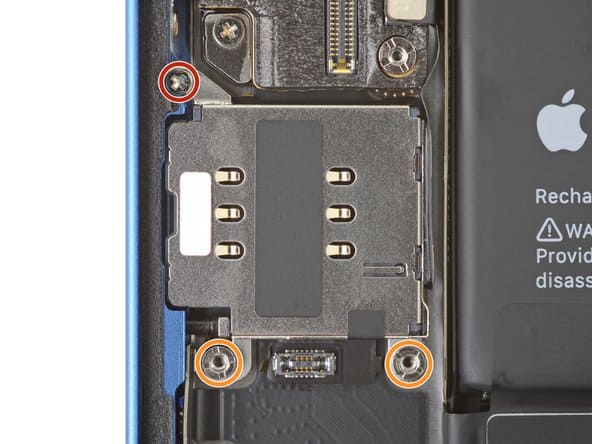

Крутим винты считывателя SIM-карт

Крепление в виде трех винтов. При этом один винт с крестообразным шлицем 1,2 мм, а два остальных стопорных винта 3,2 мм

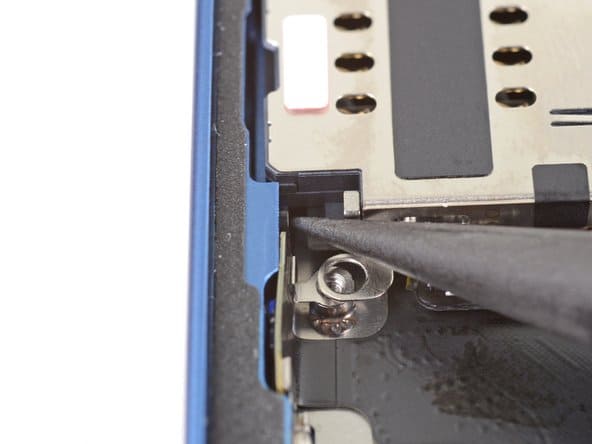

Выдвигаем штифт

Штифт блокирует извлечение считывателя SIM-карт, когда он полностью внутри телефона, поэтому концом пластиковой лопатки сдвинем его влево, в край телефона.

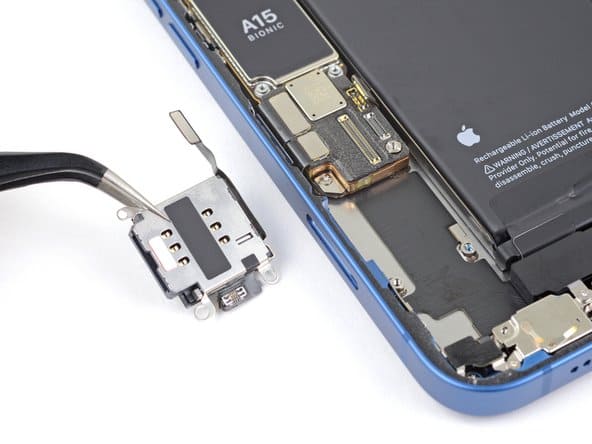

Снимаем устройство чтения SIM-карт

Пинцетом поднимаем и достаем считыватель.

Рекомендации по сборке

При установке нового считывателя проверьте, чтобы штифт был вставлен в край телефона.

Вторая особенность заключается в том, что при установке вибромотора Taptic Engine, сначала его нужно положить лицевой стороной на считыватель SIM-карт, присоединить разъем, а только после этого перевернуть его на свое место и продолжить сборку согласно инструкции снизу вверх.
