iPhone SE 2022: замена разговорного динамика

В данной статье рассмотрим как заменить верхний динамик в iPhone SE 2022.

Будем пользоваться следующими инструментами: набор отверток, медиатор (пластиковая отмычка), пластиковая лопатка острым концом, ручка-присоска, фен, пинцет с острыми концами, скотч, новый клей для приклеивания элементов телефона в процессе обратной сборки.

Ответственность за ваши действия мы не несем. Статья носит информационный характер.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

Будем готовиться к ремонту

Минимизируем риск возгорания батареи в процессе ремонта путем снижения процента заряда до 20%. Более высокий процент заряда может быть опасен в случае повреждения батареи при ремонте.

Теперь осмотрим экран на наличие сколов и трещин. При их наличии, берем скотч и полностью проклеиваем дисплей, чтобы осколки не попали внутрь телефона. На данном этапе можно сделать ручку из клейкой ленты для того, чтобы поднимать за нее экран, т.е. она будет служить заменой присоске.

Как заменить верхний (разговорный) динамик iPhone SE 2022

Выключаем наше устройство. Проверяем все ли кабели отключены от него. Приступаем к ремонту.

Начнем с винтов на нижней части iPhone

Здесь крутим два винта размером 3,4 мм.

Продолжим ремонт отсоединением экрана от корпуса

Поскольку медиатор можно просовывать внутрь не более, чем на 3 мм, возьмем маркер и отмеряем это расстояние, проведем черту. Берем фен и нагреваем экран смартфона, после чего крепим присоску, если не делали ручку ил клейкой ленты. Присоска должна располагаться ближе к кнопке "Home". Тянем за присоску экран вверх так, чтобы появился зазор, куда вставим медиатор. Теперь проводим отмычкой в сторону правого нижнего угла и оставим ее в углу. Второй медиатор двигаем в левый нижний угол, оставим его там. Теперь нагреем еще слегка экран и продолжим отсоединять его. Левый медиатор из нижнего угла отправляем в верхний, срезая по пути клей на левой стороне смартфона. Так же поступаем с правой отмычкой. Верхний край пока не поднимаем, чтобы не повредить зажимы, которые держат экран. Медиаторы оставили в верхних углах.

Дисплей iPhone отклеиваем по периметру

Поднимаем экран за ручку всасывания, медиаторы достаем. Главное поднять крышку не очень высоко, чтобы не повредить кабели крепления. После этого присоску снимаем и отмычкой отсоединяем верхний край дисплея. Делаем это следующим образом: проводим отмычкой вдоль верхнего угла и потом по верхнему краю телефона. Теперь берем экран и сдвигаем его к зарядному порту, освобождая все зажимы.

Можем поднять экран смартфона

Выполняя этот шаг, важно не повредить кабели, которыми экран крепится к корпусу телефона. Поэтому аккуратно слева направо поднимаем дисплей iPhone. После этого облокотим на надежную опору и продолжим работу.

Нижний кронштейн кабеля дисплея можно снять

Крутим четыре штуки винтов (2 шт. - 2,8 мм, 2 шт. - 1,2 мм), крепящих кронштейн. Не забываем, что винты должны быть разложены по местам, чтобы в процессе сборки не возникало вопросов какой винт откуда.

Когда кронштейн откручен, снимем его пинцетом с острыми концами.

Теперь отключим разъем аккумулятора

С помощью пластиковой лопатки с острым концом поднимаем разъем прямо из гнезда, отключая его.

Переходим к разъему дисплея и тачскрина

Кабель дисплея и тачскрина расположены друг над другом. Наша задача отключать каждый кабель по отдельности. Не стоит отсоединять оба разъема одновременно, это может привести к повреждениям. Первым отсоединяем разъем кабеля, который выше, затем тот, который ниже. При этом пользуемся пластиковой лопаткой с острым концом.

При соединении разъемов мы нажимаем сначала на одну сторону до того момента, пока не услышим щелчок, затем на другую, чтобы не повредить ни гнездо ни сам разъем.

Скобу узла переднего датчика уберем

Здесь нам нужна отвертка Phillips, чтобы открутить 3 штуки винтов размером 1,2 мм. Затем берем пинцет с острыми концами, аккуратно поддеваем и снимаем скобу.

%

Разъем переднего датчика в сборе достаем

Острым концом пластиковой лопатки поддеваем и отсоединяем разъем на данном этапе.

Пришло время снять экран iPhone SE

Руками аккуратно отсоединяем экран от корпуса смартфона и продолжаем ремонт.

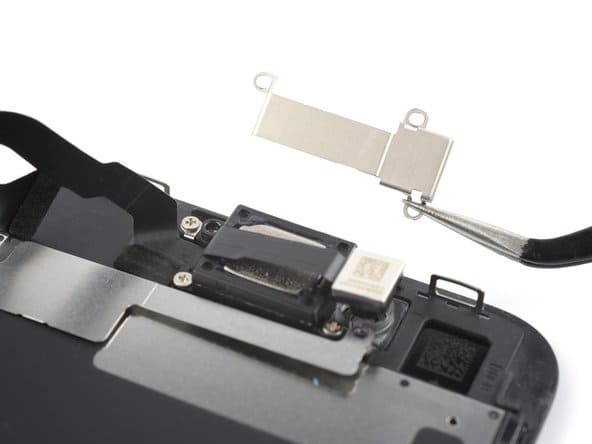

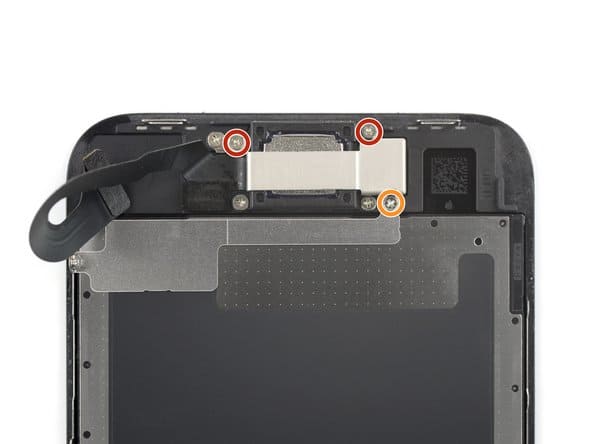

Снимем кронштейн разговорного динамика

Держат кронштейн три винта Phillips: два из них размером 2,6 мм и один длиной 1,6 мм. Берем отвертку и крутим их все. Крышку снимем пинцетом после того, как открутим винты.

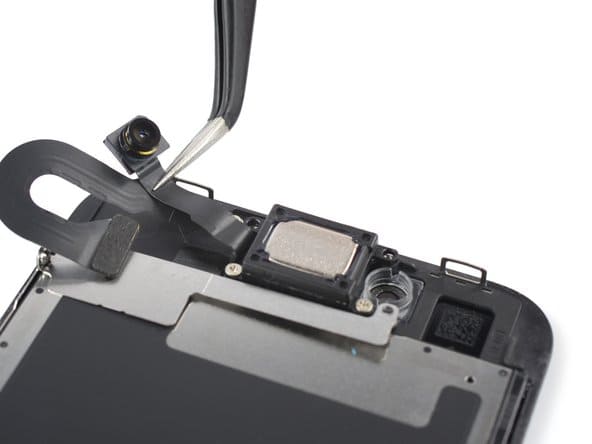

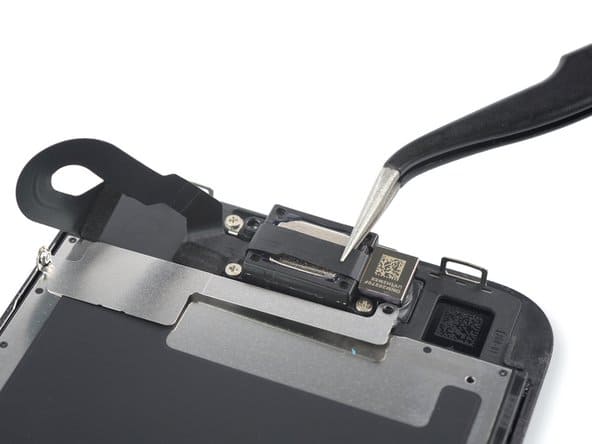

Освободим доступ к разговорному динамику

Пинцетом с острыми концами поднимаем фронтальную камеру вверх и влево, чтобы был доступ к разговорному динамику. Важно не натянуть кабель камеры, выполняя данную работу.

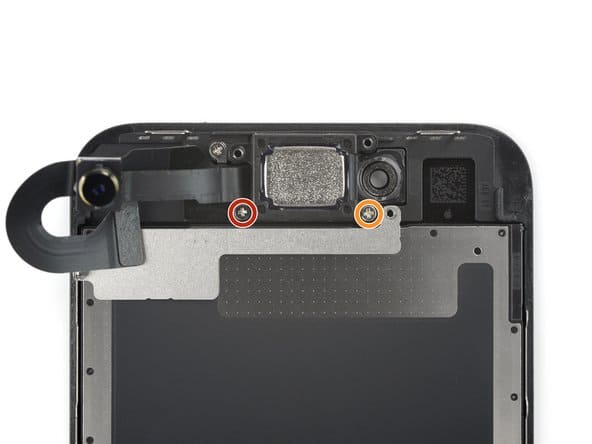

Открутим винты разговорного динамика iPhone SE 2022

Крепится динамик двумя винтами Phillips. Один винт длиной 1,8 мм, второй - 2,3 мм. Возьмем отвертку и отвинтим их.

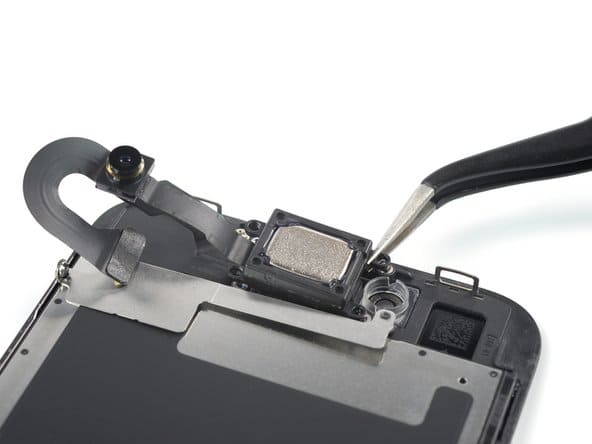

Извлекаем верхний динамик из углубления

Концами пинцета поддеваем динамик и достаем его из углубления.

Мы сняли верхний динамик iPhone SE 2022, можем заменить его на новый и собрать устройство обратно. При этом нам достаточно будет прочитать инструкцию снизу вверх.
