MacBook Air 13" (2019): как заменить аккумуляторную батарею

В этой статье рассмотрим как заменить аккумуляторную батарею в MacBook Air 13" (2019). Основной причиной выполнить замену аккумулятора в ноутбуке может быть частая его зарядка, т.е. ваше устройство больше времени подключено к сети, чем работает автономно.

Подготовим инструменты для ремонта. Нам понадобятся: набор отверток, пластиковая отмычка (медиатор), пластиковая лопатка с плоским концом, пинцет с острыми концами, пластиковая лопатка с острыми концами, клей для сборки ноутбука.

Статья носит сугубо информационный характер. Ответственности мы не несем за ваши действия.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Чтобы начать ремонт нам нужно

Разрядить по возможности батарею MacBook полностью. В случае, если нет возможности это сделать, снижаем ее процент заряда до 20%. Делаем это для того, чтобы в процессе ремонта при случайном повреждении батареи, она не загорелась или не взорвалась.

Как заменить аккумуляторную батарею MacBook Air 13" (2019)

Чтобы наш ремонт был безопасным, нам необходимо функцию автоматической загрузки отключить, т.к. она включается при открытии крышки и может активироваться случайно во время ремонта. Если же не получается отключить данную функцию на MacBook, тогда продолжаем ремонт, только сразу после открытия задней крышки нужно отключить аккумулятор.

Важно так же отсоединить Mac от сети и выключить питание. после этого закрываем ноутбук и переворачиваем вверх задней крышкой.

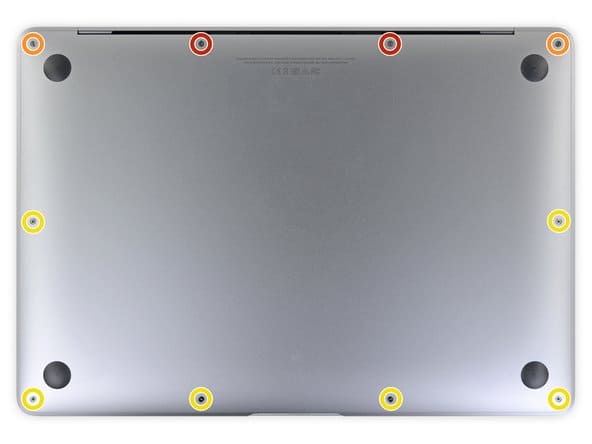

Крутим винты нижней крышки ноутбука

На данном этапе десять штук винтов. Шесть - размером 2,6 мм, два - 7,9 мм и еще два - 7,1 мм. Открутим их.

Убираем заднюю крышку MacBook

Для того, чтобы удалить нижнюю крышку ноутбука, мы вставляем пальцы между дисплеем и нижней частью корпуса. Тянем вверх и убираем крышку.

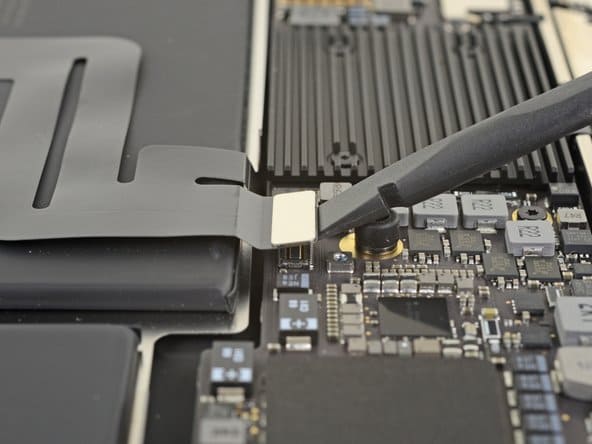

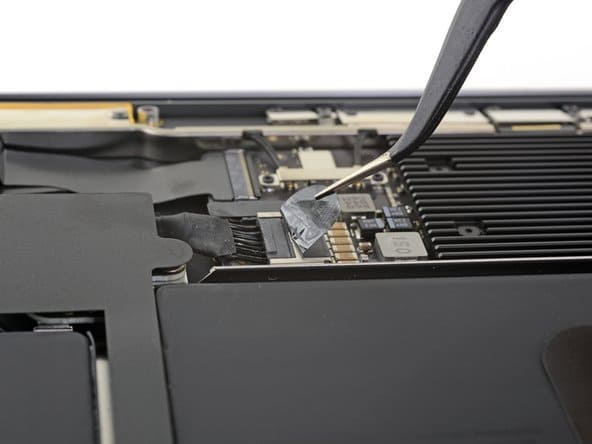

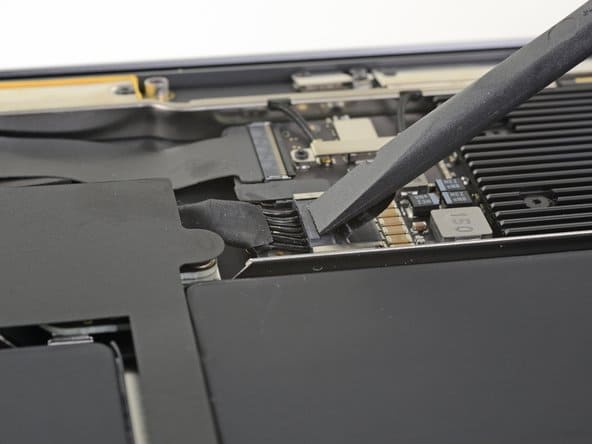

Отключаем разъем аккумулятора

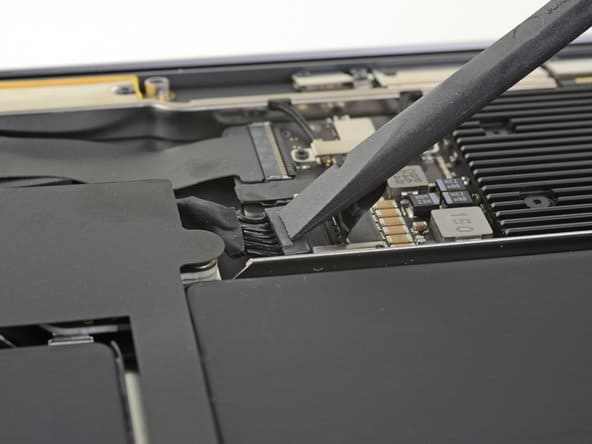

Разъем батареи закрыт лентой. Берем пинцет и отгибаем ее, открывая при этом доступ к разъему. Дальше воспользуемся пластиковой лопаткой с плоским концом, будем с ее помощью сдвигать параллельно материнской плате разъем батареи, а затем вытащим его из гнезда.

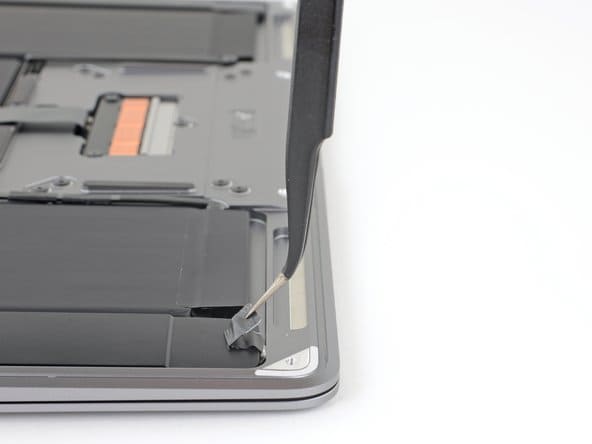

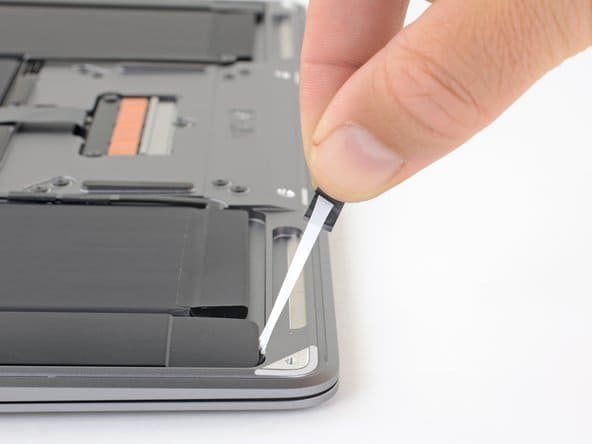

Клейкая лента правого динамика

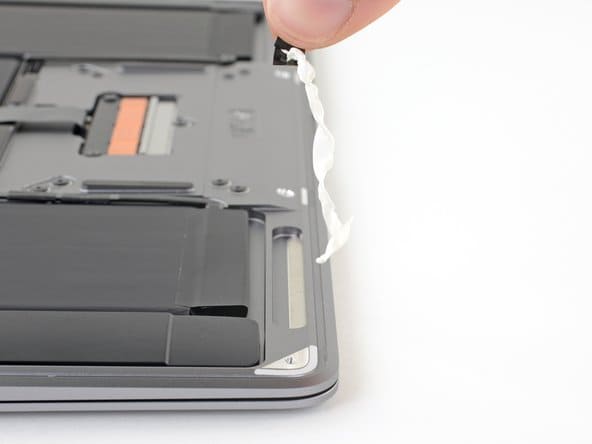

В нижней части динамика есть черный язычок. Возьмем пинцет и отсоединим его таким образом, чтобы была возможность взять за него пальцами. Берем за язычок клейкой ленты и аккуратно тянем его, освобождая из-под динамика. Держим как можно более параллельным ноутбуку и не тащим по внутренней части корпуса. В случае, если полоска оторвалась переходим к следующему этапу.

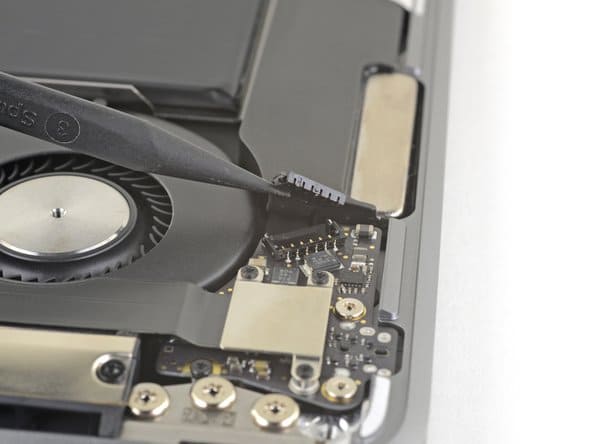

Отключаем кабель правого динамика

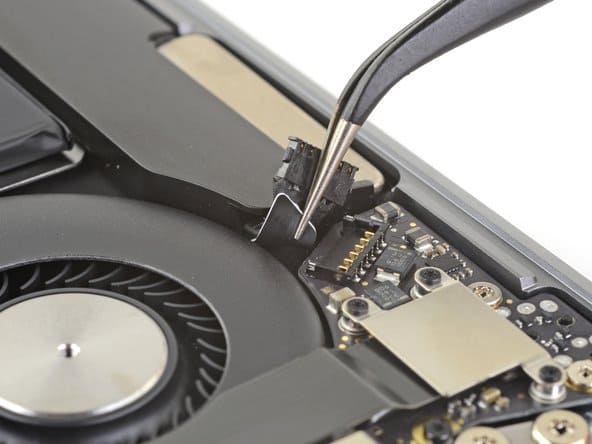

Чтобы отсоединить динамик мы возьмем лопатку с острым концом и подденем ей кабель правого динамика так, чтобы полностью его отсоединить.

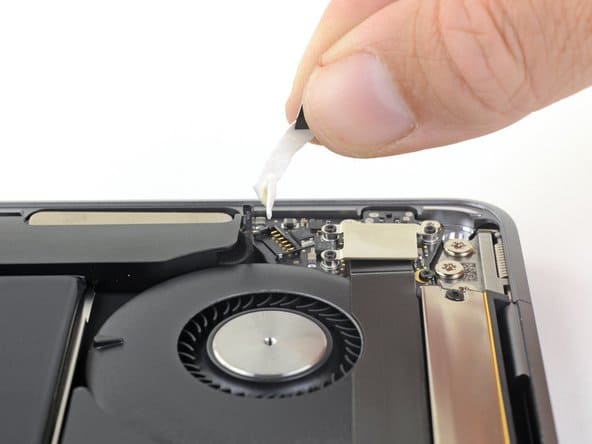

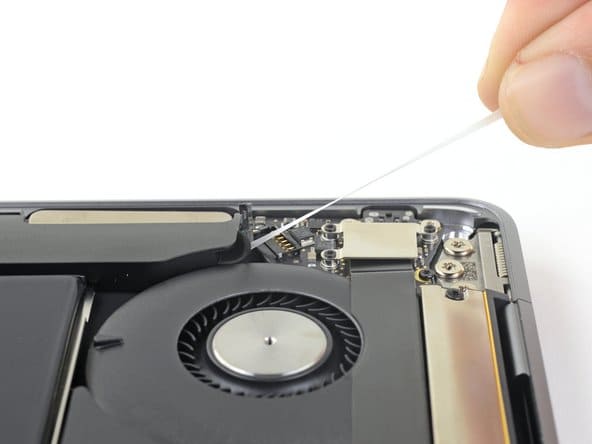

Отклеим клейкую ленту правого динамика сверху

Берем пинцет и захватываем черный язычок. Дальше пальцами аккуратно тянем за него клейкую ленту, чтобы освободить ее из-под динамика. Если же полоска порвалась, необходимо взять фен и чуть нагреть динамик, чтобы ослабить действие клея. После чего провести пластиковой лопаткой или отмычкой под динамиком и отделить весь клей.

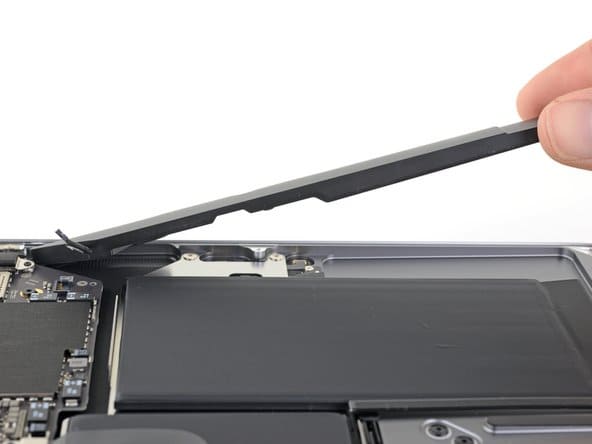

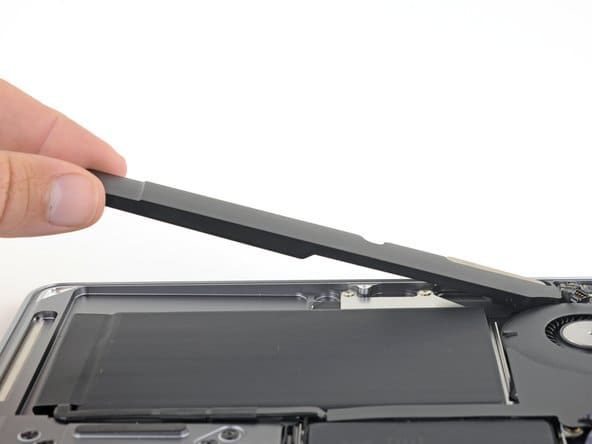

Снимаем правый динамик

После того, как освободили динамик от клейкой ленты, берем его пальцами и поднимаем вверх.

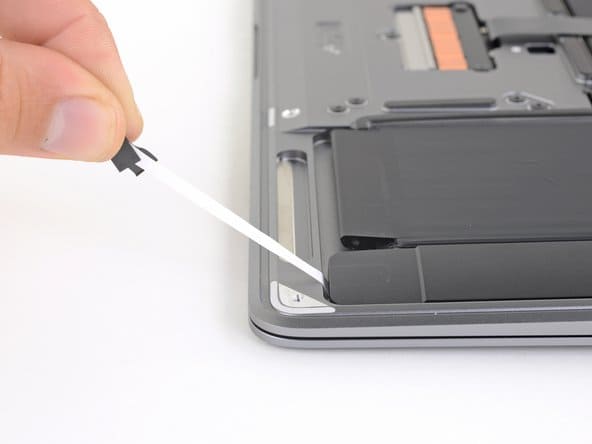

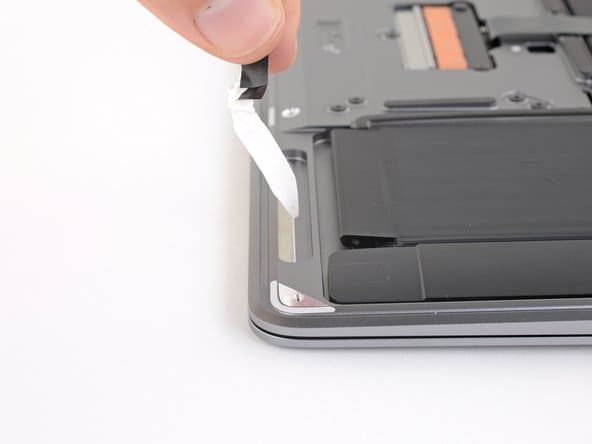

Убираем клейкую ленту с левого динамика

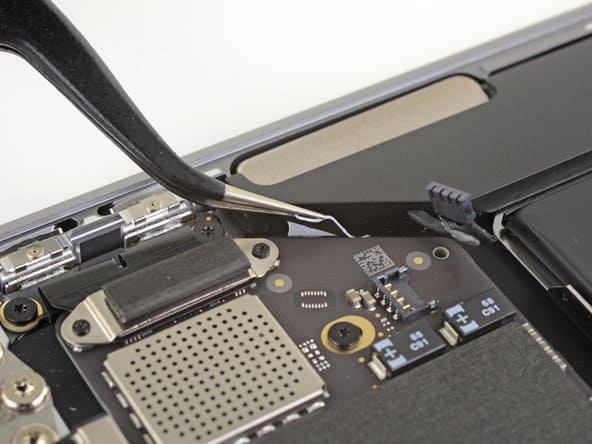

Пинцетом с острыми концами поддеваем черный язычок в нижней части левого динамика, затем захватываем его руками и медленно тянем до того момента, пока не достанем клейкую ленту полностью. Если же не получилось вытащить полностью ленту, она порвалась, просто переходим к следующему этапу.

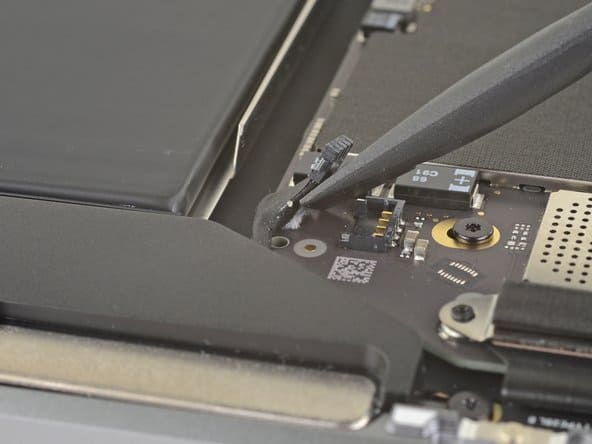

Отключим разъем левого динамика

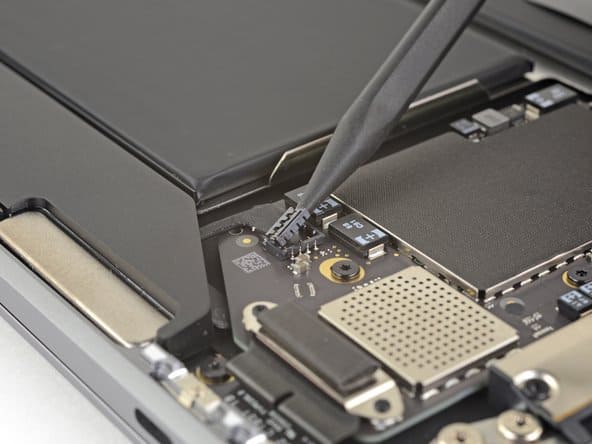

Под кабель динамика вставляем острый конец пластиковой лопатки и отсоединяем его поднимая вверх. Дальше плоским концом лопатки отделяем клей, крепящий кабель левого динамика к материнской плате.

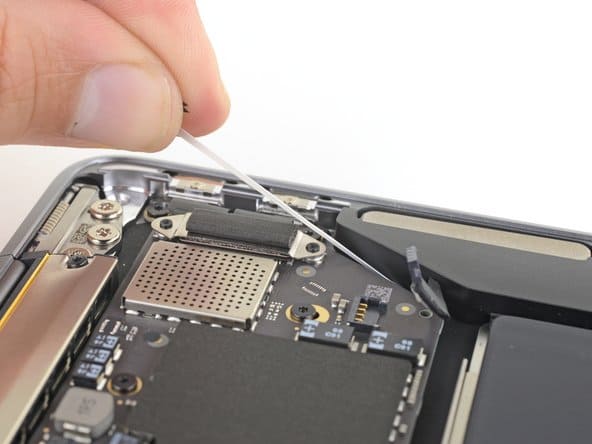

Второй клейкий язычок левого динамика

Пинцетом поднимаем язычок вверх, чтобы была возможность захватить его пальцами. Теперь тянем за язычок аккуратно и медленно, освобождаем всю клейкую ленту из-под динамика. Когда одна из полосок или обе порвались, берем фен и нагреваем слегка динамик, чтобы ослабить действие клея. Затем плоским концом лопатки или отмычкой отсоединяем динамик от корпуса.

Снимаем левый динамик

Освободили динамик от клея, теперь поднимаем его снизу вверх и кладем в безопасное место.

Снимаем скобу трекпада

Здесь нужно открутить два винта размером 1,4 мм. Воспользуемся отверткой T3 Torx и открутим их. Крышку снимем пинцетом, после того как открутим винты.

Отсоединяем разъем кабеля трекпада

Плоским концом пластиковой лопатки поднимаем разъем прямо вверх, чтобы достать его из гнезда.

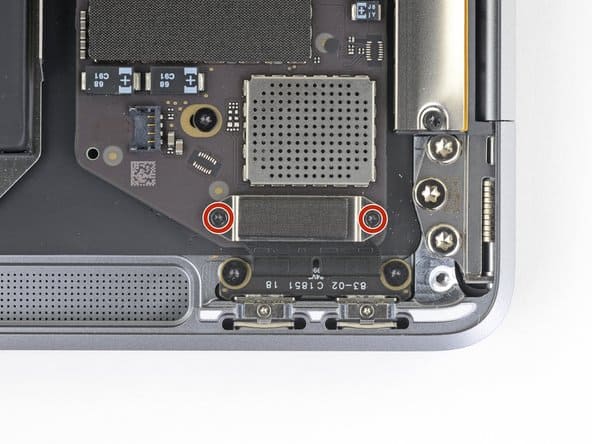

Скоба разъема USB-C

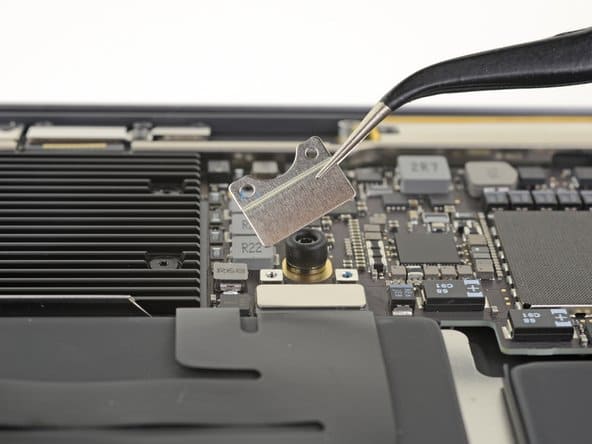

Два винта размером 1,3 мм открутим отверткой T3 Torx. Скобу разъема порта USB-C снимем пинцетом.

Достаем разъем кабеля USB-C

Берем плоскую лопатку и отсоединяем разъем кабеля USB-C от гнезда на материнской плате.

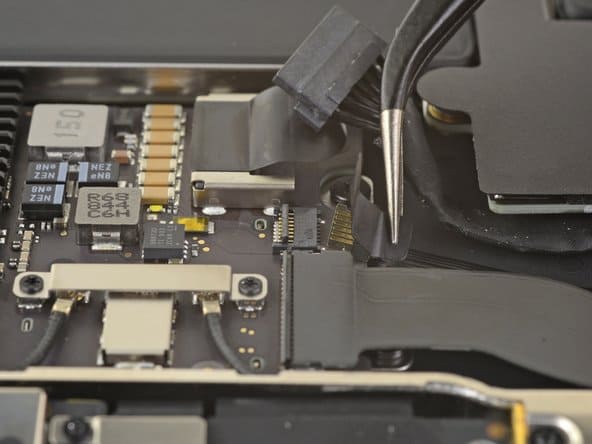

Будем доставать кабель звуковой платы

Для начала нам нужно поднять на разъеме ZIF небольшую защелку, чтобы вытащить кабель звуковой платы. Действуем. Когда защелка снята, отсоединяем плоским концом пластиковой лопатки кабель.

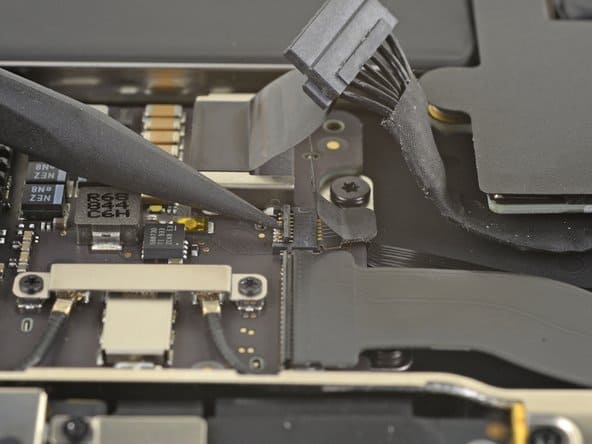

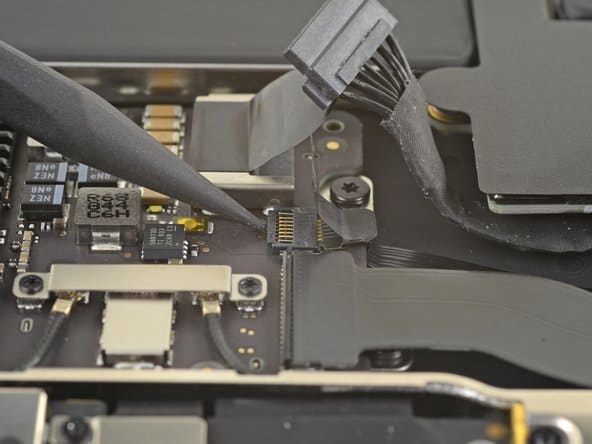

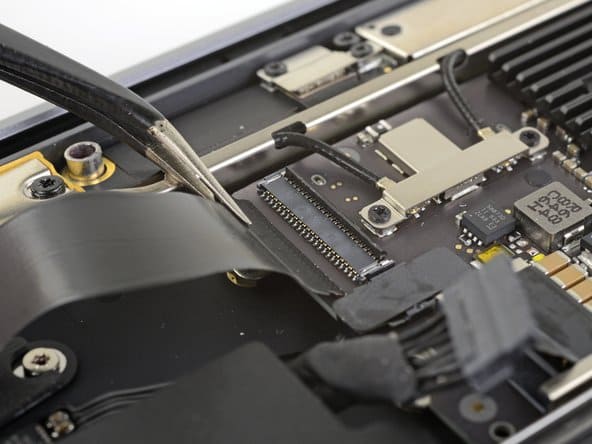

Отсоединяем кабель вентилятора

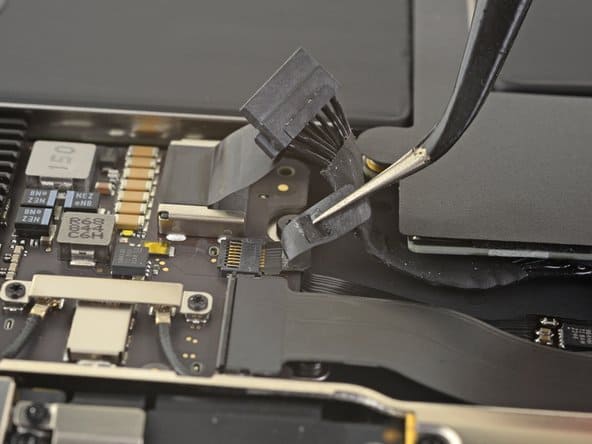

Разъем кабеля вентилятора закрыт черной лентой. Возьмем пинцет и отклеим его, чтобы получить доступ к разъему. После чего, концом пластиковой лопатки освободим защелку на разъеме ZIF. Дальше достаем кабель вентилятора из данного разъема.

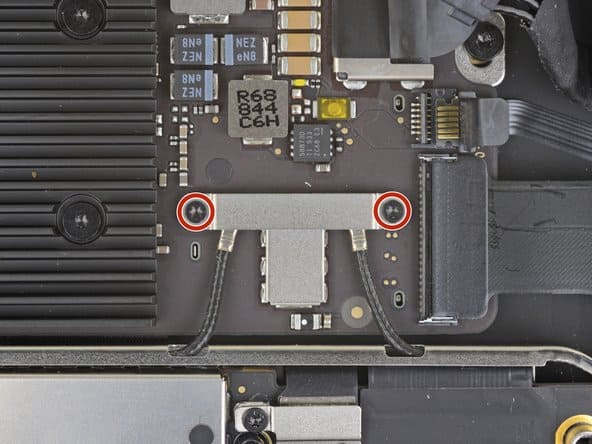

Снимем скобу антенного кабеля MacBook Air 13" (2019)

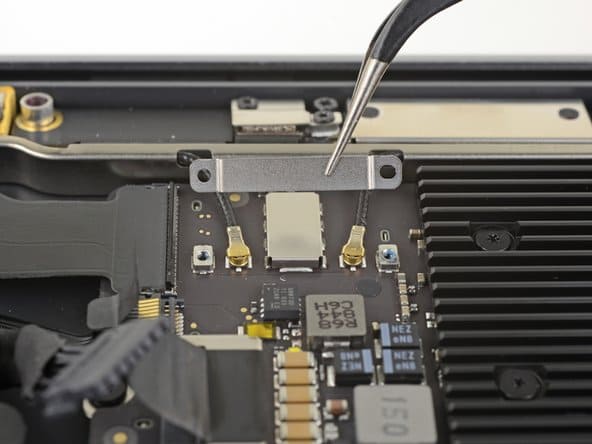

Берем отвертку T3 Torx и крутим два винта 1,4 мм, которые держат скобу. Снимать скобу будем пинцетом.

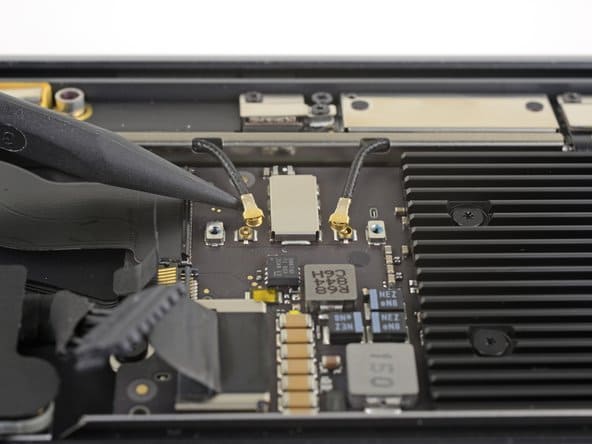

Отсоединим антенные кабели MacBook

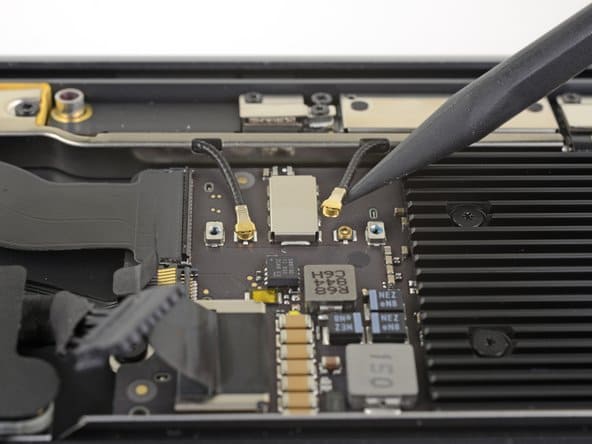

Острым концом пластиковой лопатки отсоединим сначала один кабель, затем другой.

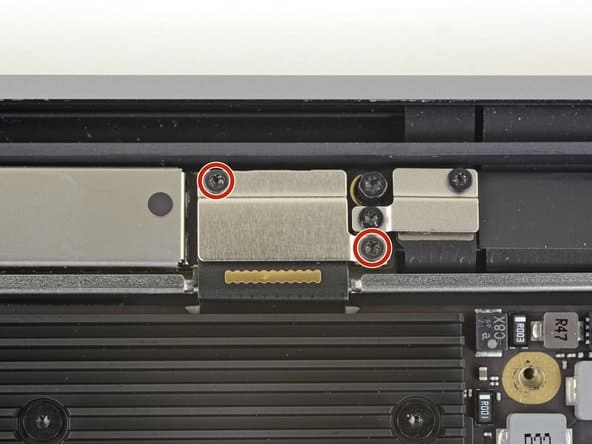

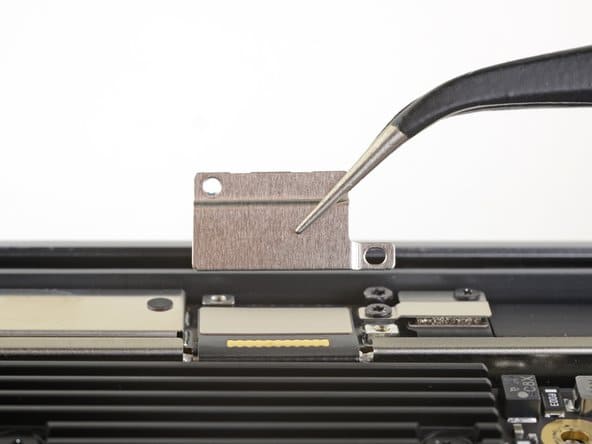

Открутим скобу разъема кабеля дисплея

Отверткой Torx T3 будем откручивать два винта размером 1,5 мм, крепящие скобу. Снимаеть ее будем используя пинцет.

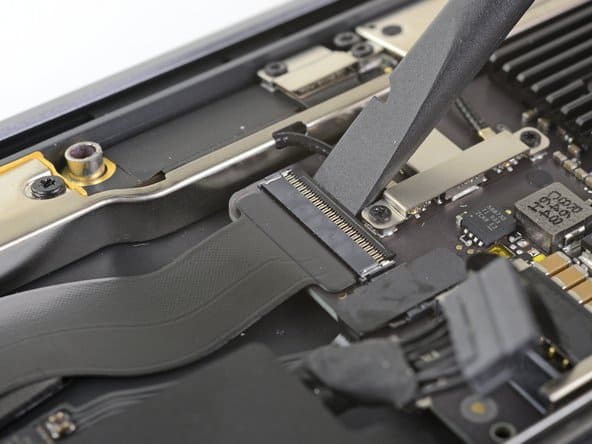

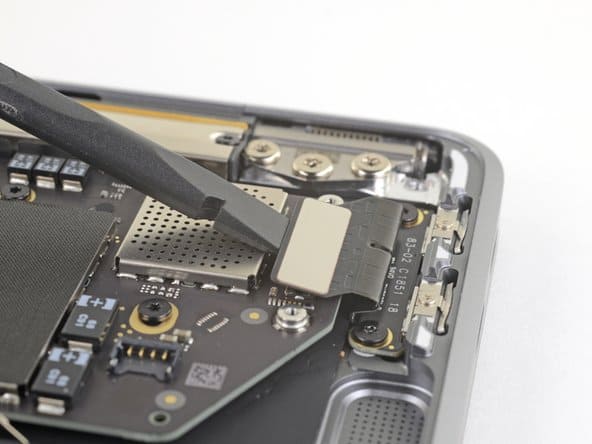

Отключаем разъем кабеля дисплея

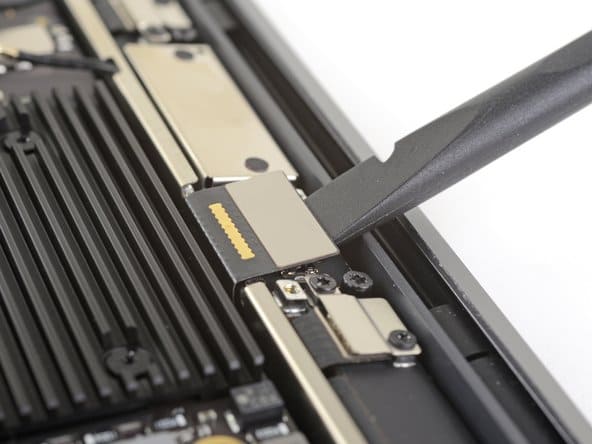

Плоским концом пластиковой лопатки поднимаем и отключаем разъем.

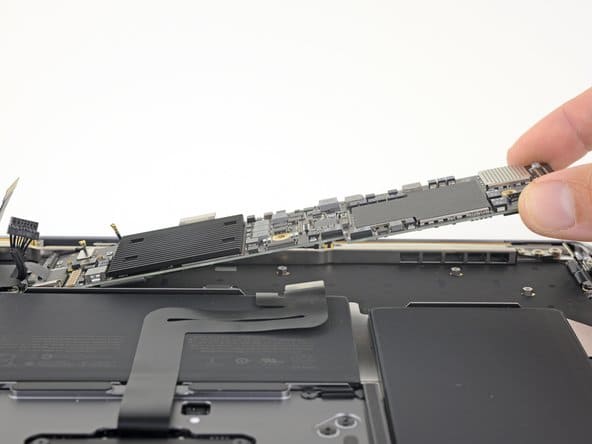

Достаем материнскую плату

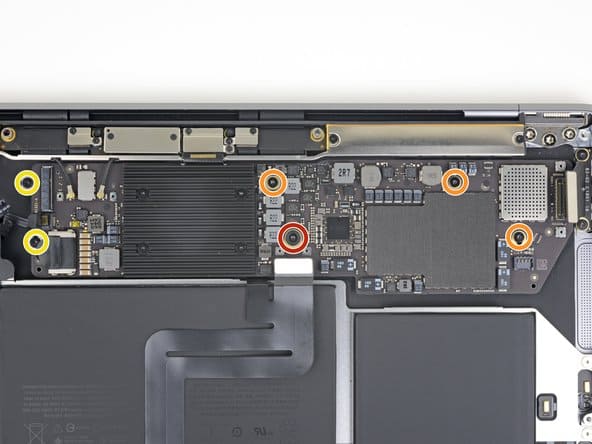

Для начала выкрутим шесть винтов. Все они отмечены цветом. Два - 1,9 мм, три винта - 2,6 мм и один - 5,5 мм. Будем крутить отверткой T5 Torx. Дальше материнскую плату возьмем руками и достанем из корпуса.

Убираем клей кабеля трекпада

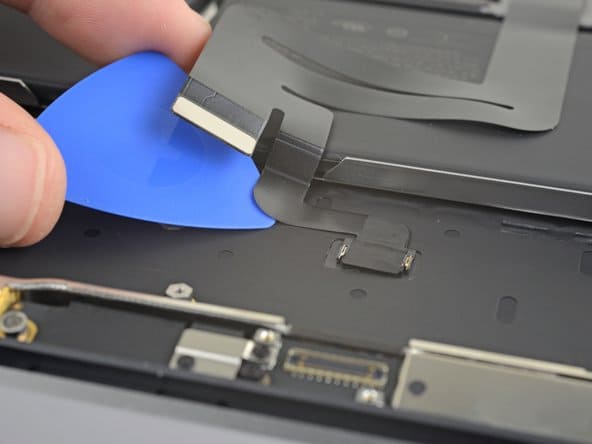

Под кабель трекпада вставим медиатор и отделяем клей, крепящий кабель к верхней части корпуса. Можно помочь пластиковой лопаткой. Если клей тяжело отсоединить, можно слегка нагреть феном и продолжить работу.

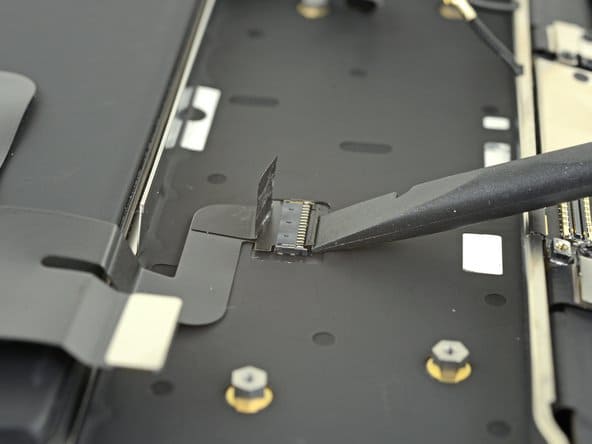

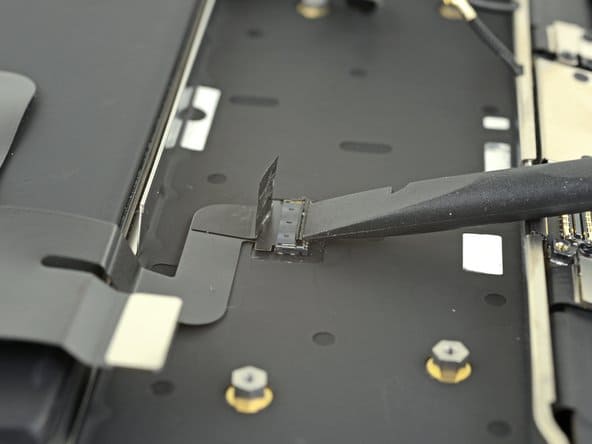

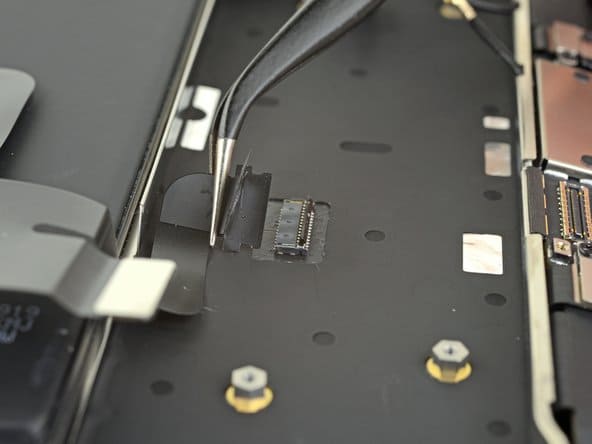

Отсоединим кабель трекпада

На разъеме ZIF трекпада поднимаем защелку плоским концом лопатки, затем полностью отключаем кабель из разъема.

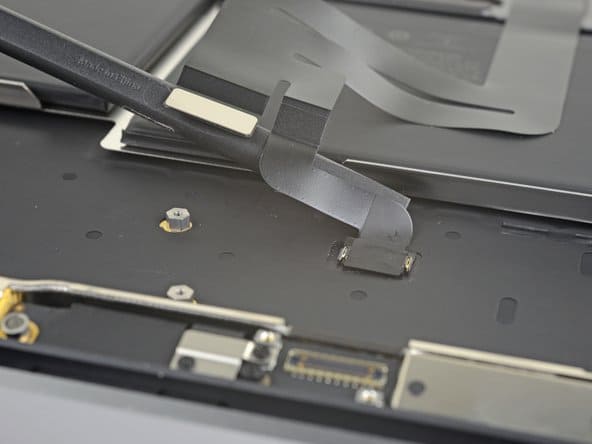

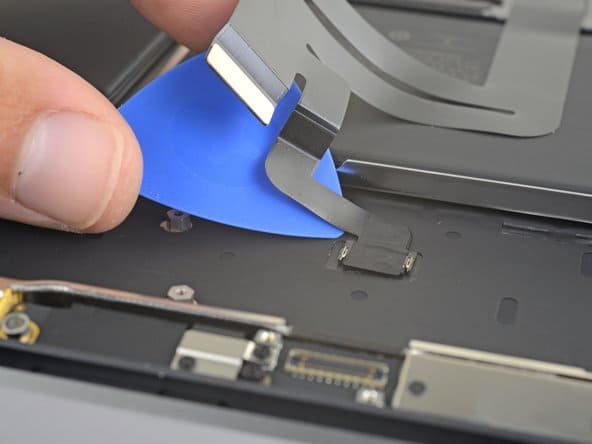

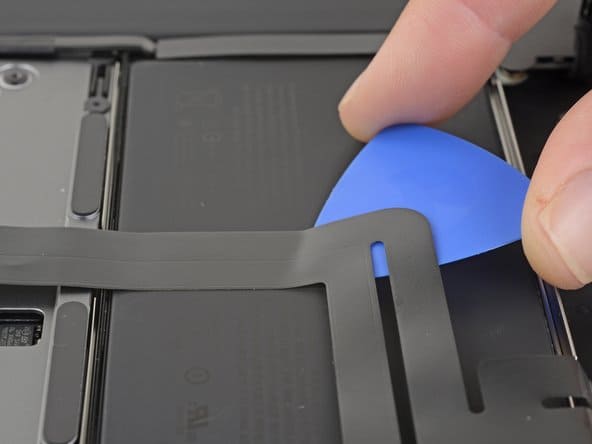

Отделяем кабель трекпада от аккумулятора

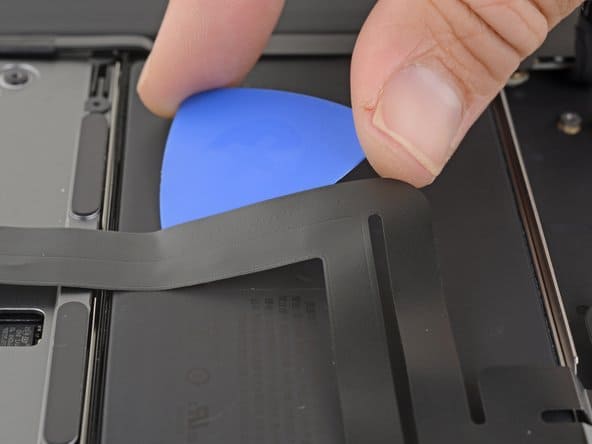

Берем пластиковую отмычку и вставляем под кабель трекпада. Двигаем медиатор и отсоединяем весь клей, которым кабель крепится к аккумулятору. Если сложно отделять клей, можно чуть нагреть кабель феном.

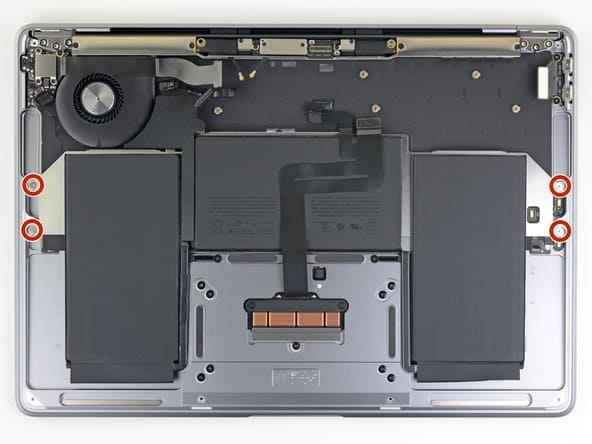

Винты крепления аккумулятора

На данном этапе четыре винта размером 2,5 мм. Откручиваем их отверткой Torx T3.

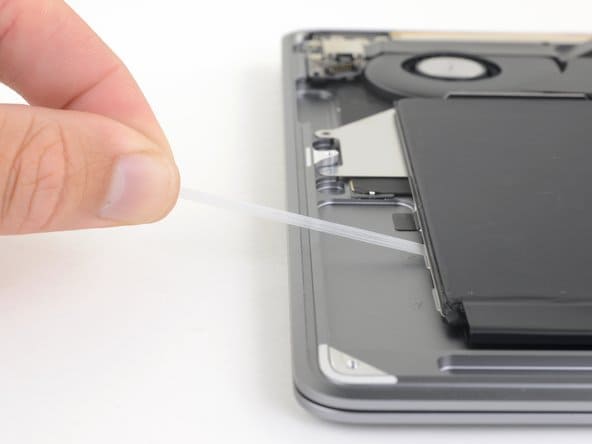

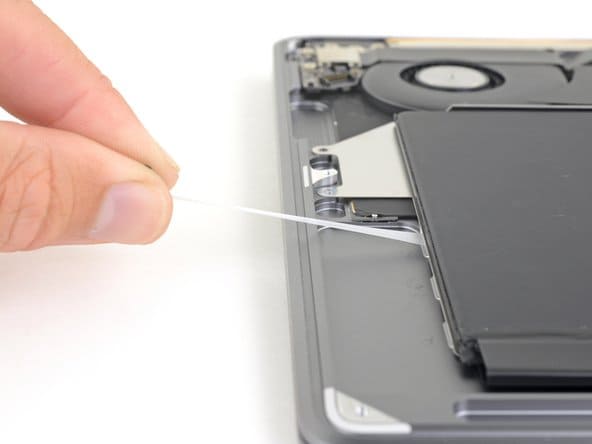

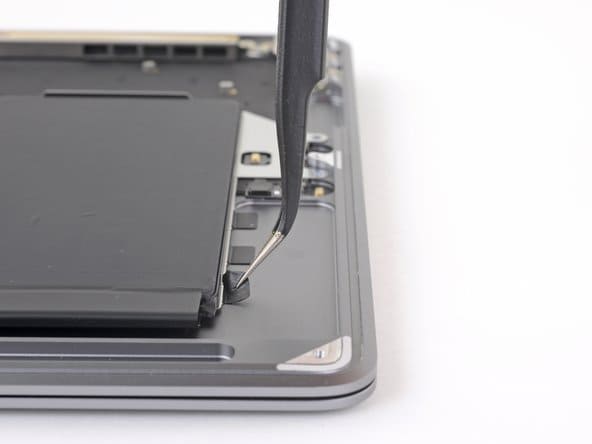

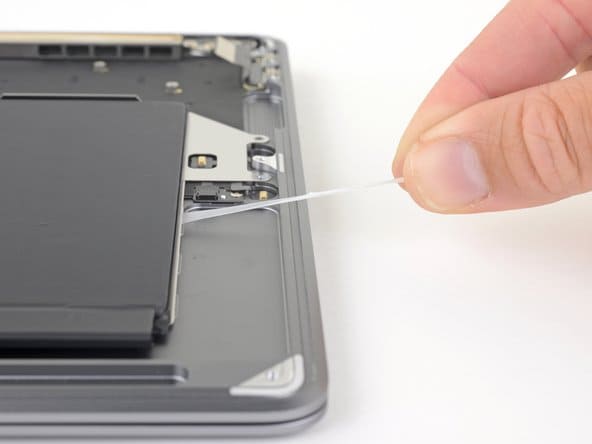

Удаляем клейкие ленты из-под аккумулятора

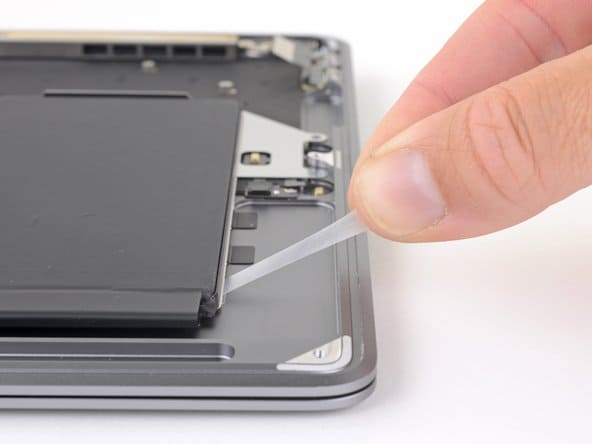

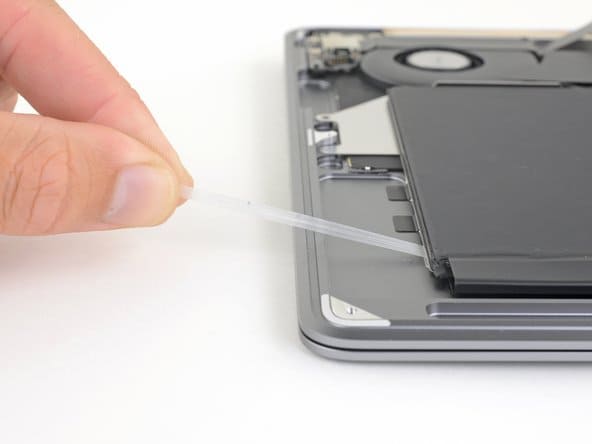

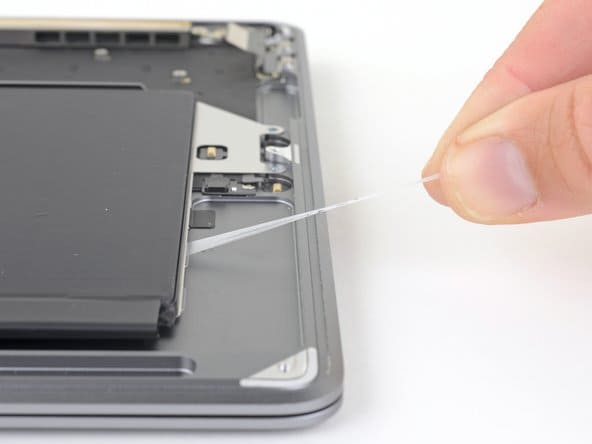

Батарею держит шесть клейких лент. По три штуки с каждой стороны. Для начала достанем ленту с одной стороны. Здесь три язычка. Берем пинцетом за один. Достаем его так, чтобы можно было взять его руками и вытащить. Тянем ленту аккуратно и как можно более параллельно ноутбуку. Если не получилось вытянуть, она порвалась, просто переходим к остальным язычкам. Так мы должны вытянуть все шесть штук лент.

Когда порвалась одна или несколько полосок можно удалить их изопропиловым спиртом высокой концентрации (> 90%). При этом не наносим много, чтобы не повредить другие компоненты. Капаем спирт вдоль любого края батареи, в верхней части корпуса там, где располагались клейкие язычки. Ждем пару минут. Берем отмычку и аккуратно поддеваем ей аккумулятор.

Достаем аккумулятор MacBook Air 13" (2019)

Берем руками и извлекаем аккумулятор из корпуса.

После того, как устанавливаем новую батарею, будем выполнять ее калибровку. Делать это будем так: зарядим аккумулятор до 100% и еще 2 часа не перестаем заряжать. После этого отключаем от зарядки и пользуемся ноутбуком в обычном режиме, до предупреждения о низком уровне заряда батареи. Ждем когда устройство перейдет в спящий режим, засекаем около 5 часов и снова заряжаем до 100%. После этого пользуемся MacBook как обычно.

Мы завершили снятие аккумулятора в MacBook Air 13" (2019). Дальше мы меняем батарею на новую и собираем ноутбук обратно. Это можно сделать, читая инструкцию снизу вверх.
