MacBook Pro 15" (2018): как заменить аккумуляторную батарею

В данной статье рассказываем как заменить аккумулятор в MacBook Pro 15" (2018). Если ваша батарея вздулась, плохо держит заряд, тогда пришло время ее заменить на новую.

В процессе ремонта нам понадобятся следующие инструменты: тонкая пластиковая карта, отвертки, прочная нить, ручка-присоска, пластиковая отмычка (медиатор), пинцет с тупыми концами, пластиковая лопатка с острым и плоским концом, фен или другой нагревательный элемент, пинцет с острыми концами, изопропиловый спирт высокой концентрации (более 90 градусов) или другое средство для удаления клея, алюминиевая фольга и молярная лента, клей для сборки устройства.

Статья информационного характера. Мы не несем ответственности за ваши действия.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Для выполнения ремонта подготовим наш MacBook

Включаем ноутбук и разряжаем аккумуляторную батарею полностью, если такое сделать невозможно, тогда снижаем ее заряд до 20%. Выполнить этот шаг обязательно, т.к. при повреждении в процессе работы батарея может загореться или взорваться.

Как заменить аккумуляторную батарею MacBook Pro 15" (2018)

Отключаем функцию автоматической загрузки. Для этого включаем ноутбук и запускаем Терминал. Дальше копируем и вставляем следующую команду: sudo nvram автозагрузка =% 00. Дальше нажимаем [возврат]. Если появился запрос, вводим пароль администратора и нажимаем [return]. Для информации: клавиша возврата может быть в виде "стрелочки ввода". После выполнения этих действий функция автоматической загрузки отключена, значит мы можем приступать к ремонту.

После завершения ремонта активируем функцию автозагрузки, введя команду в Терминал: sudo nvram автозагрузка =% 03.

Теперь отключаем Mac от сети и выключим питание. Закрываем дисплей ноутбука и переворачиваем вверх задней крышкой.

Откручиваем нижнюю крышку MacBook

Нам понадобится отвертка P5 Pentalobe, чтобы открутить шесть винтов крышки. Здесь четыре винта длиной 4,7 мм, два винта размером 6,6 мм. Крутим их все. Выкручиваются винты под небольшим углом, значит и устанавливать их на место будем аналогичным образом.

Освобождаем крышку MacBook от зажимов

Цепляем присоску на передний край нижней части корпуса там, где пространство между отверстиями от винтов. Поднимаем ручку таким образом, чтобы образовался небольшой зазор под крышкой. Вставим в эту щель медиатор и сдвинем его вокруг угла, дальше вверх наполовину по стороне MacBook Pro. Так мы освободим первый из скрытых зажимов, при этом должны почувствовать отсоединение клипа. Аналогичным образом отсоединяем зажим с другой стороны.

Открываем заднюю крышку ноутбука

Поднимаем край противоположный петлям дисплея таким образом, чтобы можно было удобно взять за нее рукой. При этом должны отсоединиться еще два зажима середины крышки. Не стоит поднимать слишком высоко и пытаться снять крышку. Будем тянуть ее так, чтобы сдвинуть от шарнира к переднему краю Mac, отделяя последний из зажимов. При этом тянем в сторону сначала за один угол, а потом за другой. Возможно потребуется много усилий. В итоге снимаем нижнюю крышку.

Информация для установки крышки: ставим крышку так, чтобы совместить скользящие зажимы рядом с шарниром дисплея. После чего нажимаем вниз и сдвигаем крышку к петле так, чтобы крышка перестала скользить. Это произойдет, когда защелкнутся зажимы. Следующим этапом, после того, как нижняя часть выровнена правильно, нажимаем на нижнюю часть корпуса, фиксируем четыре штуки скрытых зажимов. При этом должны почувствовать, что зажимы встали на место.

Будем отсоединять кабель данных аккумуляторной платы

Первым делом уберем пинцетом с тупыми концами изолирующую наклейку, которая закрывает плату батареи. Если есть трудности ее снятием, можно слегка нагреть феном и повторить еще раз.

Во время сборки следим за тем, чтобы крышка держалась надежно. Можно попробовать повернуть на 180 градусов. Ориентирован должен быть так, чтобы соприкасались с винтами платы клейкие подушечки.

После того как отклеим всю ленту, которая закрывает разъем кабеля данных на плате аккумуляторной батареи, возьмем пластиковую лопатку и поднимем защелку разъема ZIF для кабеля данных аккумуляторной платы. Теперь можем пинцетом сдвигать в сторону кабель, вытаскивая его из гнезда. Затем выполним отсоединение кабеля с противоположной стороны. Здесь так же освобождаем разъем ZIF и достаем кабель извлекая его полностью.

При сборке важно правильно установить кабель. О том, что все выполнено как нужно, свидетельствует белая наклейка индикатора жидкости, которая должна смотреть вверх, при этом располагаться она будет над винтом разъема питания батареи.

Разъем питания аккумулятора

Здесь нам нужно открутить один винт со сферической головкой размером 3,7 мм. Делать это будем отверткой Torx T5. Действуем. Дальше берем пластиковую лопатку и поднимаем разъем, отсоединим аккумулятор. Разъем поднимаем высоко, чтобы он не вернулся опять в гнездо и не повредил наш MacBook Pro.

Снимем скобу трекпада

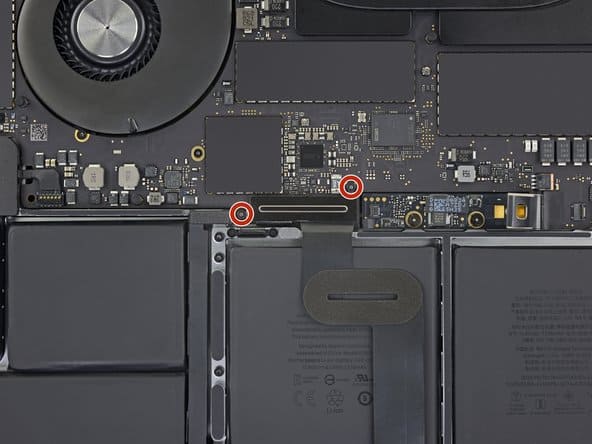

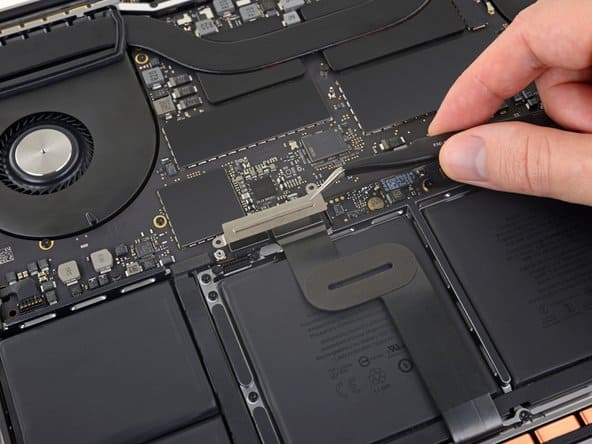

Берем отвертку T3 Torx и крутим ей два винта 1,9 мм, которые держат скобу крышки разъемов трекпада и кабелей клавиатуры. Пинцетом с острыми концами снимаем саму крышку.

Отсоединяем кабель трекпада

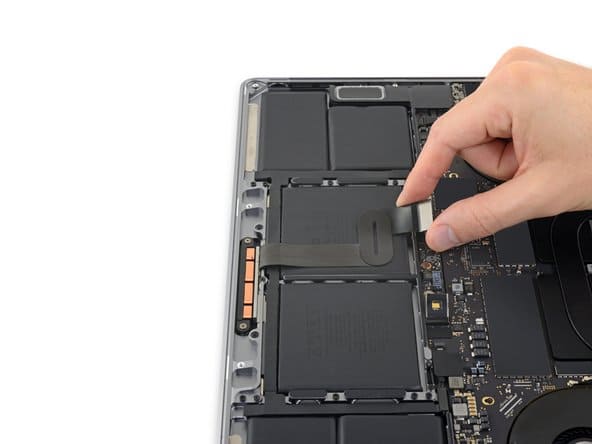

Пластиковой лопаткой поддеваем разъем и достаем его из гнезда на материнской плате. дальше берем фен и чуть нагреваем кабель, чтобы ослабить клей, которым он крепится к аккумулятору. Аккуратно отсоединяем кабель трекпада от батареи и отодвигаем в сторону. Главное не сгибать и не рвать, если не получается сразу, можно повторно нагреть и еще раз попробовать отсоединить.

Винты узла трекпада

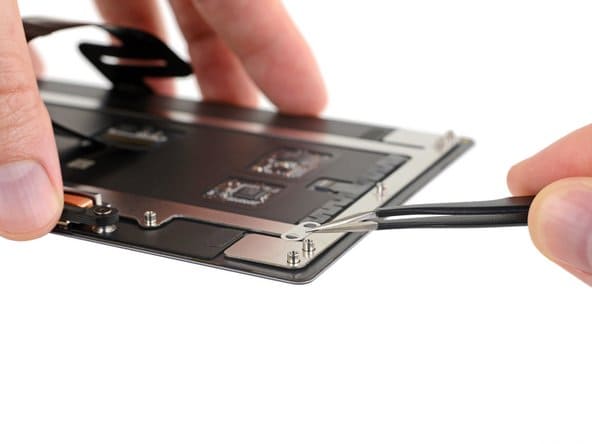

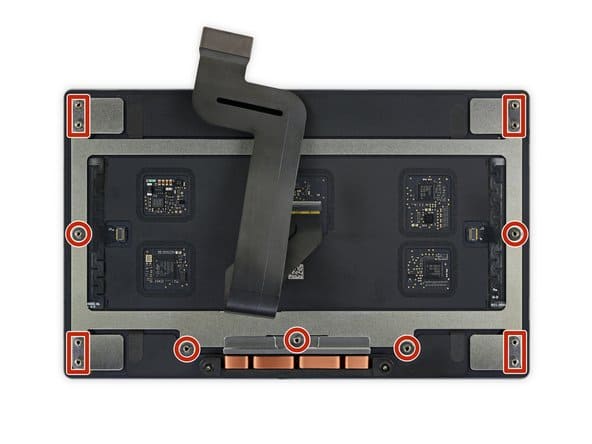

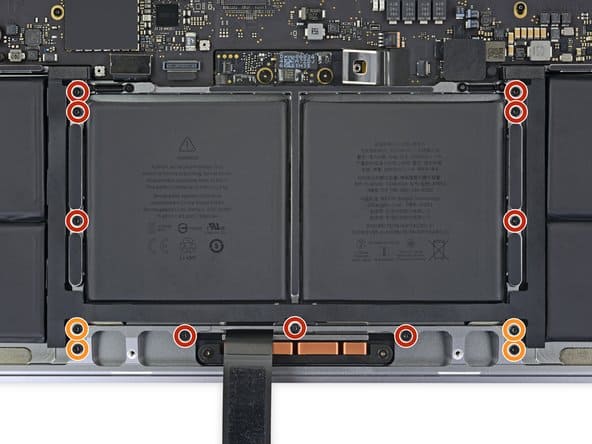

На этом этапе нам понадобится отвертка T5 Torx, с ее помощью открутим 13 штук винтов: девять - 5,8 мм, четыре - 4,9 мм. Главное при сборке не перепутать винты местами.

Во время сборки мы слабо устанавливаем винты, проверяем правильность постановки сенсорной панели и только, когда все в порядке дожимаем винты.

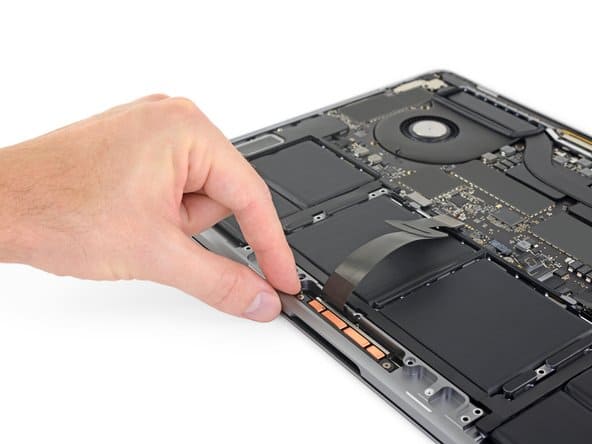

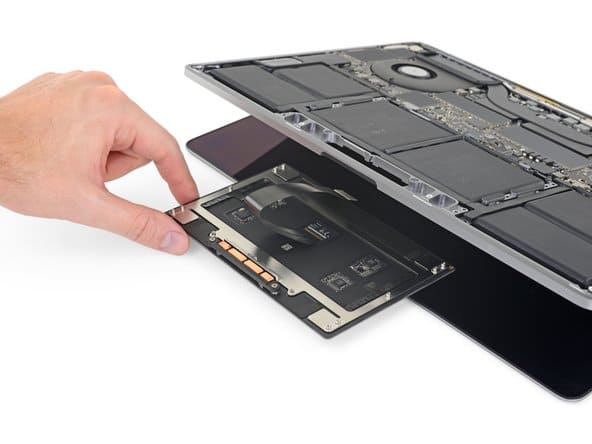

Снимаем трекпад в сборе

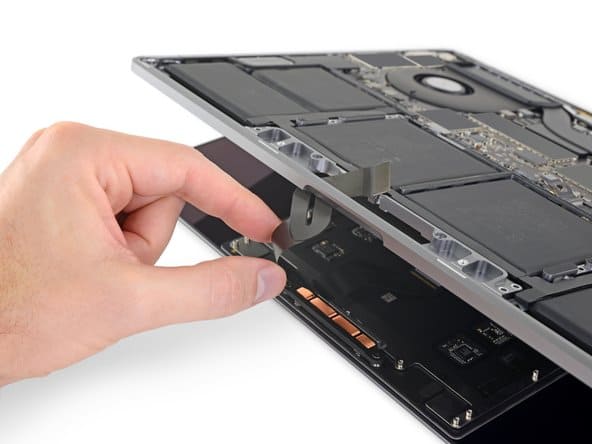

Чуть приоткрываем дисплей, но MacBook по прежнему лежит вверх дном. После этого мы должны увидеть узел трекпада, который лежит на дисплее. Аккуратно через отверстие в корпусе тянем кабель трекпада. При этом достаем его так, чтобы не потерять маленькие шайбочки, которые лежат на винтовых стойках. Отлично, мы сняли трекпад.

Отсоединяем разъем клавиатуры

Пластиковой лопаткой поднимаем разъем прямо вверх, отсоединяя от материнской платы.

Убираем крышку гибкого кабеля платы дисплея

Сначала открутим два винта размером 3,5 мм с помощью отвертки Torx T3, крепящих крышку гибкого кабеля платы дисплея. Саму крышку убираем пинцетом.

Открутим и снимем кронштейн разъема кабеля платы дисплея

На этом этапе надо открутить две штуки винтов размером 1,7 мм. Берем отвертку Torx T3 и крутим их. Пинцетом уберем кронштейн в сторону.

Отключаем кабель платы дисплея MacBook Pro

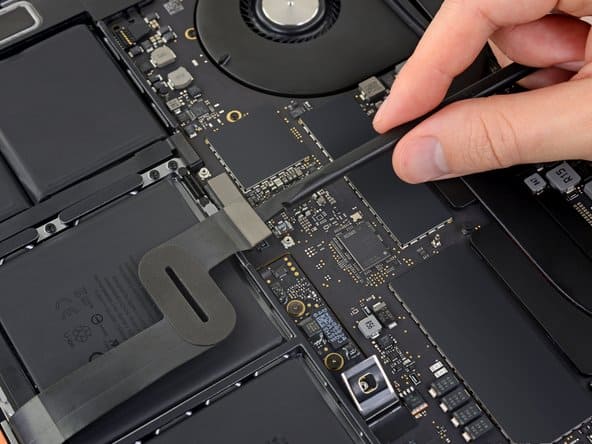

Чтобы отсоединить кабель от платы дисплея, возьмем пластиковую лопатку и поднимем разъем прямо вверх.

Снимаем крышки петель

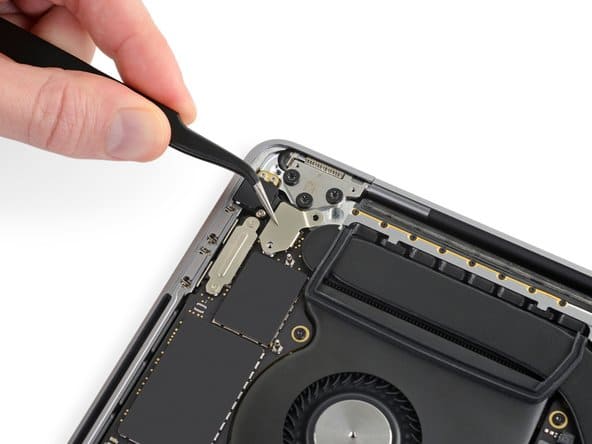

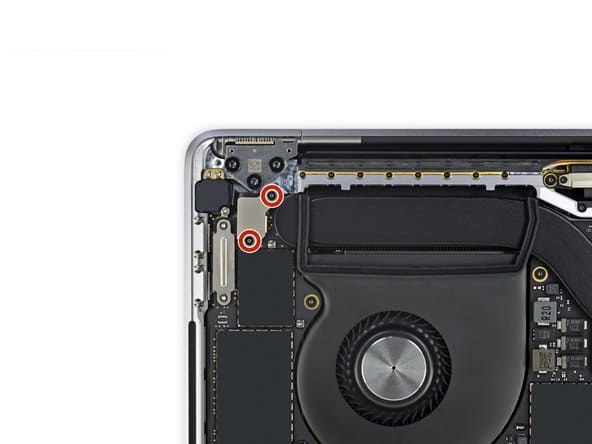

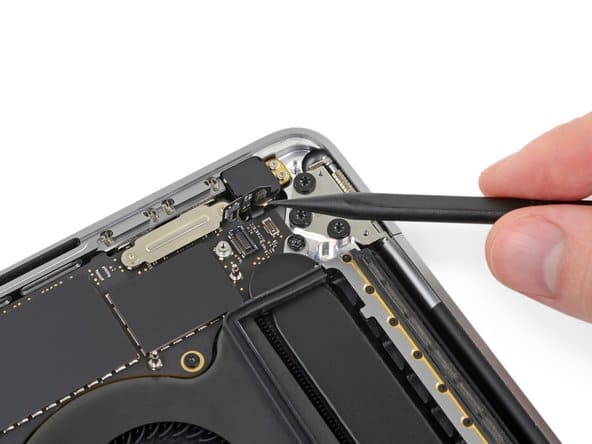

Для начала выкрутим винты, которыми держатся крышки. Отверткой Torx T3 крутим по два винта размером 2,0 мм на каждой крышке. Крышки снимем пинцетом.

Скоба разъема кабеля Touch ID и разъема для наушников

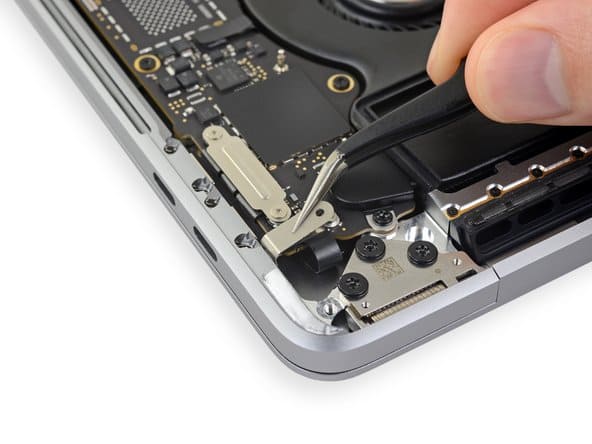

Для того, чтобы освободить разъем кабеля Touch ID и разъем для наушников, снимем скобу, которая их держит. Берем отвертку и крутим два винта 2,4 мм. Используем отвертку T3 Torx. Скобу снимем пинцетом.

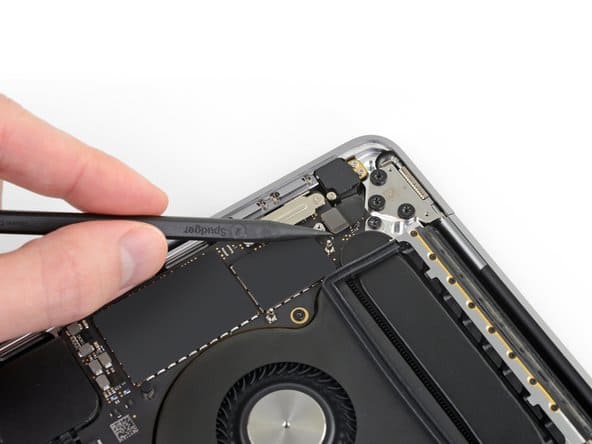

Отсоединим кабель разъема для наушников

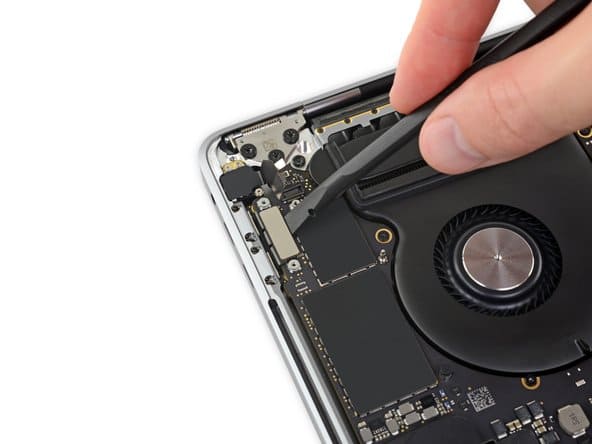

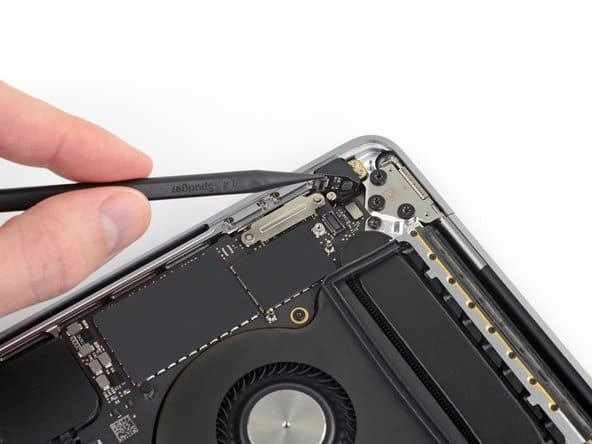

Чтобы отсоединить разъем на этом этапе, воспользуемся пластиковой лопаткой с острым концом.

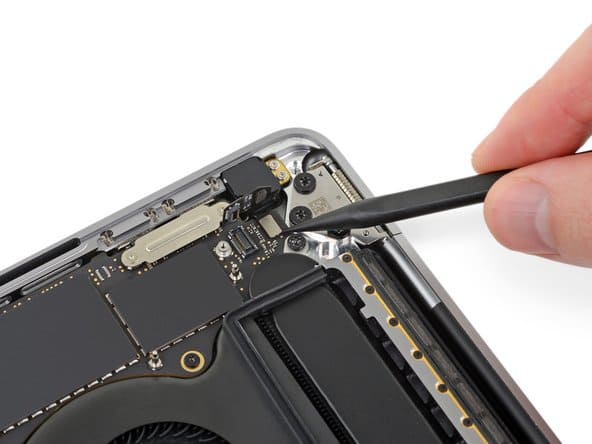

Займемся отключением кнопки питания и датчика Touch ID

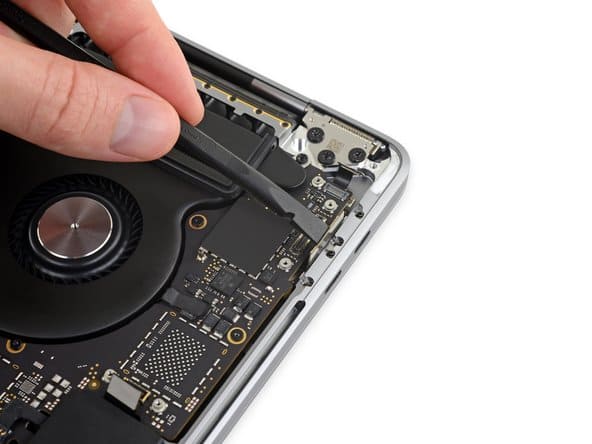

Разъем достаем прямо вверх из гнезда на материнской плате с помощью пластиковой лопатки с острым концом.

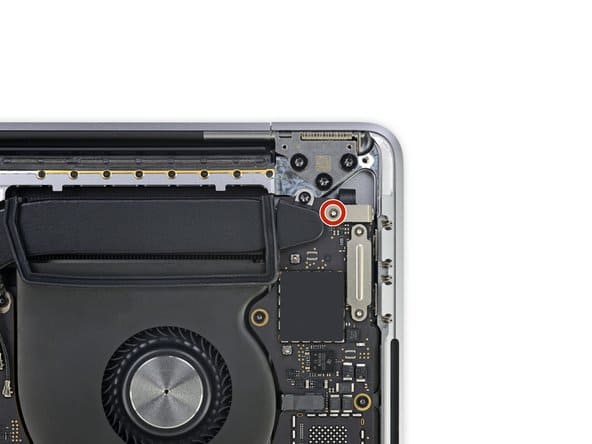

Убираем скобу крышки разъема тачбара MacBook

Отверткой Torx T3 крутим винт размером 1,3 мм. Дальше берем пинцет и сдвигаем скобу к краю корпуса Mac до тех пор, пока фиксатор с прорезью на материнской плате не освободится.

Кабель тачбара MacBook отсоединим

Пластиковой лопаткой поднимаем кабель прямо вверх от материнской платы и отсоединяем его.

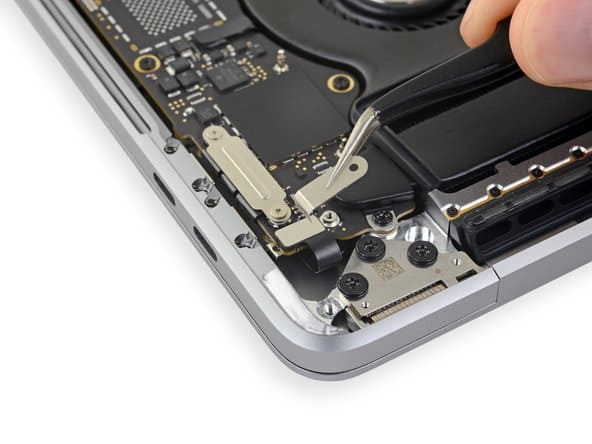

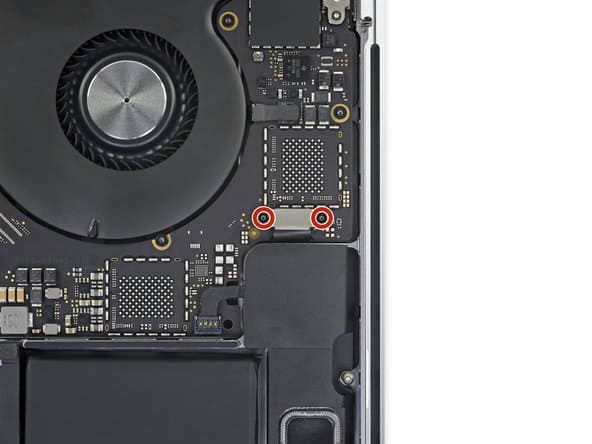

Снимем скобу разъема кабеля дисплея Touch Bar

Крутим два винта размером 1,9 мм с помощью отвертки Torx T3. Скобу снимаем пинцетом.

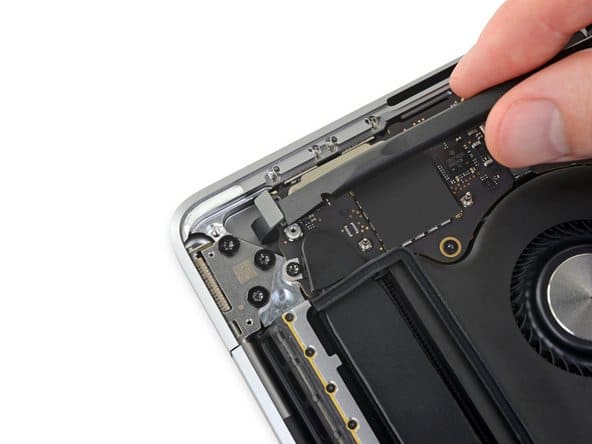

Отключаем кабель дисплея сенсорной панели

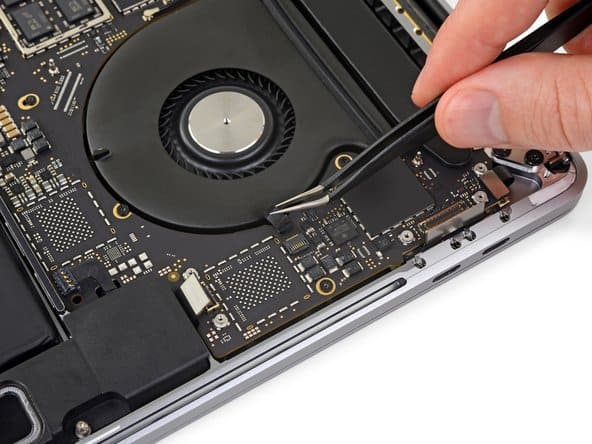

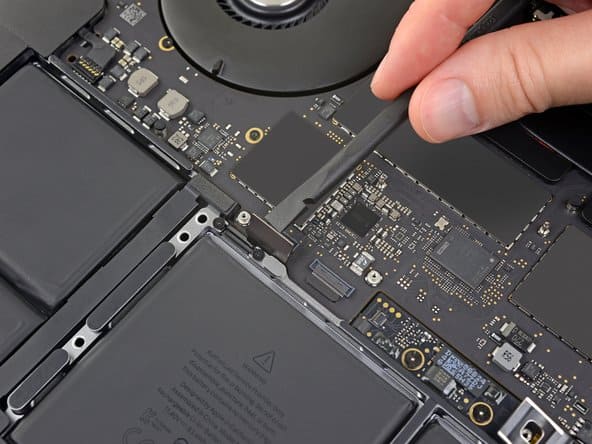

Плоским концом пластиковой лопатки отсоединяем разъем кабеля от материнской платы.

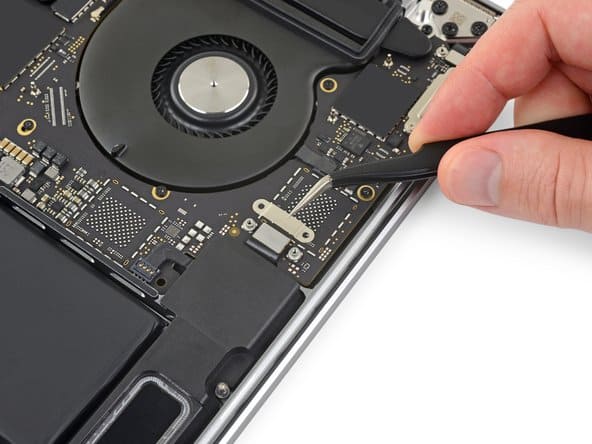

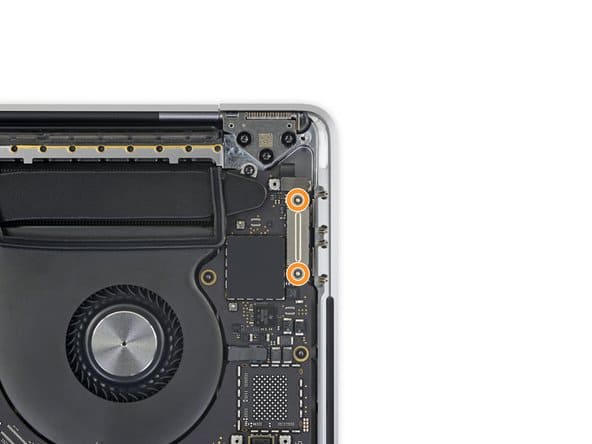

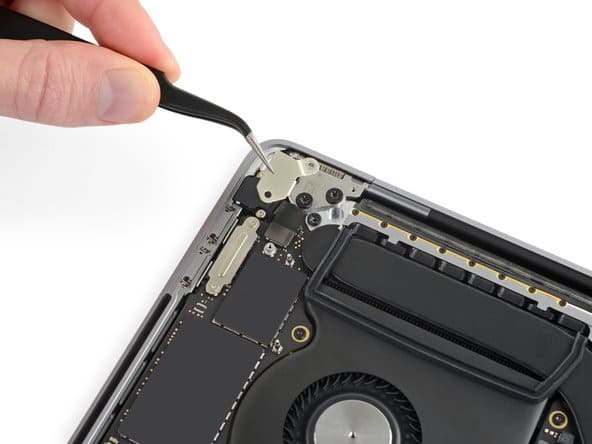

Убираем крышки с обоих разъемов кабеля Thunderbolt

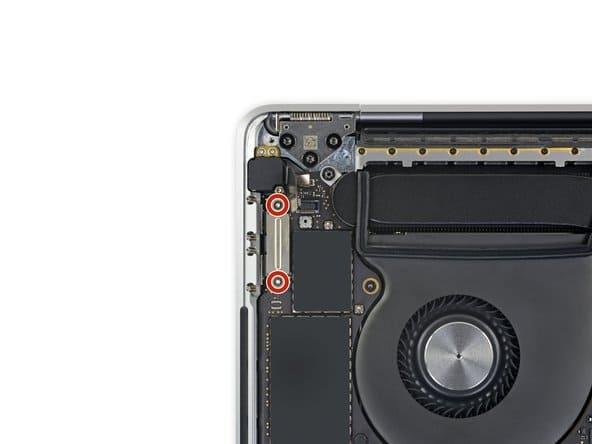

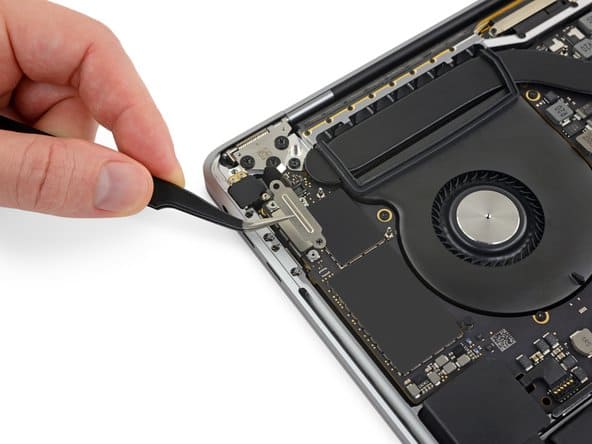

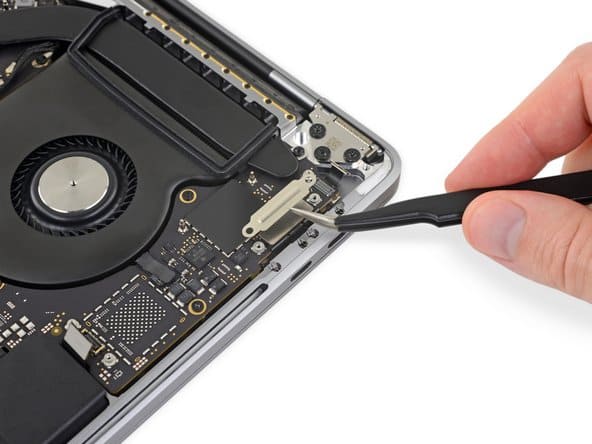

На этом этапе нужно открутить четыре штуки винтов размером 1,3 мм, по два с левой и правой стороны. Воспользуемся отверткой T3 Torx и вывинтим их. Скобы уберем пинцетом с острыми концами.

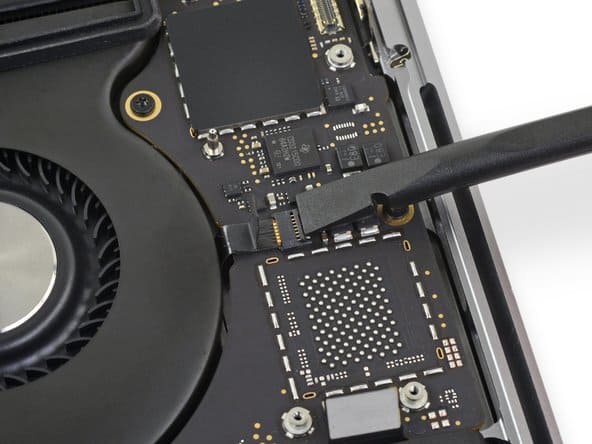

Отключаем гибкие кабели Thunderbolt

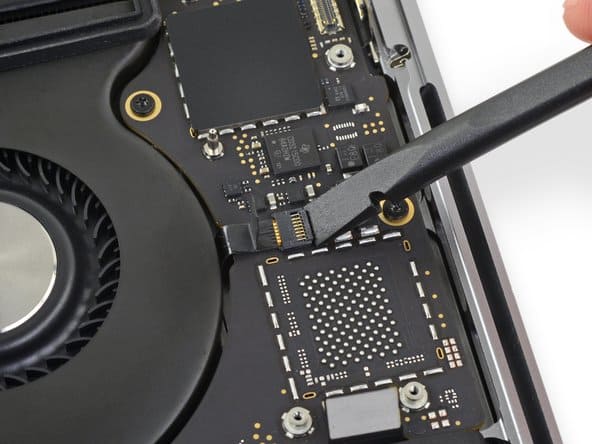

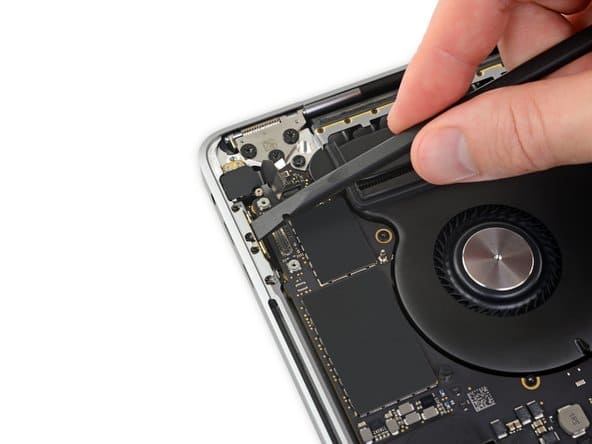

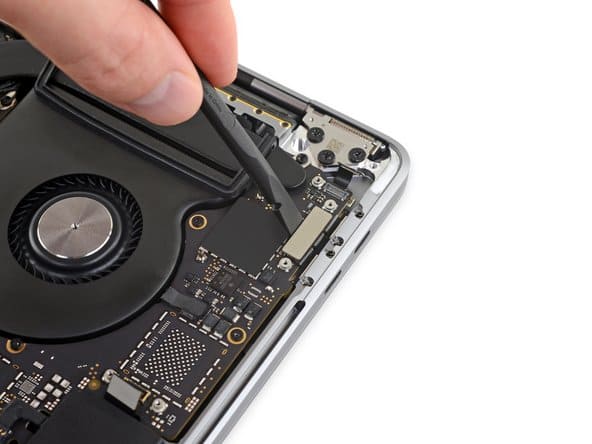

Возьмем пластиковую лопатку и отсоединим сначала левый, потом правый гибкий кабель Thunderbolt. Левый кабель поддеваем с внутреннего края, который ближе к вентилятору. Разъемы кабелей отодвигаем в сторону, чтобы они не мешали извлекать материнскую плату.

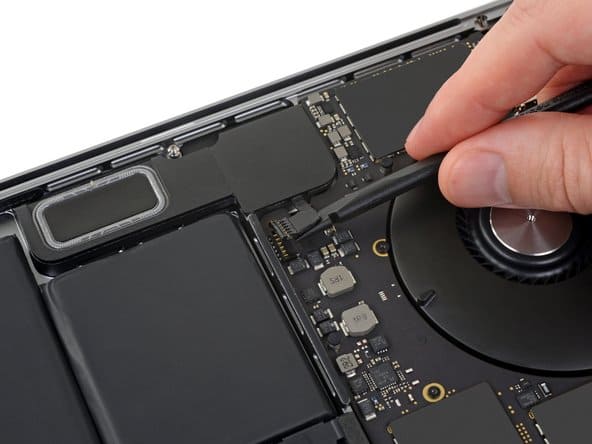

Отключим два разъема динамика

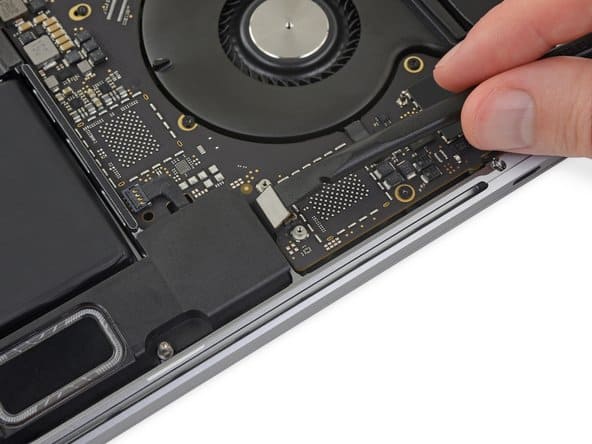

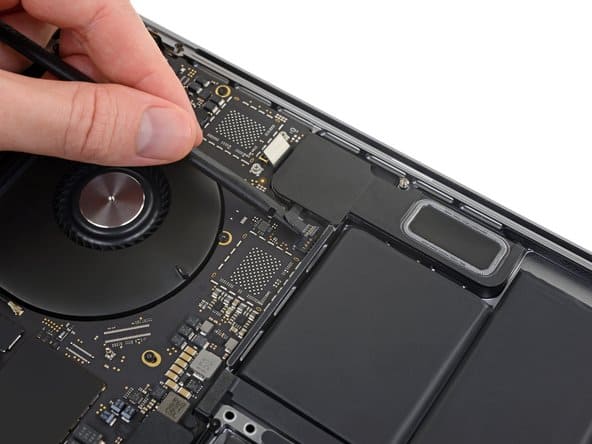

Под каждый кабель, рядом с его разъемом вставляем плоский конец пластиковой лопатки. Аккуратно поддеваем и отсоединяем два динамика.

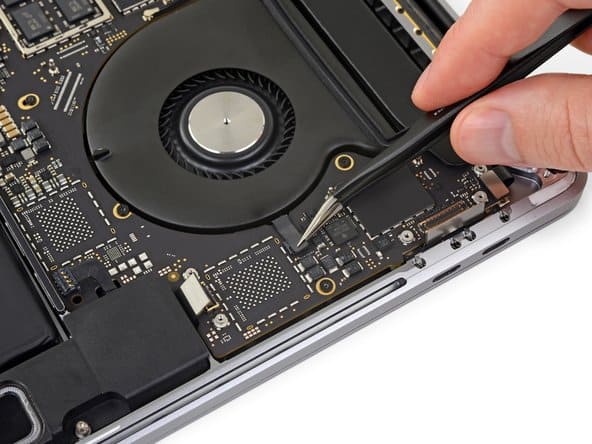

Отсоединяем кабель микрофона

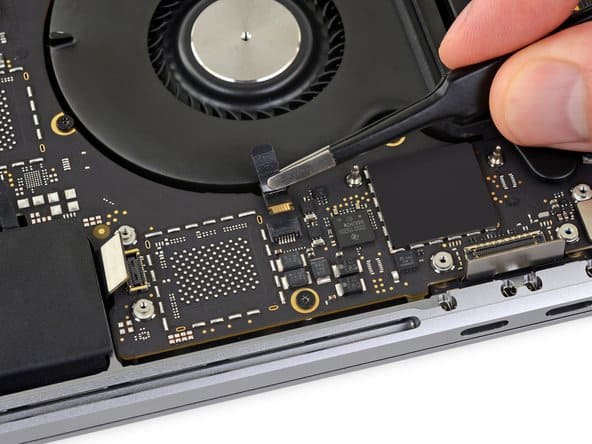

Разъем кабеля микрофона закрыт лентой. Пинцетом убираем ее. Затем берем пластиковую лопатку и открываем разъем ZIF кабеля микрофона, подняв защелку вверх. Дальше пинцетом тянем за ленту, прикрепленную к кабелю, чтобы полностью достать кабель из разъема.

Приступим к отключению антенных кабелей

Первым делом открутим винт 2,9 мм с помощью отвертки T5 Torx. Дальше пластиковой лопаткой отсоединяем по очереди все три кабеля поднимая их прямо вверх из гнезда.

При повторном подключение необходимо каждый кабель совместить с разъемом и только после этого нажать вниз и зафиксировать на месте.

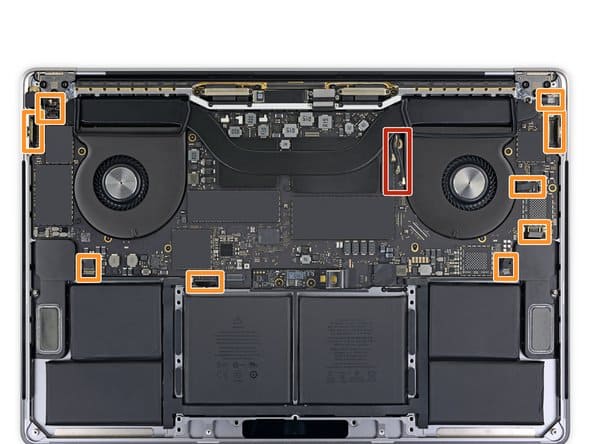

Открутим винты материнской платы

На данном этапе десять штук винтов. Два винта размером 2,6 мм крутим отверткой Torx T3, пять винтов 2,6 мм и один винт 3,7 мм под отвертку Torx T5, один винт 3,9 мм под большую головку Torx T8 и один винт размером 4,0 мм крутим отверткой Torx T8.

Когда материнскую плату собираем обратно, болты сразу сильно не зажимаем, для начала их слегка закручиваем, выравниваем плату и только после этого зажимаем окончательно.

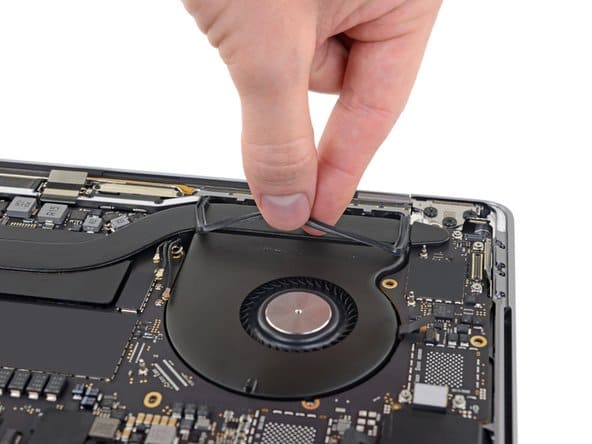

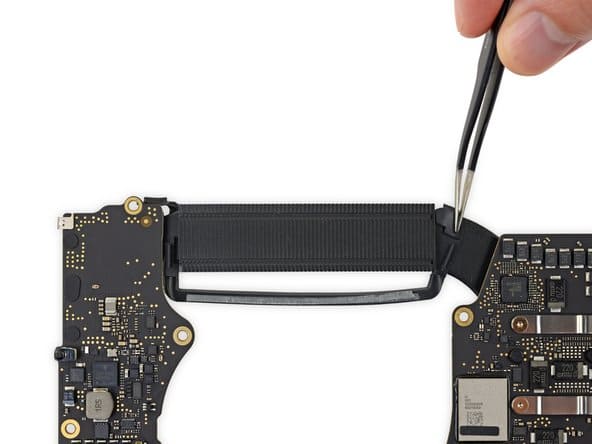

Очистим резиновые демпфирующие полоски

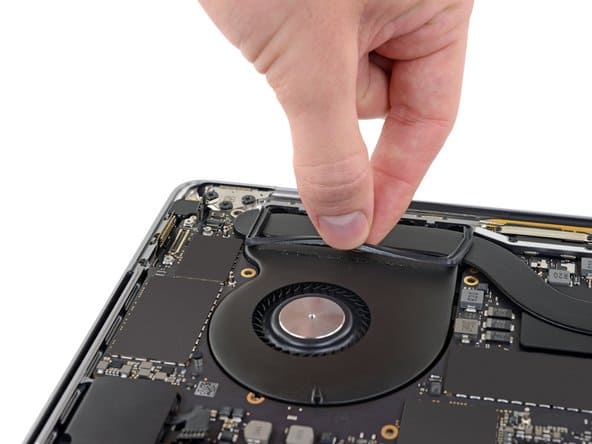

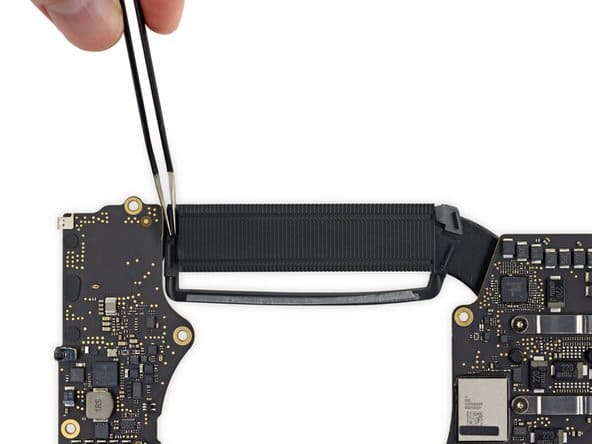

На этом этапе мы не снимаем полоски, а только чистим их от клея, крепящим их к вентиляторам. Можно чуть нагреть феном, чтобы было легче отделить и очистить полоски.

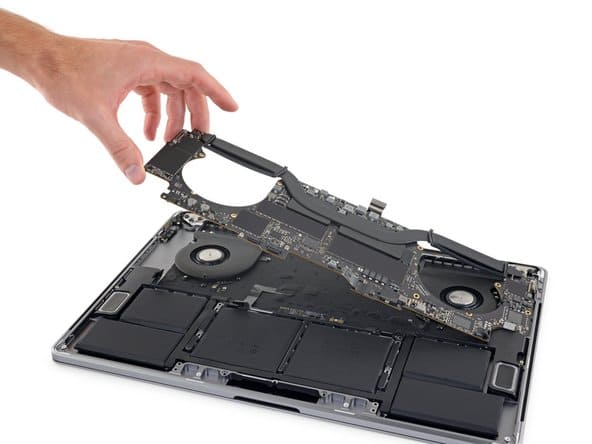

Извлекаем материнскую плату

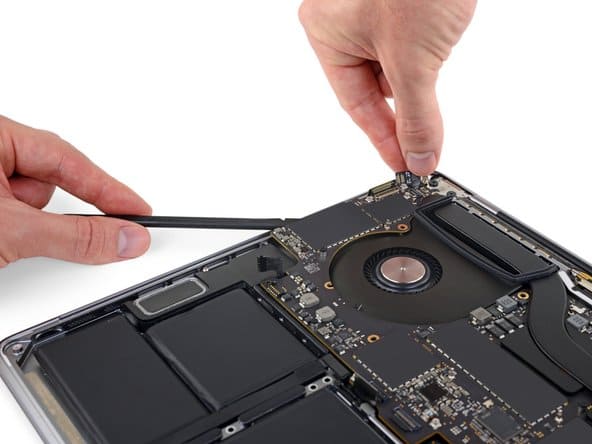

Вставляем пластикову лопатку под левый край материнской платы, приподнимаем и извлекаем ее.

Важно! При снятии материнской платы ничего не должно мешать. Если какой-то из кабелей мешает, его необходимо отодвинуть, чтобы не повредить.

Устанавливая материнскую плату обратно, обратите внимание на то, что соосность резиновых демпферов колебаний соблюденеа, в противном случае их нужно отрегулировать. После чего протягиваем жгут кабеля антенны через отверстие между радиатором и материнской платой и смотрим, чтобы он был выровнен правильно, после опускания платы на место. Так же важно, чтобы кабели не попали под плату. Обращаем внимание на те места, которые отмечены на фотографии.

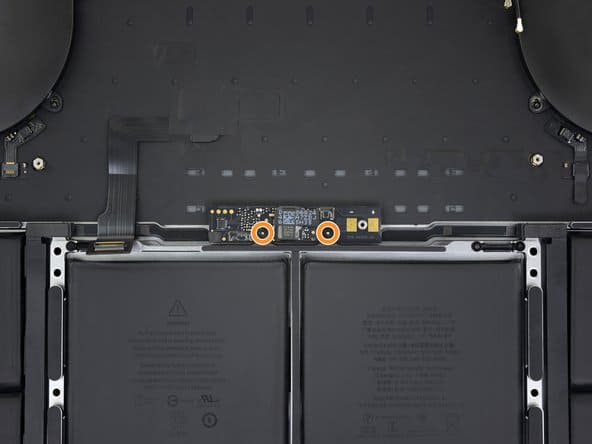

Винты платы аккумулятора

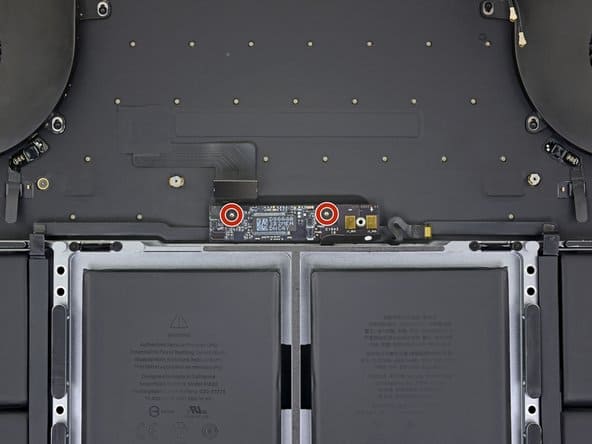

В зависимости от года выпуска винты отличаются. В каждой модели по два винта, но 2016–2017 гг. размер винтов 3,5 мм (отмечены красным) под отвертку Torx T5, в модели 2018–2019 гг . 3,2 мм (оранжевые кружочки) под P2 Pentalobe отвертку.Подбираем нужный инструмент и крутим винты.

Защищаем экран и трекпад

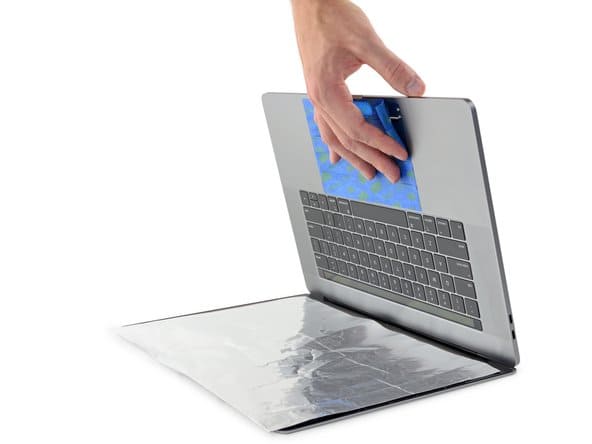

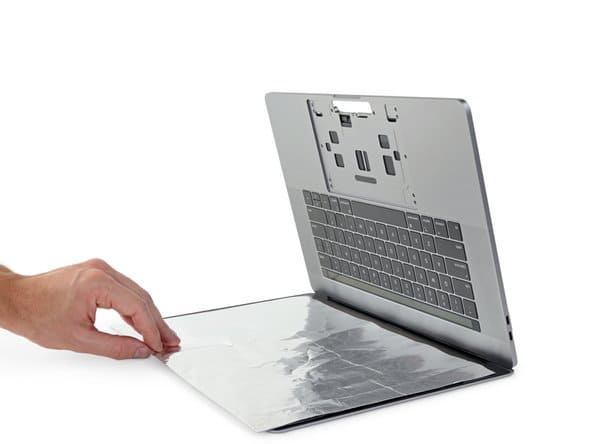

Поскольку мы будем использовать специальное средство для удаления клея, нам нужно защитить антибликовое покрытие дисплея MacBook и пластиковые клавиши клавиатуры, т.к. оно может повредить эти элементы. Так для защиты дисплея мы разместим алюминиевую фольгу на экран, а трекпад заклеим малярной лентой. Также можно положить полотенце, чтобы впитывалось излишнее количество средства. После того, как защитили дисплей и трекпад, разместим наш ноутбук так, чтобы контролировать поток средства для удаления клея. Смотри фото как мы приподнимаем ноутбук.

Будем отклеивать аккумулятор MacBook Pro 15" (2018)

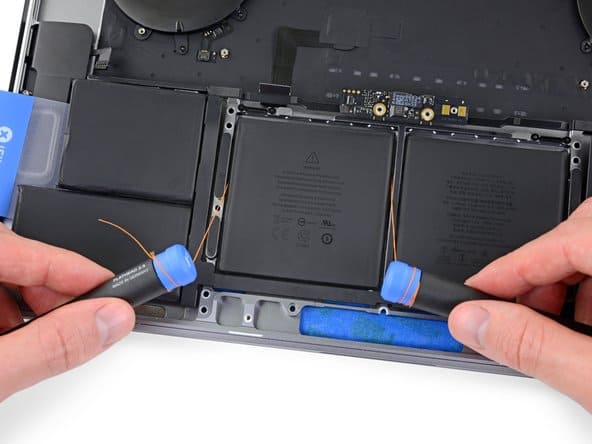

Берем наше средство для удаления клея и наносим справа под две аккумуляторные батареи. Лучше начинать от края, который ближе вентилятору. Главное не наносить много средства, чтобы не повредить остальные компоненты ноутбука. Дальше нанесем еще пару капель средства между двумя элементами справа, чтобы оно стекало к нижнему элементу аккумулятора. Ждем 2-3 минуты и действуем дальше. После того как время прошло и средство впиталось, ослабив при этом действие клея, мы берем пластиковую лопатку и вставляем ее под батарею с нижнего края правой ячейки снизу. Если не получается вставить карту, можно капнуть еще пару капель средства и подождать несколько минут, затем повторить попытку. Главное не деформировать батарею, т.к. повреждения могут привести к ее возгоранию. Когда карта помещена под батарею, мы двигаем ее из стороны в сторону и размещаем полностью под двумя элементами аккумулятора. Дальше поднимаем при помощи карты ячейки, отделяя клей, но при этом не извлекаем их из ноутбука. Карту оставляем на месте, чтобы предотвратить повторное приклеивание.

Повторяем все те же действия для элементов батареи с левой стороны.

Отклеиваем центральные части аккумулятора

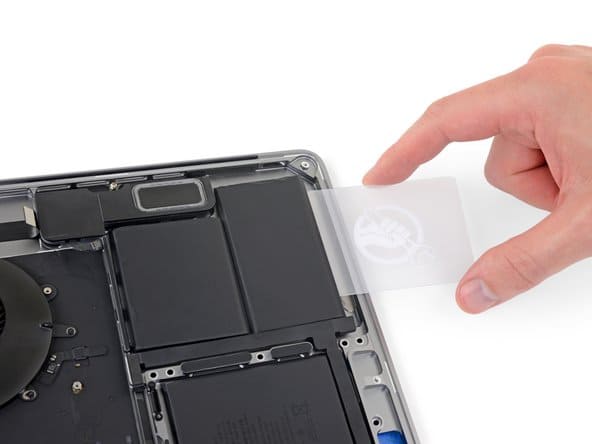

Все тем же средством для удаления клея капаем под центральные элементы аккумулятора вдоль верхнего края. Поскольку под этими элементами находятся отверстия, нам надо нанести чуть больше средства, чтобы удалить весь клей. Дальше возьмем прочную тонкую нить и обматаем ей пару рукояток привода, чтобы при работе не повредить пальцы рук. Затем проденем нить под один из элементов батареи и начинаем движениями из стороны в сторону отделять клей.

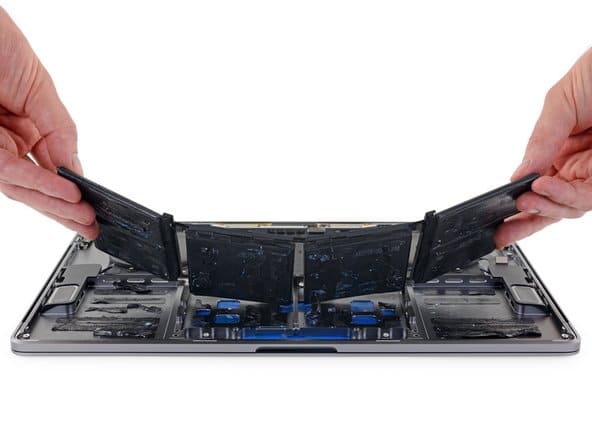

Достаем аккумулятор MacBook Pro 15" (2018)

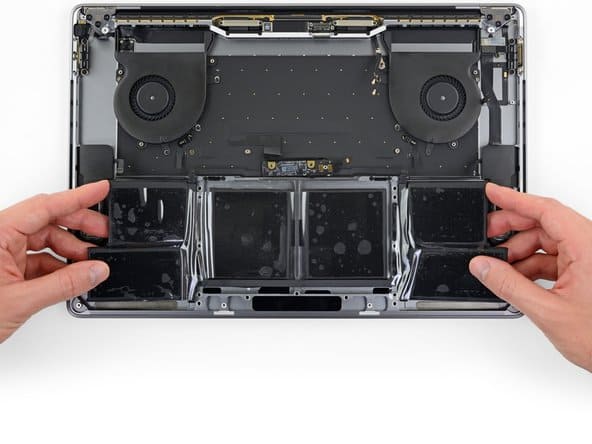

Берем руками за аккумуляторную батарею и достаем ее из корпуса.

После того, как батарею достали, удаляем оставшийся клей. Большие полоски можно убрать руками или пинцетом, главное работать в перчатках, чтобы не повредить руки. Мелкие элементы клея уберем пластиковым инструментом и остатки очистим мягкой тканью и изопропиловым спиртом высокой концентрации. Корпус должен быть чистым, чтобы установить новую батарею.

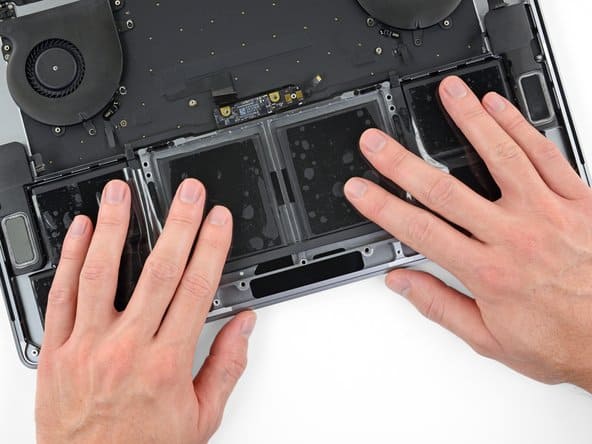

Установка новой аккумуляторной батареи MacBook Pro

Очень внимательно нужно проверить выравнивание и посадку новой батареи, перед установкой. К тому же на более ранней модеи еще нужно следить за кабелем передачи данных аккумулятора, чтобы он не был зажат под платой батареи.

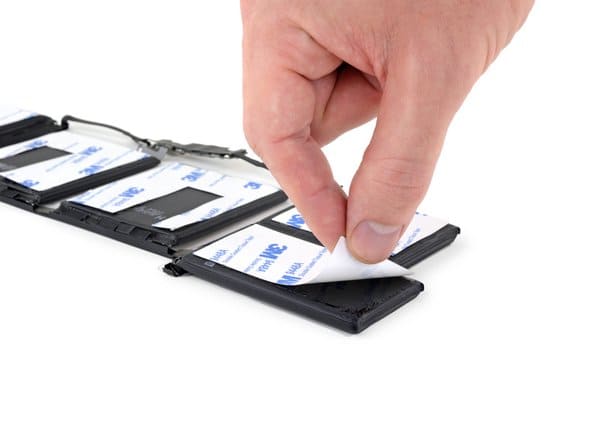

Если аккумулятор уже обеспечен клейкой лентой, нужно будет снять защитную пленку, чтобы закрепить батарею в корпусе. Если клея нет, можно наклеить двустороннюю клейкую ленту, чтобы можно было закрепить батарею. Дальше распологаем аккумуляторную батарею на место и нажимаем на каждую ячейку, удерживая в течении 10 секунд каждую, чтобы зафиксировать аккумулятор в корпусе.

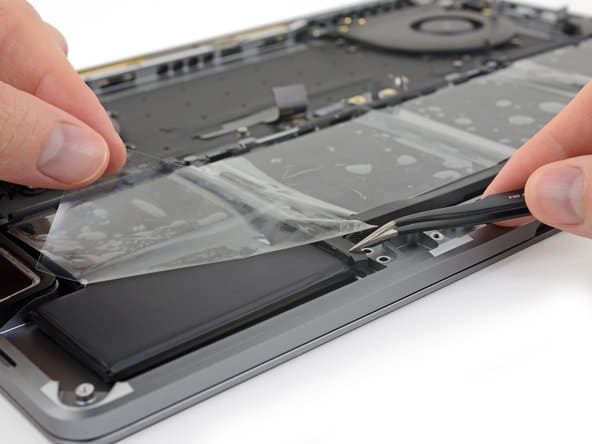

После установки батареи мы снимаем прозрачный вкладыш сверху. Главное следить, чтобы вместе с пленкой не оторвалась черная крышка компонентов батареи. Можно помочь себе пинцетом.

Мы закончили разбирать MacBook Pro 15" (2018). Извлекли аккумуляторную батарею. Теперь можем заменить ее на новую, при этом будем следовать инструкции снизу вверх.

После того, как заменим аккумуляторную батарею мы будем выполнять ее калибровку. Это значит, что мы зарядим наш ноутбук до 100% и еще 2 часа будем продолжать заряжать. Затем отключим от сети и работаем за ноутбуком как обычно, до тех пор, пока не появится предупреждение о низком уровне заряда. Тогда мы сохраняем работу и ждем перехода устройтва в спящий режим. Дальше ожидание в 5 часов и опять ставим на зарядку и доводим ее до 100%. И уже после этого процесса зарядки можем пользоваться MacBook как обычно.
