MacBook Pro 15" (2019): как заменить аккумуляторную батарею

В статье приведена инструкция как заменить аккумуляторную батарею в MacBook Pro 15" (2019).

В процессе ремонта будем использовать следующие инструменты: набор отверток, пластиковые лопатки с острым и плоским концом, тонкую пластиковую карту, прочную тонкую нить, присоску, фен, изопропиловый спирт высокой концентрации или средство для удаления клея, пластиковую отмычку (медиатор), пинцет с тупыми и острыми концами, молярная лента, алюминиевая фольга и набор для проклеивания частей ноутбука при сборке.

Статья носит информационный характер. Мы не несем ответственности за ваши действия.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Приступим к подготовке нашего MacBook Pro

Снижаем заряд батареи до минимума, чтобы дальнейший ремонт был безопасен. Поскольку при случайном повреждении аккумулятор может загореться или взорваться, если процент заряда будет выше 20%.

Как заменить аккумуляторную батарею MacBook Pro 15" (2019)

Теперь наша задача отключить функцию автоматической загрузки. Чтобы это сделать запустим Терминал и вставим следующую команду: sudo nvram автозагрузка =% 00. После этого нажмем [возврат]. Появляется запрос о вводе пароля администратора и нажимаем [return]. Когда отключили функцию автоматической загрузки, переходим к дальнейшему ремонту.

Когда соберем Mac обратно, необходимо будет активировать функцию автозагрузки, для этого введем команду в Терминал: sudo nvram автозагрузка =% 03.

Можем выключить питание ноутбука и отсоединить его от сети. Дальше опускаем дисплей и перевернем вверх нижней крышкой.

Убираем винты нижней крышки

Нам надо открутить 6 шт. винтов размером 4,7 мм и 6,6 мм. Возьмем отвертку P5 Pentalobe и отвинтим их. При этом следим за тем как выкручиваются винты, чтобы таким же образом установить их обратно.

Зажимы крышки MacBook

Берем присоску и крепим к крышке на передний край в промежуток между винтами. Смотрим фото. Приподнимем присоску до образования небольшого зазора между крышкой и корпусом, куда вставляем отмычку. Дальше двигаем отмычку вокруг угла и вверх по стороне ноутбука до половины. Аналогично поступаем с другим углом. Так мы отсоединим два зажима, которые держат крышку.

Продолжаем открывать заднюю крышку ноутбука

Передний край нижней крышки поднимаем таким образом, чтобы было удобно взять его руками. Одновременно с этими действиями отсоединяются два зажима в середине крышки. Здесь важно поднять ее не очень сильно, чтобы не повредить. Чтобы ее снять, нам надо тянуть сначала за один угол, потом за второй, сдвигая к переднему краю от шарнира, так отсоединим еще один зажим. Может потребоваться много усилий.

Ставим крышку обратно: совмещаем скользящие зажимы, которые находятся рядом с шарниром дисплея. Дальше нажмем вниз и двигаем крышку к петле, чтобы перестала скользить крышка, т.е. защелкиваем все зажимы. Выравниваем нижнюю часть, нажмем на нее и фиксируем четыре скрытых зажима.

Займемся кабелем данных аккумуляторной платы

Плата аккумулятора закрыта изолирующей наклейкой, снимем ее, используя пинцет. Можно чуть нагреть феном, чтобы ослабить действие клея.

После сборки крышка должна плотно держаться. Возможно придется повернуть на 180 градусов. Ориентация таким образом, клейкие подушечки соприкасались с винтами платы.

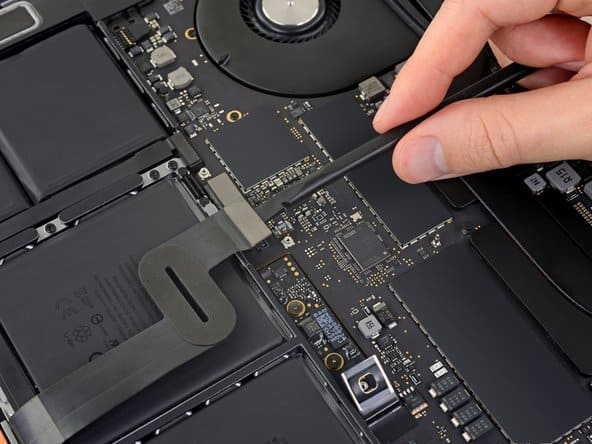

Полностью отклеиваем ленту и берем пластиковую лопатку с острым концом, чтобы поднять защелку разъема ZIF. Дальше пинцетом двигаем кабель в сторону и достаем из гнезда. С противоположной стороны так же открываем защелку разъема ZIF и вытащим кабель.

Когда будем ставить кабель обратно, следим, чтобы белая наклейка индикатора жидкости смотрела вверх и расположение ее было над винтом разъема питания батареи.

Отсоединим разъем питания аккумулятора

Нам понадобится отвертка Torx T5, чтобы открутить один винт длиной 3,7 мм. Берем ее и крутим его. После этого пластиковой лопаткой отсоединим разъем аккумулятора. Главное поднять его повыше, чтобы он не вернулся обратно в гнездо.

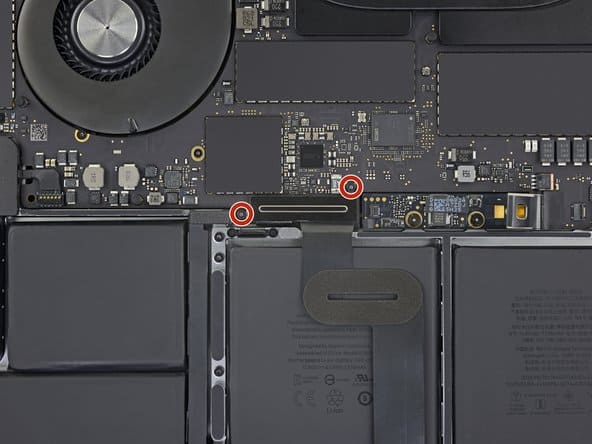

Откручиваем и убираем скобу трекпада

Скоба крепится двумя винтами размером 1,9 мм. Открутим их отверткой T3 Torx. После удаления винтов, крышку можем снять пинцетом с острыми концами.

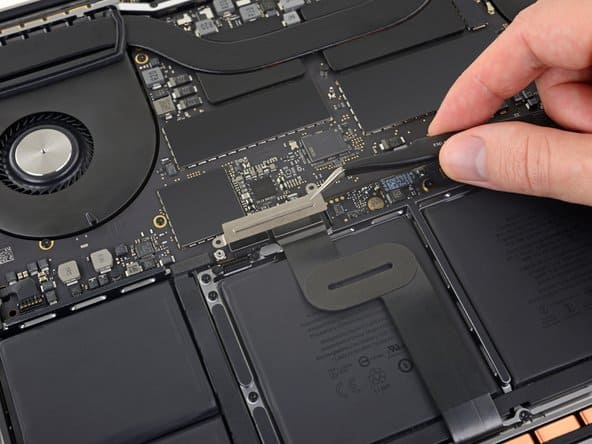

Отключим кабель трекпада

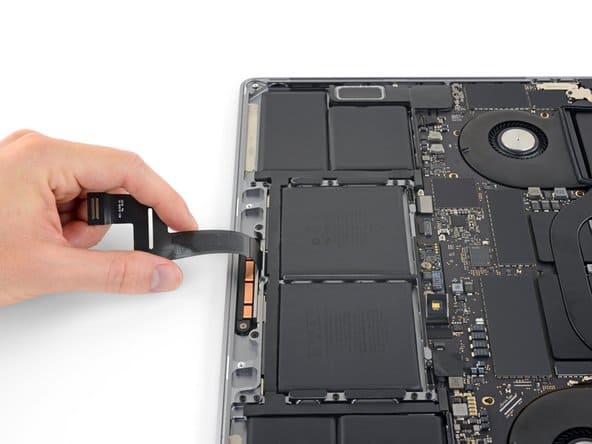

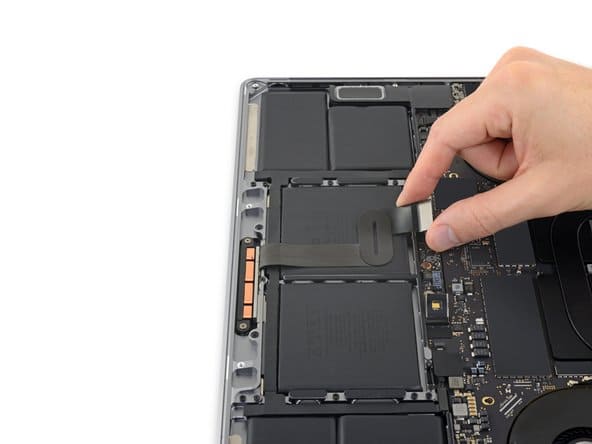

Достаем разъем из гнезда пластиковой лопаткой с плоским концом. После чего феном нагреем чуть кабель, ослабляя клей, который держит его. Пальцами медленно и аккуратно отделяем кабель трекпада от батареи и сдвигаем в сторону. Важно не рвать и не сгибать, если сразу не получается отсоединить. Можно нагреть повторно и заново попробовать снять кабель.

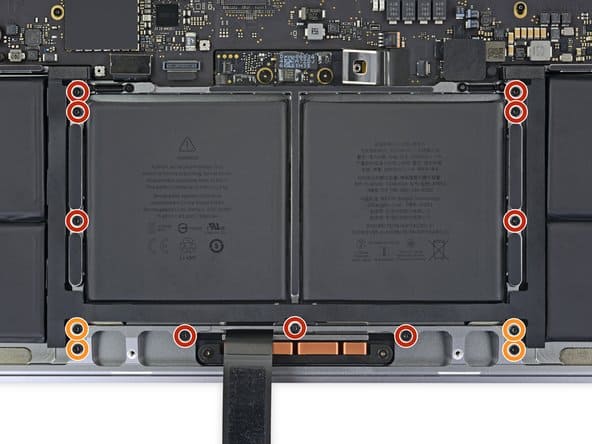

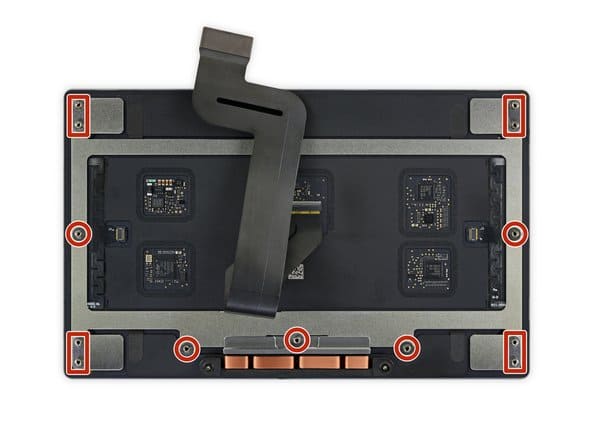

Крутим винты узла трекпада

Здесь нам надо открутить тринадцать винтов. Из них: 9 шт. - 5,8 мм и 4 шт. - 4,9 мм. Откручиваем и складываем так, чтобы при сборке не перепутать их.

При обратной сборке винты закручиваем наполовину, после чего проверим или хорошо установлена сенсорная панель. Если все в порядке, дожимаем винты полностью.

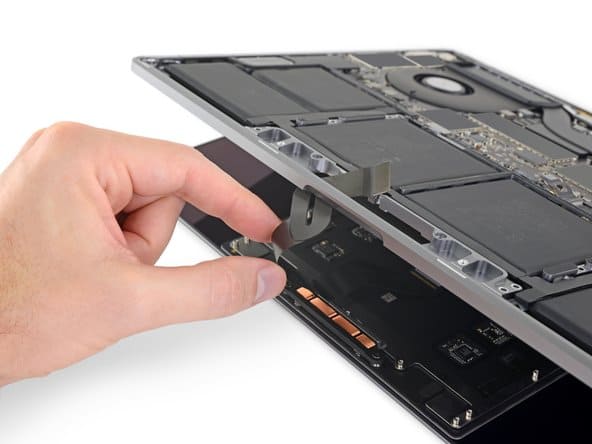

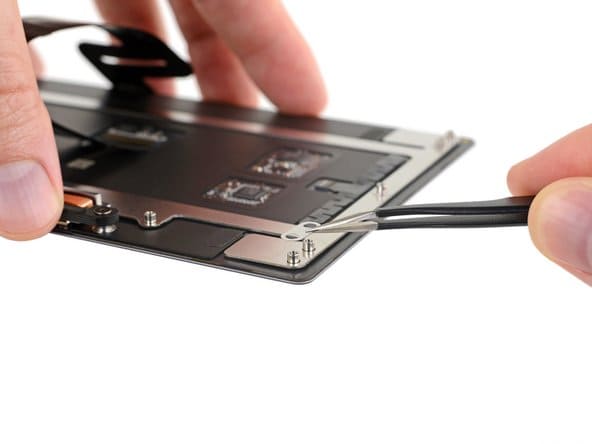

Извлекаем трекпад в сборе

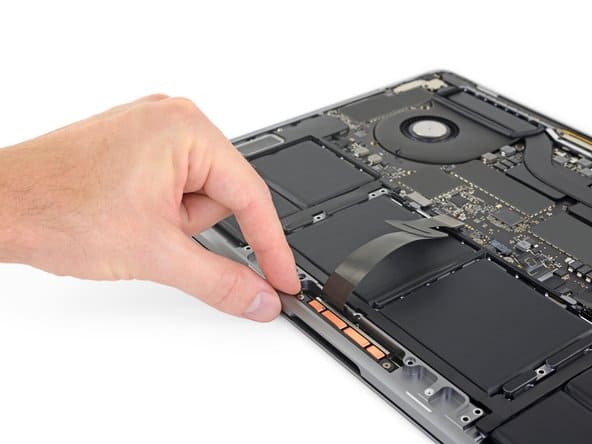

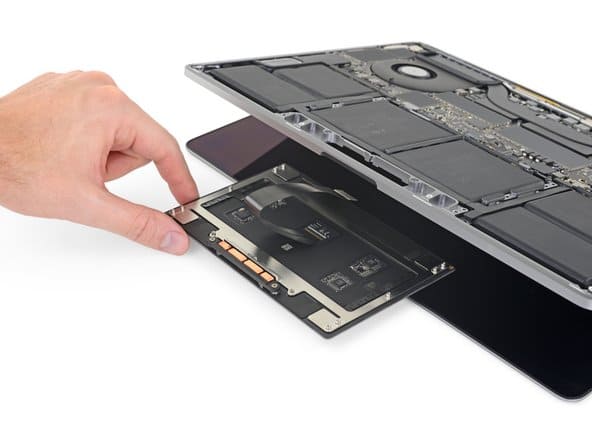

Чтобы достать трекпад в сборе нам надо приоткрыть дисплей. Положение ноутбука не меняем. Дальше мы достаем узел трекпада, который должен лежать на дисплее, при этом аккуратно продеваем кабель трекпада в отверстие корпуса и извлекаем трекпад.

Главное не потерять маленькие шайбочки винтовых стоек.

Вытаскиваем разъем клавиатуры

Отсоединять из гнезда на материнской плате разъем клавиатуры мы будем пластиковой лопаткой, поднимая его прямо вверх.

Снимаем крышку гибкого кабеля платы дисплея

Крышка крепится двумя винтами размером 3,5 мм. Открутим их отверткой Torx T3. Дальше берем пинцет и убираем крышку.

Займемся кронштейном разъема кабеля платы дисплея

Два винта размером 1,7 мм держат кронштейн. Отвинтим их отверткой Torx T3. Чтобы убрать кронштейн, возьмем пинцет.

Кабель платы дисплея MacBook

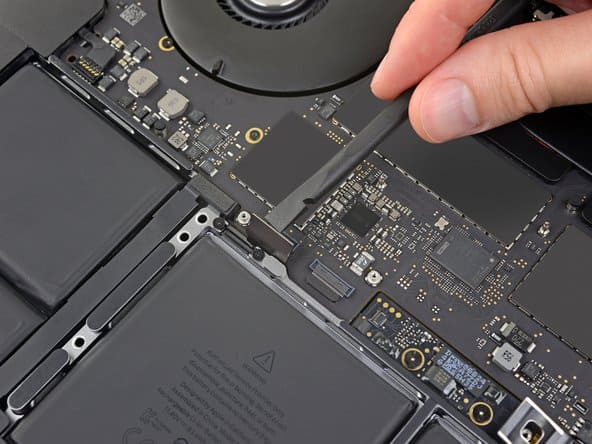

Поднимаем разъем прямо вверх с помощью пластиковой лопатки и отсоединяем его.

Уберем крышки петель

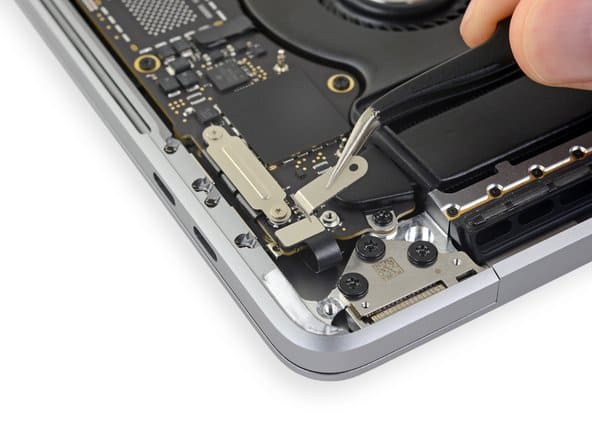

Крышки крепятся винтами размером 2,0 мм. На каждой крышке по 2 шт. Берем отвертку Torx T3, чтобы открутить их. Затем сами крышки снимем пинцетом.

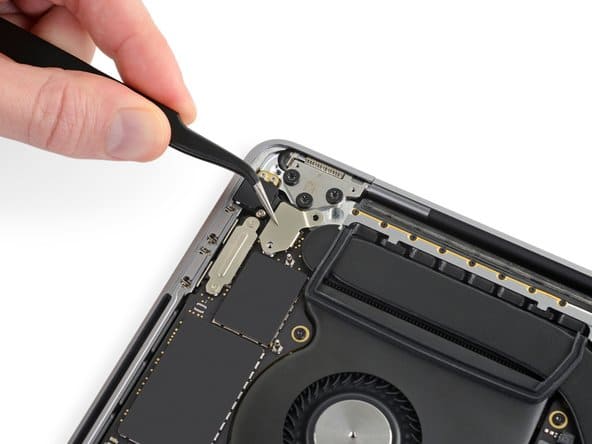

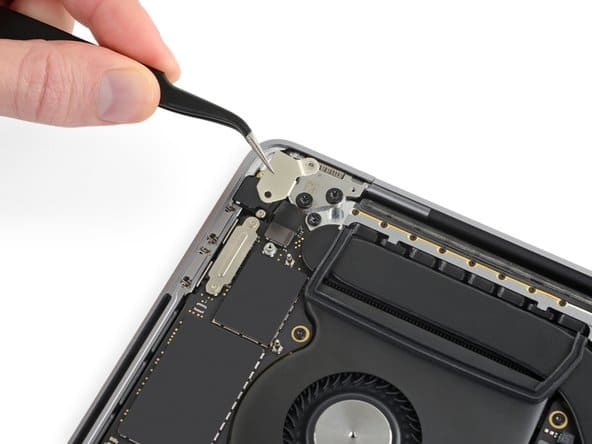

Открутим и снимем скобу разъема для наушников и разъема кабеля Touch ID

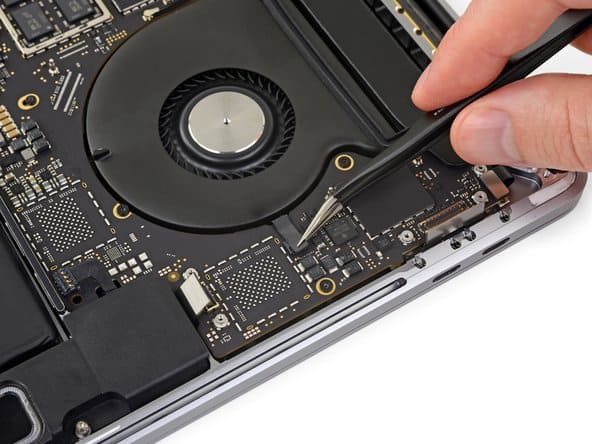

Первым делом крутим два винта размером 2,4 мм. Для этого берем отвертку T3 Torx. Дальше снимаем скобу разъема кабеля Touch ID и разъем для наушников пинцетом.

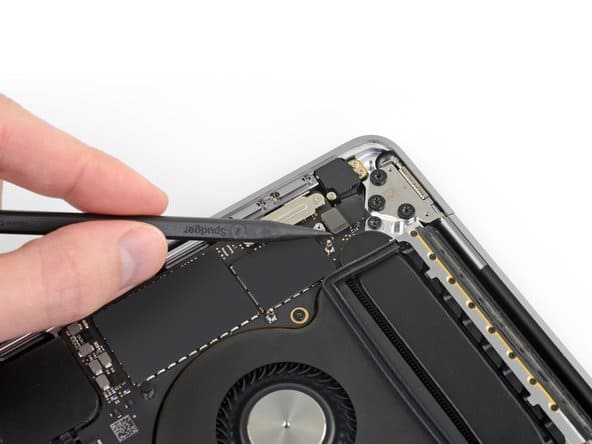

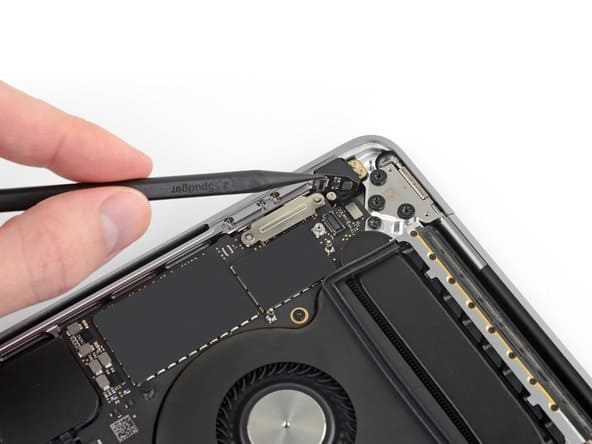

Отключаем кабель разъема для наушников

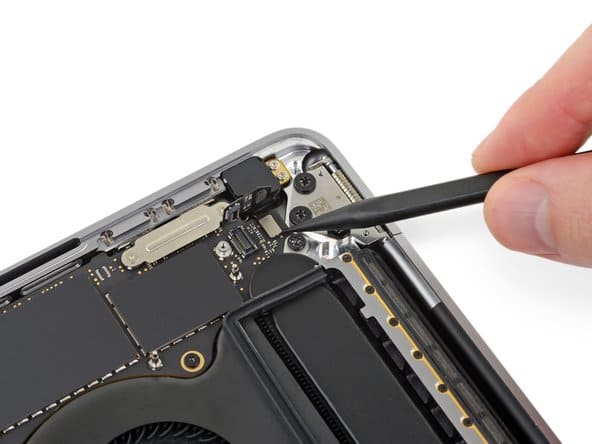

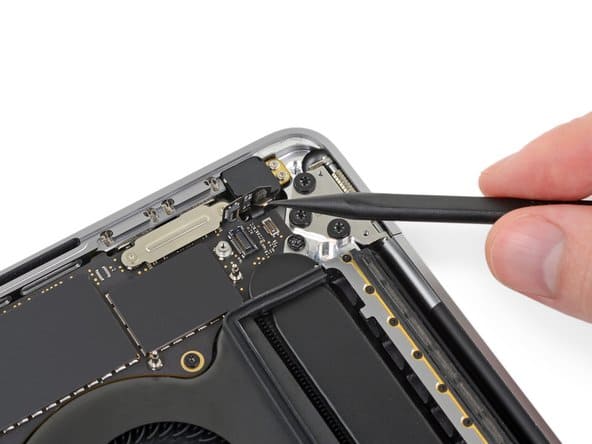

Поддеваем разъем острым концом пластиковой лопатки и отключаем его.

Разъем кнопки питания и датчика Touch ID

Данный разъем будем отключать, используя острый конец пластиковой лопатки.

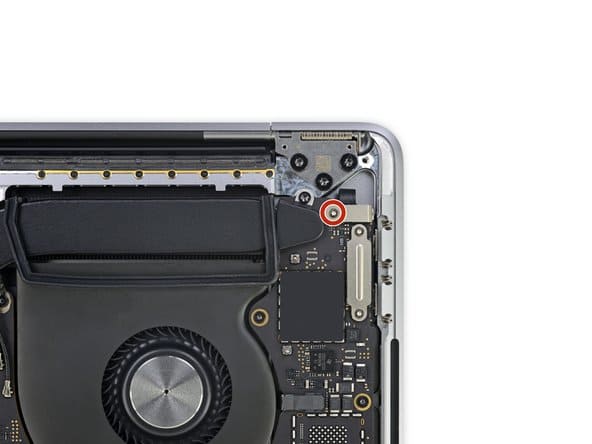

Снимем скобу крышки разъема тачбара Mac

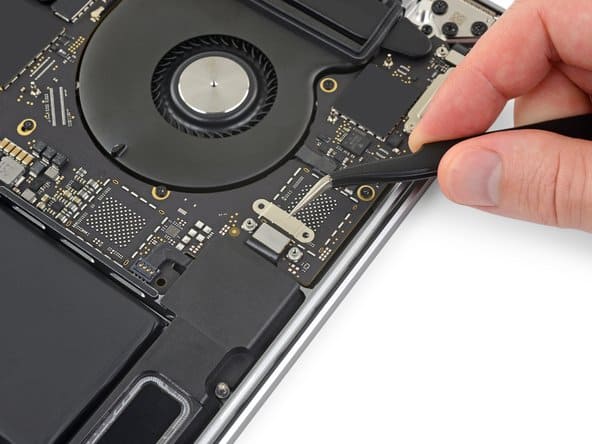

Первым делом откручиваем винт длиной 1,3 мм, отверткой Torx T3. После этого пинцетом берем скобу и двигаем ее к краю корпуса пока на материнской плате не освободится фиксатор с прорезью.

Перейдем к кабелю тачбара MacBook

Плоским концом пластиковой лопатки поднимаем разъем, отсоединяя его от материнской платы.

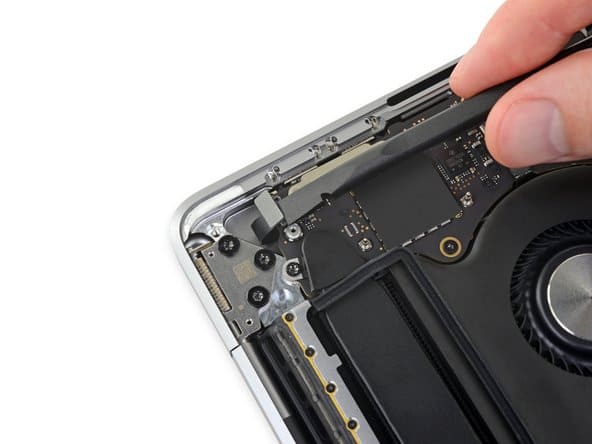

Приступим к снятию скобы разъема кабеля дисплея Touch Bar

Чтобы снять скобу, нам надо открутить два винта длиной 1,9 мм. Для этого берем отвертку Torx T3. Крутим их, а скобу убираем пинцетом.

Кабель дисплея сенсорной панели

Чтобы отсоединить данный кабель возьмем пластиковую лопатку и поднимем его прямо вверх.

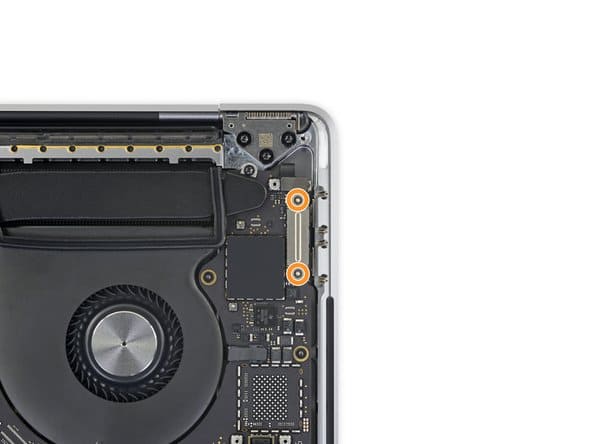

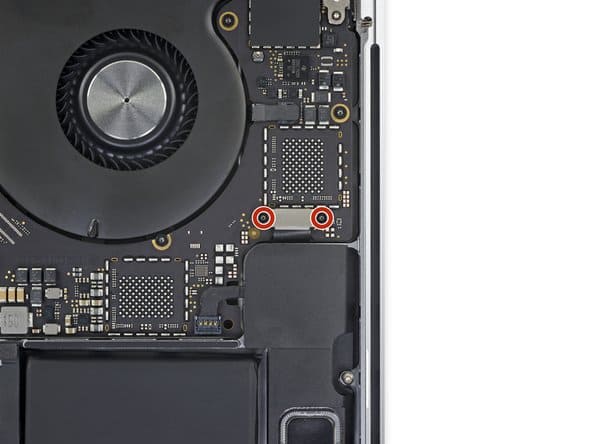

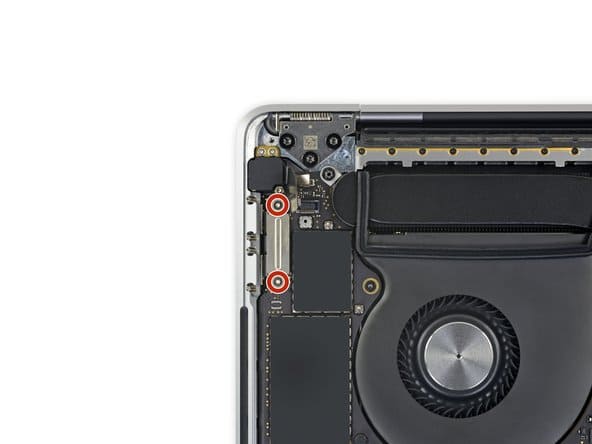

Снимем крышки с разъемов кабеля Thunderbolt

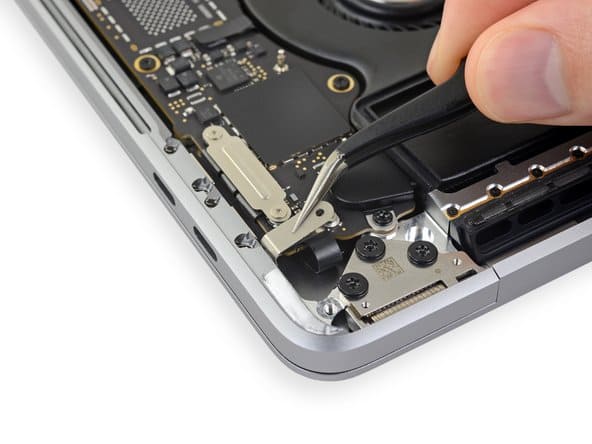

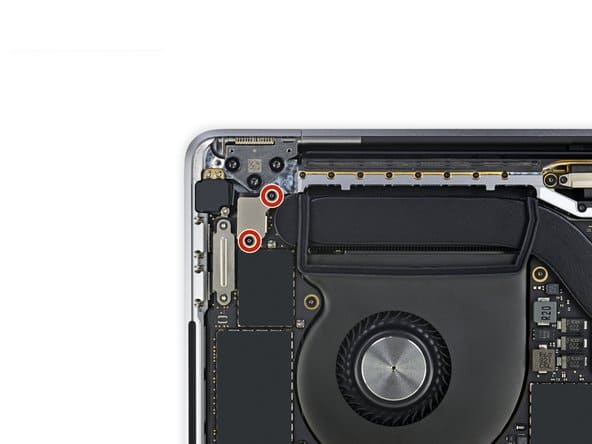

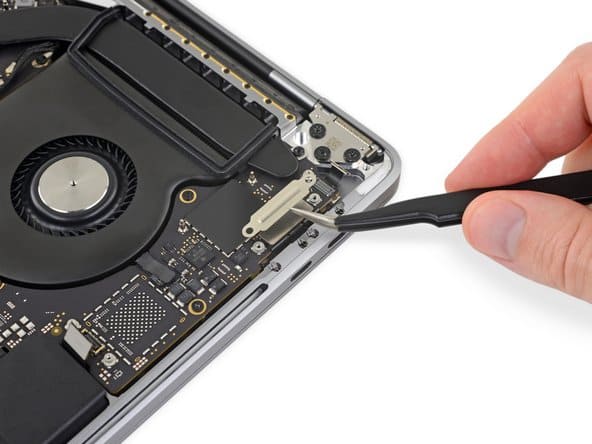

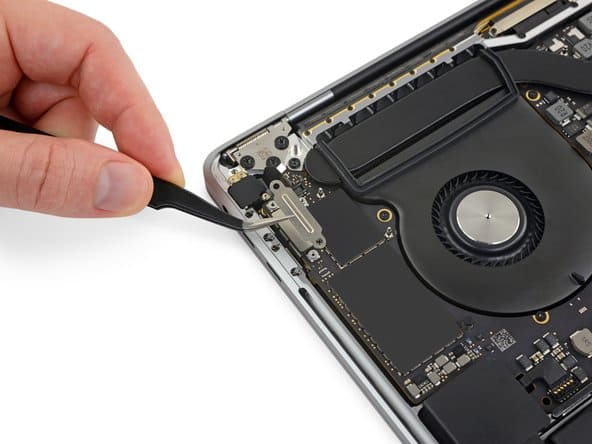

Каждая крышка крепится двумя винтами длиной 1,3 мм. Отверткой T3 Torx выкручиваем все винты с левой и правой части. После этого уберем скобу пинцетом.

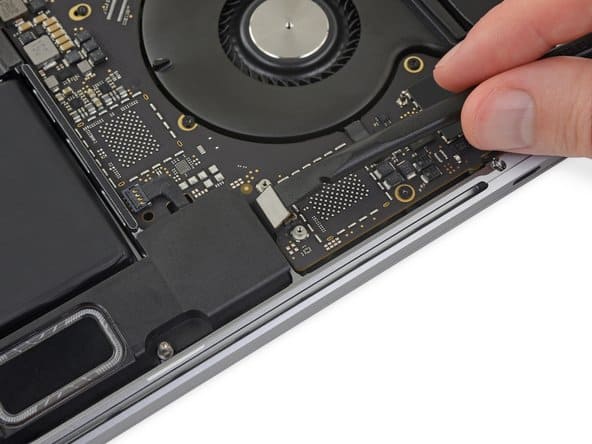

Кабели Thunderbolt

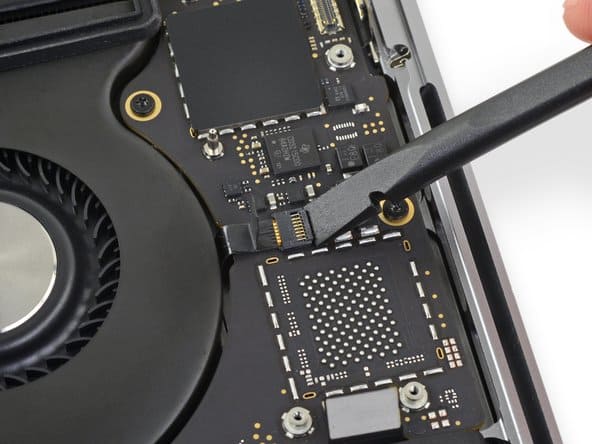

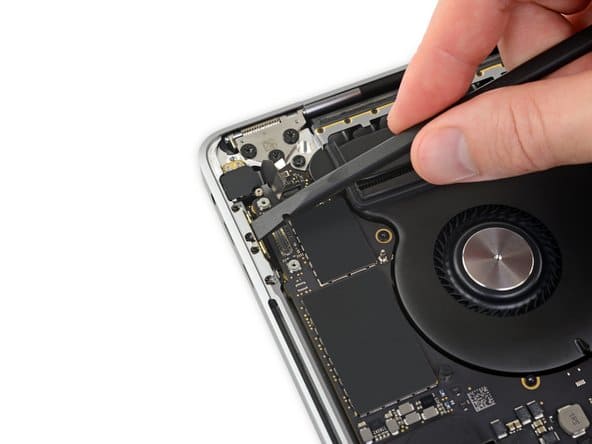

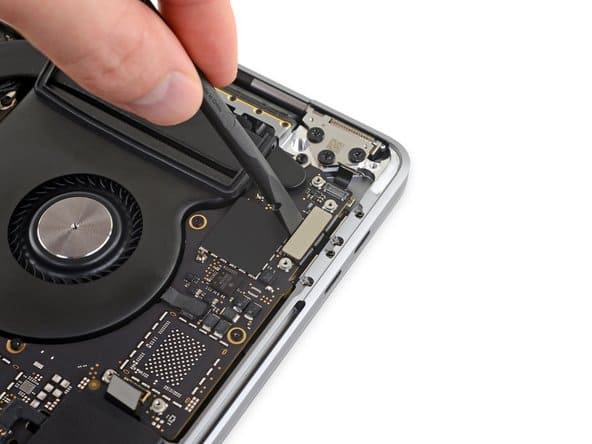

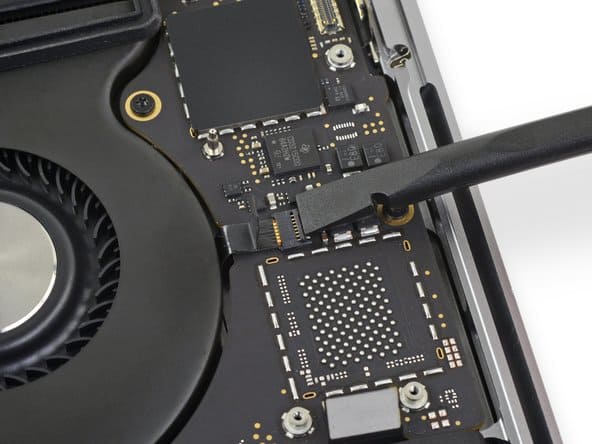

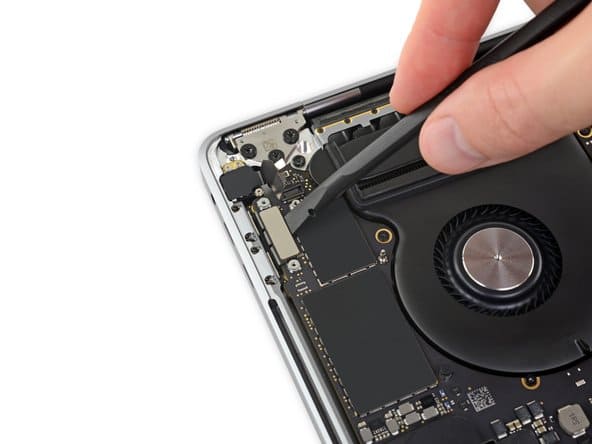

Гибкие кабели Thunderbolt с обеих сторон отсоединяем пластиковой лопаткой. При этом кабель, который слева поддеваем со стороны, которая ближе к вентилятору. Дальше разъемы отодвинем в сторону, чтобы не было помехи для снятия материнской платы.

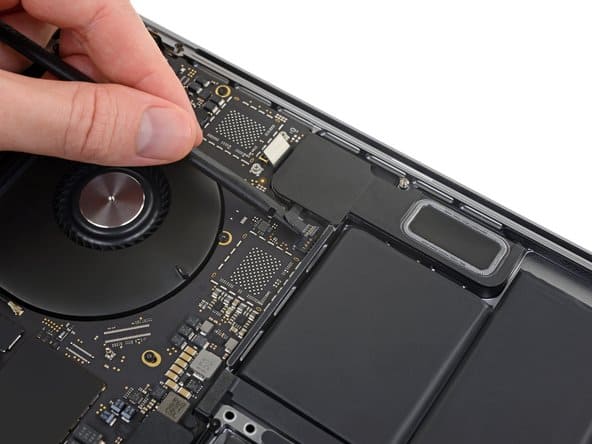

Будем отключать оба разъема динамика

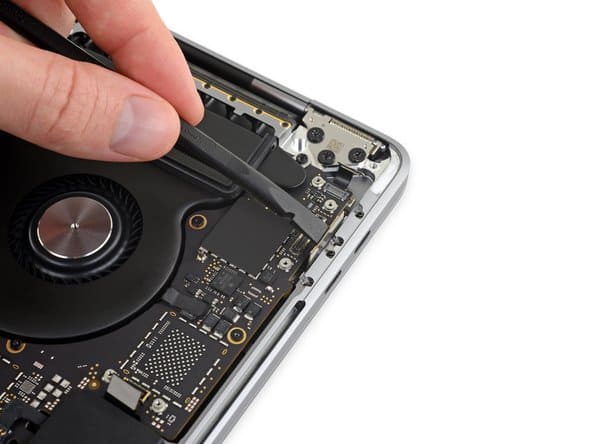

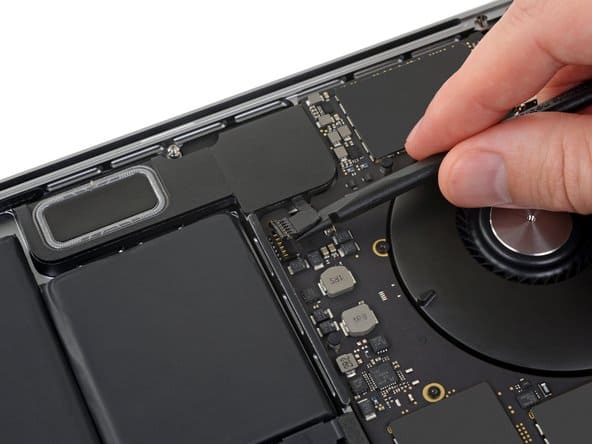

Рядом с разъемом вставляем плоский конец пластиковой лопатки. Поддеваем кабель и отсоединяем сначала один, потом аналогичным образом другой динамик.

Время кабеля микрофона

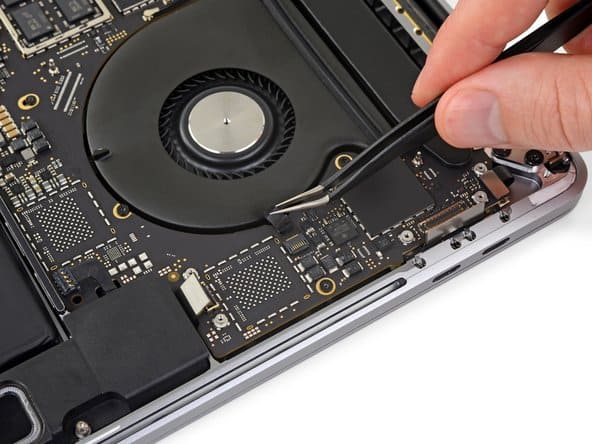

Уберем пинцетом ленту, которой прикрыт разъем кабеля микрофона. После этого пластиковой лопаткой поднимаем защелку на разъеме ZIF и затем пинцетом тянем за ленту кабеля, извлекая сам кабель из разъема полностью.

Отключение антенных кабелей

Жгут антенных кабелей держит один винт размером 2,9 мм. Крутим его отверткой T5 Torx. Теперь можем отсоединить кабели пластиковой лопаткой, нужно просто поднять их из гнезда прямо вверх.

Повторное подключение кабелей проводится путем совмещения каждого из них с разъемом и только после этого кабели фиксируются.

Отвинтим материнскую плату

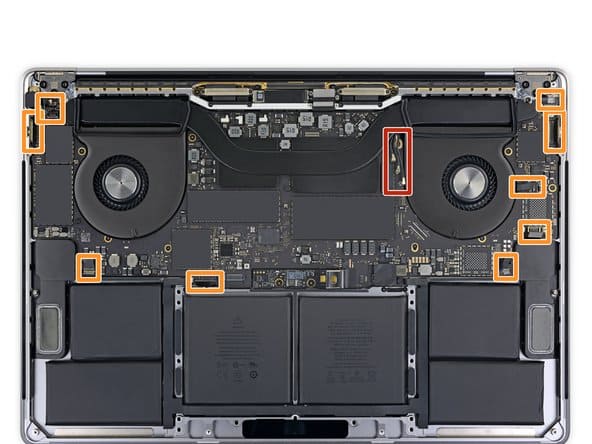

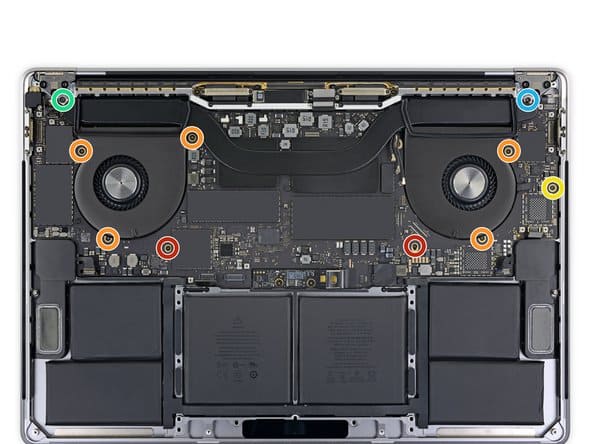

Здесь нужно открутить десять винтов разных размеров. Для этого используем отвертку Torx T3 для двух винтов 2,6 мм, Torx T5 для пяти винтов размером 2,6 мм и одного 3,7 мм, а Torx T8 для одного винта 3,9 мм и одного 4,0 мм. Открутим все винты.

При сборке винты сразу вкручиваем до половины, чтобы была возможность выровнять материнскую плату. Зажимаем винты в том случае, если все проверено и стоит ровно.

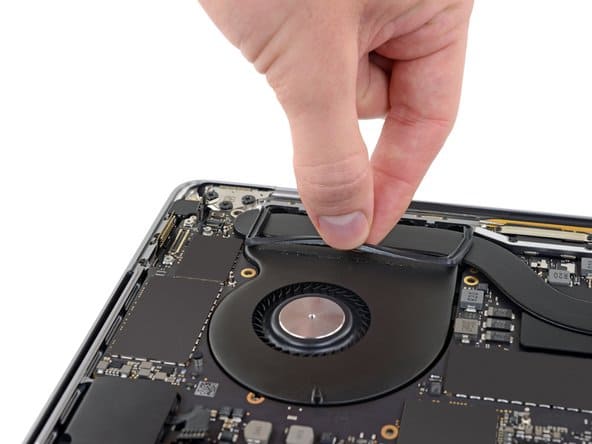

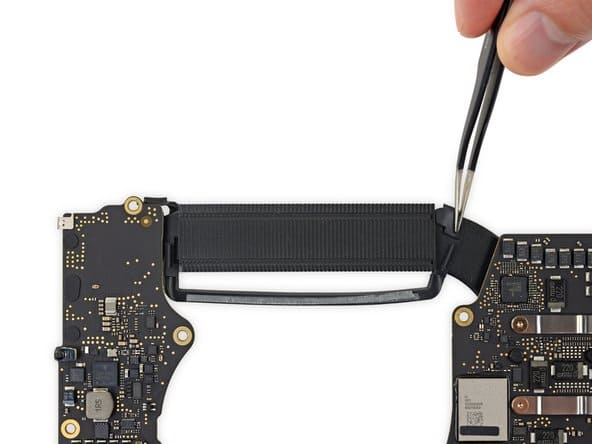

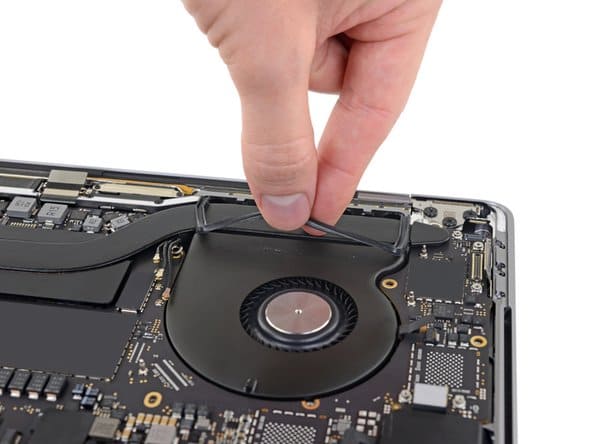

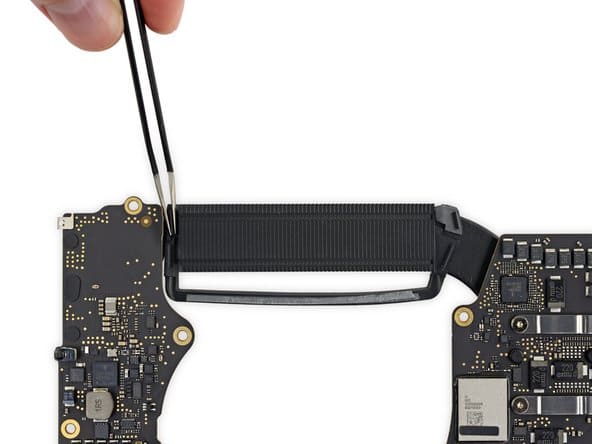

Чистим резиновые демпфирующие полоски

Полоски крепятся к вентилятору клеем, поэтому слегка приподнимаем их и удаляем клей. Если не получается, можно воспользоваться феном, а потом повторить попытку.

Извлекаем материнскую плату

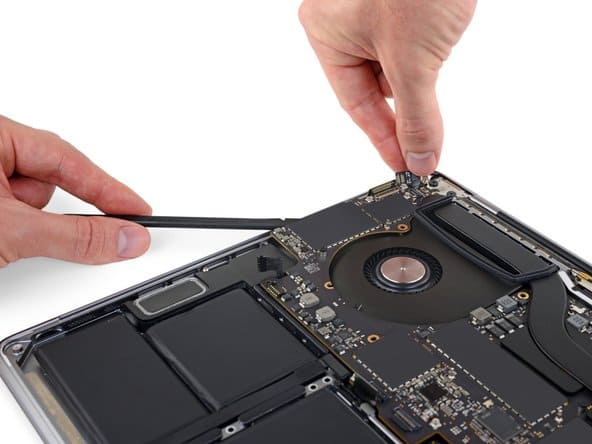

Первое что сделаем, это возьмем пластиковую лопатку и подденем левый край материнской платы вверх.

Главное, чтобы в процессе ремонта материнской плате ничего не мало. Если все же сто-то мешает отодвигаем его в сторону.

Когда ставим обратно материнскую плату, смотрим чтобы соблюдалась соосность резиновых демпферов колебаний. Затем протянем жгут кабеля антенны в отверстие между радиатором и материнской платой. Дальше смотрим, чтобы выровнено было все правильно. Еще следим за кабелями, чтобы не прижать их платой.

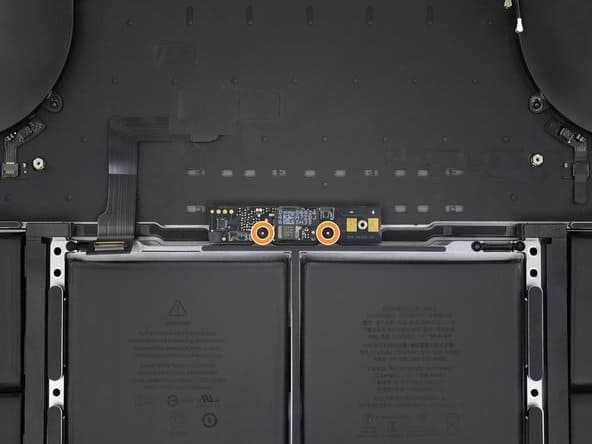

Освободим винты платы аккумулятора

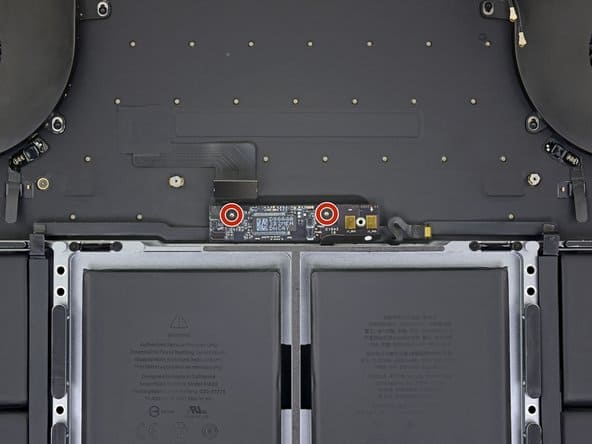

Будем крутить два винта размером 3,2 мм отверткой P2 Pentalobe. На фото отмечены винты для моделей 2016-2017 гг и 2018-2019 гг. Если все получилось переходим к следующему этапу ремонта.

Произведем защиту для экрана и трекпад

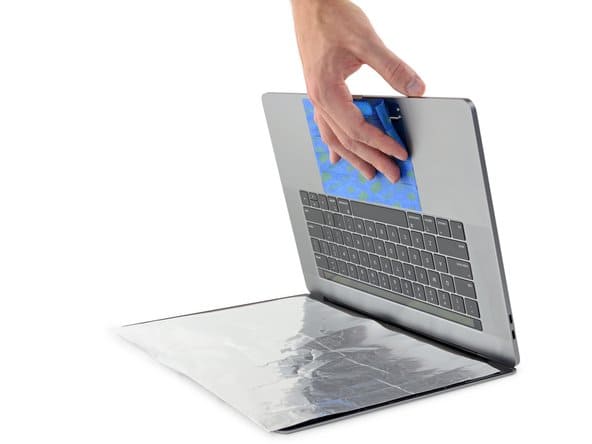

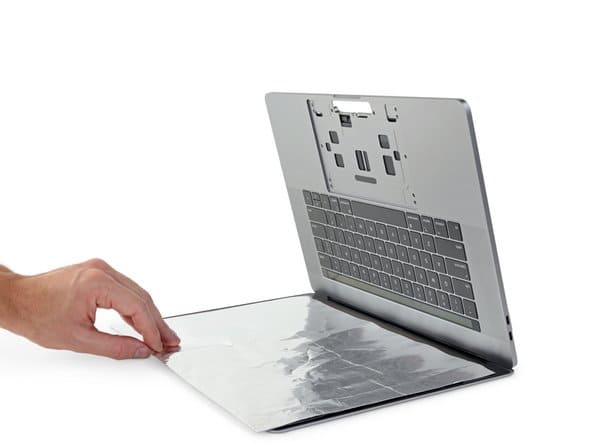

На данном этапе действуем аккуратно. Первым делом защитим компоненты Mac дисплей - фольгой, а трекпад молярной лентой. Дальше как показано на фото, приподнимаем ноутбук, чтобы контролировать поток средства для удаления клея.

Приступим к отсоединению аккумулятора MacBook Pro 15" (2019)

Начнем справа отсоединять аккумуляторную батарею. Возьмем средство для удаления клея и наносим его. Начинаем с края, который ближе к вентилятору. Со средством аккуратно, т.к. большое количество может повредить остальные компоненты Mac. Несколько капель наносим межу двумя элементами справа, ждем когда они стекут к нижней части и ослабят действие клея. Когда средство впиталось, берем пластиковую карту и вставим ее под правую ячейку батареи, в нижнюю ее часть. Возможно тех капель средства было не достаточно и теперь карта не вставляется, тогда нанесем еще немного средства, ждем и пробуем повторно. Карту удалось поместить под батарею, теперь можно ее продвинуть глубже . После этого можно приподнять с ее помощью ячейки аккумулятора, но не извлекать их. Отделили клей и оставили на время на месте карту.

Выполним аналогичное отсоединение элементов батареи с левой стороны.

Приступим к отклеиванию центральных частей аккумулятора

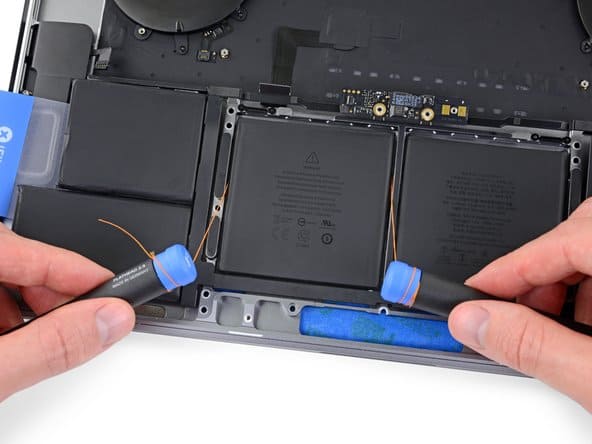

Вдоль верхнего края центральных элементов аккумулятора капаем наше средство. Нанесем больше средства, т.к. под данными элементами есть отверстия, в которые будет стекать часть средства. Теперь ждем пару минут и подготовим прочную нить, лучше ей обмотать что либо, чтобы не повредить руки. Затем продеваем нить под центральный элемент и из стороны в сторону двигая нить отрезаем клей.

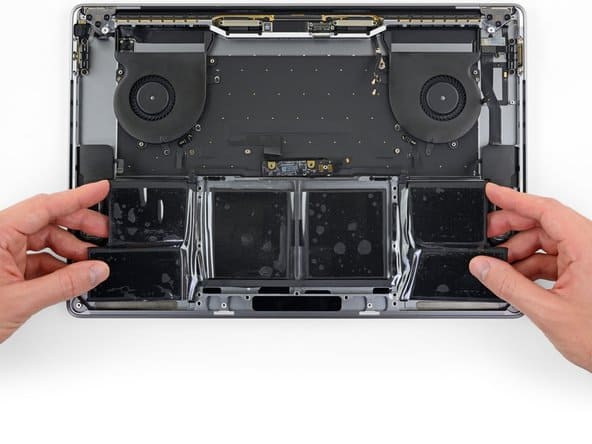

Извлекаем аккумулятор MacBook Pro 15" (2019)

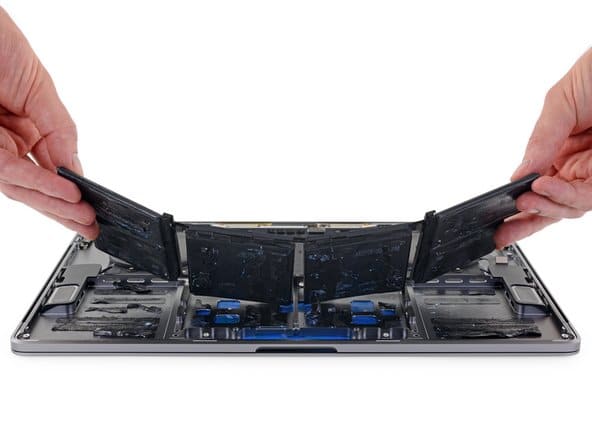

Из корпуса аккуратно достаем батарею руками.

Теперь приводим в порядок место установки новой батареи. Удаляем все остатки клея. При этом совсем мелкие элементы клея можно убрать пластиковым инструментом, после чего все очищаем мягкой тканью с изопропиловым спиртом высокой концентрации.

Ставим новый аккумулятор в MacBook Pro

Сначала проверяем правильность посадки и выравнивание батареи. Дальше следим за всеми кабелями, чтобы ничего не зажать.

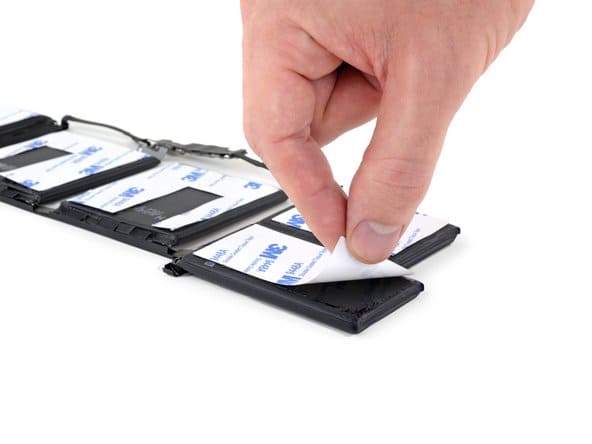

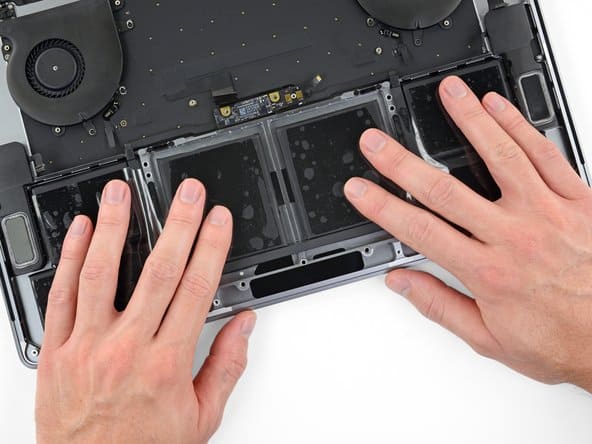

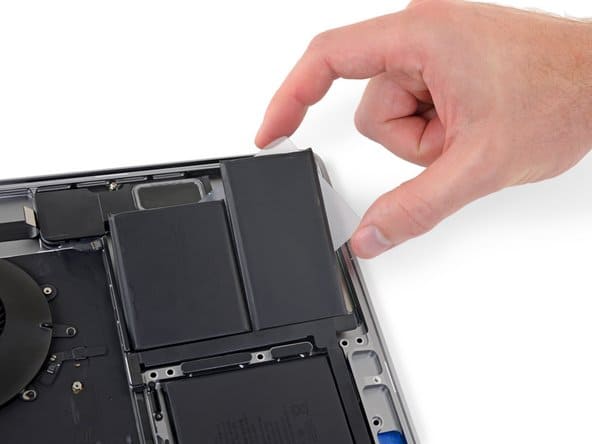

Снимаем пленку с клейкой ленты нового аккумулятора и крепим его в корпусе ноутбука, нажимая и удерживая каждую ячейку в течении 10 сек. Надежно фиксируем аккумулятор в корпусе.

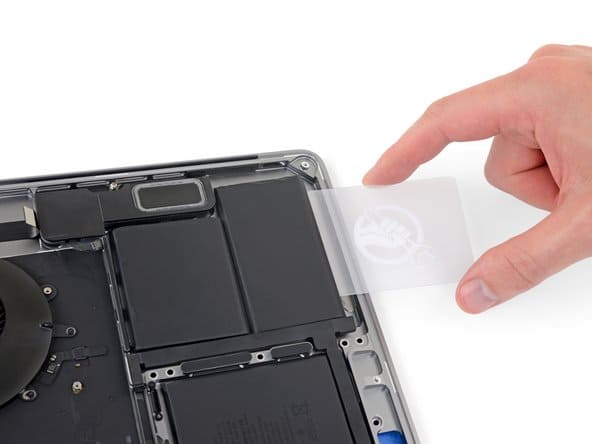

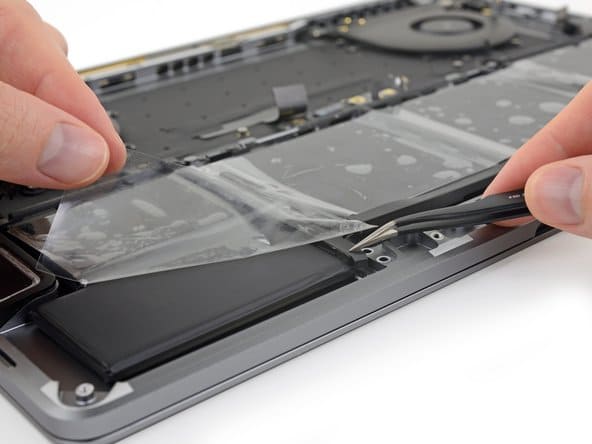

Установили батарею, теперь снимаем с нее прозрачный вкладыш. Важно, чтобы вместе с пленкой не оторвалась черная крышка компонентов батареи, поэтому помогаем пинцетом.

Мы завершили процесс ремонта MacBook Pro 15" (2019). Достали аккумуляторную батарею. Меняем ее на новую и собираем устройство по инструкции снизу вверх.

Установив новый аккумулятор, необходимо выполнить его калибровку, зарядив сначала до 100% и в течении еще двух часов не перестаем заряжать. После истечения времени отключаем зарядку и работаем за ноутбуком до появления окна предупреждения о низком заряде батареи. Тогда сохраняемся и ждем перехода в спящий режим. Ждем еще около пяти часов и ставим заряжаться MacBook опять до 100%. Когда зарядится будем пользоваться в обычном режиме.
