MacBook Air 13" (2017): как заменить экран

В статье рассматриваем как заменить экран в MacBook Air 13" (2017) на новый. Причинами замены экрана могут быть: трещины и сколы, появление цветных точек и линий, а так же отсутствие картинки при включении устройства.

В процессе замены будем использовать такие инструменты: пластиковые лопатки с острым и плоским концом, отвертки, клей для обратной сборки.

Статья информационная. Мы не несем ответственность за ваши действия.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

Перед началом работы

Сделаем так, чтобы ремонт был более безопасным. Для этого включаем ноутбук и разряжаем аккумулятор полностью, чтобы в процессе ремонта не произошло его возгорание или взрыв.

Как заменить экран MacBook Air 13" (2017)

Теперь отключаем ноутбук от сети и следим, чтобы было выключено питание. Дальше закрываем MacBook и переворачиваем его вверх нижней крышкой. кладем на что-то мягкое.

Отвинчиваем заднюю крышку ноутбука

Здесь будем крутить десять винтов. Из них: восемь длинной 2,6 мм, два размером 9 мм. Берем отвертку P5 Pentalobe и крутим их.

Будем открывать нижнюю крышку

Чтобы снять крышку, нам достаточно вставить пальцы между крышкой и корпусом, затем потянуть за крышку вверх и снять ее полностью.

Отключение разъема аккумулятора

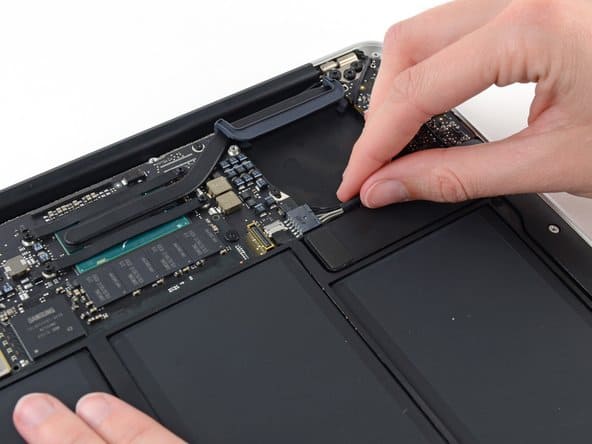

К аккумуляторному разъему крепится прозрачный язычок. Берем его и потянем в направлении к переднему краю и параллельно плате. Главное здесь не поднимать разъем, поскольку есть риск повредить гнездо.

Кабель ввода-вывода

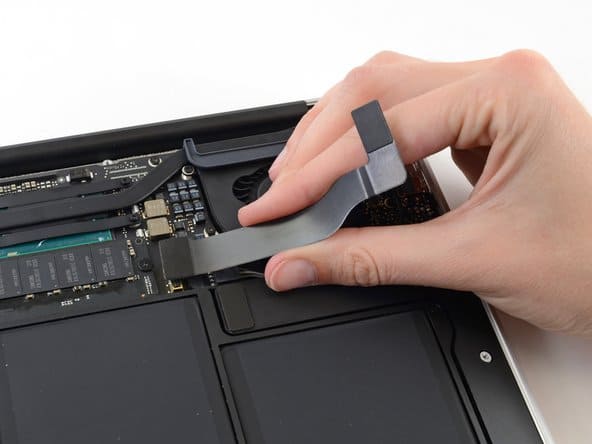

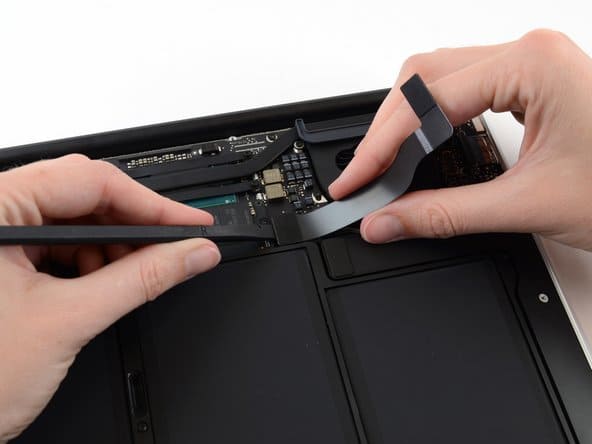

Берем плоскую лопатку и достаем разъем кабеля ввода-вывода из гнезда. Теперь аккуратно освобождаем кабель от клея, крепящего его к верхней части вентилятора. Теперь отключаем кабель с другой стороны. Здесь достаточно глубокое гнездо, поэтому нужно быть предельно аккуратными. Чтобы достать кабель из гнезда возьмем пластиковую лопатку с плоским концом и будем поддевать разные стороны разъема. Отключаем кабель ввода-вывода полностью, подняв вверх.

При сборке обязательно смотрим, чтобы кабель правильно был установлен, иначе ноутбук не загрузится.

Достаем вентилятор из корпуса

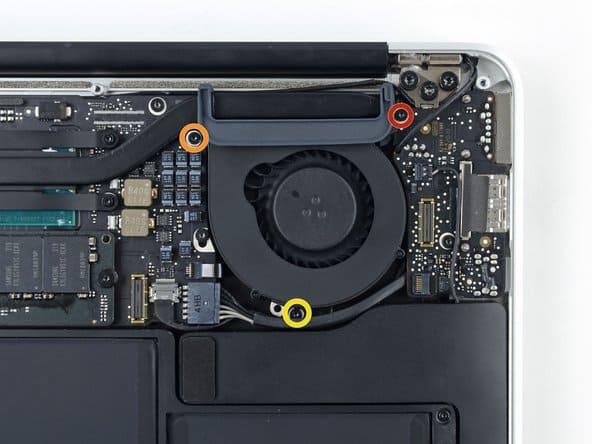

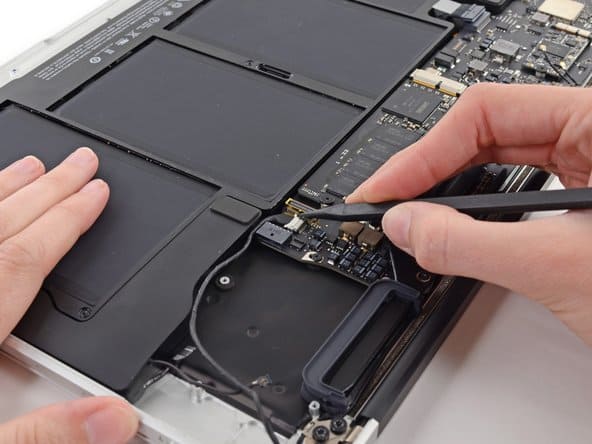

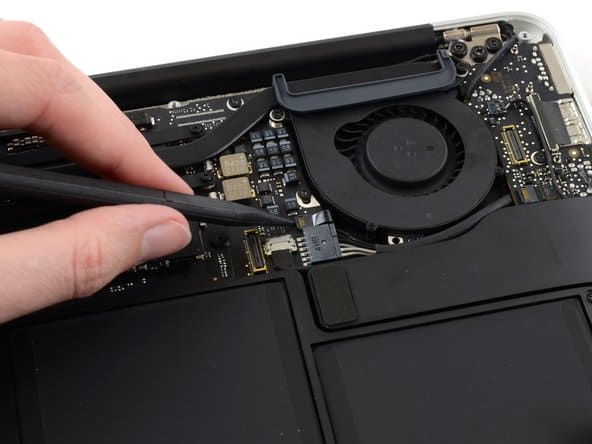

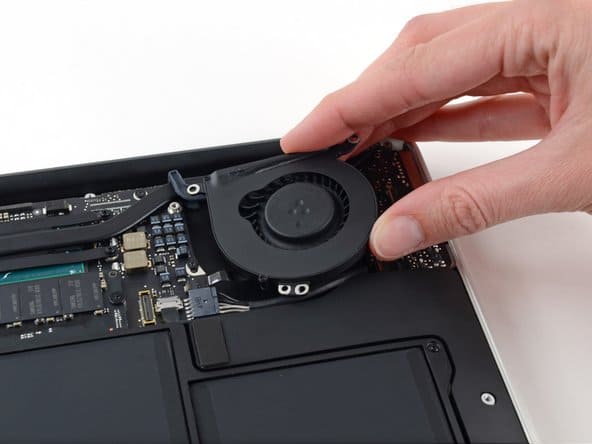

Первое, что мы сделаем, это поднимем пластиковой лопаткой защелку ZIF-разъема кабеля вентилятора. Главное не задеть сам разъем, только защелку. Дальше убираем резиновую прокладку, которая приклеена к верхней части вентилятора. После этого откручиваем отверткой Torx T5 три винта разных размеров (5,2 мм; 3,3 мм; 4,4 мм). Когда винты сняты, поднимаем вентилятор со стороны платы ввода-вывода, вытаскивая из верхней части корпуса. Снимая вентилятор, мы отсоединяем его ленточный кабель, поэтому действуем аккуратно, чтобы не зацепить его.

Отсоединяем плату ввода-вывода

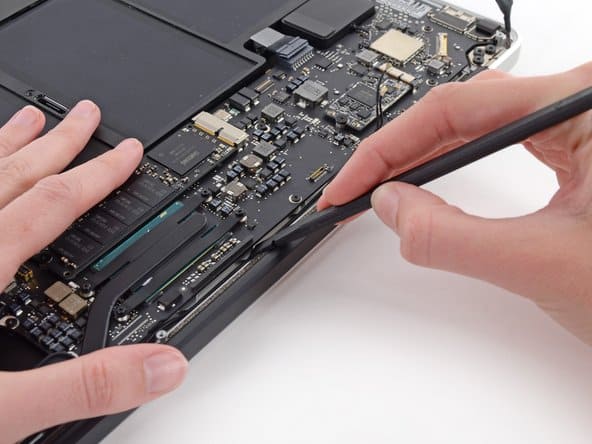

Берем кабель питания и достаем его из разъема на материнской плате, тем самым отсоединяя плату ввода-вывода. При этом тянем кабель параллельно лицевой стороне материнской платы к правому краю ноутбука.

Отключаем разъем кабеля левого динамика

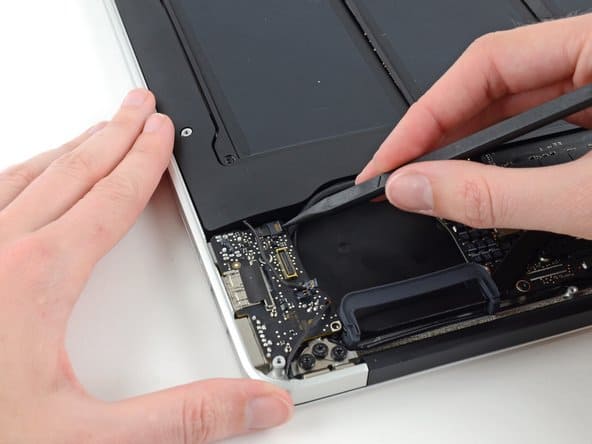

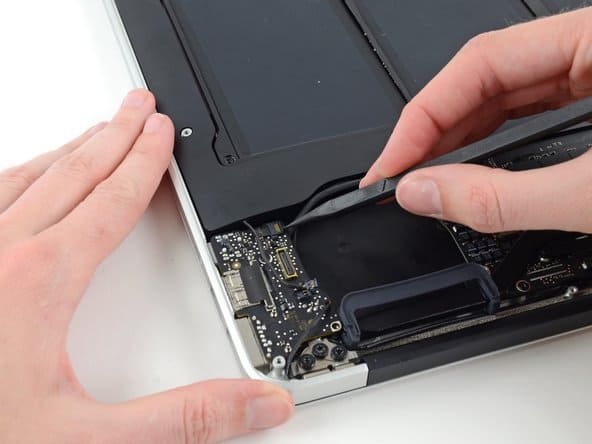

Берем плоскую лопатку и поднимаем разъем вверх, извлекая из гнезда на плате ввода-вывода. Поднимаем из-под проводов.

Защелка разъема ZIF кабеля микрофона

Острым концом пластиковой лопатки аккуратно открываем защелку разъема ZIF кабеля микрофона.

Крутим винт платы ввода-вывода

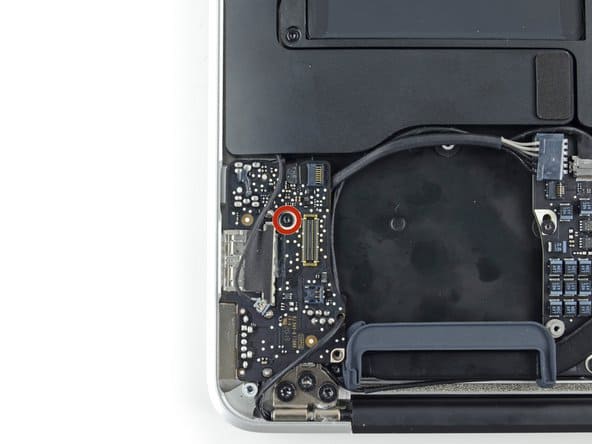

Отверткой Torx T5 крутим один винт размером 4,1 мм, крепящий плату ввода-вывода к верхнему корпусу.

Кабель камеры

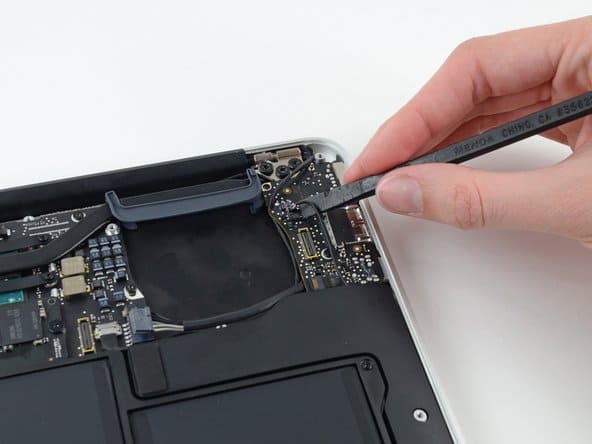

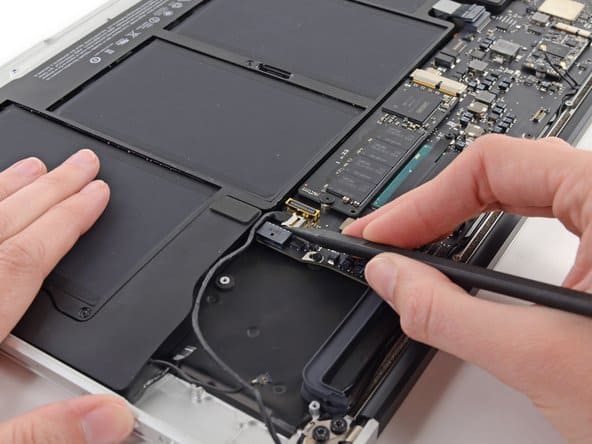

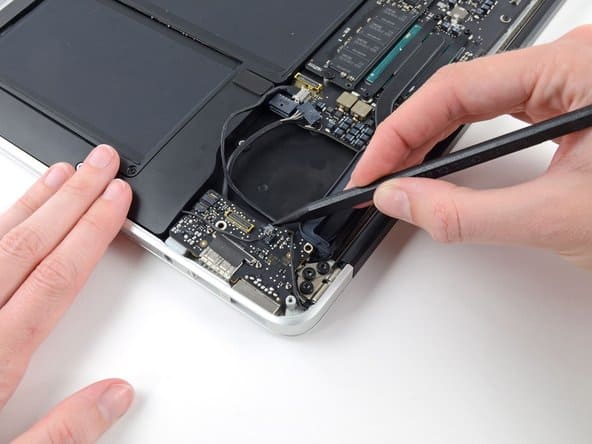

Пластиковой лопаткой с острым концом достаем кабель камеры из углубления на плате ввода-вывода и отодвигаем его в сторону. Смотрим фото.

Вытащим плату ввода-вывода из корпуса

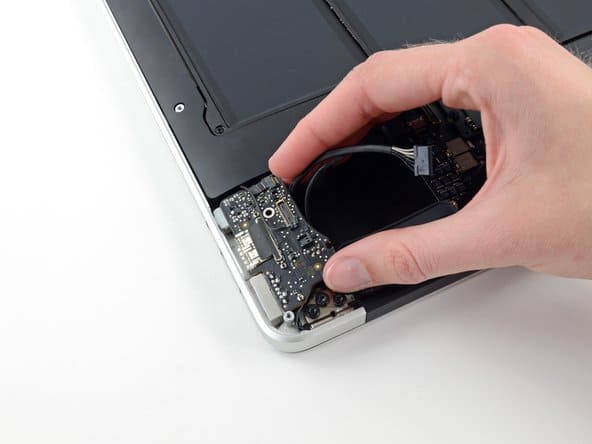

Со стороны материнской платы поднимаем плату ввода-вывода и достаем ее верхнего корпуса. При этом снимая плату, мы отсоединяем кабель микрофона, поэтому делаем все медленно и аккуратно, чтобы не зацепить его.

Антенные разъемы

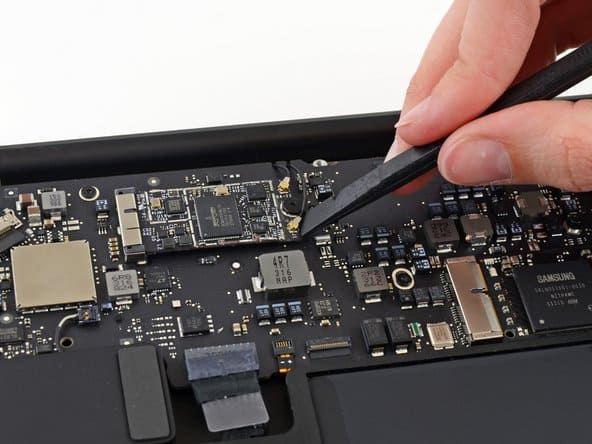

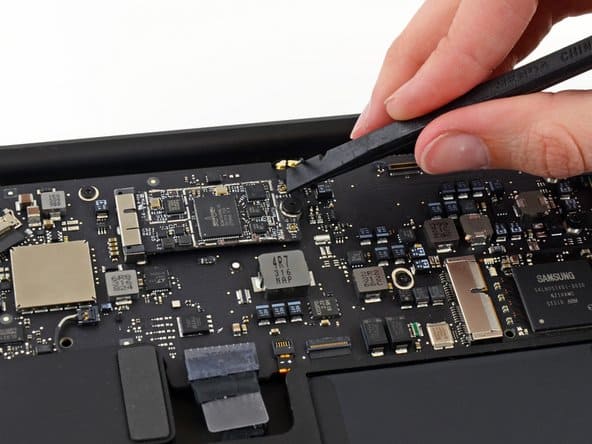

Плоским концом лопатки достаем каждый из антенных разъемов из гнезд на карте AirPort/Bluetooth.

Отсоединяем кабель камеры

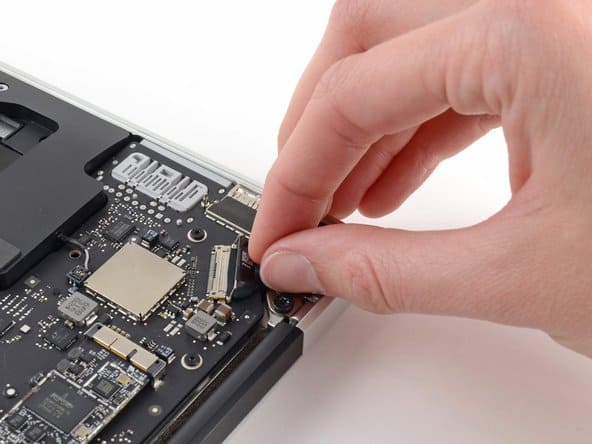

Кончиком пластиковой лопатки отключаем разъем кабеля камеры. Чтобы аккуратно вытащить разъем из гнезда нажмем сначала на одну сторону, затем на другую его сторону. Отсоединяем кабель от разъема, тянем его к переднему краю ноутбука, параллельно лицевой стороне платы ввода-вывода. Важно не поднимать его вверх, т.к. есть риск повредить гнездо.

Отключим разъем кабеля данных дисплея

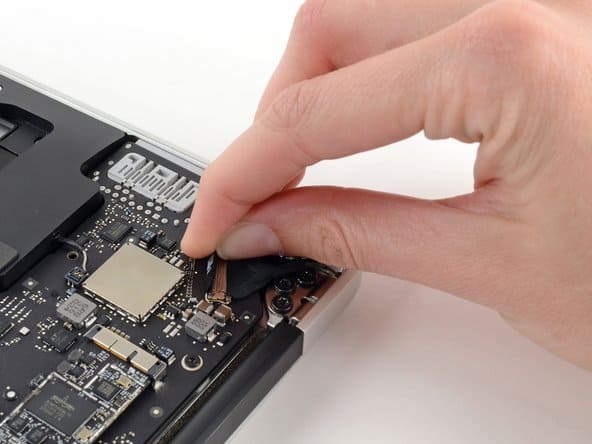

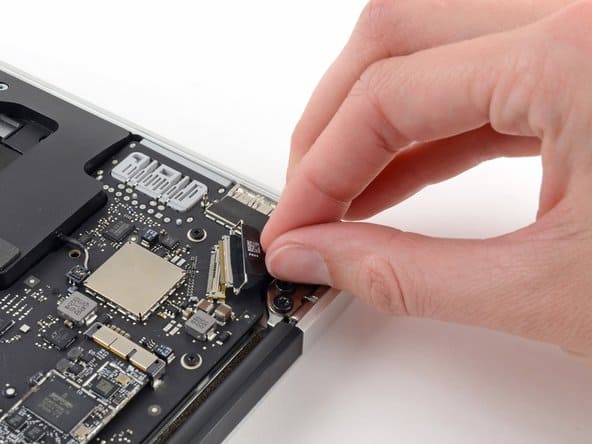

Берем за пластиковый язычок, который есть на разъеме кабеля данных дисплея. Это нужно, чтобы разблокировать разъем. Дальше тянем прямо из гнезда разъем кабеля данных дисплея. Здесь важно не поднимать, а тянуть разъем.

Крутим внутренние винты петель

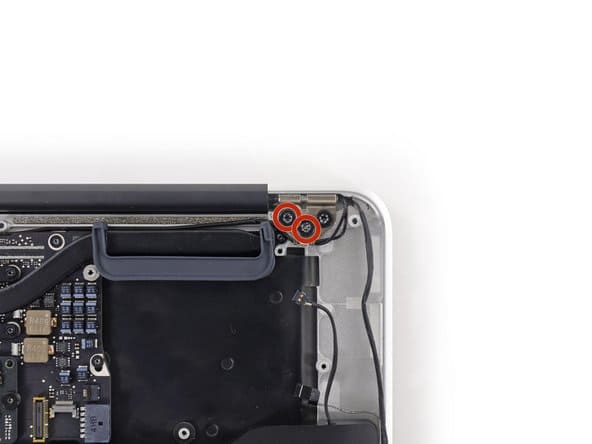

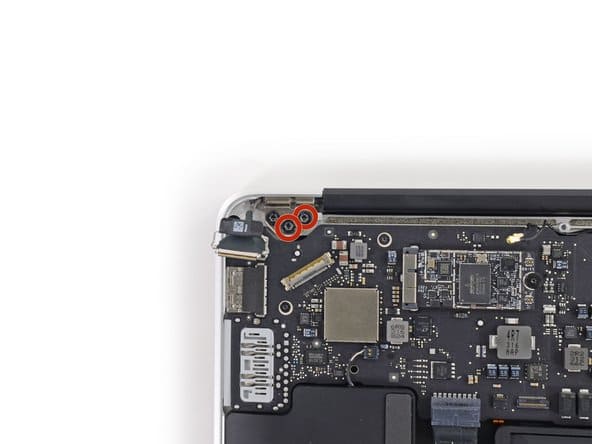

Крутим четыре внутренних винта петель дисплея размером 5,6 мм (по два на каждой петле). Для этого берем отвертку Torx T8 и приступаем. При этом внешние винты оставляем, чтобы было проще разобрать ноутбук.

Выдвигаем антенные кабели и открываем MacBook

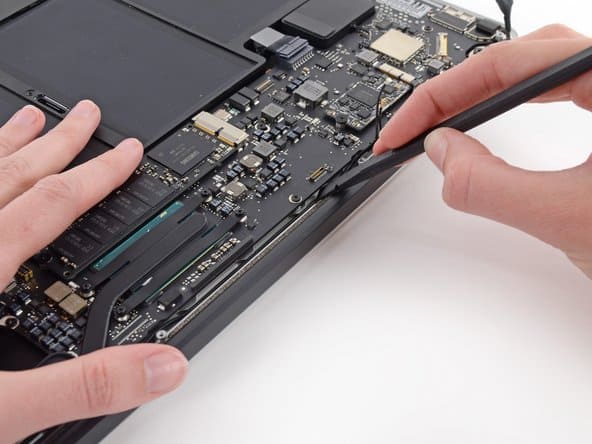

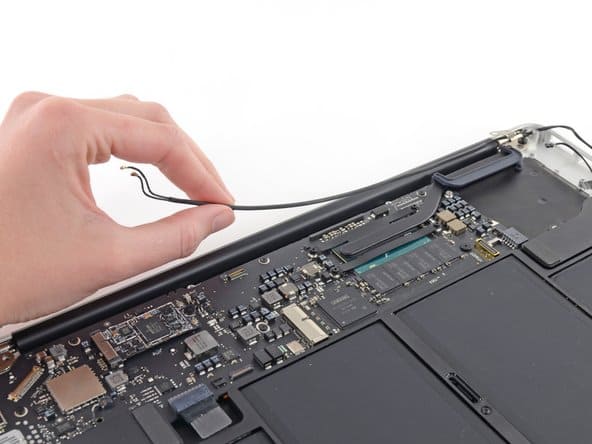

В верхней части есть канал, где проходят антенные кабели. Осторожно выводим их из этого канала. Дальше открываем наш ноутбук и ставим на стол как показано на фотографии.

Открутим оставшиеся винты петель дисплея

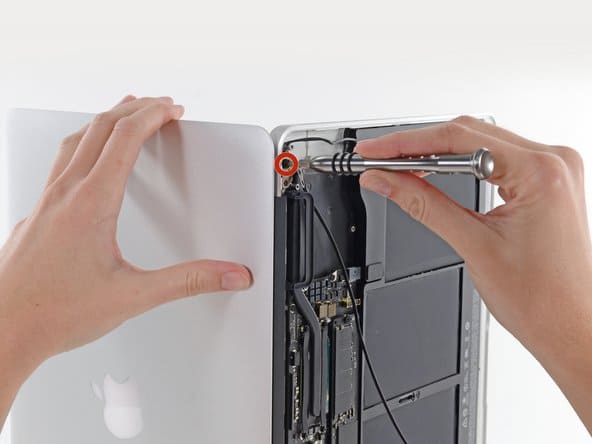

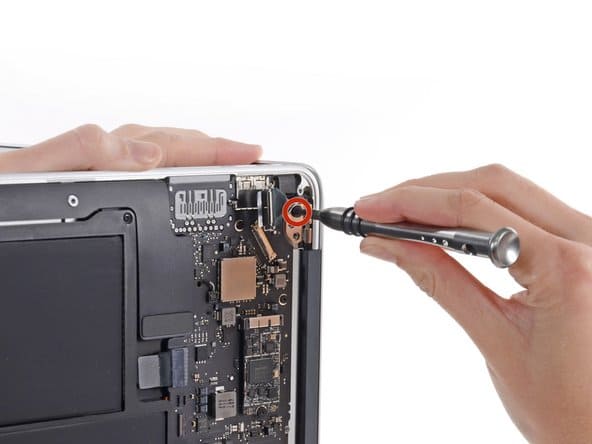

Для начала крутим винт левого кронштейна. Берем отвертку Torx T8 и удаляем винт размером 5,6 мм. Дальше перевернем ноутбук и откручиваем такой же винт с правого кронштейна. При этом держим две части устройства, чтобы они случайно не упали.

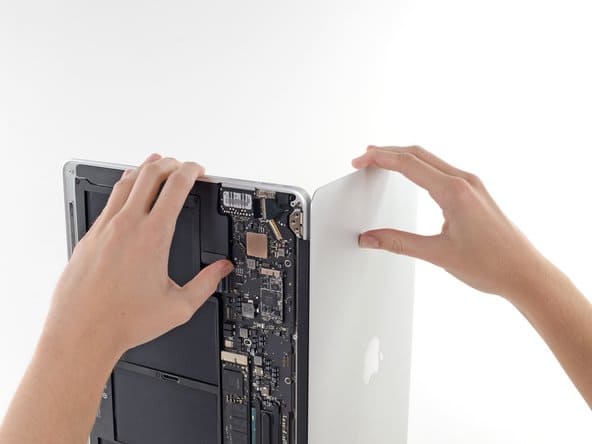

Снимаем дисплей MacBook Air 13" (2017)

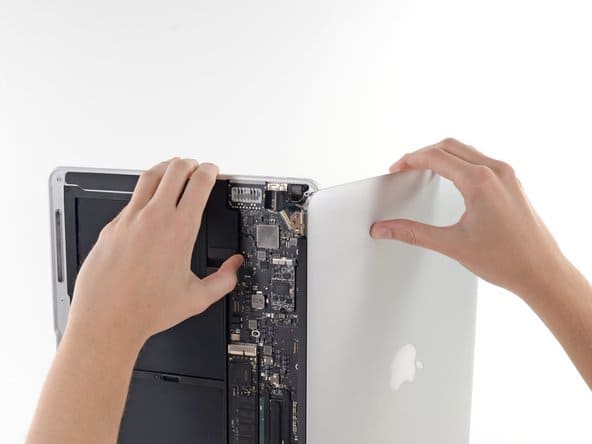

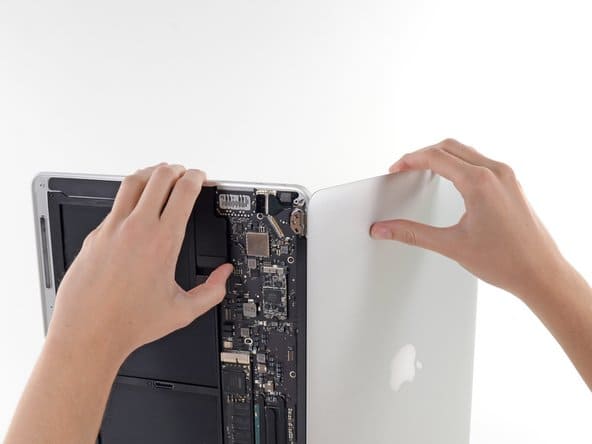

Чтобы петли могли высвободится из пазов, чуть приоткрываем дисплей. Затем прижимаем верхнюю часть корпуса слегка к экрану, а потом отодвигаем от петель. Когда петли освободились, снимаем дисплей и отложим его в безопасное место.

Собирая ноутбук обратно, возьмем плоскую лопатку для того, чтобы антенну Wi-Fi/Bluetooth заправить обратно в канал.

Мы закончили разбирать ноутбук и сняли экран в MacBook Air 13" (2017). Теперь можем взять новый дисплей и собрать наше устройство в обратном порядке, следуя инструкции снизу вверх.
