MacBook Air 15" (2023): как заменить экран

В этой статье расскажем как заменить экран в MacBook Air 15" (2023). Это необходимо в том случае, если экран перестал включаться при запуске ноутбука, либо на нем появились цветные полосы и пятна, а возможно трещины и сколы.

В процессе ремонта нам понадобятся следующие инструменты: скотч, пластиковая лопатка с плоским и острым концом, отвертки, пинцет с тупыми и острыми концами, присоска, пластиковая отмычка (медиатор), новый клей для сборки MacBook в обратном порядке.

Статья всего лишь информационного характера. Ответственности за ваши действия мы не несем.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

Займемся подготовительным этапом

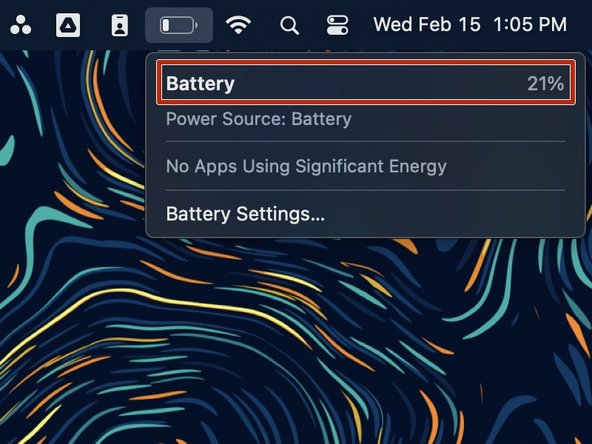

Чтобы не произошло возгорание или взрыв аккумулятора при его случайном повреждении, дадим ему разрядиться до 20%. Данная процедура снизит риск возгорания.

Как заменить экран MacBook Air 15" (2023)

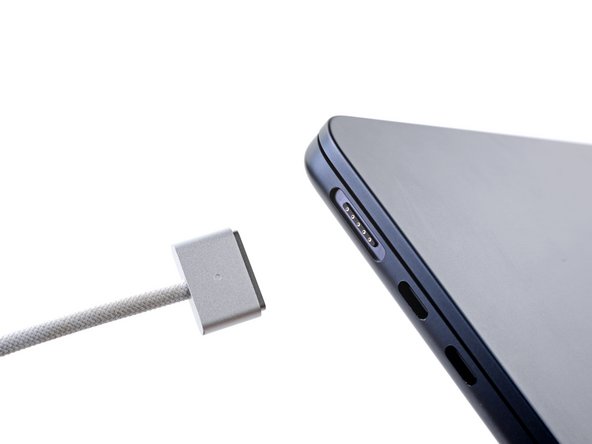

Проверяем все ли провода отключены от ноутбука. Дальше выключаем его полностью. Опускаем экран и переворачиваем MacBook вниз дисплеем. Во время ремонта устройство не открываем, пока не будет отключен аккумулятор.

Приступим к отсоединению задней крышки

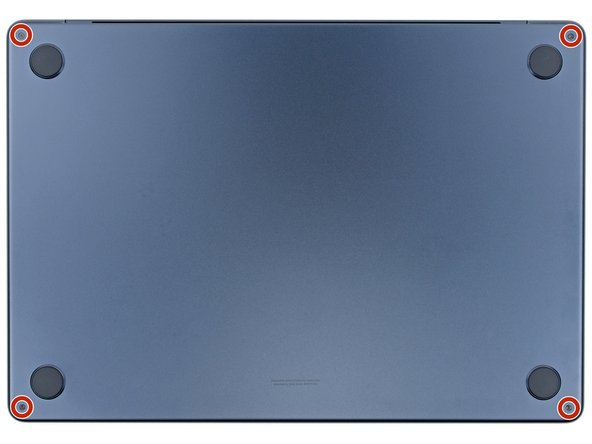

Крепится крышка четырьмя винтами размером 6,4 мм. Берем отвертку P5 и отвинчиваем их. Дальше кладем винты в надежное место, чтобы в процессе сборки не возникло трудностей в поиске нужного винта.

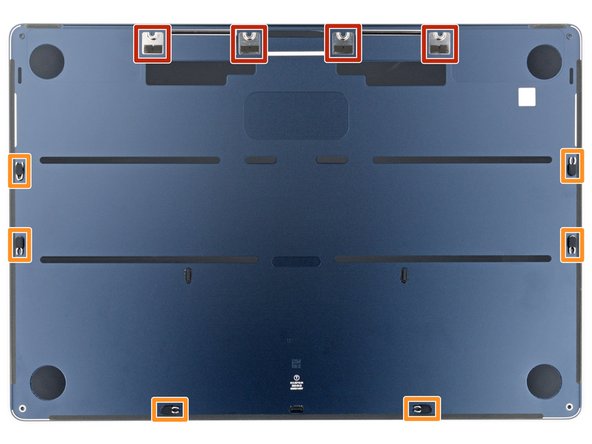

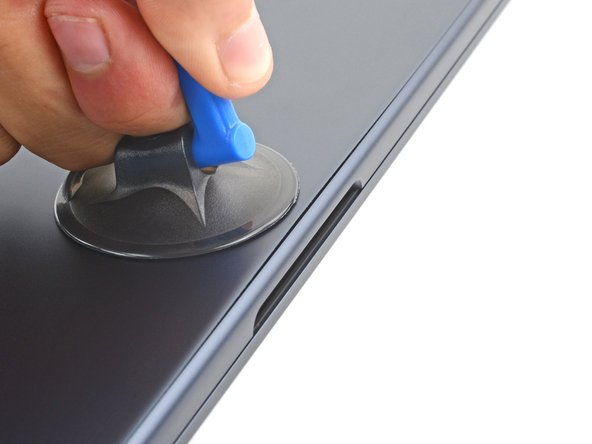

Начнем снимать нижнюю крышку

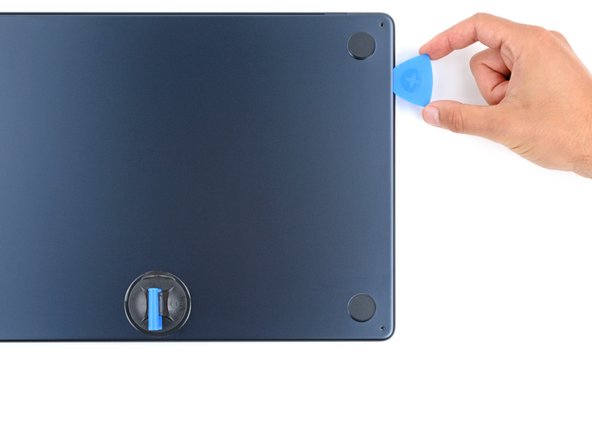

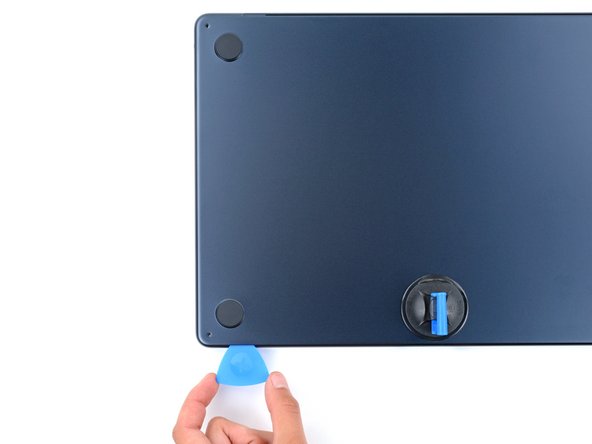

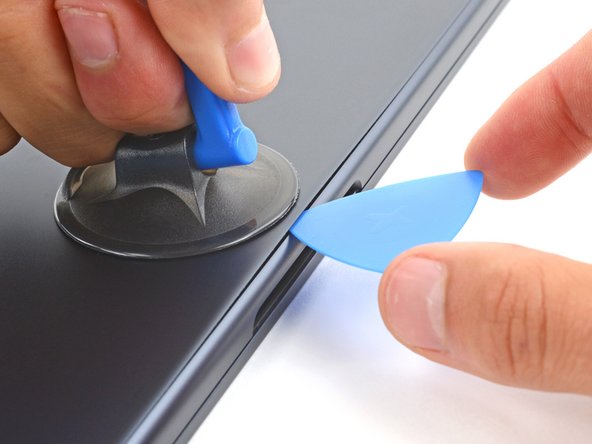

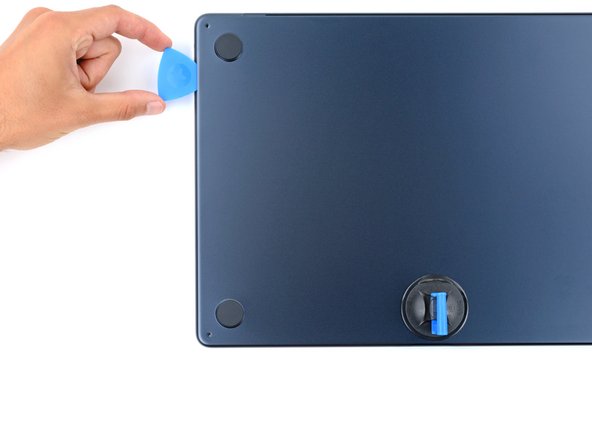

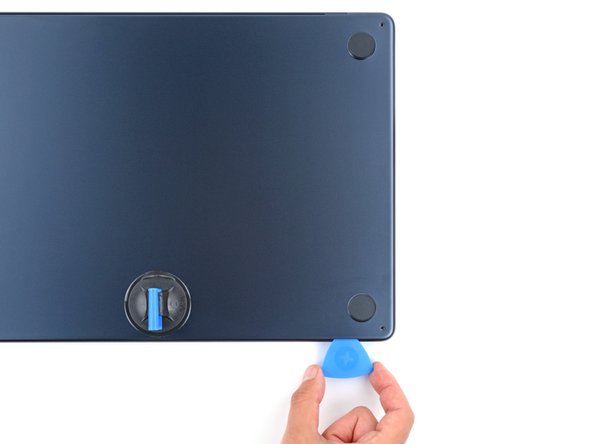

Здесь нам нужна присоска. Берем ее и присоединим к передней стороне крышки по центру. Дальше поднимаем ее вверх, чтобы появилась щель между корпусом и крышкой. В отверстие вставляем медиатор и начинаем передвигать его в правый угол, чтобы начать отсоединять зажимы, которые держат крышку. Теперь проводим отмычку по правому краю и отделяем еще два зажима. Повторим аналогичные действия с левым углом и краем ноутбука. Таким образом у нас получится отсоединить все зажимы крышки.

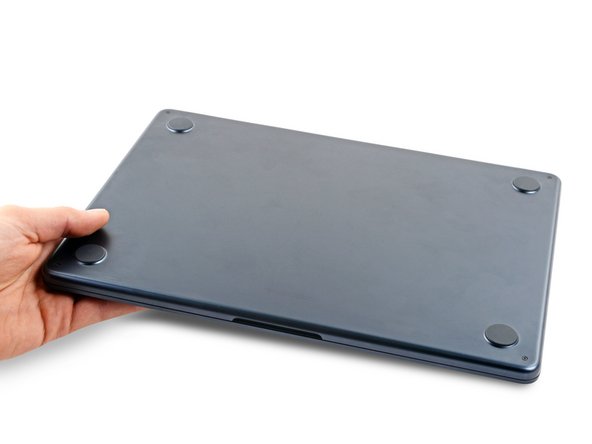

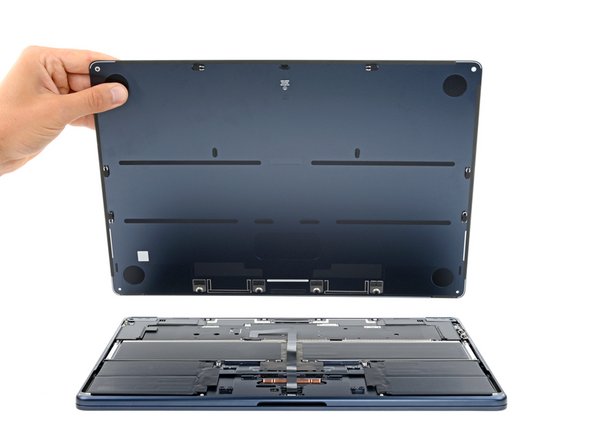

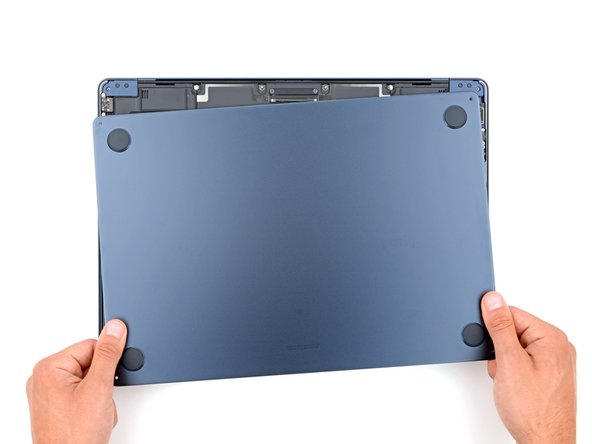

Можем убрать крышку MacBook

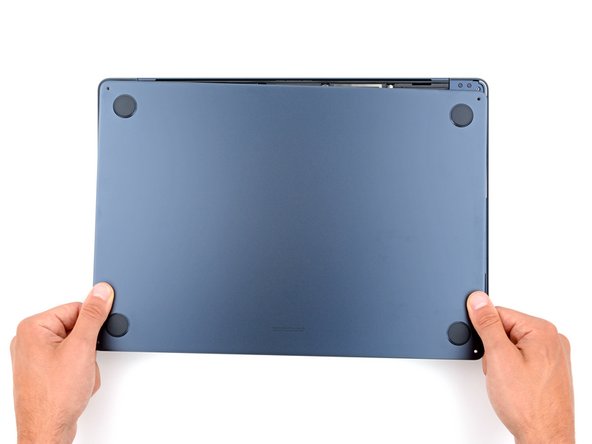

Чтобы снять крышку полностью, нам необходимо отсоединить ее от четырех штук скользящих выступов, расположенных вдоль заднего края крышки. Захватываем крышку руками и резко тянем сначала один, затем другой угол вниз от задней стороны. Поднять вверх можем только тогда, когда отсоединены выступы. После освобождения, крышку кладем в безопасное место.

Устанавливаем крышку следующим образом: сначала совместим скользящие выступы с головками винтов, затем нажмем на крышку и двигаем к заднему краю для закрепления язычков, чтобы она перестала скользить. При этом контролируем обе стороны одновременно и смотрим нет ли зазора у задней стороны. При его отсутствии нажимаем и фиксируем крышку на зажимах. В этом случае будет слышно щелчки.

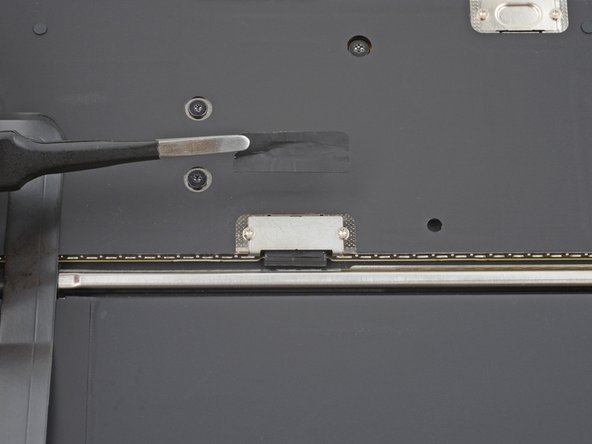

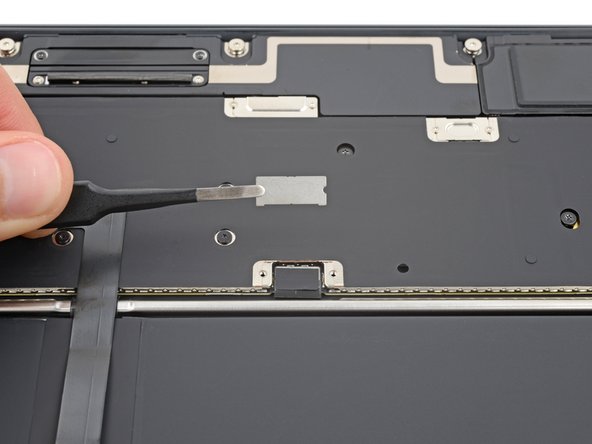

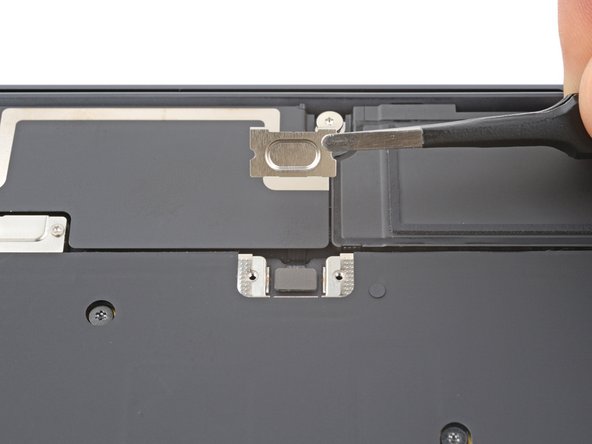

Крышка разъема аккумулятора

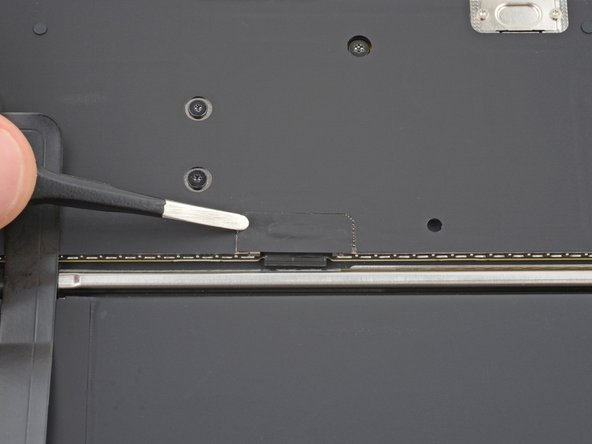

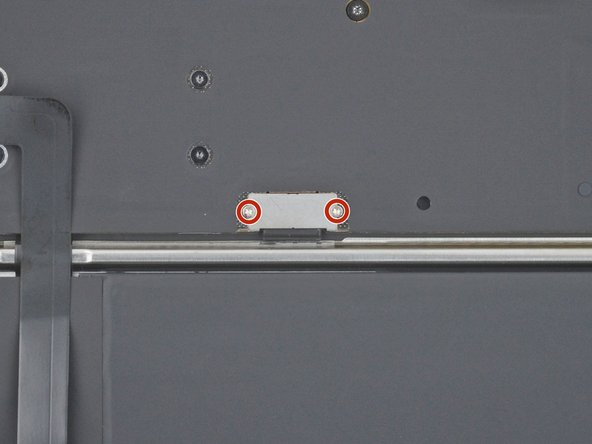

Для начала снимем черную ленту, которая закрывает крышку. Делаем это пинцетом с тупыми концами. После этого крутим две штуки винтов размером 1,5 мм с помощью отвертки Torx T3(Torx T4). Открутили, теперь пинцетом снимаем крышку разъема аккумулятора.

Переходим к отсоединению разъема аккумулятора

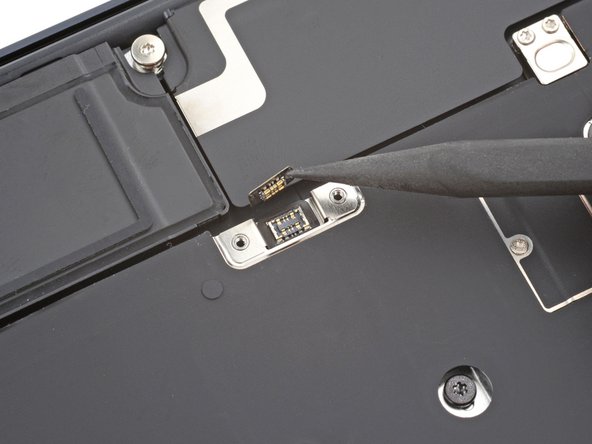

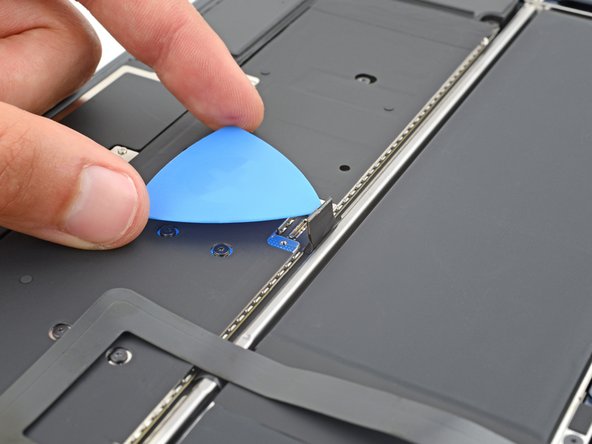

Данный разъем отключим пластиковой отмычкой. Берем ее и достаем разъем прямо из гнеда вверх.

Возвращать на место такой разъем будем сначала выровняв его над гнездом, затем фиксируем одну сторону, после этого вторую.

Будем снимать крышку левой петли и кабеля динамика

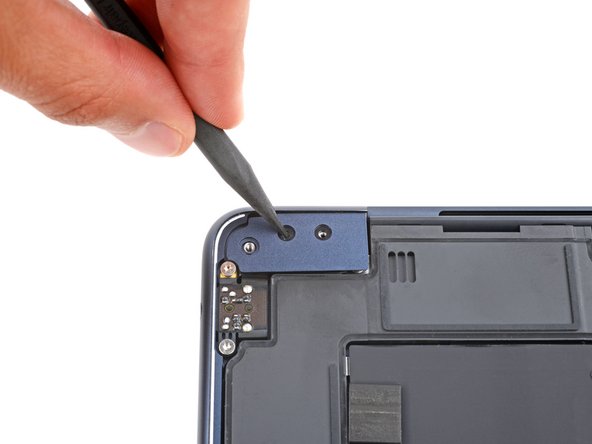

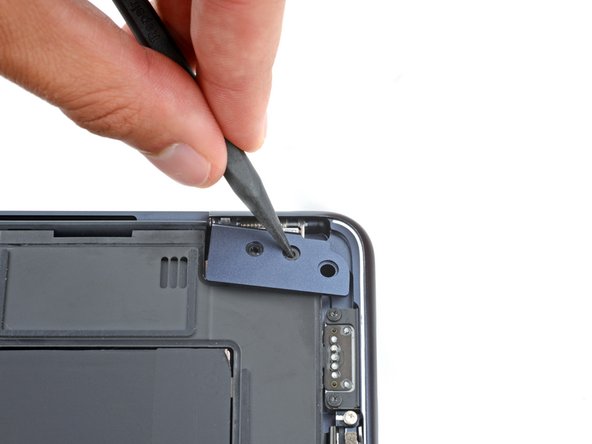

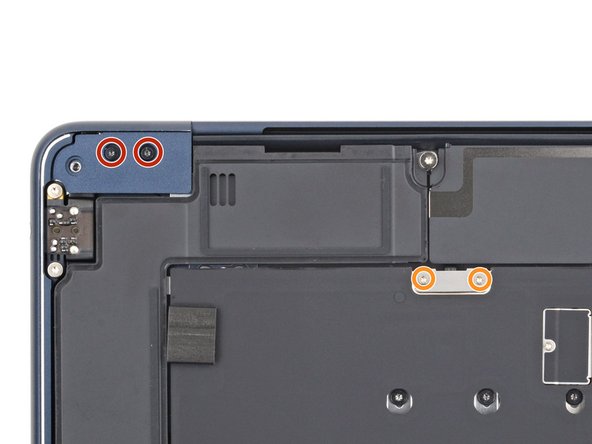

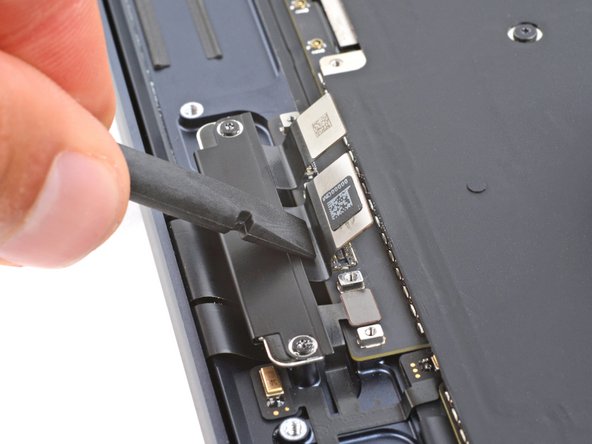

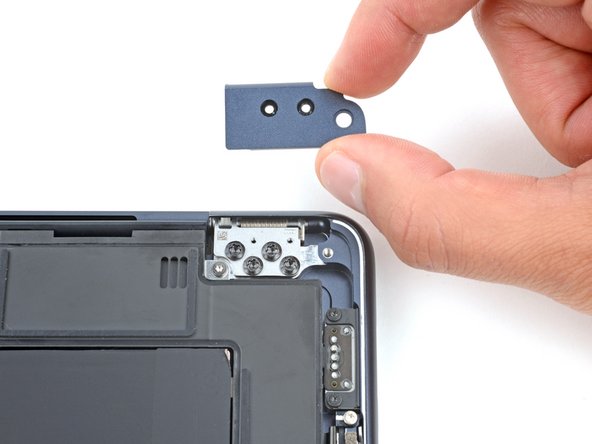

Здесь нужна отвертка Torx T3, чтобы открутить четыре винта, из них две штуки размером 2,6 мм и еще две штуки - 1,5 мм. Отвинчиваем их. После этого пинцетом убираем крышку кабеля динамика. Дальше острым концом пластиковой лопатки отодвигаем крышку петли от задней части корпуса до тех пор, пока не сможем взять ее руками и снять полностью.

Теперь удалим правый динамик

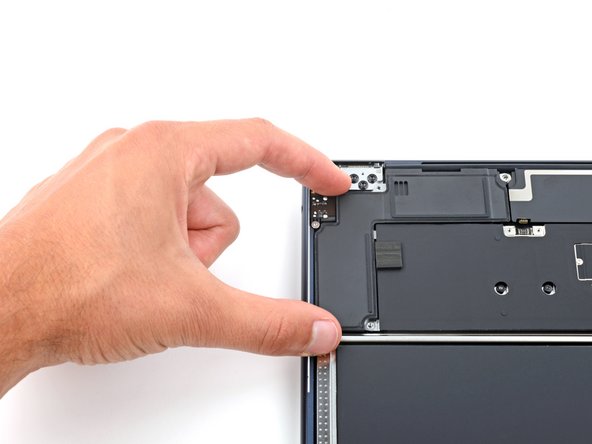

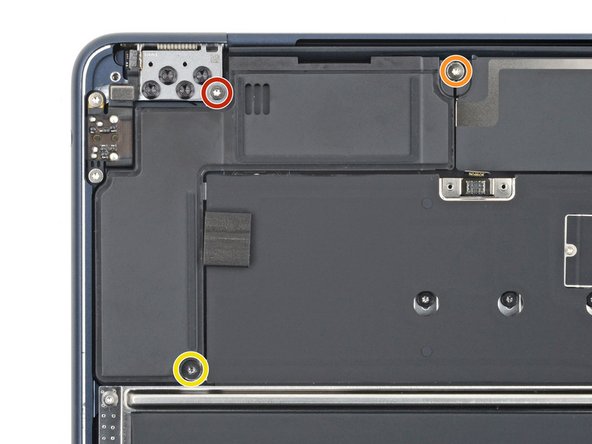

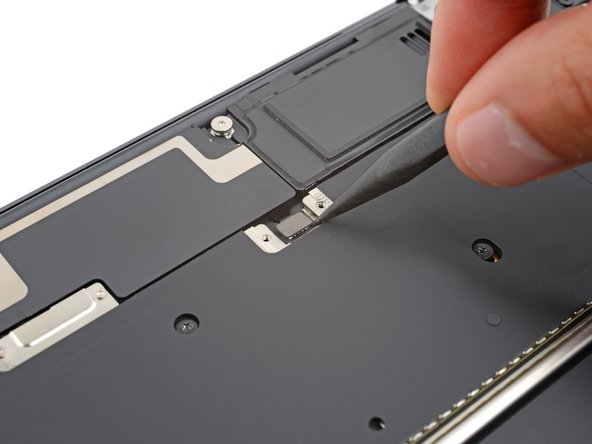

Помним, что наш ноутбук перевернут, так что правый динамик, это тот, который слева сейчас. Итак приступаем к отключению динамика. Берем пластиковую лопатку с острым концом и отсоединяем разъем динамика. Затем воспользуемся отверткой Torx T5 и крутим винт размером 2,7 мм и винт - 5,5 мм. на верхней стороне динамика. Остался еще один винт снизу размером 3,5 мм. Крутить его будем отверткой Torx T6. Обращаем внимание на кабель в верхнем углу, он не должен задевать материнскую плату, чтобы не повредиться. Теперь аккуратно берем правый динамик руками и левый его край поднимаем над рамкой и переместим влево так, чтобы убрать полностью динамик.

Перед тем как динамик установим на место, проденем кабель под левый край штанги антенной.

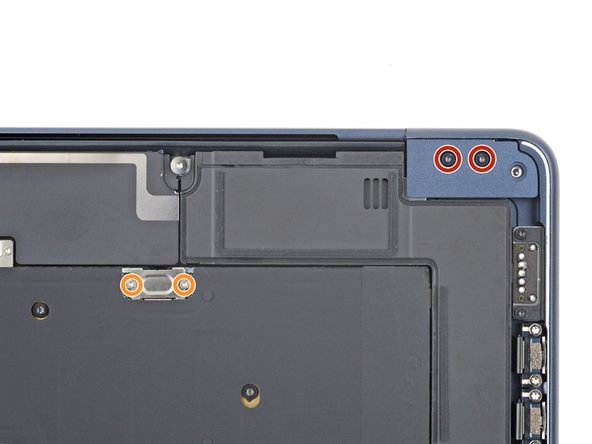

Время убрать крышки кабеля динамика и левой петли

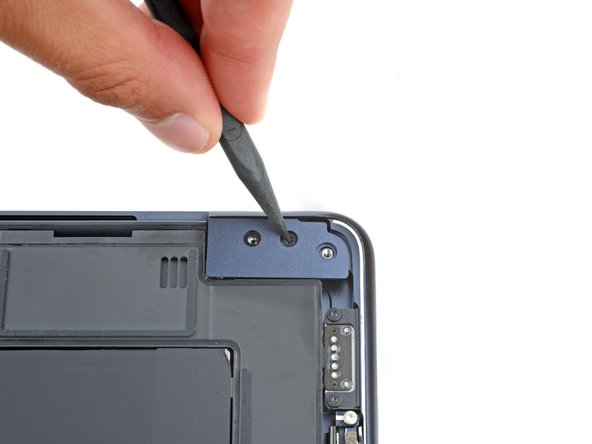

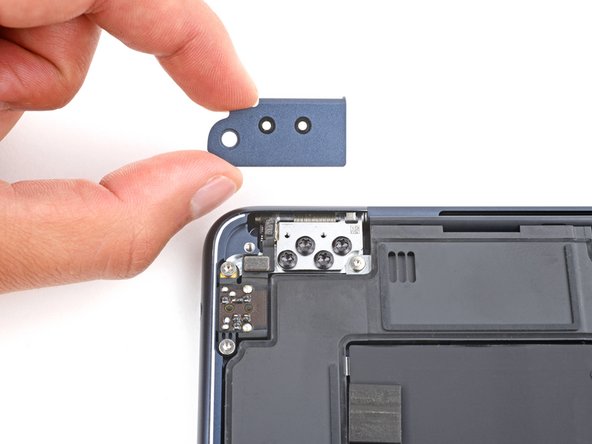

Берем отвертку Torx T3 и откручиваем два винта петли размером 2,6 мм и еще два винта, держащие крышку кабеля динамика, они длиной 1,5 мм. Помним, что все винты должны быть в надежном месте, чтобы не потеряться. После откручивания крышек, берем пинцет и снимаем первым делом крышку кабеля динамика. Затем острым концом лопатки сдвигаем крышку петли до возможности взять ее руками и снять полностью.

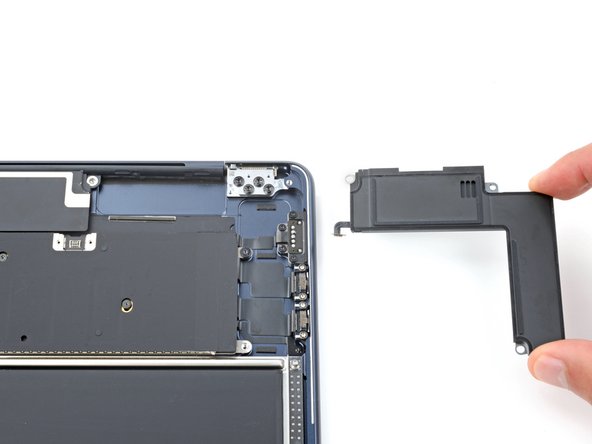

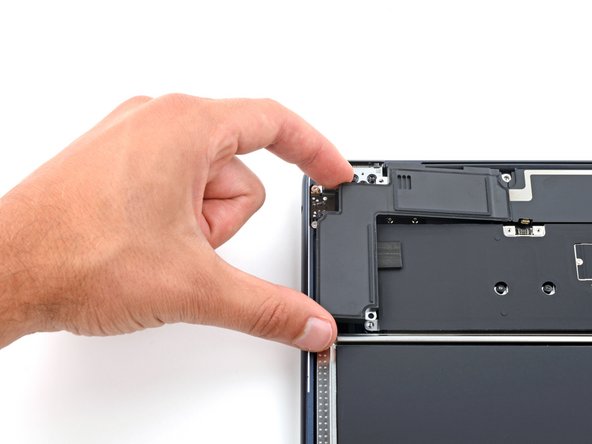

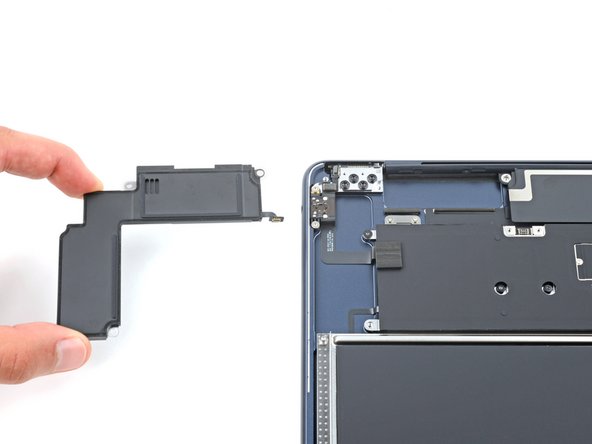

Можем удалить левый динамик

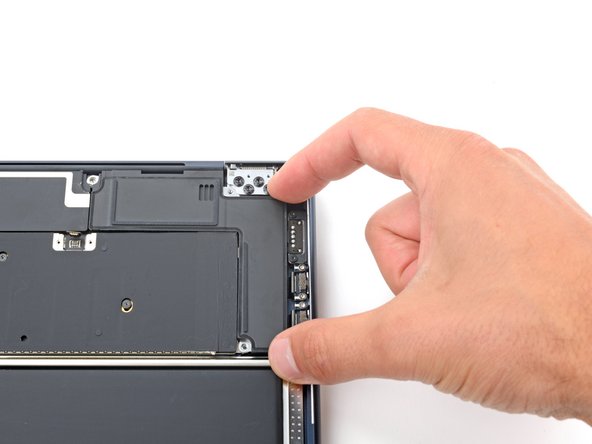

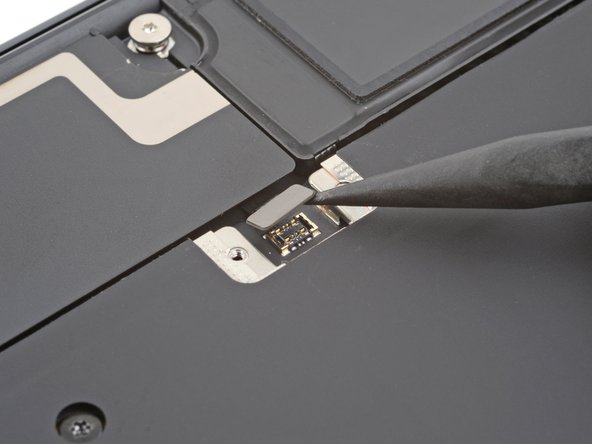

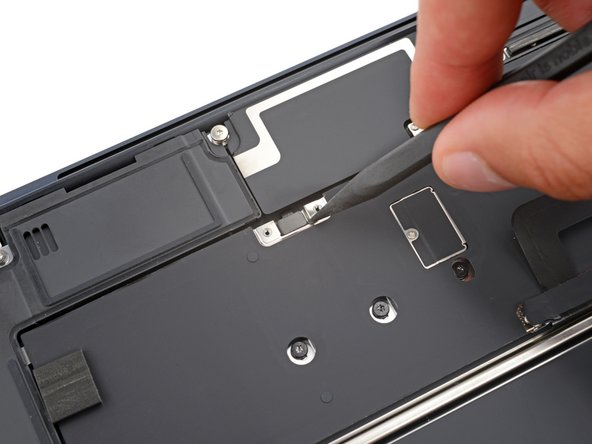

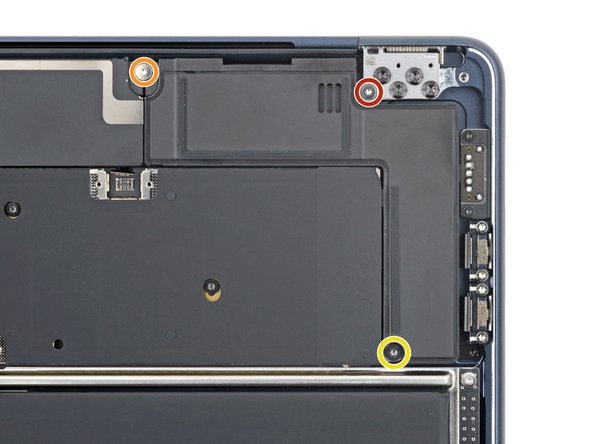

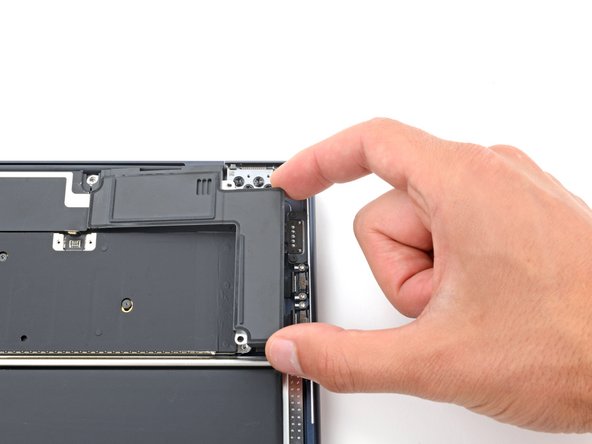

Заостренным концом пластиковой лопатки отключим разъем динамика. После этого убираем винты, крепящие сам динамик. Два верхних крутим отверткой Torx T5, это винт 5,5 мм и винт длиной 2,7 мм. Один нижний винт откручиваем отверткой Torx T6. Теперь захватываем динамик руками и поднимаем правый край над рамкой, сдвигая вправо, чтобы снять полностью. Для того, чтобы вернуть динамик на место, сначала кабель продеваем под край антенной штанги справа, только после этого устанавливаем динамик на место.

Займемся крышкой антенных кабелей

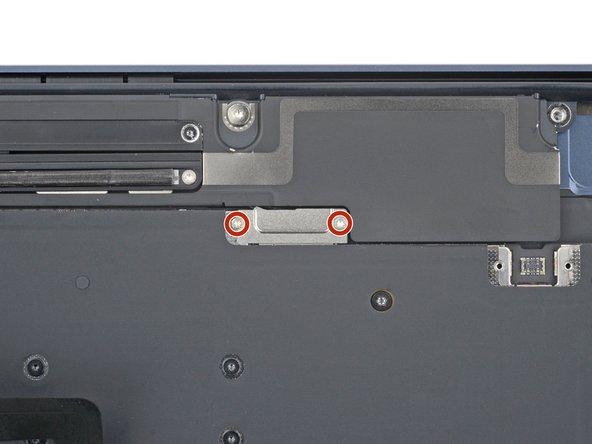

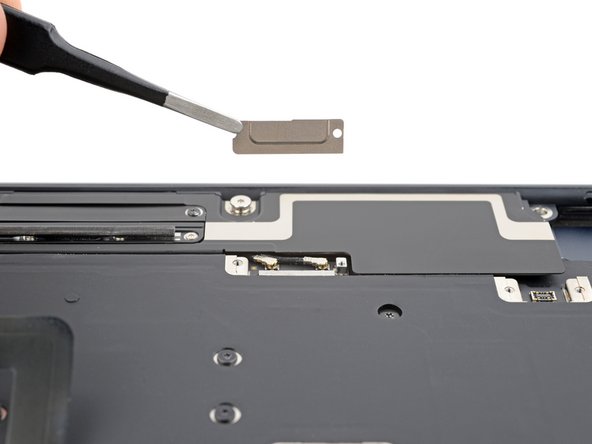

Перед снятием крышки убираем два винта размером 1,5 мм. Для этого берем отвертку Torx T3. Когда винты удалены, берем пинцет и снимаем саму крышку.

Будем отсоединять антенные разъемы

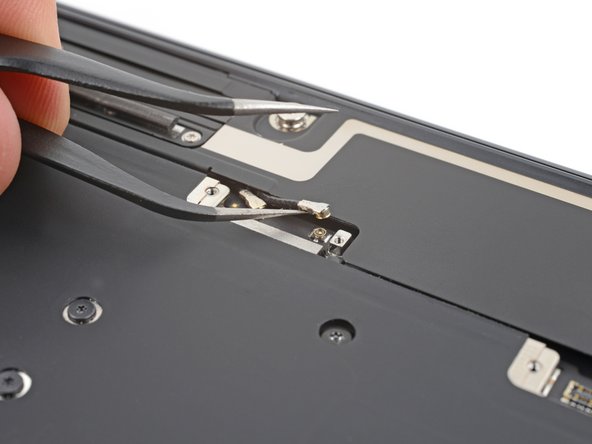

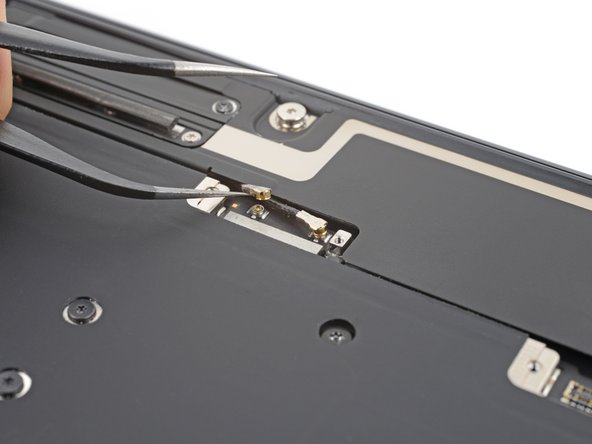

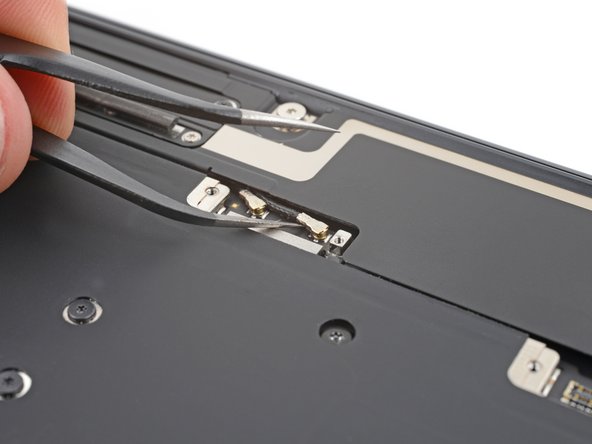

Здесь нам нужен пинцет с острыми концами. Берем его и один из концов подведем под шейку антенного разъема. Поддеваем его и отключаем от гнезда. Повторяем все те же действия со вторым разъемом.

Чтобы установить данные разъемы обратно, мы для начала их выровняем над гнездом, затем нажмем на него плоским концом лопатки и зафиксируем на месте.

Переходим к удалению планки антенны

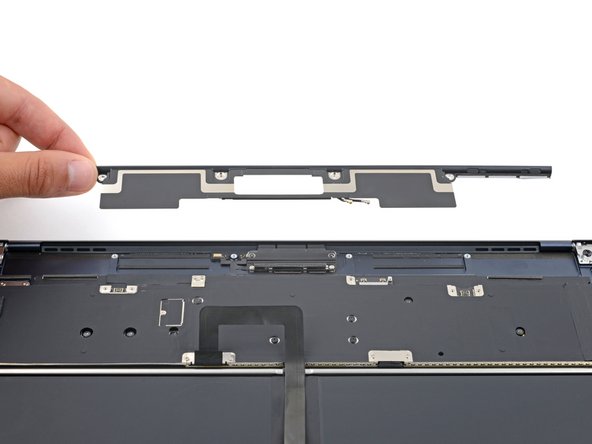

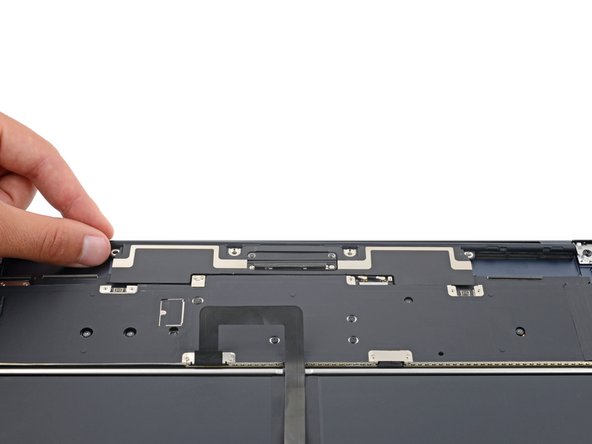

Возьмем отвертку Torx T5 и открутим два винта размером 5,5 мм. После этого берем руками планку и убираем ее в безопасное место.

Уберем пенопластовую прокладку

Пенопластовая прокладка закрывает два винта, которые держат крышку кабелей дисплея и камеры. Воспользуемся пинцетом, чтобы убрать с них прокладку.

Для обратного закрепления прокладки, необходимо нанести на нее немного клея или двусторонний скотч.

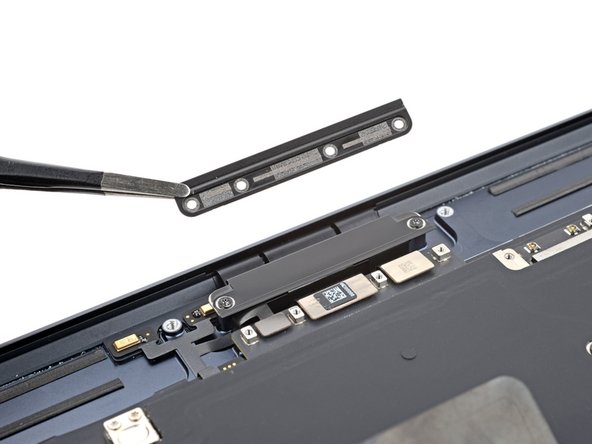

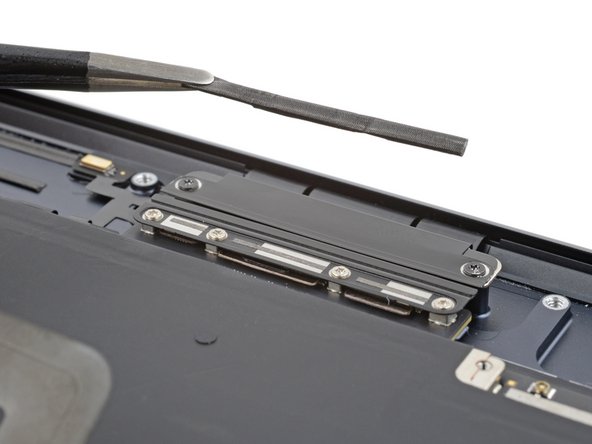

Займемся крышкой кабелей дисплея и камеры

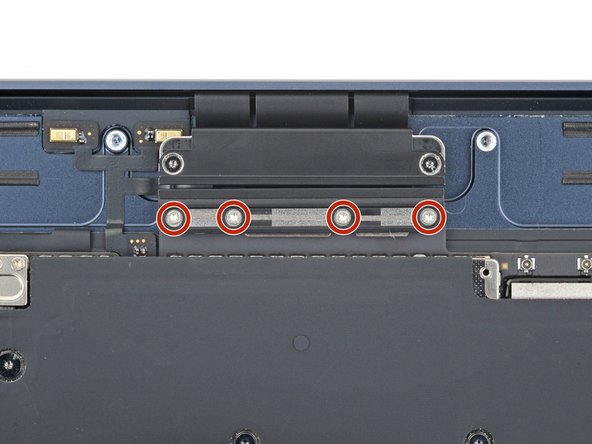

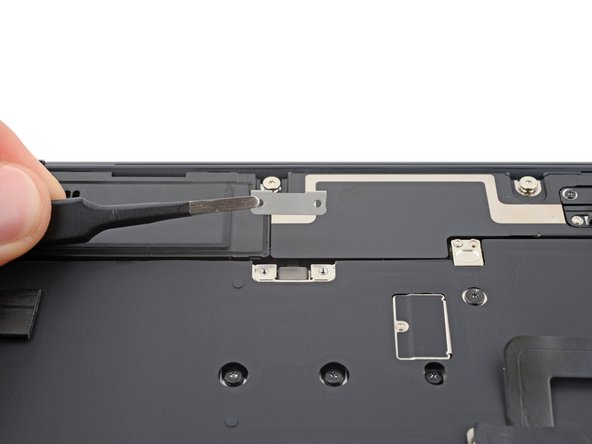

Четыре штуки винтов размером 1,5 мм крутим отверткой Torx T3. После этого крышку снимаем при помощи пинцета.

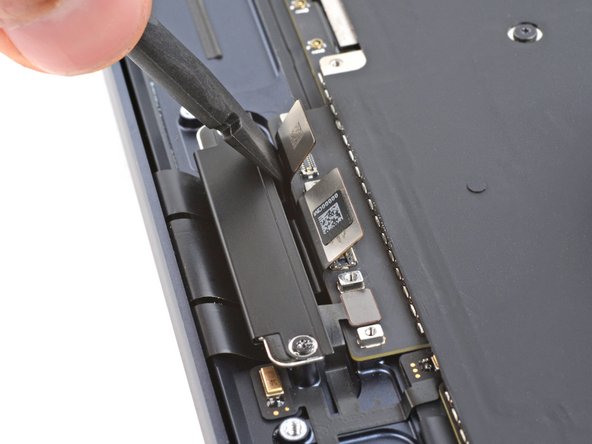

Достанем разъемы камеры и дисплея

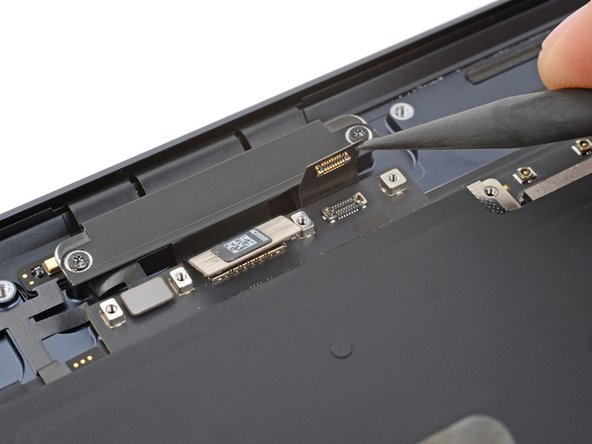

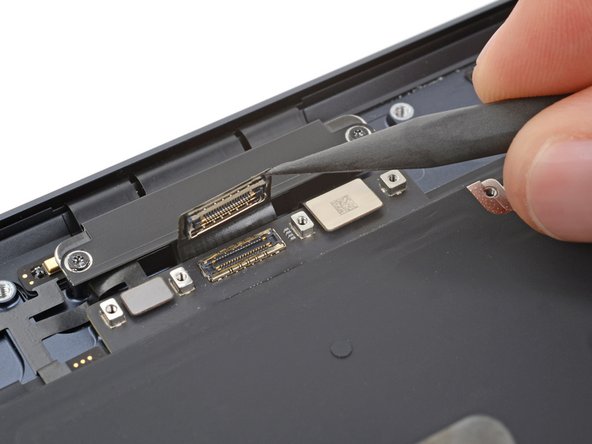

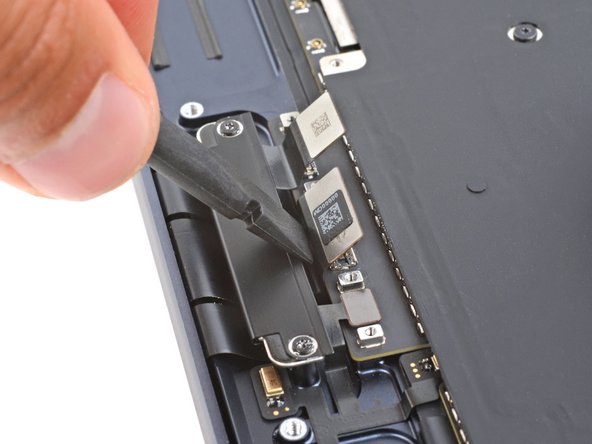

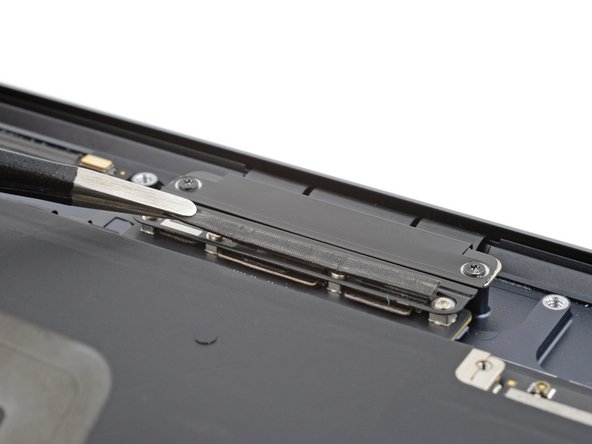

Разъемы кабеля дисплея и камеры отключим от гнезда с помощью пластиковой лопатки с острым концом.

Возвращая эти два разъема на место, необходимо плоским концом пластиковой лопатки их протолкнуть под материнскую плату.

Кабели дисплея и камеры

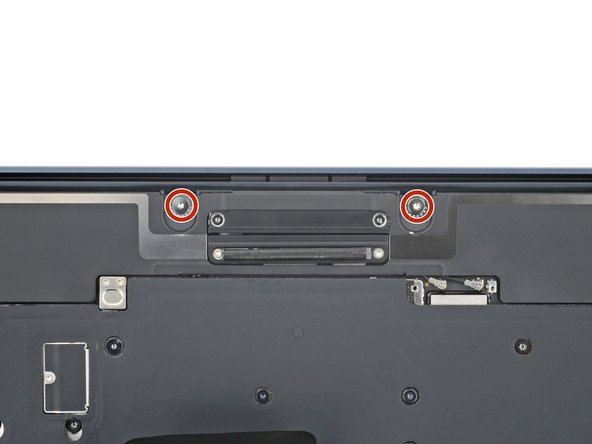

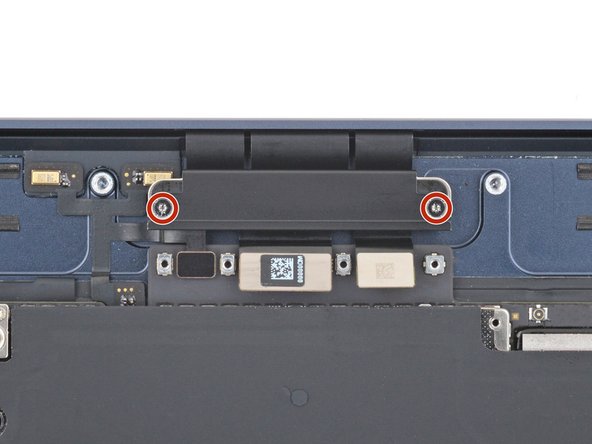

К рамке кабели дисплея и камеры крепятся двумя винтами длиной 2,8 мм. Возьмем отвертку Torx T3 и отвинтим их.

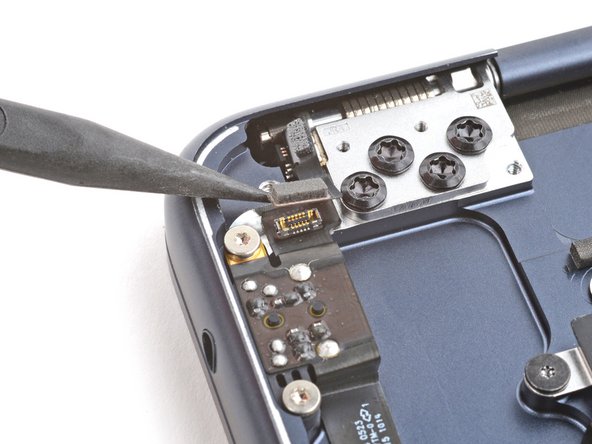

Теперь отсоединим датчик угла наклона крышки

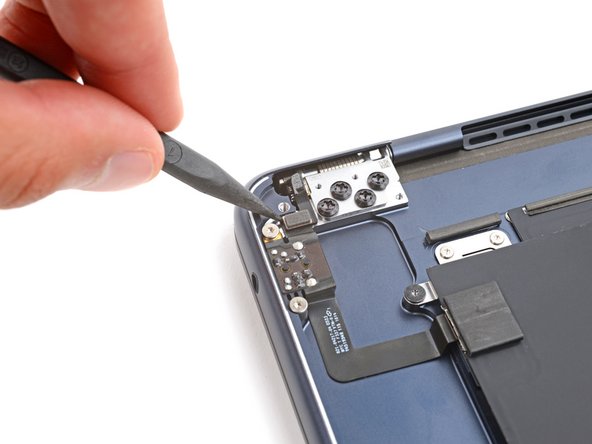

Острым концом пластиковой лопатки поддеваем и отключаем датчик наклона крышки, который расположен в левом верхнем углу.

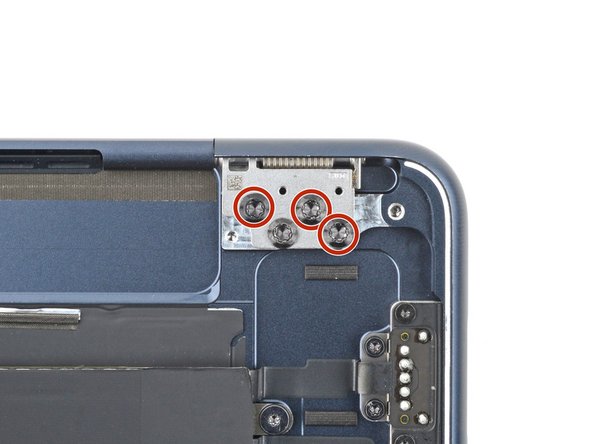

Крутим винты петель

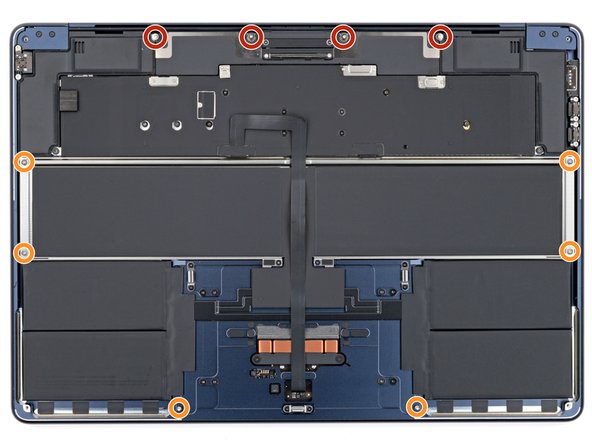

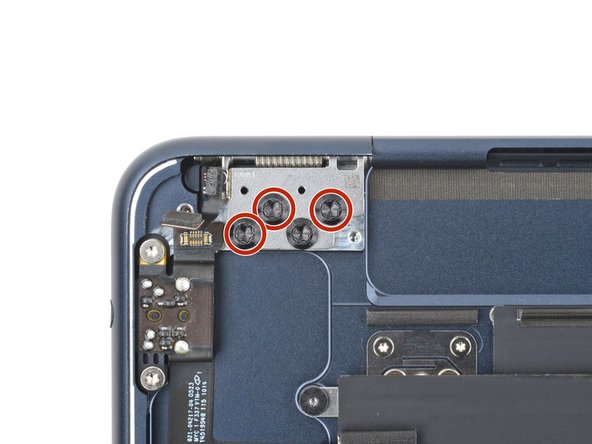

Для начала выкрутим по три винта длиной 4,7 мм из каждой петли. Для этого нам нужна отвертка Torx T8. Один внутренний винт с каждой стороны оставим, чтобы экран пока был закреплен.

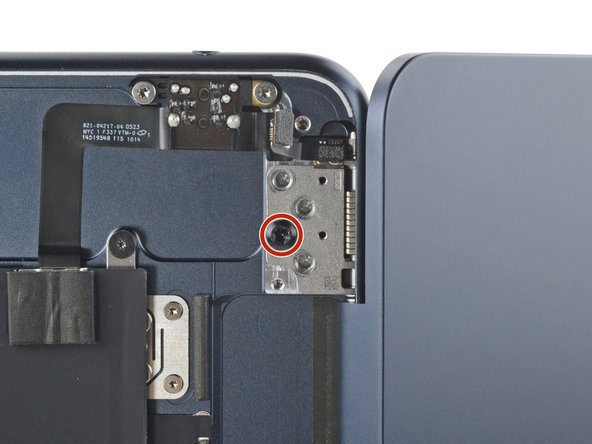

Откроем MacBook и открутим полностью петли

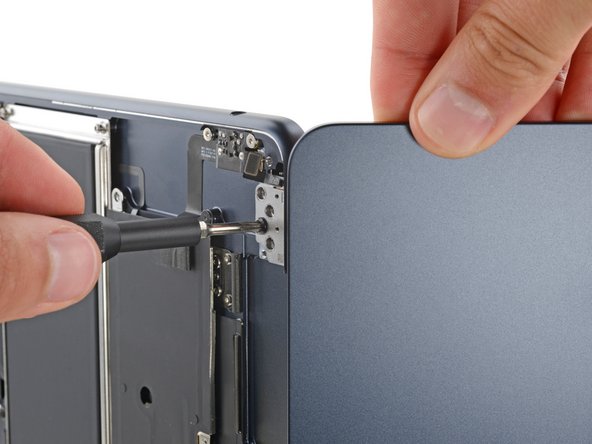

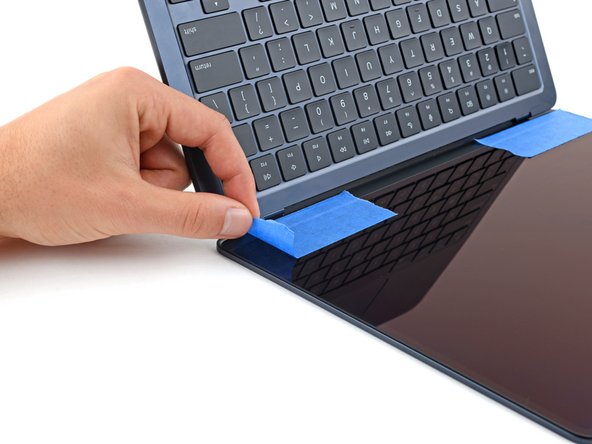

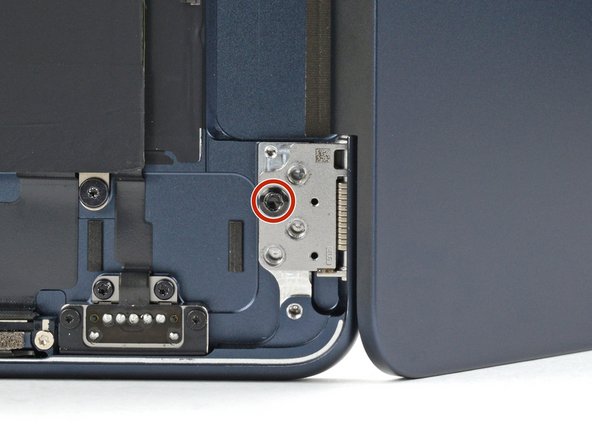

Открываем ноутбук и ставим его вертикально. При этом если экран будет использован повторно, необходимо наклеить скотч над каждой из петель. Дальше берем отвертку Torx T8 и откручиваем остальные два винта размером 4,7 мм, по одному с каждой петли. Главное держим рукой и крышку и корпус, чтобы не упали.

Закрепляя обратно винты в петли, для начала ставим шарнирные, но сильно их не затягиваем. Регулируем экран, центрируем и выравниваем и следим, чтобы он не был выдвинут сильно вперед, так как в этом случае он будет цепляться за рамку. После этих действий винты затягиваем полностью.

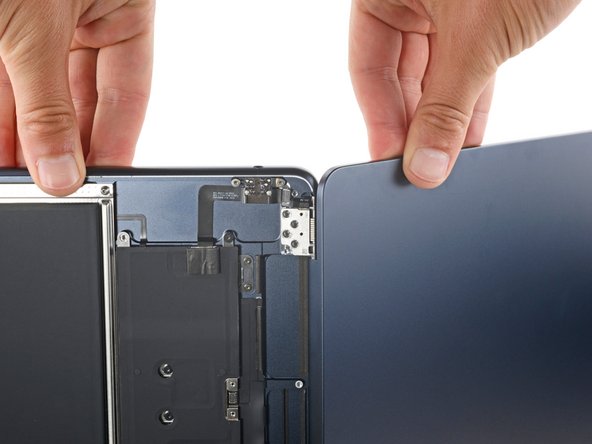

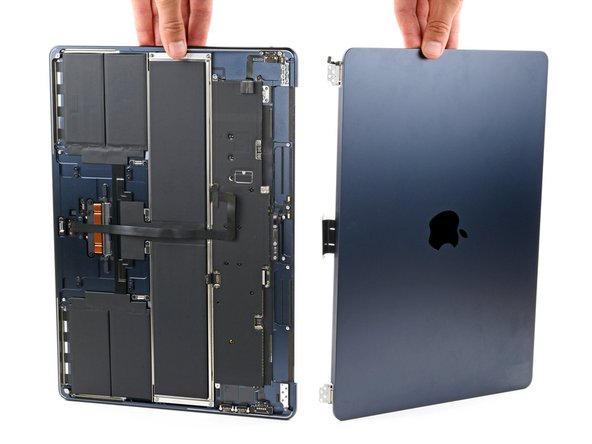

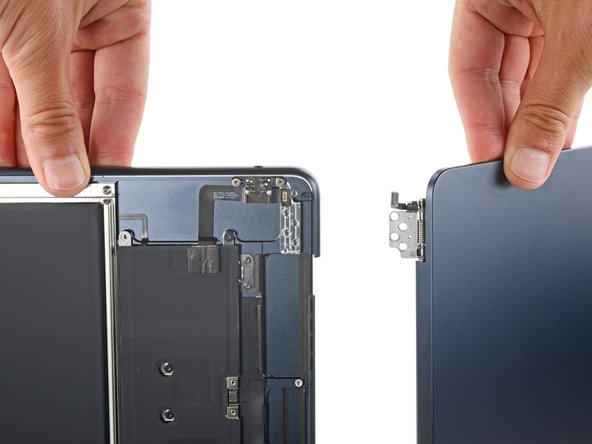

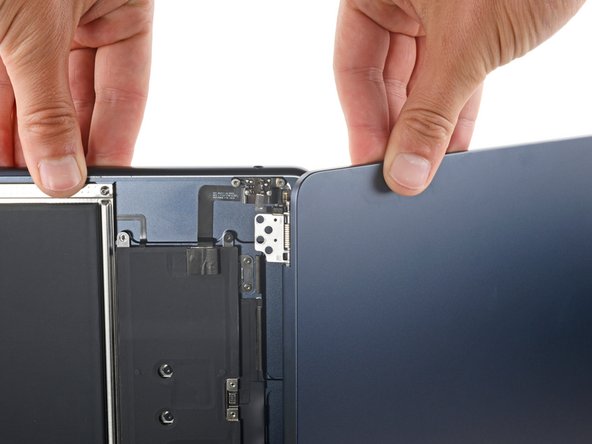

Снимаем экран MacBook Air 15" (2023) полностью

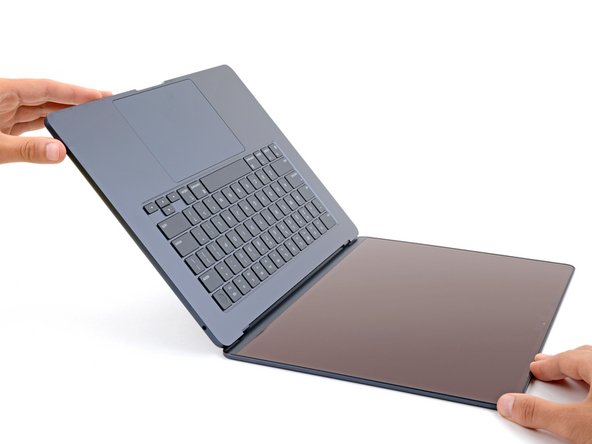

Крепко держим обе половины ноутбука руками, чтобы ничего не упало. Дальше основной корпус держим на месте, а экран сдвигаем так, чтобы обе петли вывести из углубления. Аккуратно отодвигаем экран от корпуса и убираем его в безопасное место.

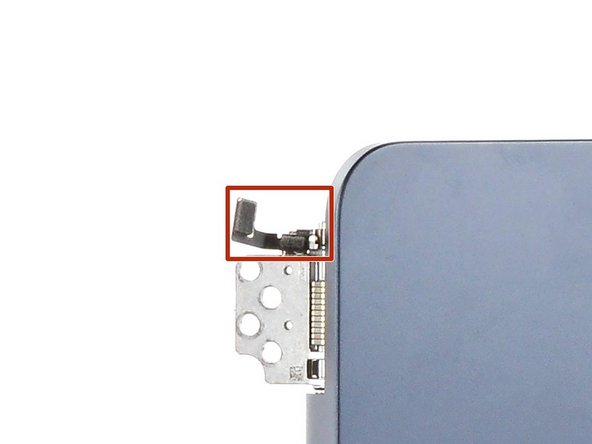

Перед установкой нового экрана проверяем его на наличие датчика угла наклона крышки на левой петле. Если его нет, переносим со старого экрана. Дальше полностью открываем обе петли нового экрана. Ставим корпус и экран по бокам. Следим за тем, чтобы экран был ближе к клавиатуре. Теперь вставим петли в углубление.

Мы сняли старый экран в MacBook Air 15" (2023). Берем новый экран и ставим его на место, соблюдая инструкцию. Только читать ее нужно снизу вверх по этапам выполняя все действия.
