MacBook Air 2022 (M2): замена экрана

В статье расскажем как заменить экран в MacBook Air 2022 (M2). Замена нужна в том случае, если невозможно включить дисплей, появились сколы, трещины или светлые пятна (битые пиксели).

Для того, чтобы выполнить ремонт нам понадобятся следующие инструменты: пинцет с тупыми и острыми концами, пластиковая лопатка с плоским и острым концом, медиатор (пластиковая отмычка), набор отверток, присоска, клей для обратной сборки.

Статья информационного характера. Ответственность за ваши действия мы не несем.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

В начале ремонта

Первое, что нам нужно сделать, это снизить заряд аккумулятора до 20%, чтобы дальнейший ремонт был безопасным.

Как заменить экран MacBook Air 2022 (M2)

Отсоединяем все кабели, выключаем наш MacBook Air.

Следующим шагом мы закрываем ноутбук и переворачиваем вверх задней крышкой. Держать крышку закрытой пока физически не будет отключен аккумулятор.

Крутим четыре винта на нижней части MacBook

Отверткой P5 Pentalobe откручиваем винты размером 6,4 мм. Важно запомнить какой винт откуда, чтобы было проще собирать ноутбук обратно.

Начнем отсоединение задней крышки

Цепляем присоску по центру переднего края нижнего корпуса. Дальше приподнимаем крышку за присоску до образования зазора, в который вставим медиатор.

Освобождаем от клипс заднюю крышку

На данном этапе нам надо отсоединить все клипсы, которые держат крышку MacBook Air. Приступим к освобождению клипс. Двигаем вставленную отмычку в правый нижний угол и отсоединяем первую клипсу. О том, что клипса освободилась будет свидетельствовать щелчок. Продолжаем двигаться вокруг правого нижнего угла и на три четверти по правому краю вверх. Второй зажим освободили. Возвращаем отмычку в первоначальное отверстие и проводим ее в нижний левый угол, освобождая третий зажим. Дальше вокруг левого нижнего угла, на 3/4 вверх по левому краю, освобождаем последний зажим. Смотрим фото, чтобы отследить процесс.

Приступим к освобождению фиксаторов

Освобождаем поочередно каждый угол, сначала один, потом второй. При этом оттягиваем крышку от петель с некоторым усилием. Важно сдвигать крышку, а не тянуть. Так мы освободим все четыре фиксатора.

Может понадобится больше усилий для отсоединения. Но мы должны почувствовать, как освободились вкладки.

Снимаем заднюю крышку

Крышку освободили, можем убрать в сторону.

Собираем обратно

Крышку ставя на место, нужно совместить рядом с шарниром дисплея выступы. Сделали и затем нажимаем вниз и двигаем крышку к петле. Зафиксируются вкладки и крышка перестанет скользить. Можно взглянуть под крышку, чтобы убедиться все ли вкладки закреплены.

Скользящие язычки защелкнулись, крышка нижняя выровнена правильно, нажмем сильно вниз, чтобы зафиксировать скрытые под ними зажимы. После полной установки услышим четыре щелчка.

Крышка разъема аккумулятора

Возьмем отвертку T3 Torx (T4 Torx) и крутим два винта 1,5 мм. Саму крышку снимем тупыми концами пинцета.

Отключаем разъем аккумулятора

Для того, чтобы отключить разъем аккумулятора, возьмем отмычку и подденем его прямо вверх.

Убираем поролоновую прокладку кабеля дисплея

Возьмем пинцет с плоскими концами и снимем поролоновую прокладку с нижней крышки кабеля дисплея, чтобы получить доступ к скрытому винту.

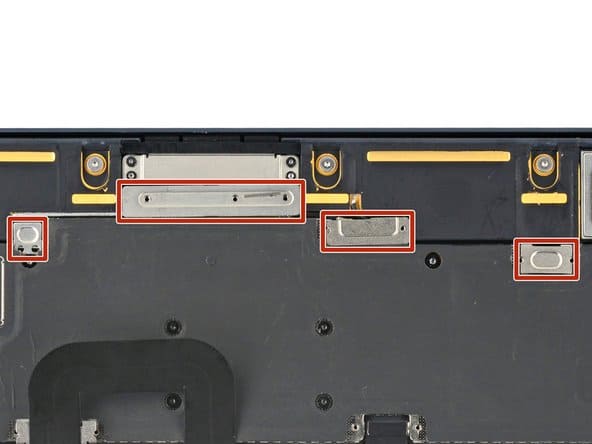

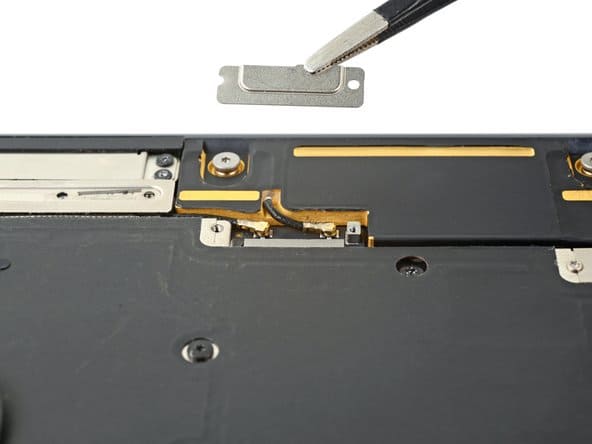

Удаляем крышки кабелей

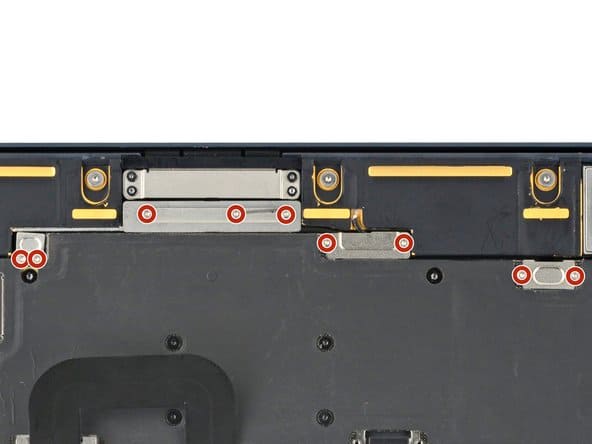

На этом этапе девять винтов размером 1,5 мм. Открутим их отверткой T3 Torx. Сами крышки снимем пинцетом с тупыми концами.

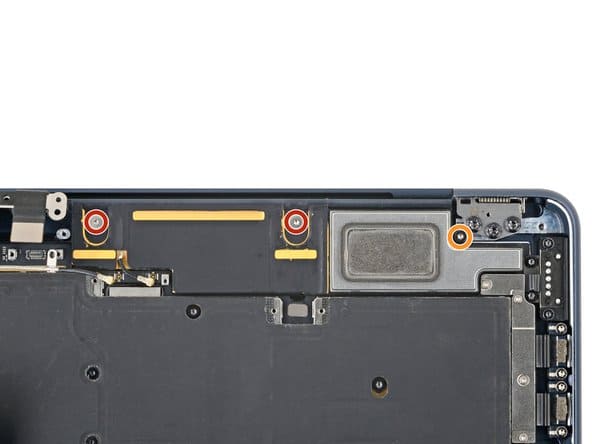

Верхняя крышка кабеля дисплея

Здесь будем крутить четыре винта. Красным кружком отмечено два винта P2 Pentalobe 2,5 мм, а оранжевыми - винты Torx T3 2,5 мм. Откручиваем их. Теперь берем пинцет с тупыми концами и снимаем крышку, а затем и пластиковый крепежный кронштейн.

Во время сборки обратно винты Pentalobe стоит вкрутить в отверстия на пластиковом крепежном кронштейне.

Важно убедится при сборке о том, что верхняя кромка металлической крышки находится под крепежной скобой.

Отсоединяем разъемы дисплея

Берем лопатку с заостренным концом и поднимаем сначала один разъем, потом второй.

Будем отключать разъемы динамиков

Правый и левый разъемы динамиков отключаем пластиковой лопаткой с острым концом.

Отключаем антенные разъемы

На этом этапе нам понадобится пинцет с острыми концами. Берем его и захватываем ближе к основанию антенный кабель. Дальше поднимем и отсоединим. Тоже повторяем и для другого разъема.

Важно! Кабели очень хрупкие, поэтому тянем их не сгибая.

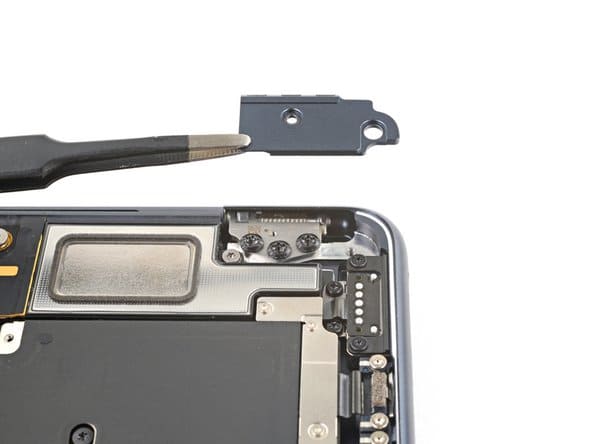

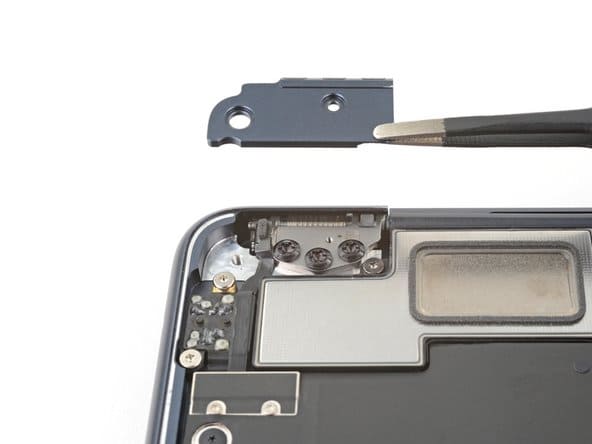

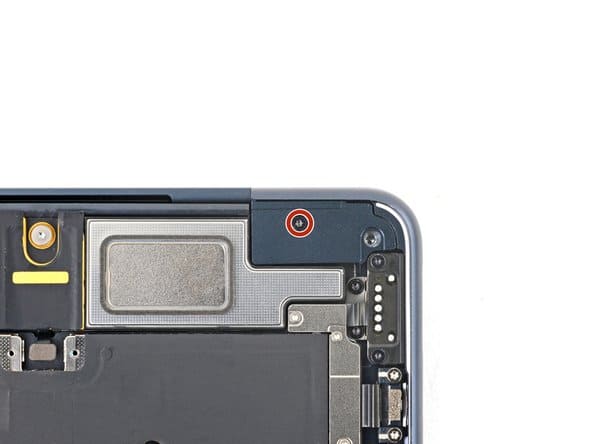

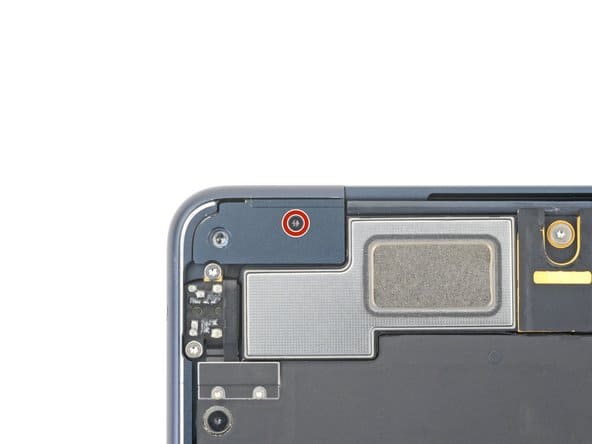

Снимаем крышки петель

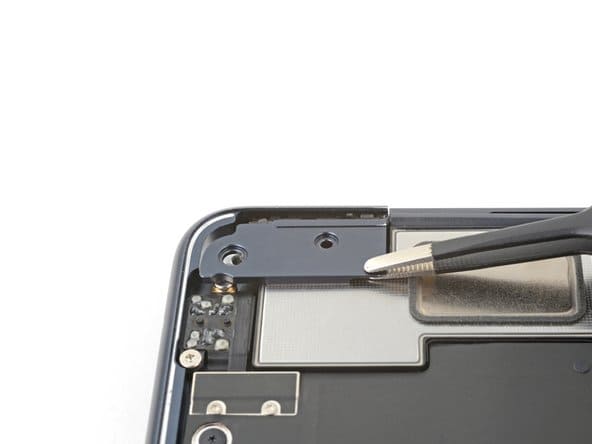

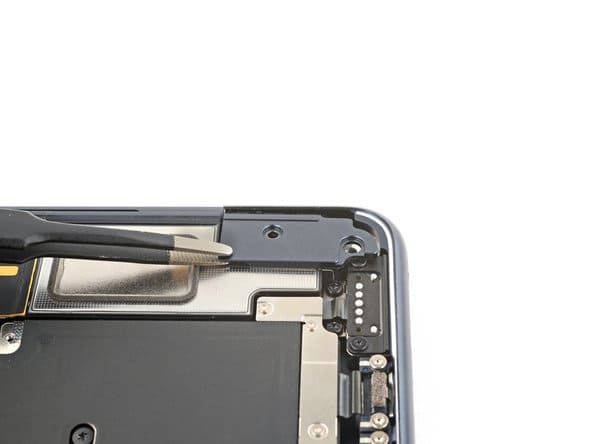

Правая и левая крышка крепится винтами размером 2,6 мм. Открутим их отверткой Torx T3. Дальше берем пинцет с тупыми концами и тянем крышку к нижней части ноутбука, а затем вверх, освобождая из углубления и убирая в сторону. Аналогично убираем вторую крышку.

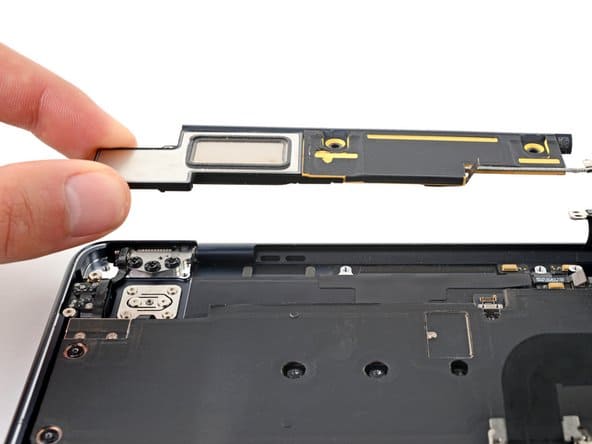

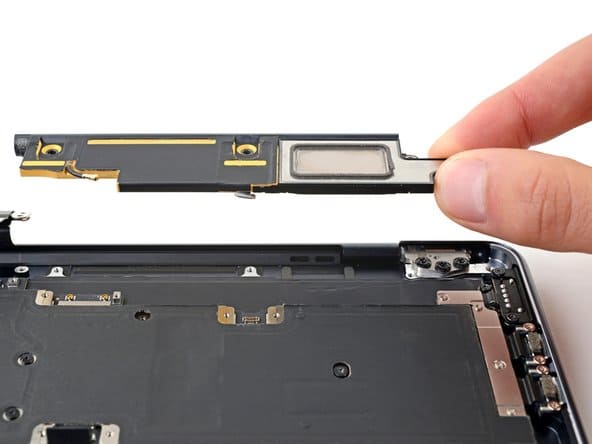

Убираем динамики

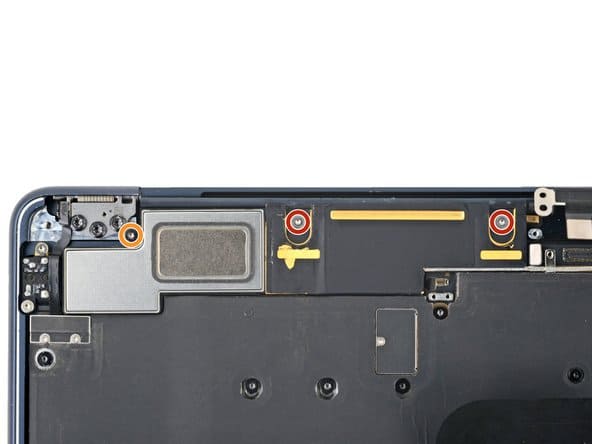

Отверткой T5 Torx откручиваем шесть винтов левого и правого динамиков. При этом 4 шт размером 5,6 мм, а два - 3,5 мм. Откручиваем их. После этого динамики снимаем руками.

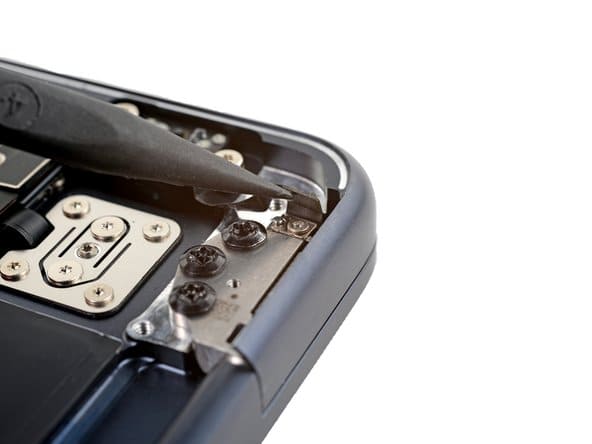

Датчик угла наклона крышки

Острым концом пластиковой лопатки отводим кабель датчика угла наклона крышки в сторону, чтобы был доступ к винту.

Крутим винт кабеля датчика угла поворота крышки

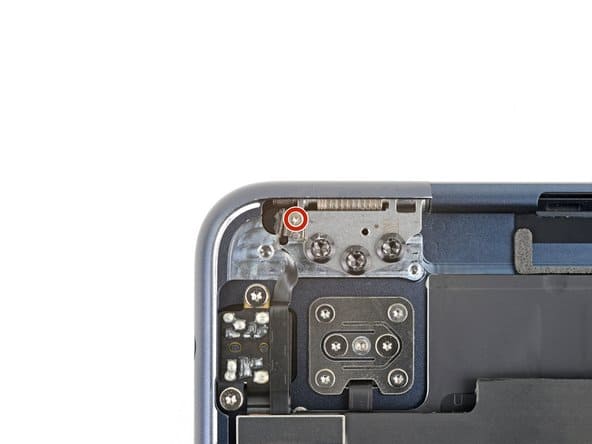

Нам понадобится отвертка T2 Torx, чтобы открутить винт 1,5 мм, крепящий кабель датчика угла поворота крышки к левой петле.

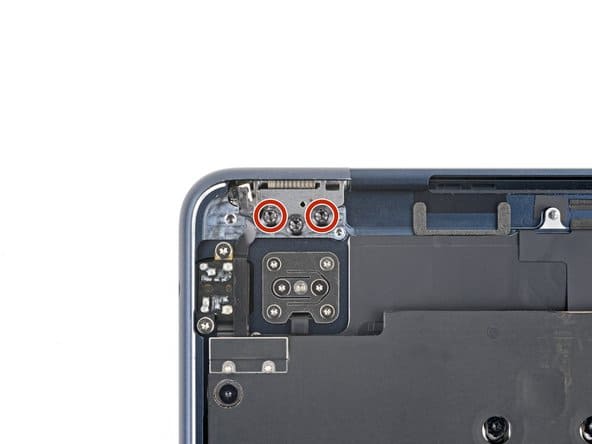

Внешние винты петель

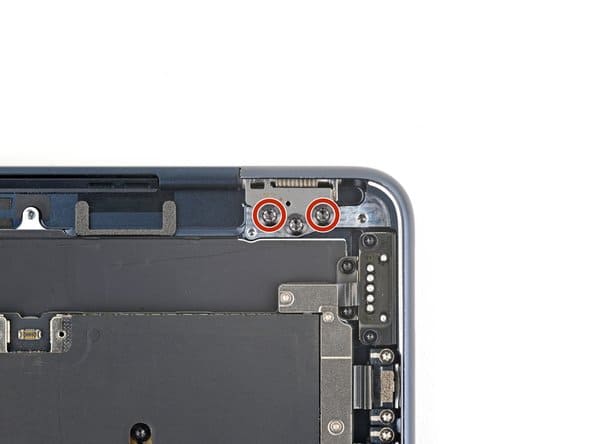

Здесь нужно удалить четыре винта размером 4,3 мм. По два винта на правой и левой петле. Воспользуемся отверткой T9 Torx и откручиваем их. Центральные винты не трогаем.

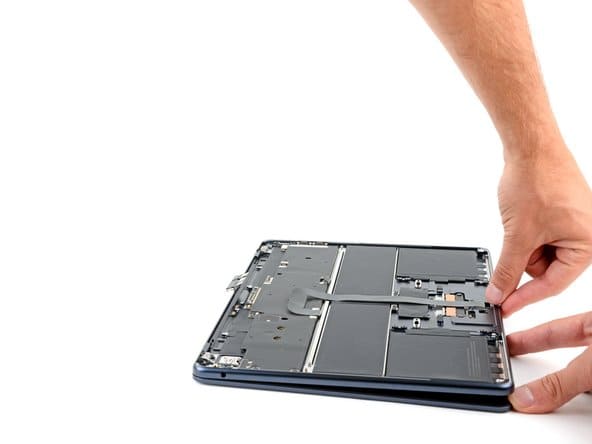

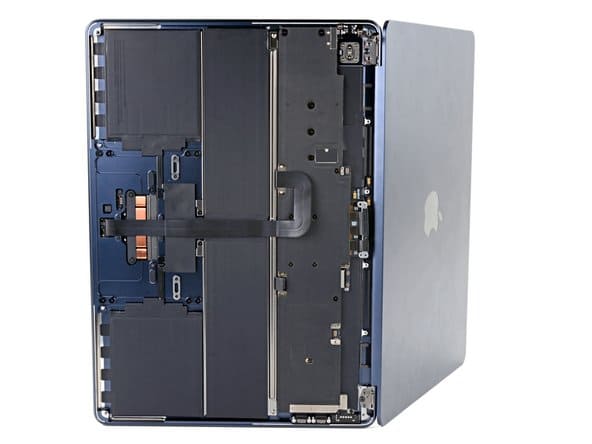

Открываем ноутбук

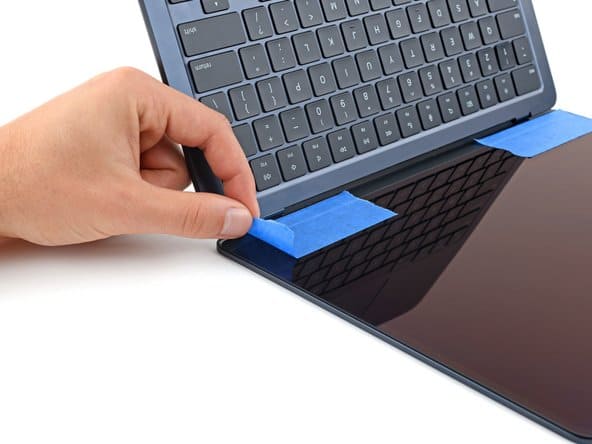

Смотрим на фото каким образом мы открываем MacBook Air. В случае, если экран используется повторно, стоит наклеить над каждой петлей на стекло защитную ленту, чтобы избежать царапин в процессе дальнейшего ремонта.

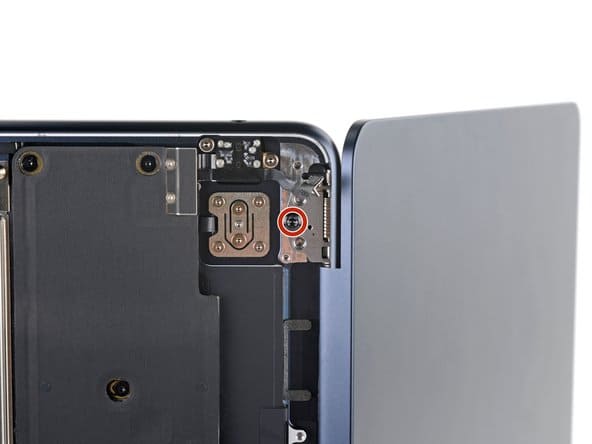

Откручиваем шарнирные винты петель

Нам нужно поставить ноутбук на бок. Затем держать обе его части, чтобы они не разъехались и не повредились. Дальше берем отвертку Torx T8 и крутим, начиная с нижней петли, винты размером 4,3 мм. У каждой петли по одному винту.

Во время сборки

Первым делом нужно установить шарнирные винты и полностью их не затягивать. Дальше регулируем экран и центрируем с каждой стороны. И только после этого затягиваем винты. В случае, если экран при открывании/закрывании щелкает, стоит ослабить винты и отрегулировать выравнивание. Также следим за тем, чтобы экран не был смещен вперед, т.к. он может зацепиться за корпус при открывании/закрывании.

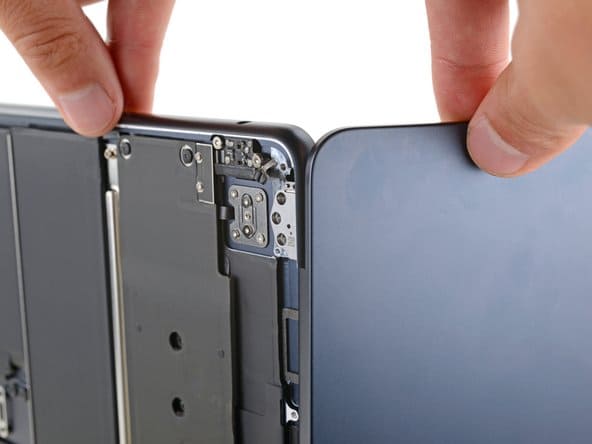

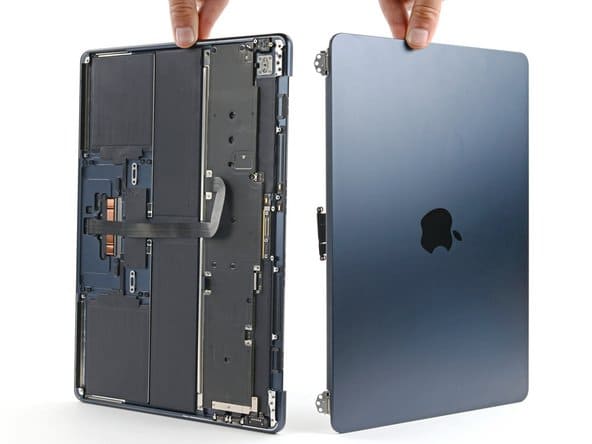

Снимаем экран MacBook Air 2022 (M2)

Важно! Крепко держим экран и корпус ноутбука, т.к. каждая из частей может отделиться и упасть.

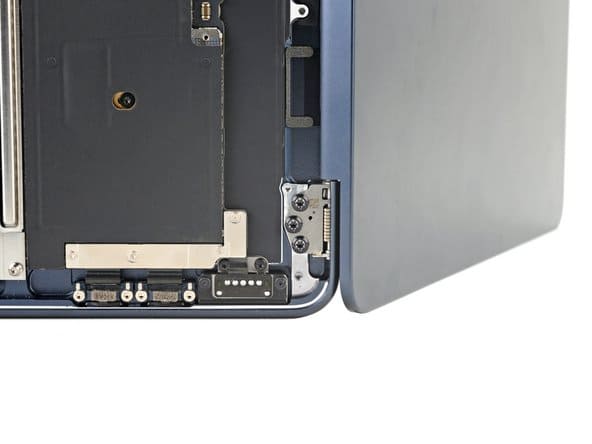

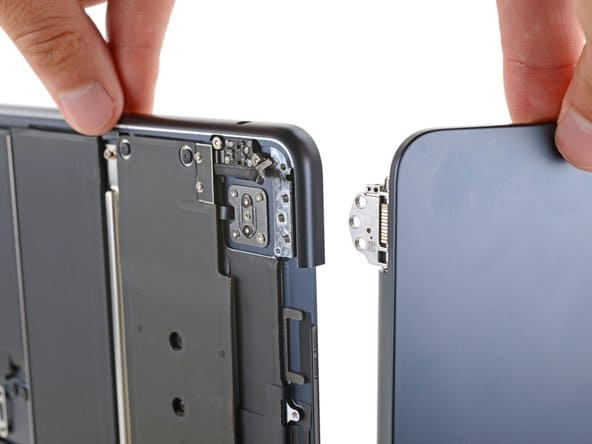

Итак, держим корпус и отодвигаем экран от него, доставая из рамы обе петли. Снимаем экран.

При обратной сборке полностью открываем петли. Ставим на бок основной корпус и экран. Смотрим, чтобы было отрегулировано таким образом, что экран был ближе к клавиатуре. Затем вставляем петли в углубления на раме.

Мы сняли экран MacBook Air 2022 (M2). Дальше можем заменить его новым и собрать устройство обратно, следуя инструкции снизу вверх.
