MacBook Pro 13" M2 (2022): как заменить экран

В этой статье расскажем как заменить экран в MacBook Pro 13" M2 (2022). На экране появились цветные полосы или пятна, не включается, хотя ноутбук работает (слышно как включился и шумит), значит пришло время его заменить новым.

Будем пользоваться такими инструментами как: пинцет с острыми концами и тупыми, пластиковые лопатки с плоским и острым концом, набор отверток, фен, медиатор (пластиковая отмычка), присоска, клей для сбора устройства обратно.

Статья носит информационный характер. Мы не несем ответственность за ваши действия.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

Мероприятия перед ремонтом

Первым делом необходимо снизить процент заряда аккумуляторной батареи до 10%, можно меньше. Заряженный аккумулятор опасен при его случайном повреждении, может взорваться или загореться.

Выключим MacBook и проверим, чтобы был отсоединен от сети.

Как заменить экран MacBook Pro 13" M2 (2022)

После выключения ноутбука, опустим крышку и перевернем вверх нижней крышкой. Главное держать дисплей закрытым до момента отключения аккумулятора. При открывании экрана, ноутбук включается автоматически, что может привести к его повреждению в процессе ремонта.

Приступим к откручиванию винтов задней крышки

Отверткой P5 Pentalobe открутим шесть штук винтов крышки (2 штуки - 6,8 мм, 2 шт. - 5,3 мм, 2-е шт. - 3,4 мм.).

Во время ремонта следим за всеми винтами, чтобы не потерять и не перепутать их.

Займемся зажимами задней крышки

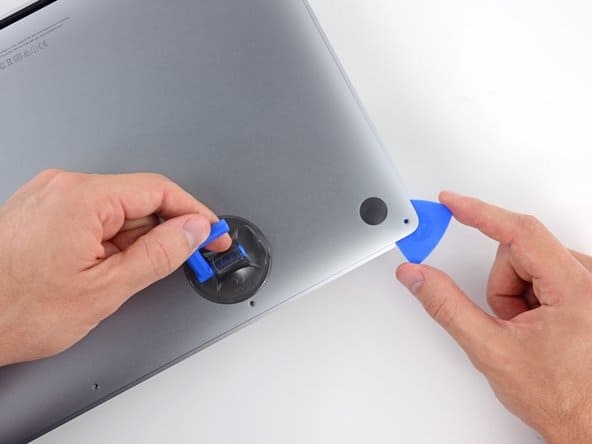

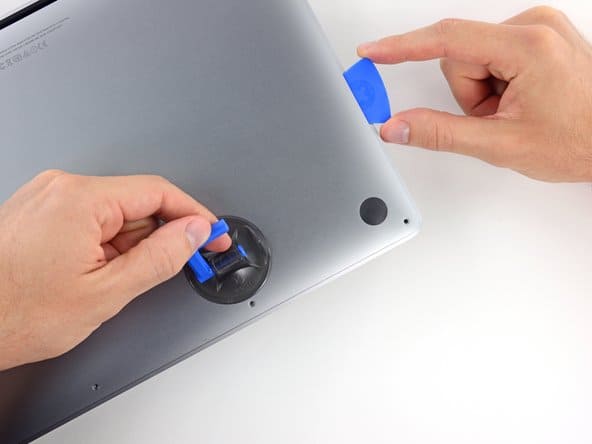

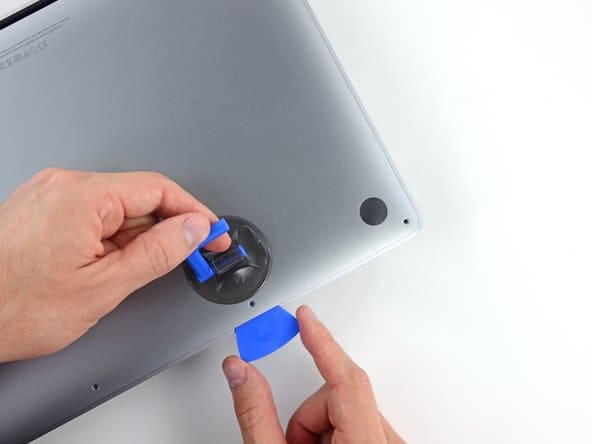

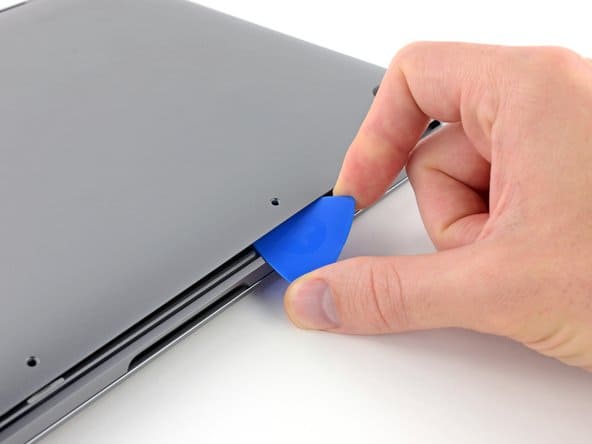

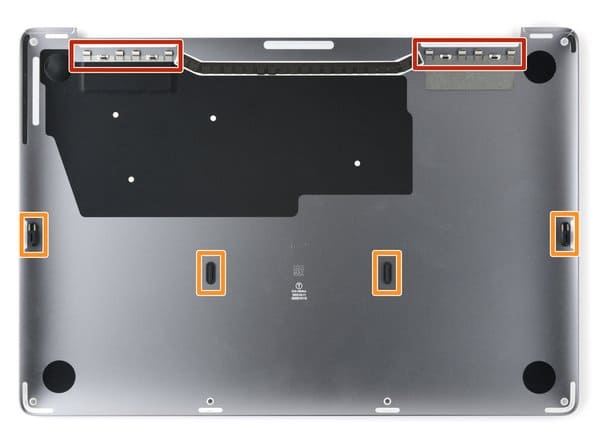

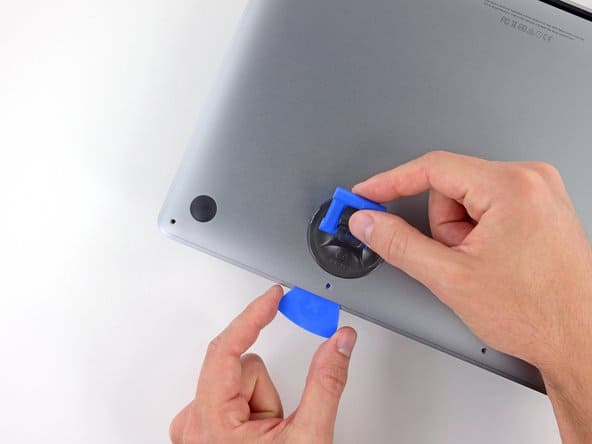

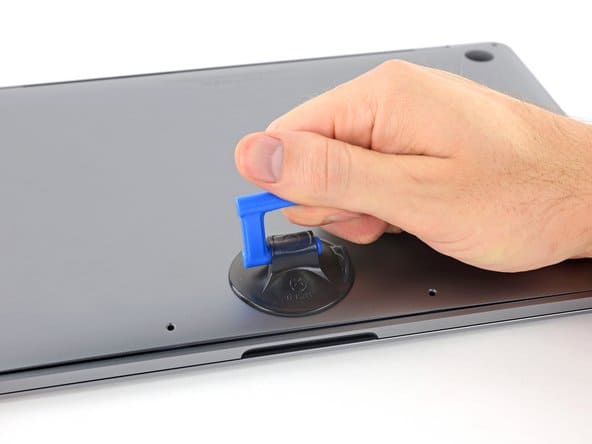

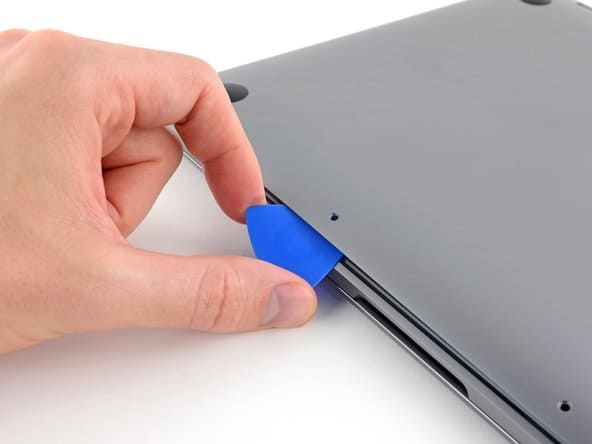

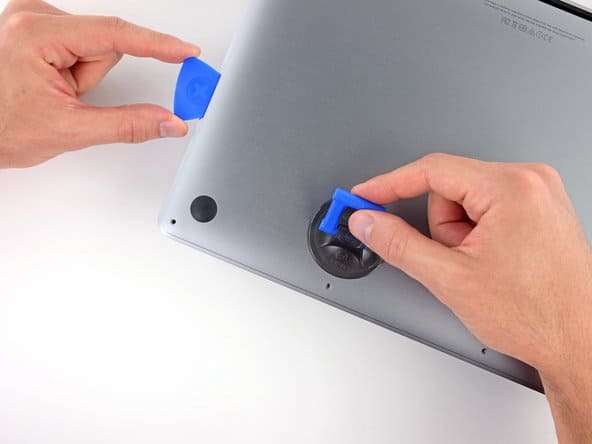

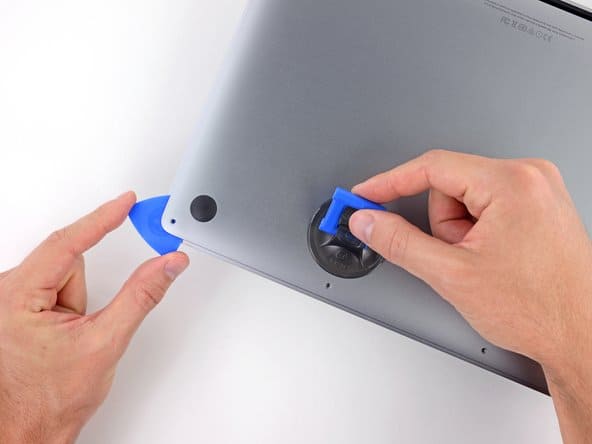

Крепим ручку-присоску к передней части крышки, в место между отверстий винтов. Дальше поднимаем ее и создаем отверстие между корпусом и крышкой, в которое вставим медиатор. Дальше отмычку сдвигаем вдоль левого угла на левую сторону, отсоединяя первые скрытые зажимы. Повторяем те же действия с правым углом и стороной ноутбука. Так мы отсоединим два скрытых зажима. Теперь вставим медиатор под левое, потом под правое отверстие винтов и приоткроем с его помощью крышку ноутбука.

Нижнюю крышку MacBook можно снять

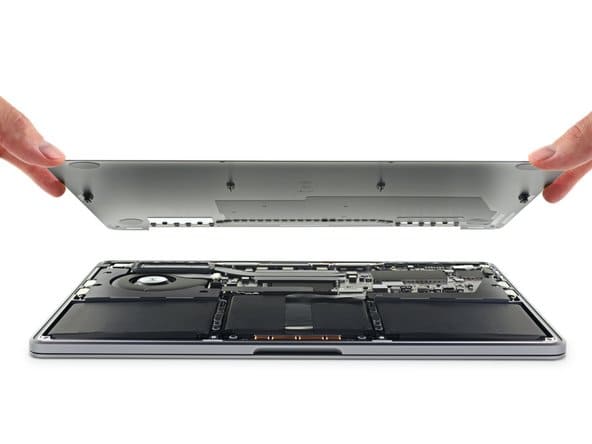

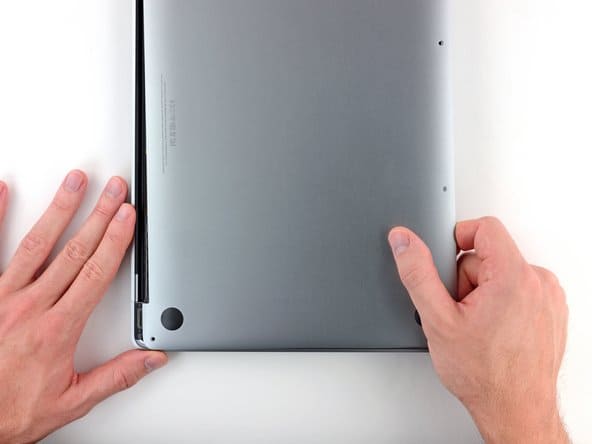

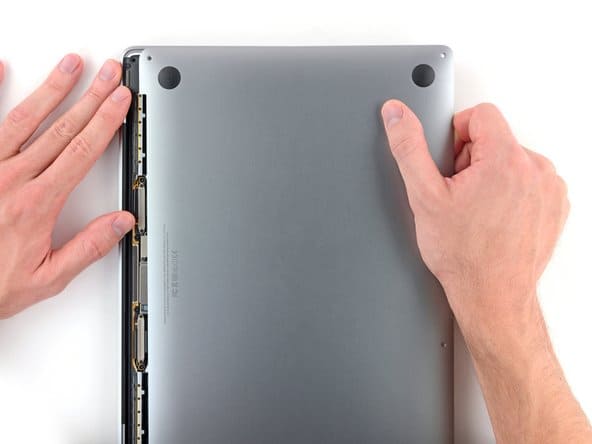

Здесь не поднимаем крышку, а именно тянем ее сначала за нижний угол, затем верхний. При этом держимся за переднюю часть крышки, которая противоположна петлям. Возможно понадобится много усилий приложить.

Установка крышки проводится следующим образом: совмещаем ее со скользящими зажимами возле петель экрана. Дальше нажмем и пододвинем к петлям крышку. Когда она закреплена, нажимаем, тем самым оставшиеся зажимы зафиксируем.

Уберем крышку с платы батареи

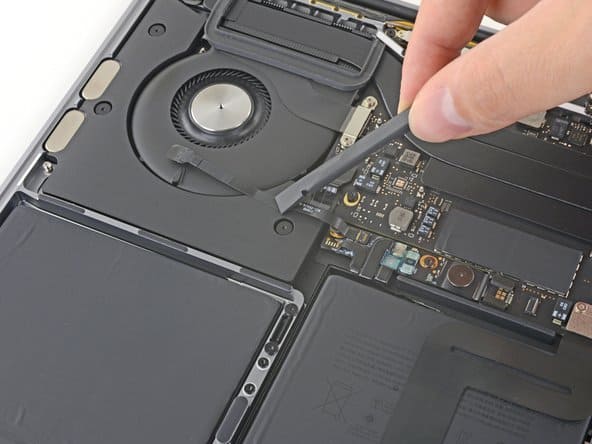

Крышка, которую нам надо снять находится немного выше среднего элемента аккумулятора. Берем пинцет и снимаем ее. Отложим в сторону, главное не потерять.

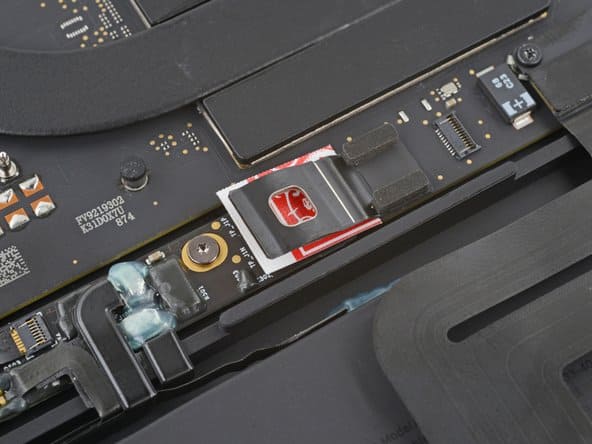

Кабель данных аккумулятора можем отключить

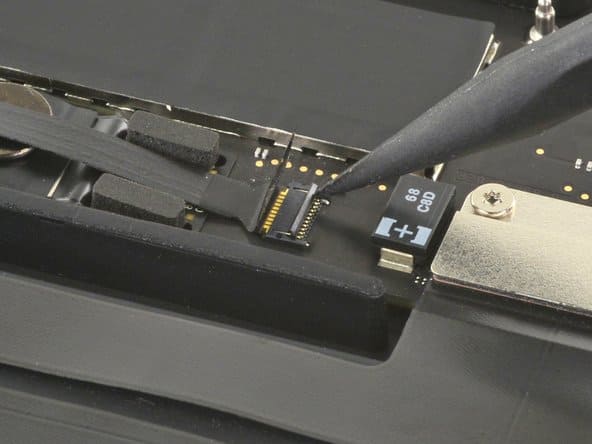

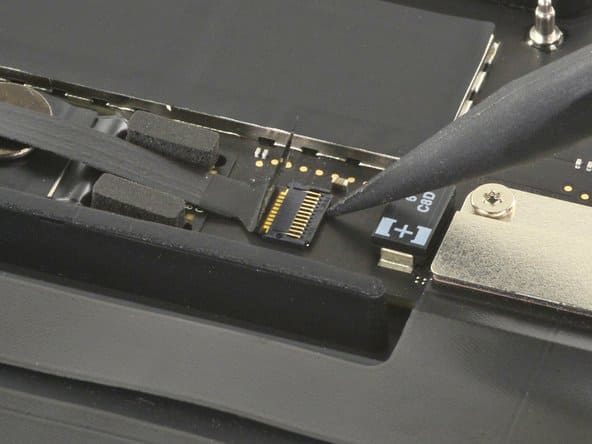

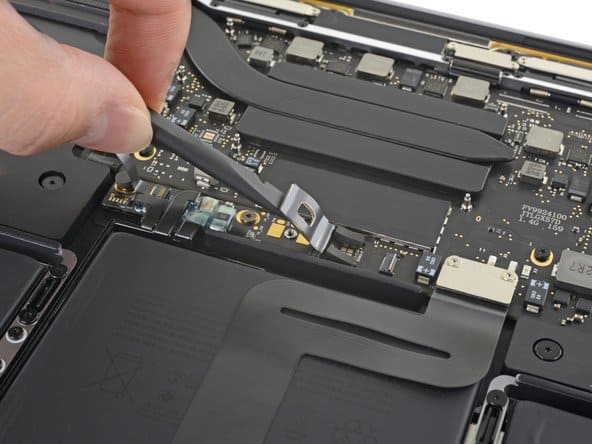

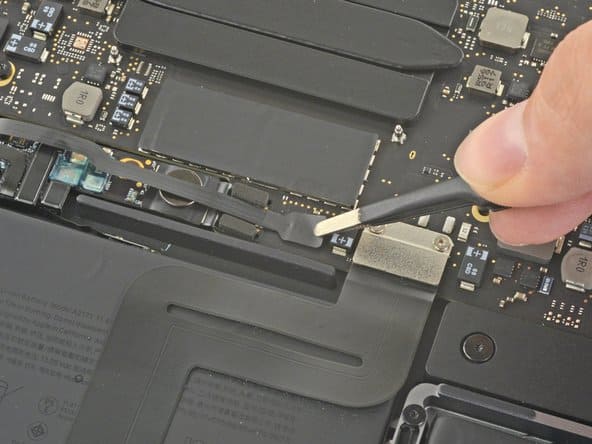

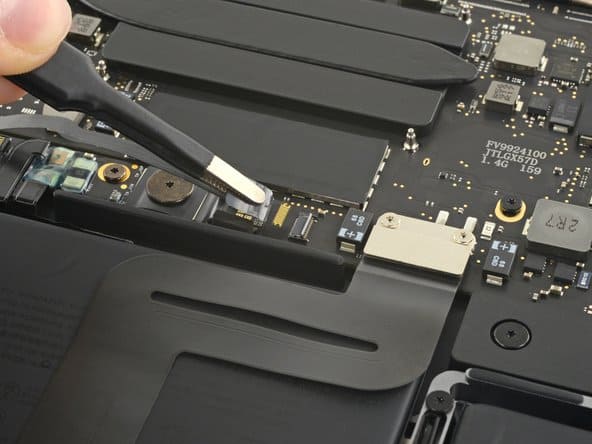

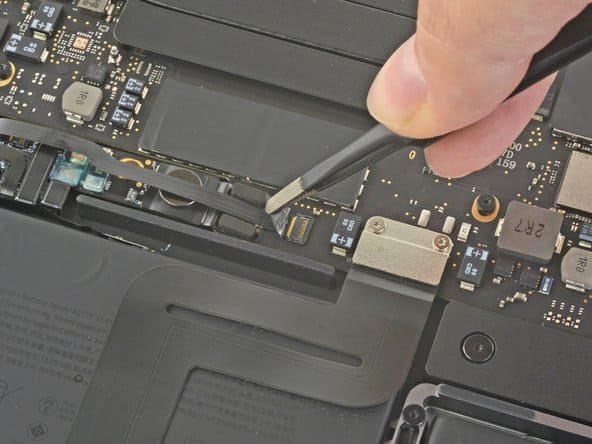

Разъем данных аккумулятора закрыт черным язычком. Отогнем его. Не снимаем, поскольку он крепится к кабелю. Дальше пластиковой лопаткой поднимаем защелку разъема и пинцетом достаем из него кабель, держа за черный язычок. Плоским концом лопатки отодвигаем кабель от аккумуляторной платы. Главное не натянуть и не повредить его.

Достаем разъем аккумулятора из гнезда

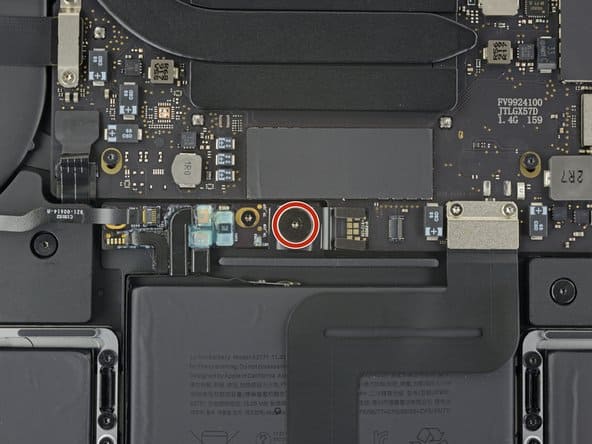

Для начала открутим винт 3,7 мм со сферической головкой. Используем отвертку Torx T5. Крутим винт и потом плоской лопаткой отключаем разъем аккумулятора. Поднять его высоко не получится, иначе он сломается, поэтому располагаем так, чтобы он не вернулся обратно в гнездо. Можно в качестве страховки положить пластиковой карты кусочек как барьер.

Cкобу кабеля дисплея убираем

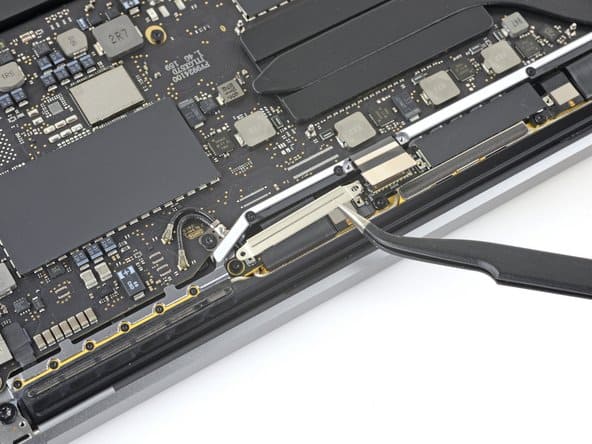

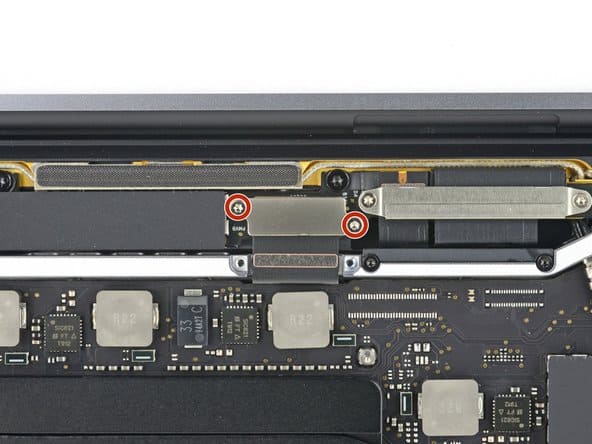

Здесь нужно открутить два винта размером 3,1 мм. Для этого возьмем отвертку Torx T3 и отвинтим их. Скобу снимем пинцетом.

Открутим и снимем крышку кабеля дисплея

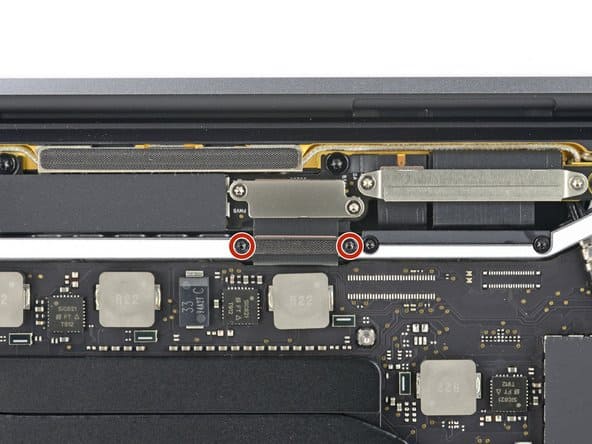

Чтобы снять крышку на данном этапе нам нужно открутить два винта длиной 1,7 мм. Используем отвертку T3 Torx и откручиваем оба винта. Затем берем пинцет и убираем крышку в сторону.

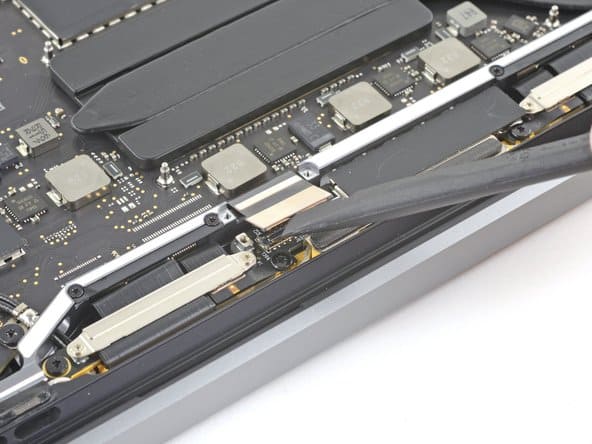

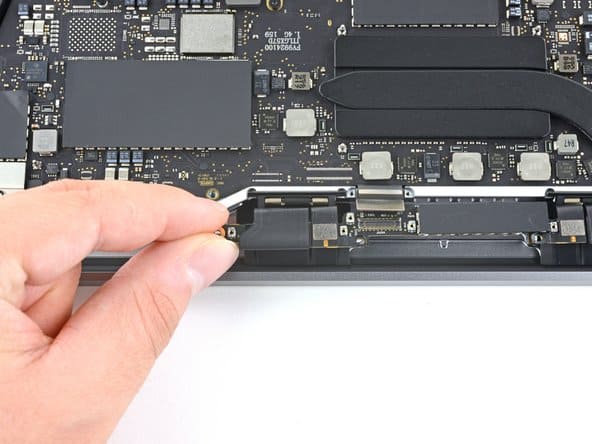

Отключаем кабель дисплея от платы

Плоским концом пластиковой лопатки поддеваем разъем кабеля дисплея и достаем его из гнезда на плате дисплея.

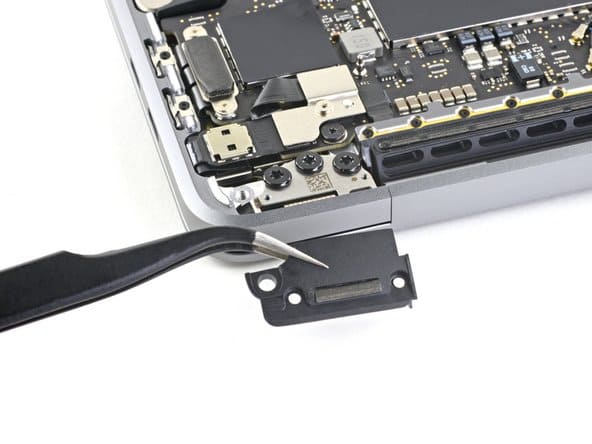

Удалим крышки с петель

На данном этапе нам надо открутить четыре винта длиной 3,3 мм (на каждой крышке 2 шт.). Отвинтим их отверткой T3 Torx. После чего берем пинцет и убираем крышки.

Отключим кабели антенны от материнской платы

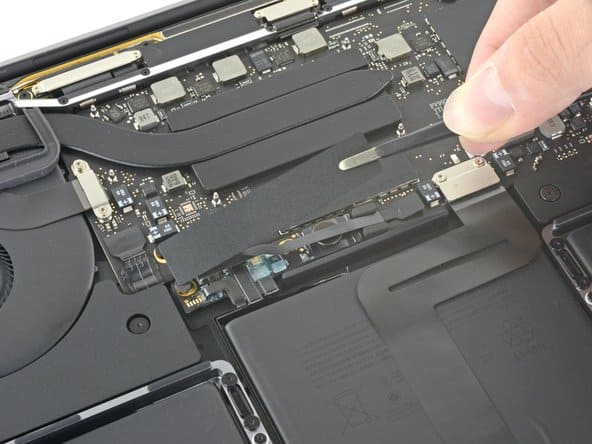

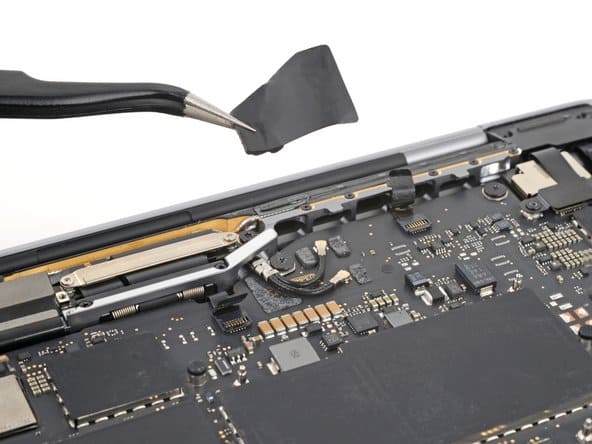

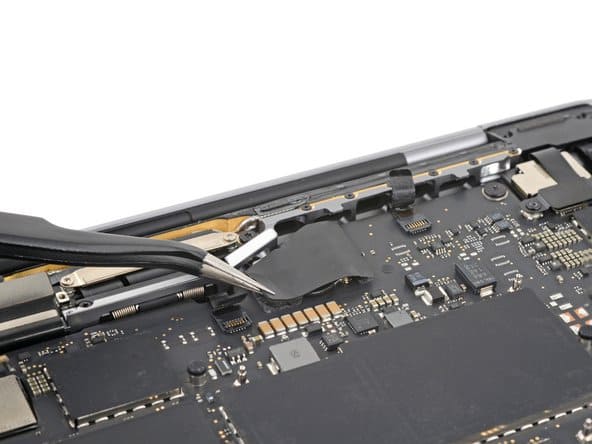

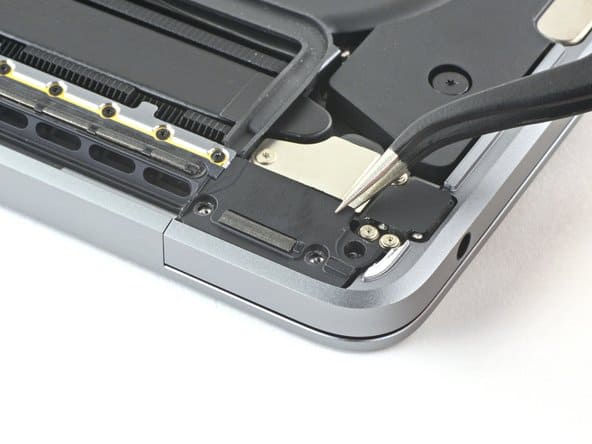

Первое что будем делать, это пинцетом снимем пластиковую крышку с кабелей.

При сборке крышку клеим получше, можно закрепить ее кусочками скотча.

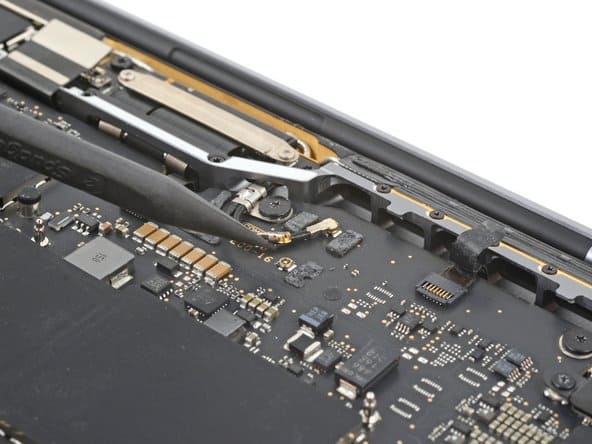

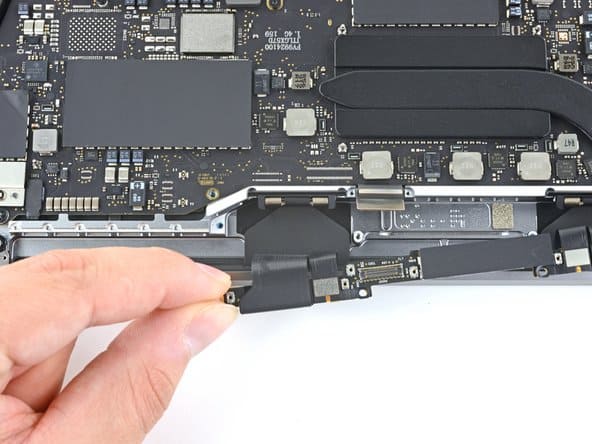

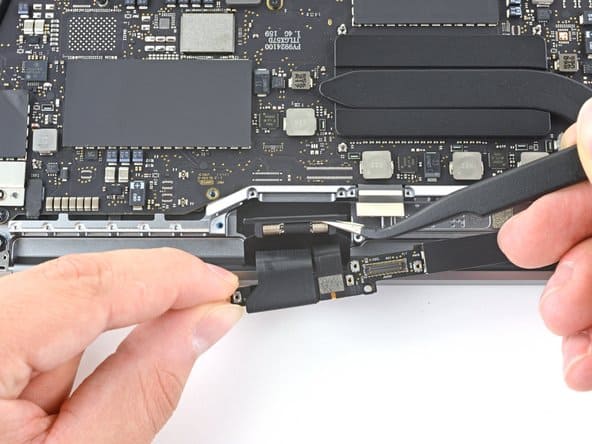

Дальше острым концом пластиковой лопатки поддеваем головку кабеля. При этом стараемся не задевать сам кабель.

Когда будем подключать антенные кабели на место, сначала совместим головки с разъемами, а затем нажмем на них плоским концом пластиковой лопатки и зафиксируем.

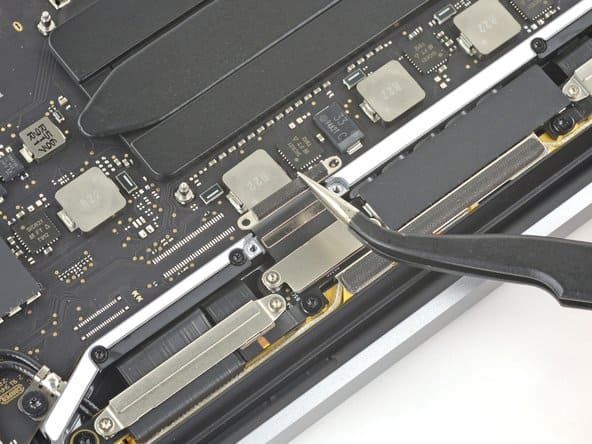

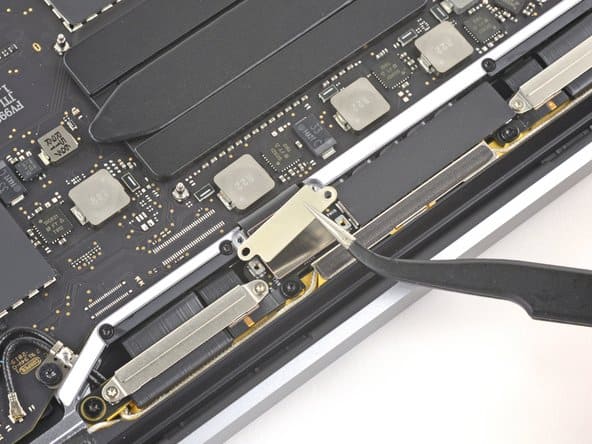

Снимем две крышки с кабеля платы дисплея

Обе крышки крепятся винтами размером 1,5 мм. На каждой из них 2 шт. Крутим винты отверткой T3 Torx. Сами крышки убираем при помощи пинцета.

Откручиваем антенную планку

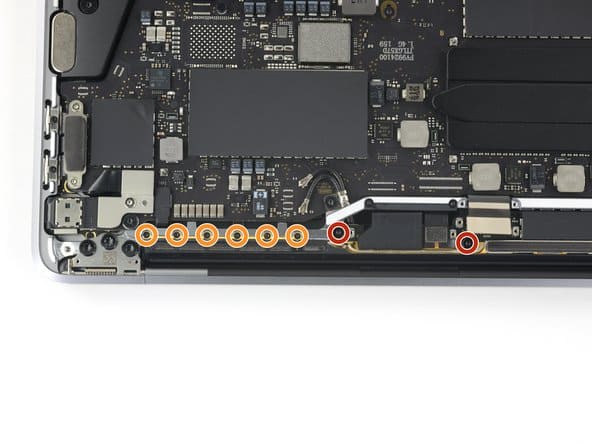

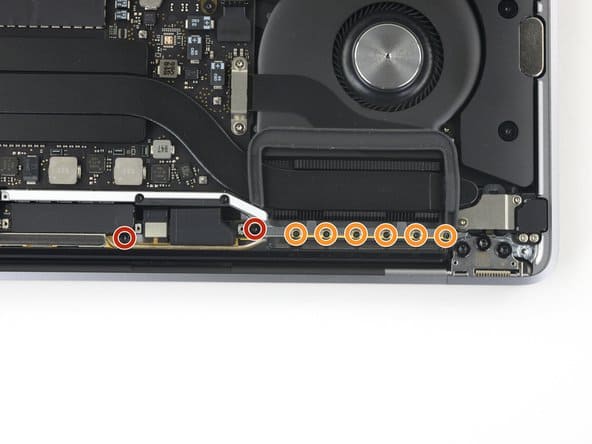

С одной стороны крутим два винта 3,3 мм, отверткой Torx T5 и шесть винтов размером 1,1 мм под отвертку P2 Pentalobe. Аналогичные винты располагаются с противоположной стороны. Крутим их все.

Крутим винт крепления антенных кабелей

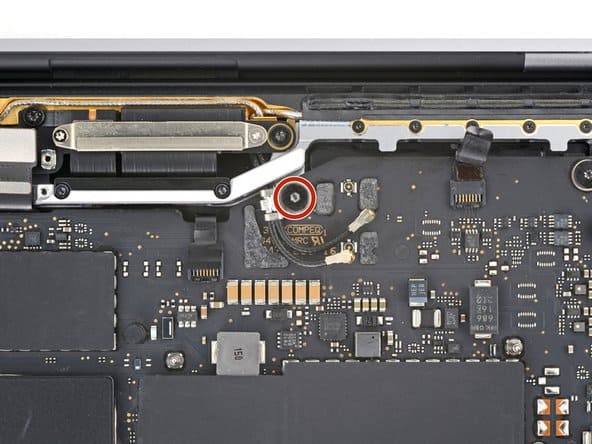

Берем отвертку T5 Torx и удаляем винт размером 3,4 мм, который держит кабели антенны.

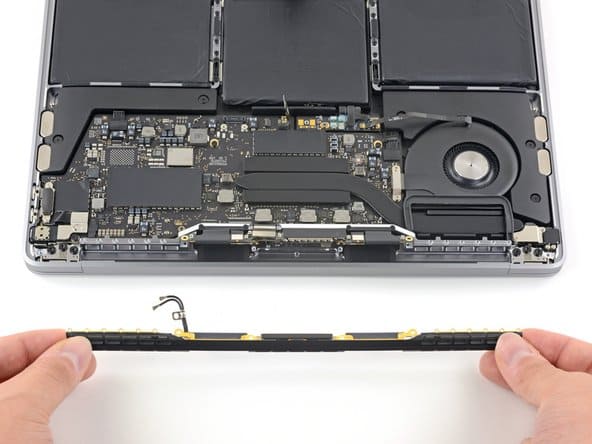

Снимаем антенную планку

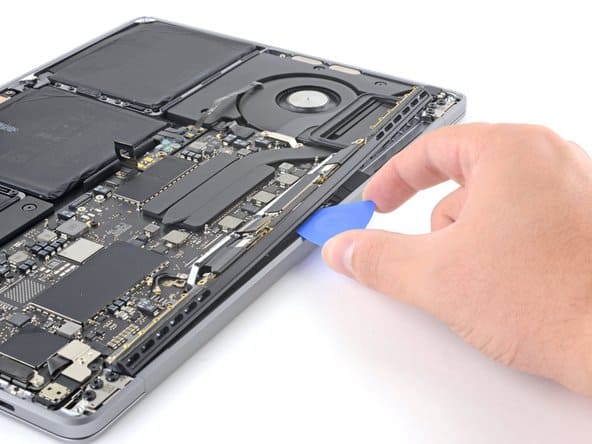

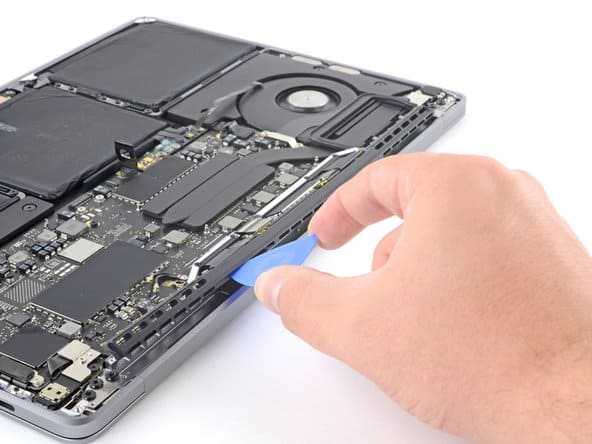

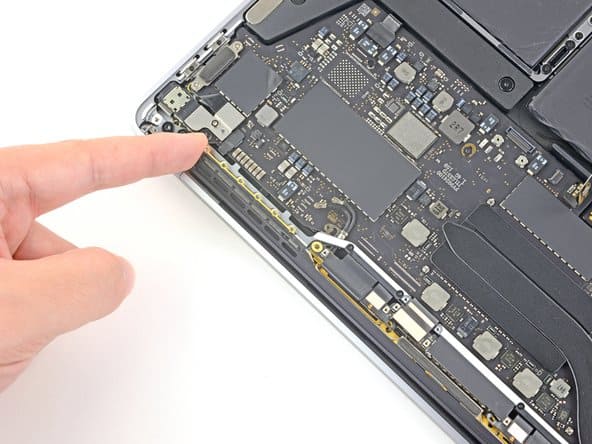

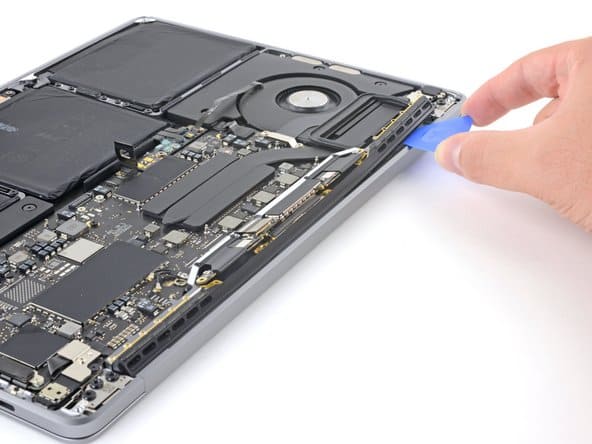

Нам понадобится медиатор, чтобы отсоединить планку от рамы. Мы вставляем отмычку между антенной планкой и рамой и поддеваем по все длине планки. Не двигаем отмычку, а переставляем и поддеваем ее. Дальше тянем за левый край планки и сдвигаем от рамы, выводя из отверстия в раме антенные кабели. Убираем планку в сторону.

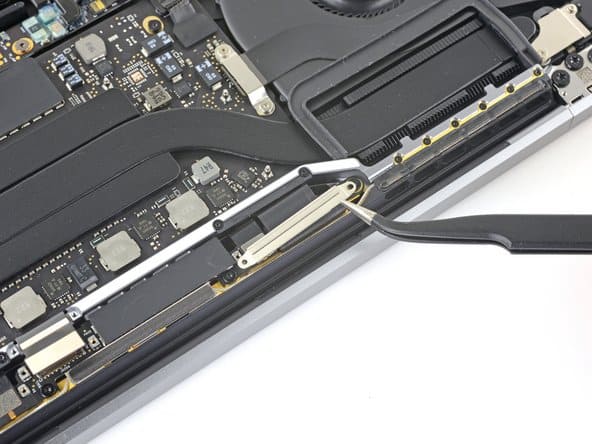

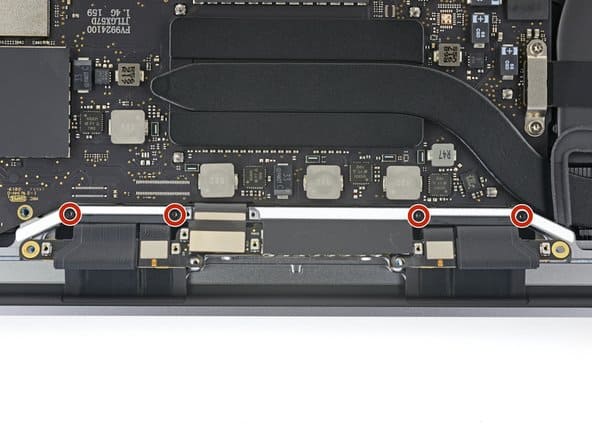

Крутим винты шарниров тросовой пружины

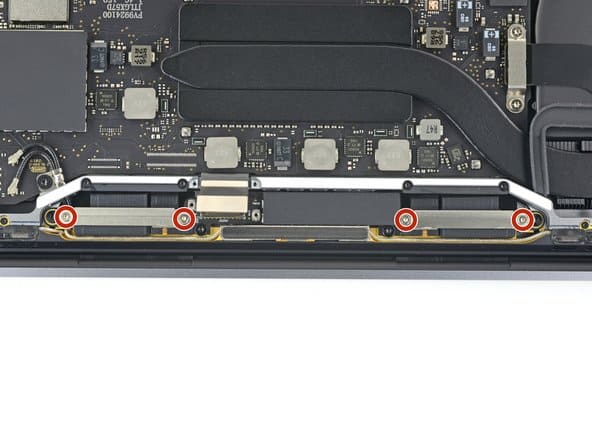

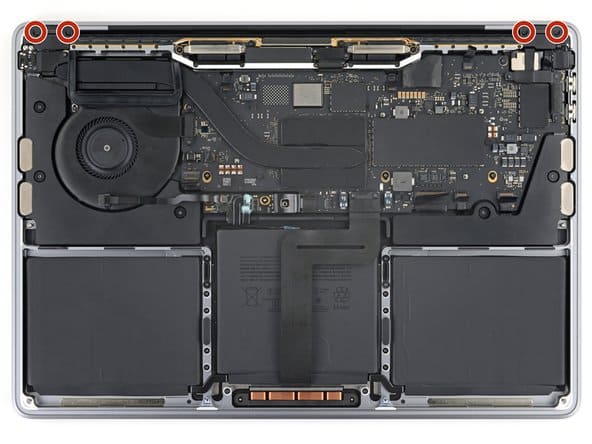

Крутим четыре винта длиной 3,9 мм отверткой T3 Torx.

Пружинные петли снимем

Левую сторону кабеля дисплея в сборе берем руками и отодвигаем от пружинного шарнира. Дальше пинцетом достаем сам шарнир из углубления. Аналогично действуем по отношению правой пружинной петли.

Открутим винты петель дисплея

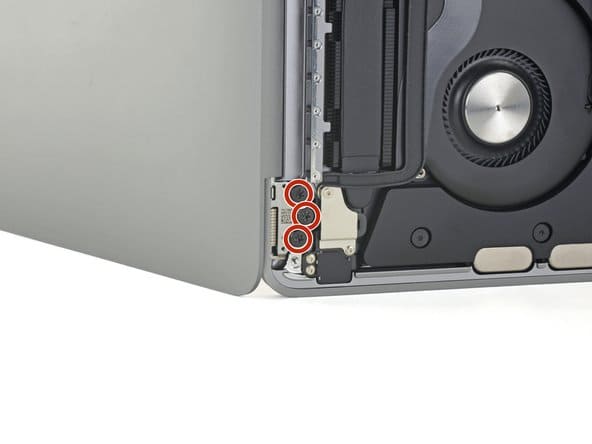

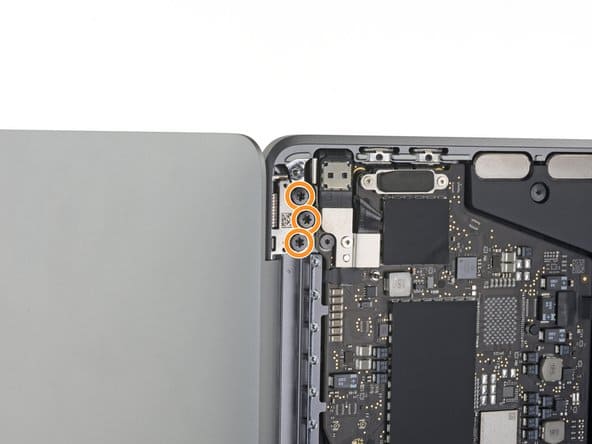

Первым делом откроем MacBook и разместим его так, чтобы экран был обращен от нас. Сейчас важно держать обе части ноутбука, чтобы ничего не упало. Берем отвертку T8 Torx и крутим по три винта размером 4,4 мм у каждой петли.

Открутим винты петель дисплея

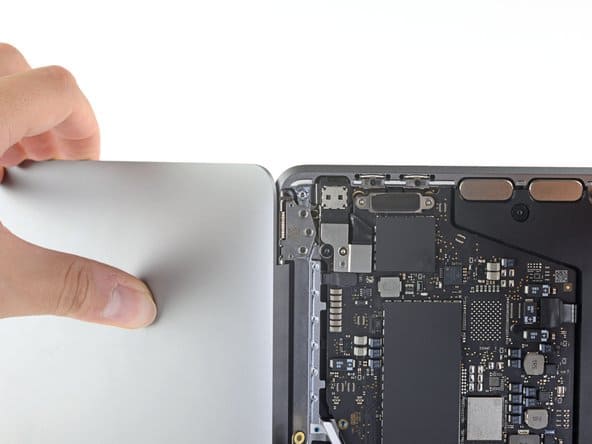

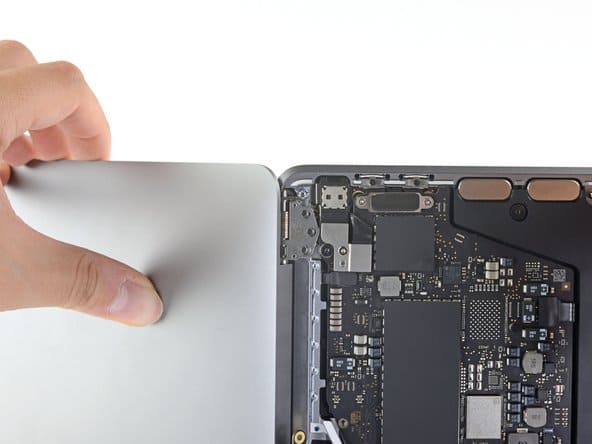

Удерживая две половины ноутбука начинаем отсоединять дисплей от корпуса. Сдвигаем обе половины, поднимая из углублений шарниры петель. Корпус двигаем от себя, а дисплей на себя. Снимаем экран аккуратно, главное не зацепить за кабели.

Когда будем крепить новый дисплей, винты шарнира вкрутим наполовину, потом выровняем крышку так, чтобы шарниры были по центру. После чего зажмем винты. Проверяем как открывается/закрывается. Если есть щелчки, открутим винты и отрегулируем выравнивание. Затянем обратно все винты.

Мы сняли старый экран MacBook Pro 13" M2 (2022). Берем новый дисплей и ставим его, собирая ноутбук по инструкции. Следуем указаниям, читая их снизу вверх.
