MacBook Pro 15" (2018): как заменить экран

В нашей статье рассмотрим как заменить экран в MacBook Pro 15" (2018). Данная инструкция пригодится тому, у кого на экране появились сколы и трещины, битые пиксели и цветные полосы, либо перестало появляться изображение во время включения ноутбука.

Перечислим инструменты, которые нам понадобятся для ремонта: набор отверток, медиатор (пластиковая отмычка), присоска, два пинцета, один с тупыми, второй с острыми концами, пластиковая лопатка с плоским и острым концом, молярная лента, клей для сборки MacBook.

Статья носит информационный характер. Мы не несем ответственность за ваши действия.

У нас можно купить

Выполним подготовительный этап

Чтобы приступить к ремонту, нам надо разрядить аккумуляторную батарею до 20%, можно ниже. Данный шаг обеспечит более безопасное проведение ремонта, т.к. при повреждении батарея может загореться или взорваться.

Как заменить экран MacBook Pro 15" (2018)

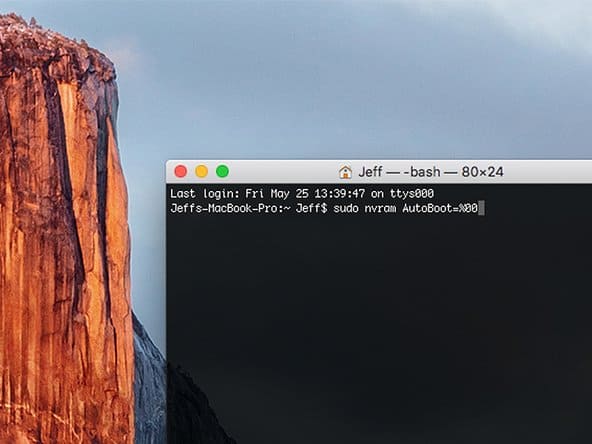

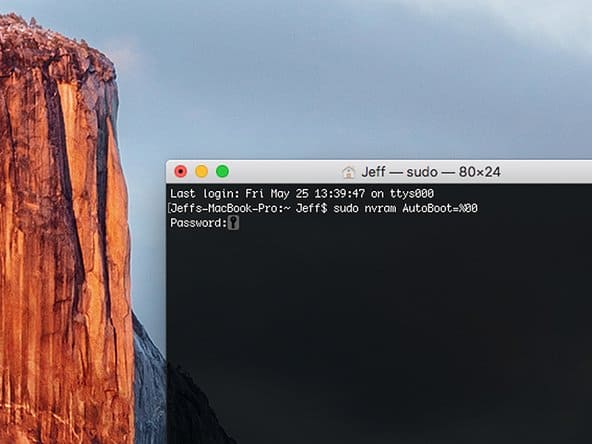

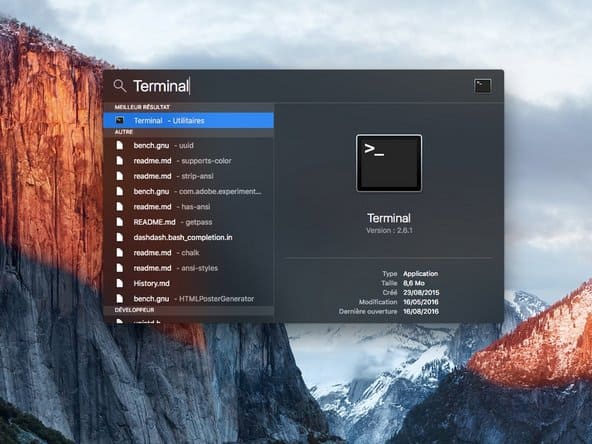

Для начала отключим автоматическую загрузку на ноутбуке. Чтобы это сделать, запустим Терминал и в него вставляем следующую команду: sudo nvram автозагрузка =% 00. После этого нажмем [возврат] (в виде стрелочки ввода). Дальше появляется запрос, нам нужно ввести пароль администратора и нажать [return]. Отлично функция автоматической загрузки отключена, приступаем к ремонту.

Когда ремонт закончен и собран ноутбук, можем активировать функцию автозагрузки с помощью введения команды в Терминал: sudo nvram автозагрузка =% 03.

Можем закрыть дисплей MacBook и перевернуть его вверх нижней крышкой. При этом он должен быть отключен от сети и с выключенным питанием.

Крутим винты нижней крышки Mac

На данном этапе шесть винтов, которые будем крутить отверткой P5 Pentalobe. При этом четыре штуки размером 4,7 мм, две штуки 6,6 мм. Откручиваем. Следим за тем каким образом откручиваются винты, чтобы при сборке вставить их аналогичным образом.

Отсоединяем зажимы крышки MacBook

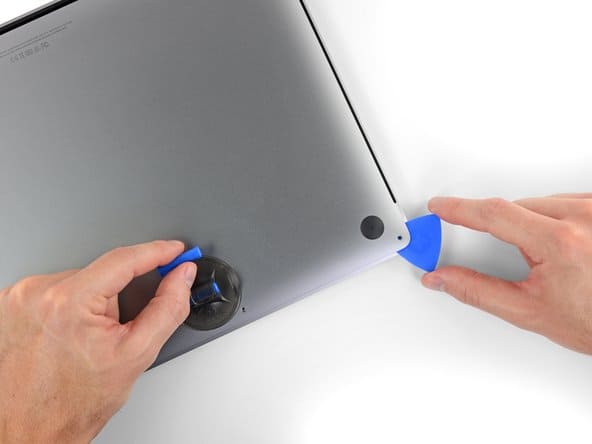

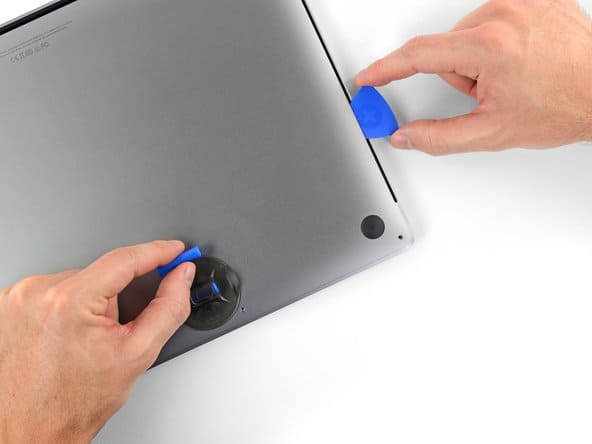

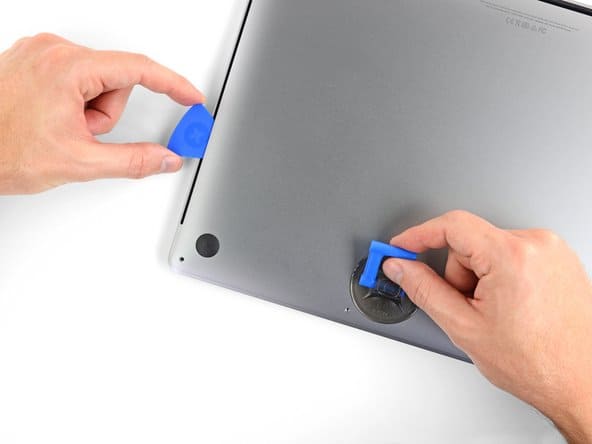

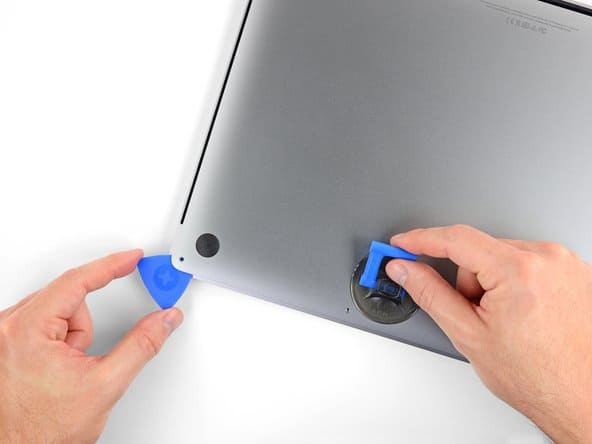

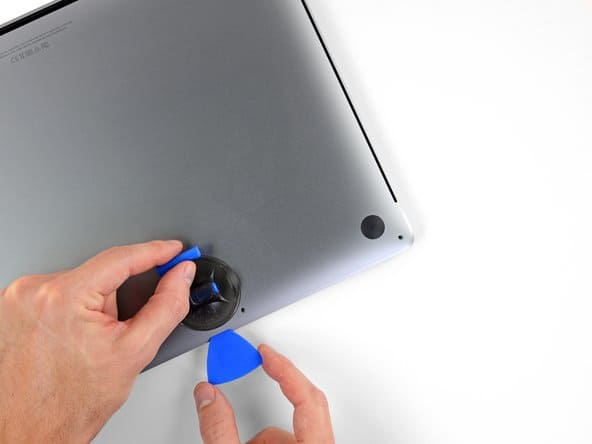

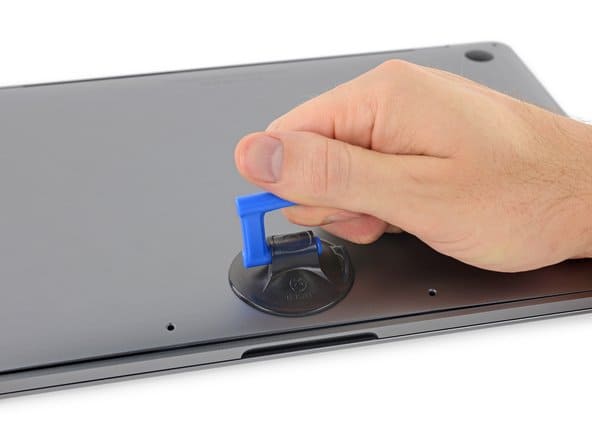

Берем присоску и клеим ее на передний край крышки в пространство между винтами. Затем тянем за ручку присоски так, чтобы появился зазор между крышкой и корпусом. Вставляем медиатор. Дальше двигаем отмычку вокруг угла и вверх по стороне MacBook, до половины. Таким же образом поступаем со вторым углом и стороной ноутбука. Мы отсоединили два зажима.

Можем открыть крышку ноутбука

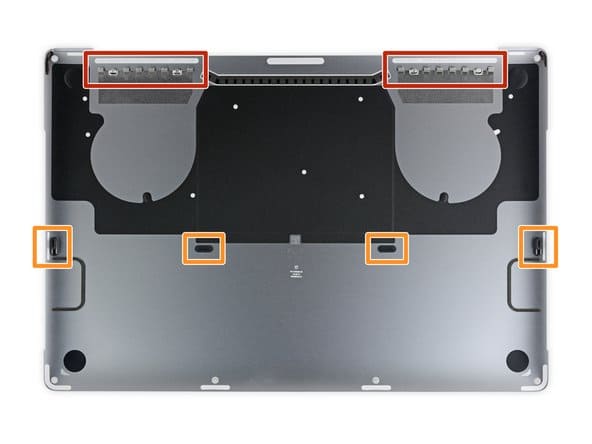

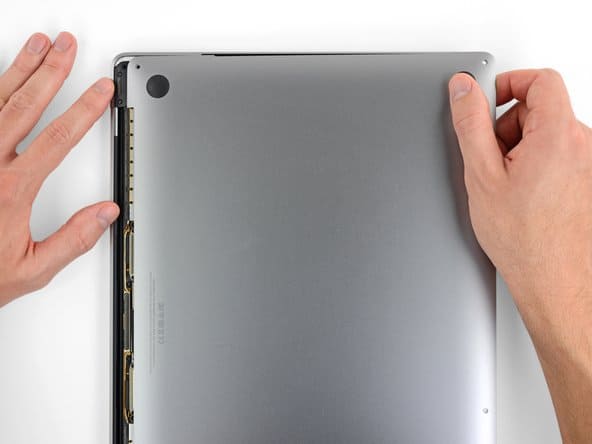

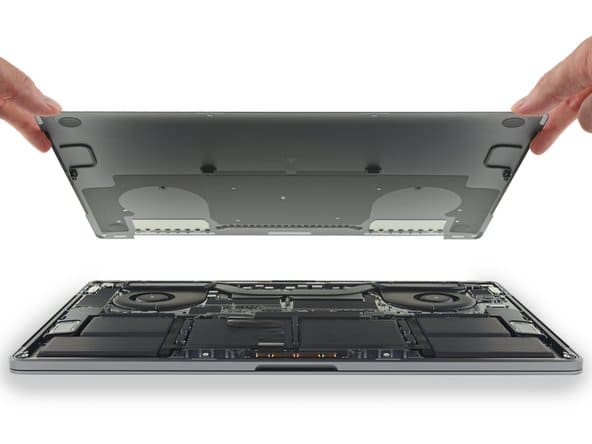

Край, который противоположный петлям дисплея поднимаем и беремся за него удобнее. В процессе поднятия крышки освобождается еще два зажима середины крышки. Действуем аккуратно, не поднимаем крышку высоко, снимать ее еще рано. Мы сдвигаем крышку от петель к переднему краю ноутбука, при этом отсоединяется последний зажим. Чтобы окончательно снять крышку тянем в сторону сначала один угол, потом другой. Отлично, мы сняли крышку.

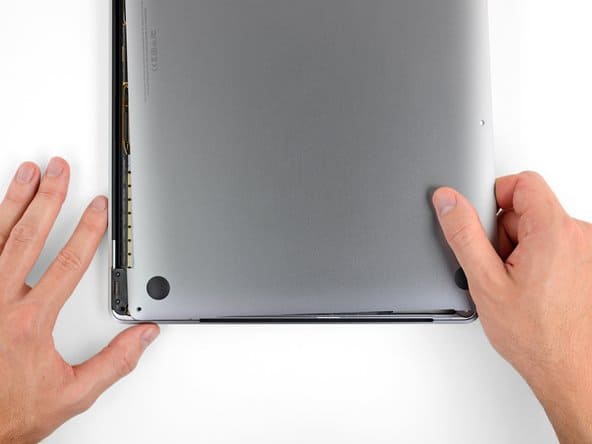

Немного информации по сборке: берем крышку и ставим таким образом, чтобы скользящие зажимы рядом с шарниром дисплея совместить. Дальше нажимаем вниз и двигаем крышку к петле до прекращения ее скольжения. А произойдет это тогда, когда зажимы защелкнутся. После этого выравниваем нижнюю часть и нажимаем, фиксируя скрытые зажимы в количестве четырех штук. То что зажимы встали на место мы должны почувствовать.

Достаем кабель данных аккумуляторной платы

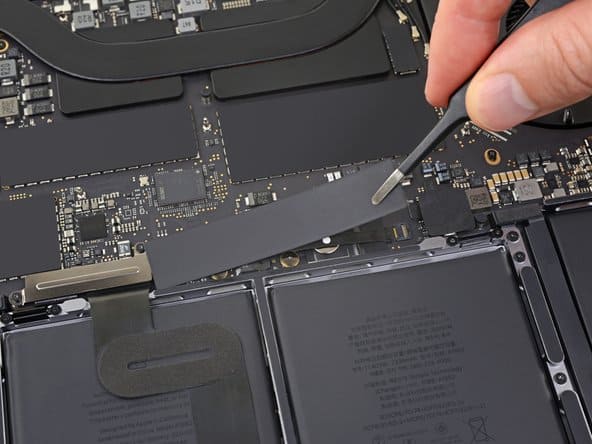

Плату батареи закрывает изолирующая наклейка, уберем ее пинцетом с тупыми концами. При возникновении сложностей при снятии наклейки, можно нагреть ее феном и попробовать заново.

При сборке крышка должна сидеть надежно, возможно придется перевернуть на 180 градусов. Ориентация таким образом, что соприкасаются с винтами платы клейкие подушечки.

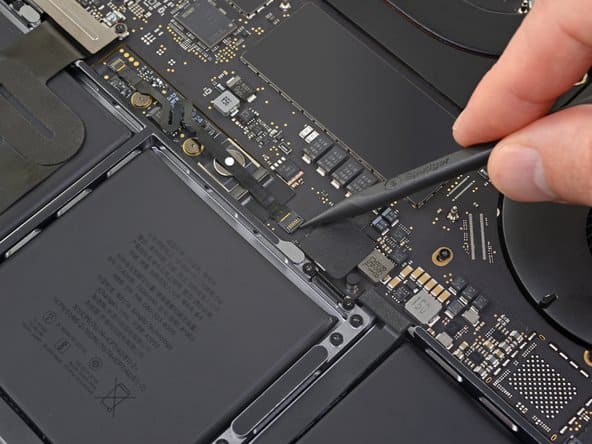

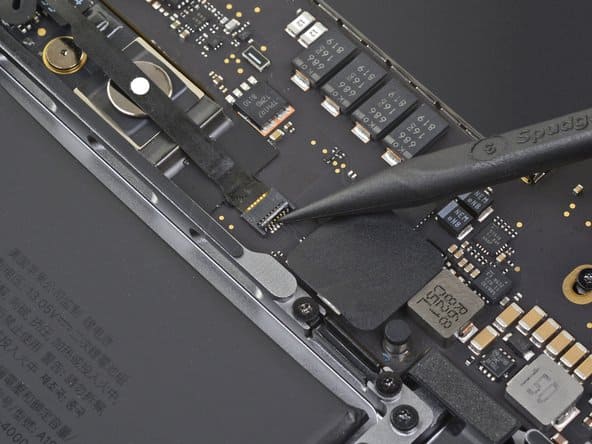

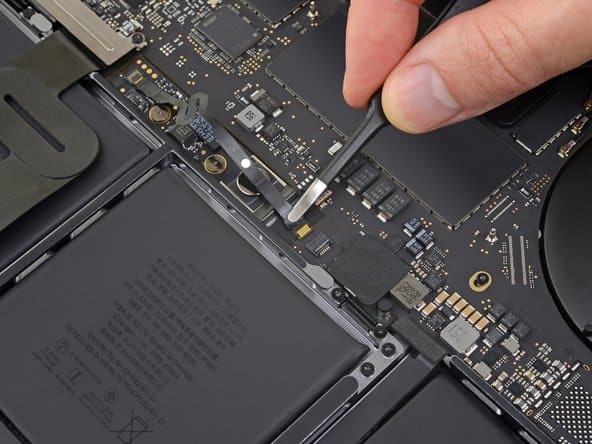

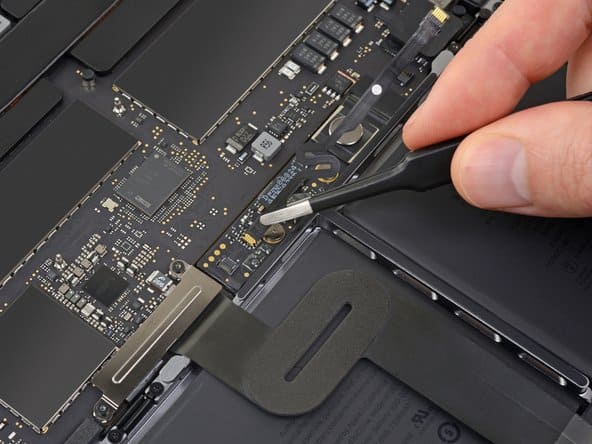

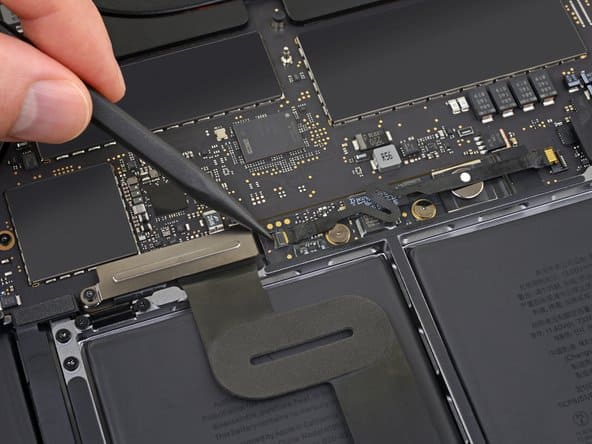

Ленту убрали полностью, теперь берем пластиковую лопатку с плоским концом и защелку разъема ZIF для кабеля данных аккумуляторной платы поднимаем. Дальше возьмем пинцет и двигаем кабель так, чтобы вытащить его из гнезда. Переходим на другую сторону кабеля и так же отсоединяем разъем ZIF, а потом кабель тянем пинцетом, извлекая полностью.

Устанавливая кабель на место, следим за тем, чтобы белая наклейка индикатора жидкости смотрела вверх и расположение ее должно быть над винтом разъема питания аккумулятора.

Отсоединяем разъем питания аккумулятора

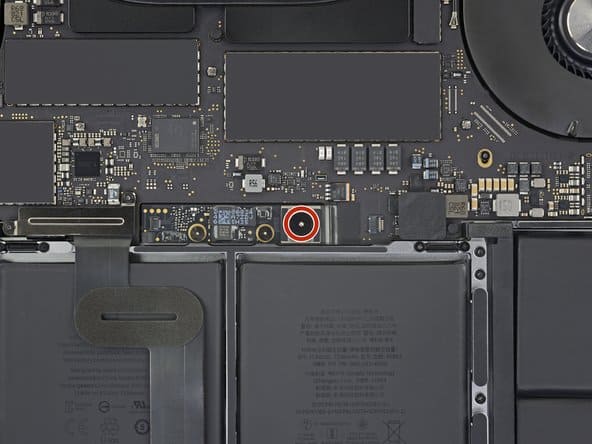

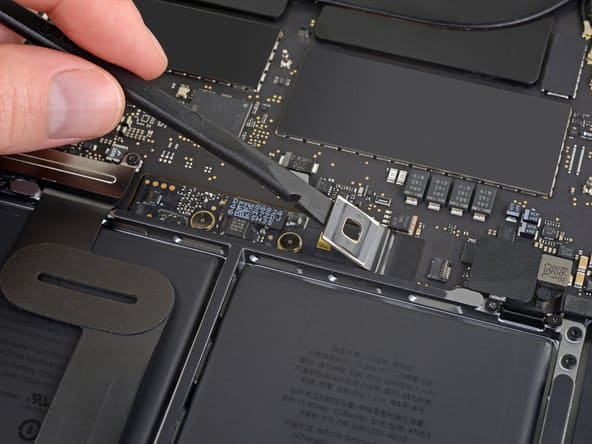

На данном этапе крутим один винт размером 3,7 мм, у него сферическая головка. Хорошо подойдет отвертка Torx T5. Крутим винт и дальше пластиковой лопаткой поднимем разъем, отсоединяя аккумулятор. При этом разъем поднимаем достаточно высоко, чтобы он не вернулся обратно в гнездо и не привел к повреждению MacBook Pro.

Снимаем крышку гибкого кабеля платы дисплея

Крышка крепится двумя винтами размером 3,5 мм. Откручиваем их отверткой Torx T3. Чтобы снять крышку нам потребуется пинцет.

Займемся кронштейном разъема кабеля платы дисплея

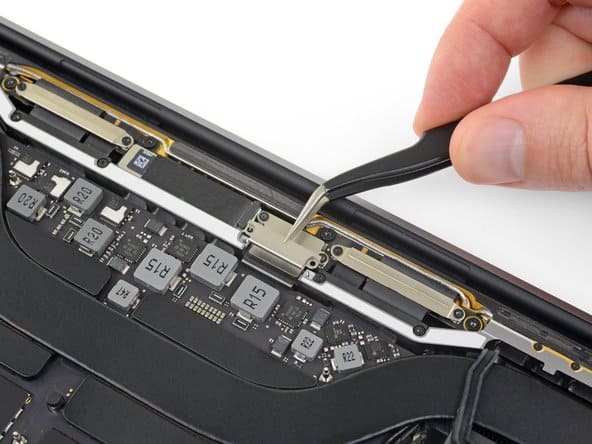

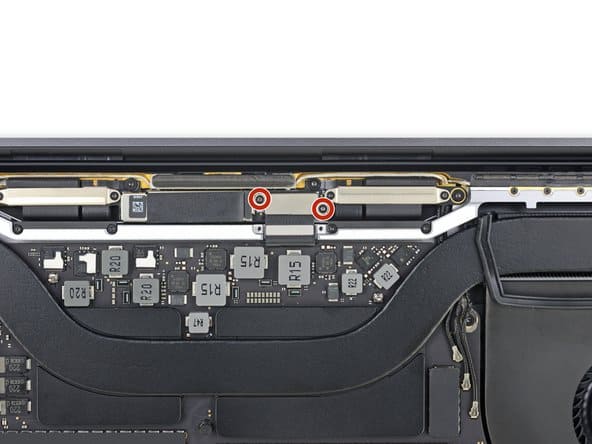

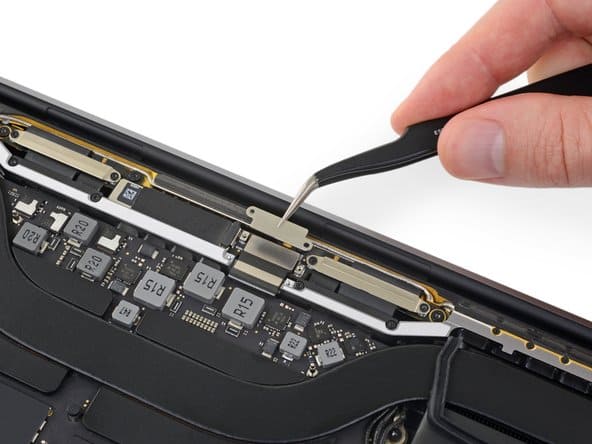

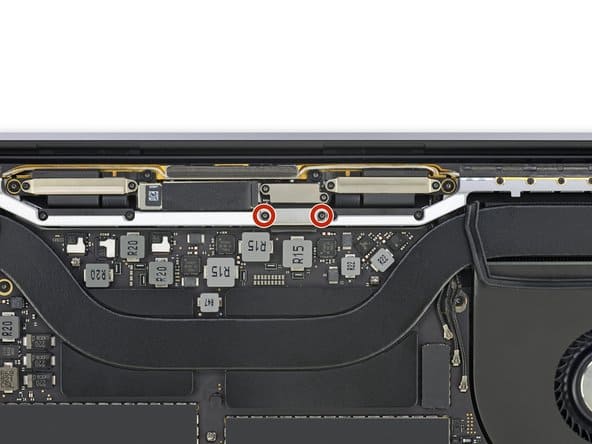

Используя отвертку Torx T3 открутим два винта размером 1,7 мм. Снимать кронштейн будем пинцетом с острыми концами.

Отсоединяем кабель платы дисплея MacBook

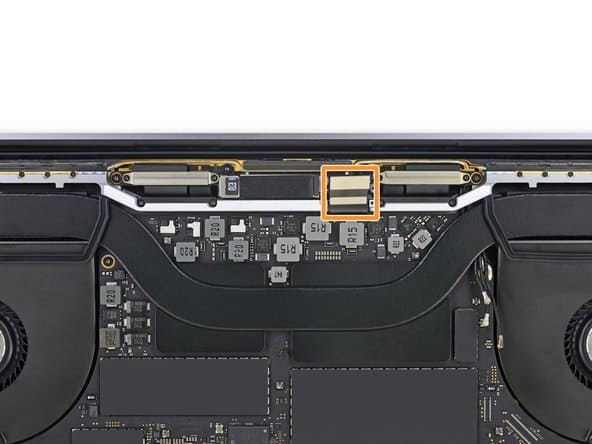

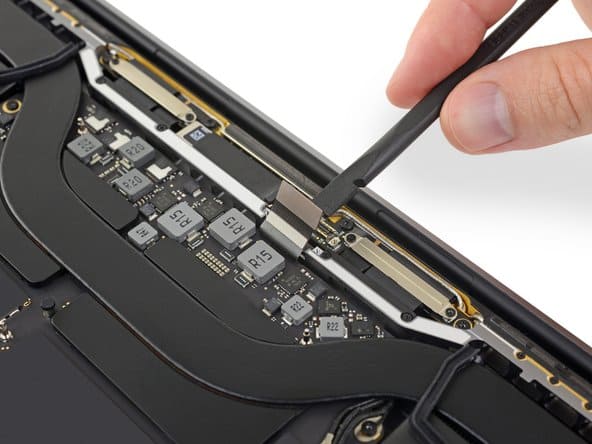

Пластиковой лопаткой с плоским концом поднимем и отключим разъем кабеля платы дисплея.

Убираем крышки петель

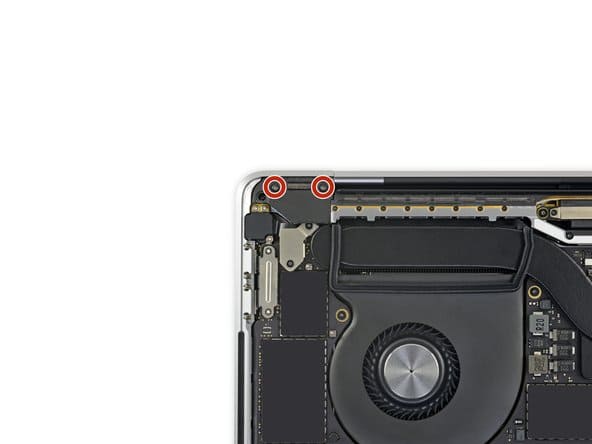

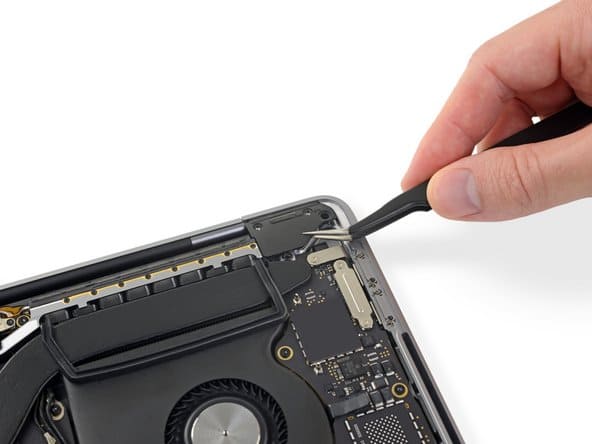

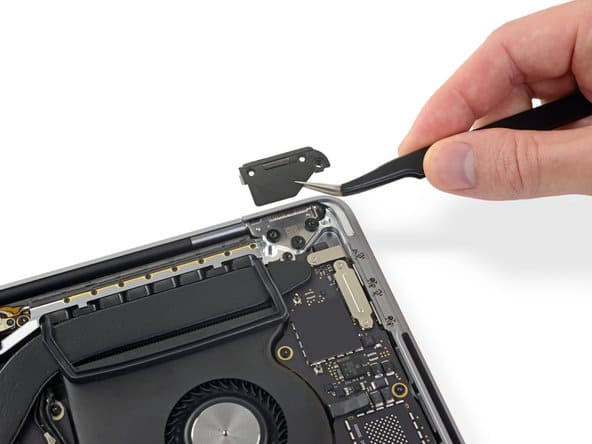

Каждая крышка крепится двумя винтами размером 2,0 мм. Возьмем отвертку Torx T3 и открутим их. После того, как открутили крышки, снимем их пинцетом.

Отключим антенные кабели

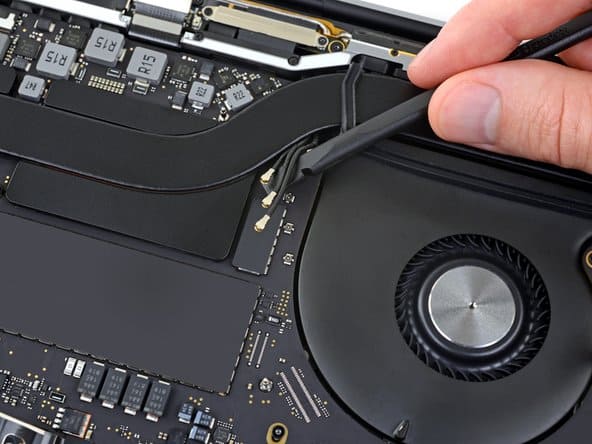

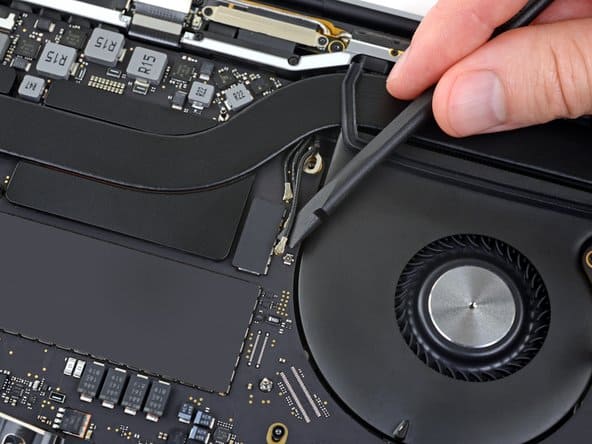

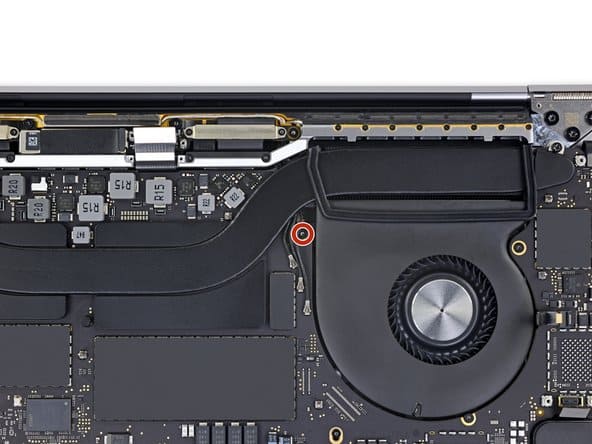

Здесь нам нужно открутить винт размером 2,9 мм, выполним это отверткой T5 Torx. После этого пластиковой лопаткой отсоединяем три кабеля по очереди, поднимая прямо вверх из гнезда.

Когда будем устанавливать кабели обратно, необходимо сначала совместить каждый из них с разъемом и только после этого зафиксировать, нажав вниз.

Крутим винты платы дисплея

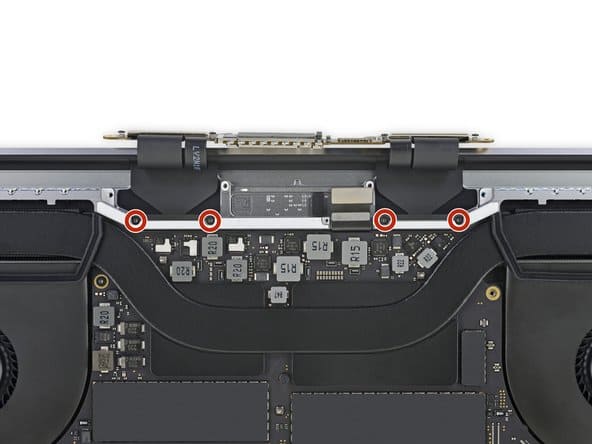

Нам понадобится отвертка Torx T5, чтобы открутить четыре штуки винтов размером 3,3 мм, крепящих плату дисплея.

Повторная установка винтов: необходимо следить за тем, чтобы гибкий кабель дисплея не был зажат под платой, а находился сверху нее.

Снимаем антенный блок

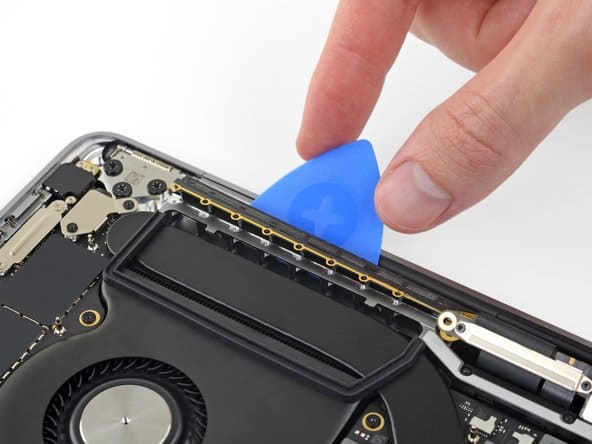

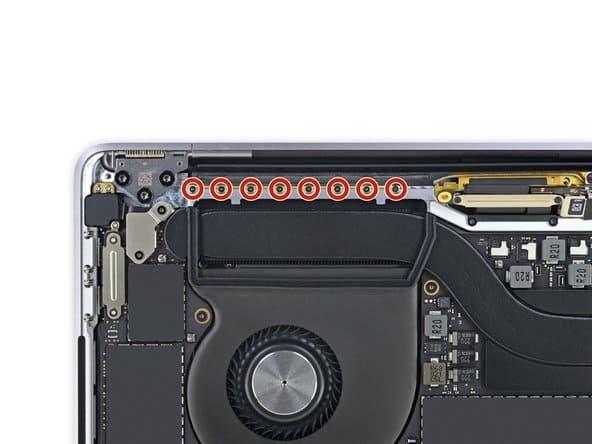

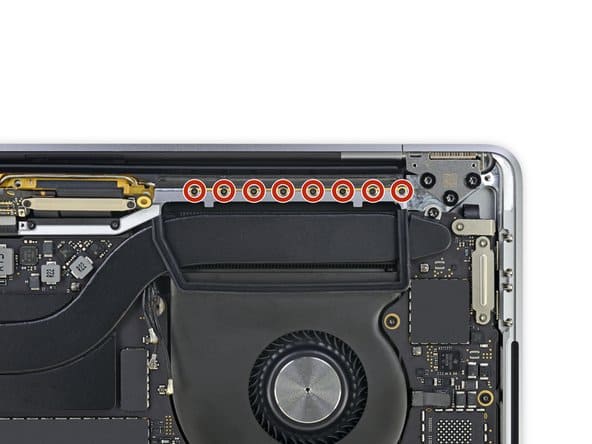

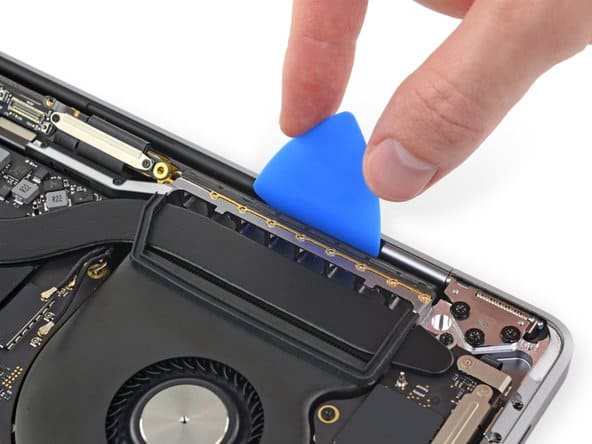

Первым делом открутим отверткой P2 Pentalobe шестнадцать штук винтов размером 1,5 мм, которые крепят антенну в сборе. Дальше берем отмычку и приподнимаем узел антенны, чтобы отделить от MacBook Pro.

Важно не повредить тонкие гибкие кабели в средней части. Поэтому не двигаем отмычкой в разные стороны.

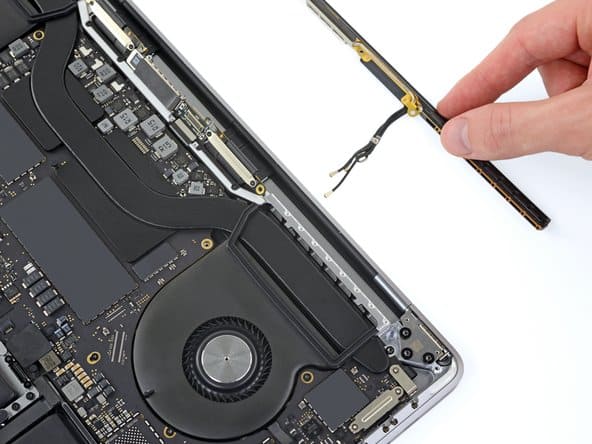

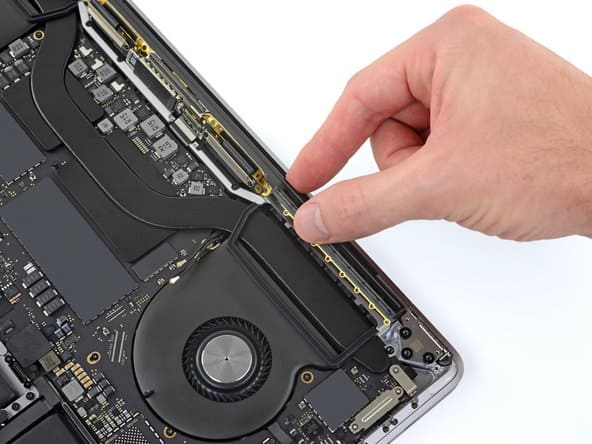

Дальше руками аккуратно снимаем антенный блок, при этом одновременно вытягиваем из-под радиатора пучок кабеля антенны.

Собирая антенный блок обратно, важно аккуратно провести пучок кабелей под тепловой трубкой в правильное положение на плате. Можно помочь инструментами, главное не силой заталкивать из в отверстие.

Винты пружин крышки кабеля дисплея

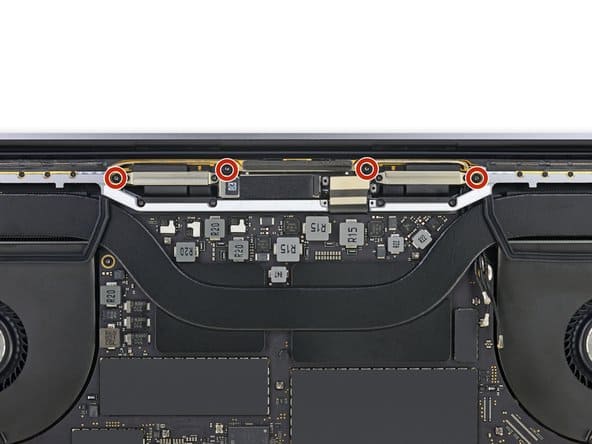

Винты на этом этапе крутим отверткой Torx T3. Нам нужно открутить всего четыре штуки размером 3,9 мм. Приступаем.

Отвинтим петли дисплея

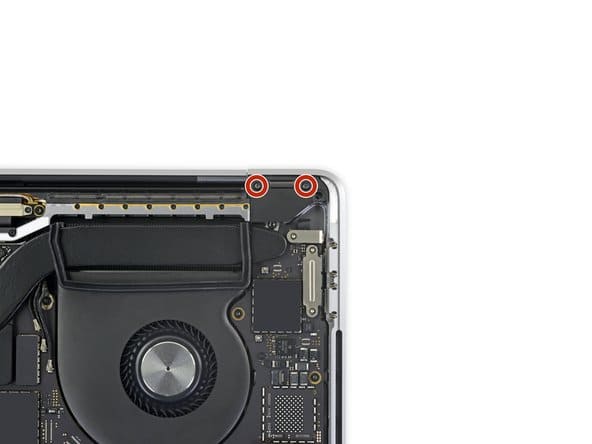

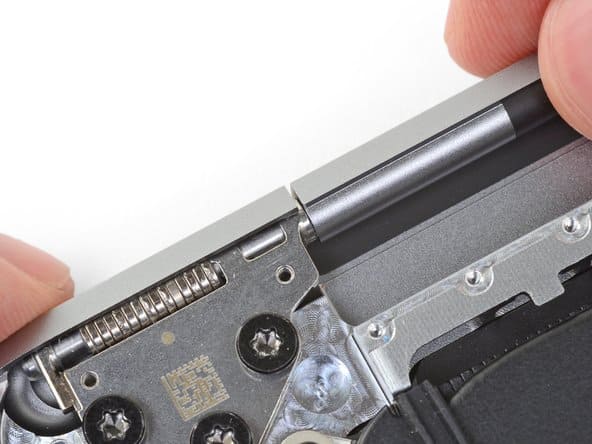

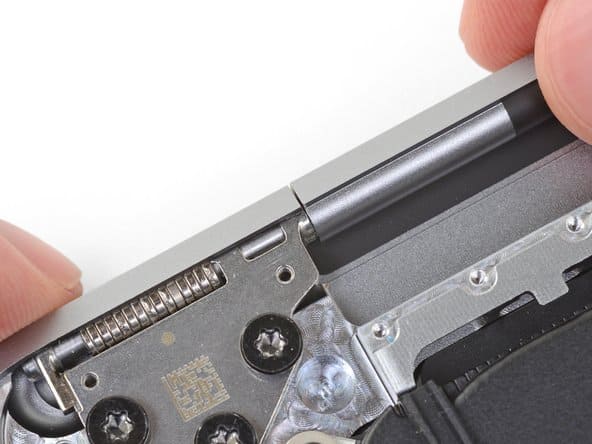

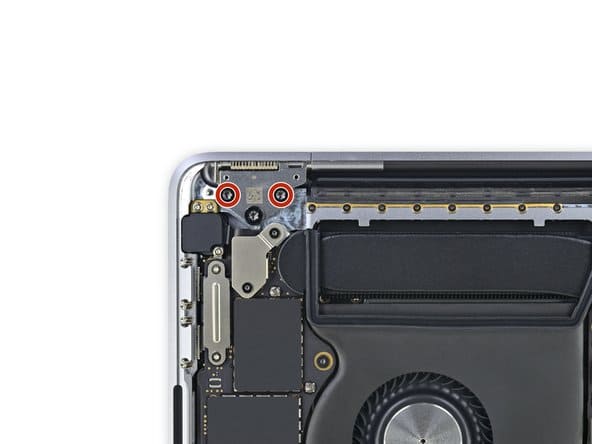

В каждой петле по три винта, но на данном этапе мы крутим только по два винта в каждой из них. На фотографии выделены кружочками те винты, которые стоит открутить. Для этого берем отвертку T8 Torx и отвинчиваем их.

Информация для сборки! Когда устанавливаем экран на место, первое что делаем, это устанавливаем шарнирные винты, но не затягиваем их. Потом выравниваем дисплей и смотрим, чтобы он был правильно центрирован, после чего затягиваем винты полностью. Проверяем как открывается и закрывается экран. Если он щелкает, необходимо ослабить шарнирные винты и отрегулировать выравнивание. Важно также следить за тем, чтобы экран не был выдвинут слишком далеко вперед, т.к. он может зацепиться за корпус при открытии/закрытии.

Открываем MacBook Pro 15" (2018)

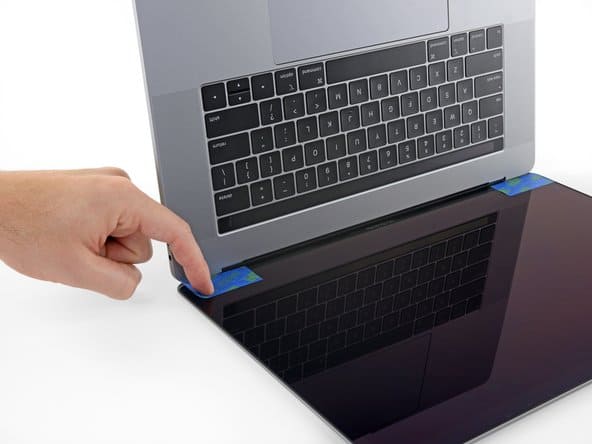

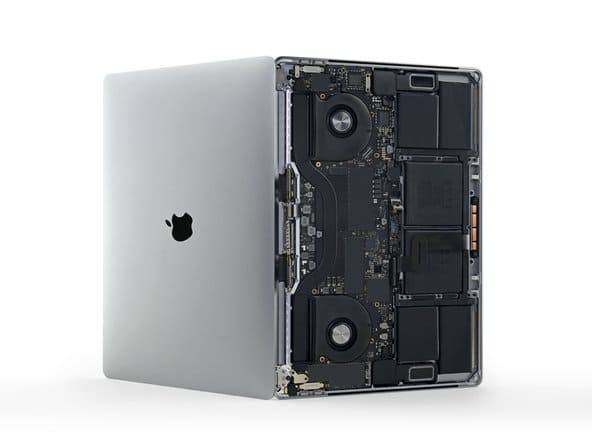

Открываем MacBook Pro и ставим его на бок. При этом, если планируется использовать экран повторно, необходимо защитить его молярной лентой в районе каждой петли.

Открутим оставшиеся винты петель MacBook Pro

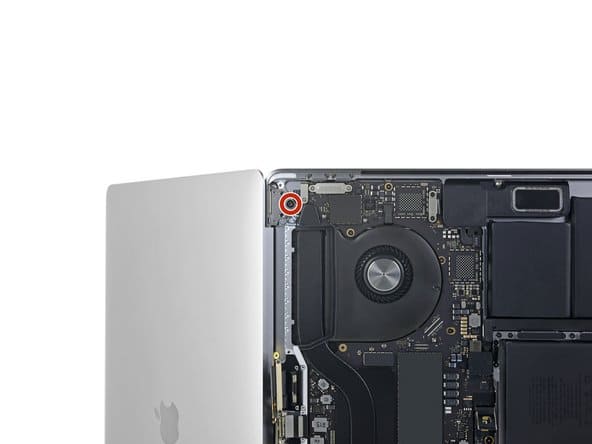

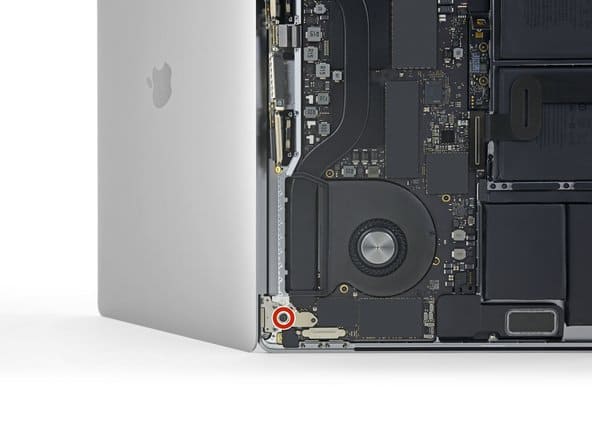

Осталось два шарнирных винта размером 4,9 мм. С каждой стороны по одному винту. Берем отвертку T8 Torx и крутим сначала нижний винт, затем, удерживая за обе стороны ноутбука, крутим верхний винт. Аккуратно, чтобы не упала ни одна из частей MacBook.

Снимаем экран MacBook Pro

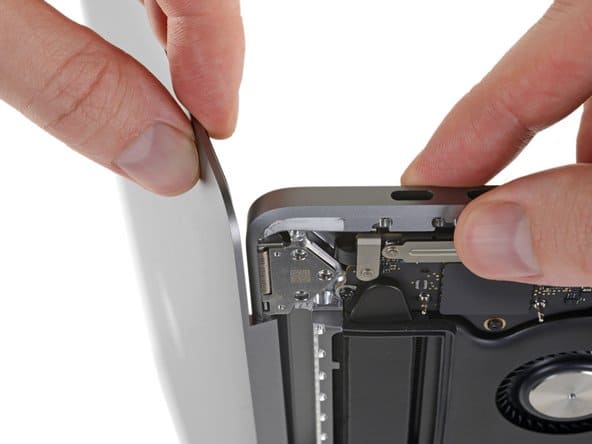

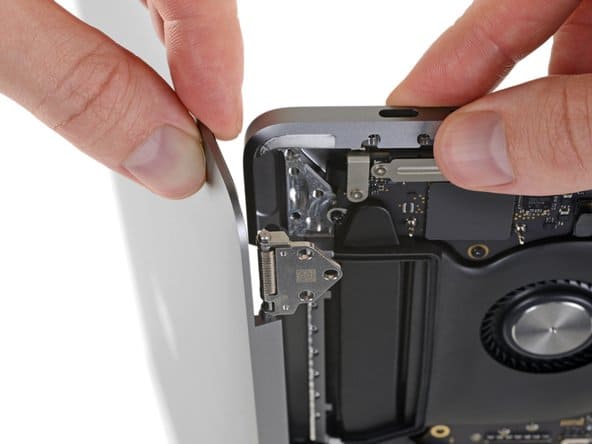

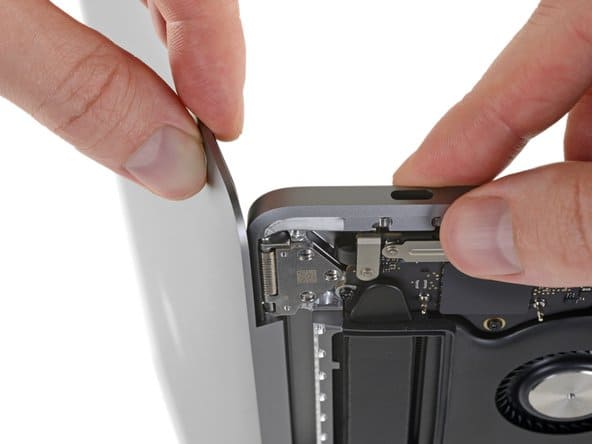

Поскольку во время этого шага может неожиданно упасть любая из частей MacBook Pro, нам нужно очень аккуратно их держать, чтобы избежать падения. Дальше, чтобы поднять шарниры из выемок в корпусе, сдвигаем обе половины ноутбука вместе. При этом основной корпус отодвигаем от себя, а экран тянем на себя так, чтобы его отделить. Затем окончательно убираем дисплей от корпуса.
