MacBook Pro 15" (2019): как заменить экран

В этой статье рассказываем как заменить экран MacBook Pro 15" (2019). Если вы устали работать за ноутбуком с трещинами и сколами на экране, тогда можете изучить инструкцию ниже и заменить его новым.

В процессе ремонта будем пользоваться следующими инструментами: молярная лента, фен, присоска, отвертки, пластиковые лопатки с острым и плоским концом, пинцет с острыми и тупыми концами, медиатор (пластиковая отмычка), молярная лента, клей для сборки ноутбука.

Статья только информационного характера. Ответственность за ваши действия мы не несем.

У нас можно купить

Наши действия перед началом основного ремонта

Снижаем процент заряда аккумуляторной батареи до 20%, для более безопасного течения ремонта.

А также отключаем функцию автоматической загрузки. Делаем это следующим образом:

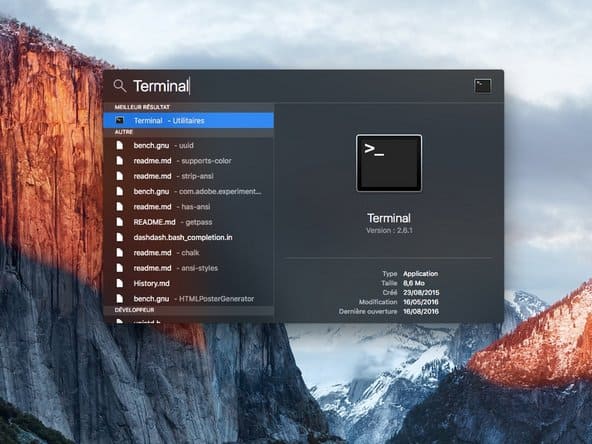

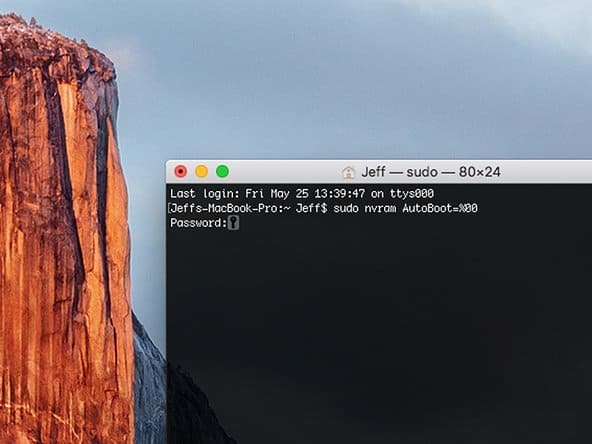

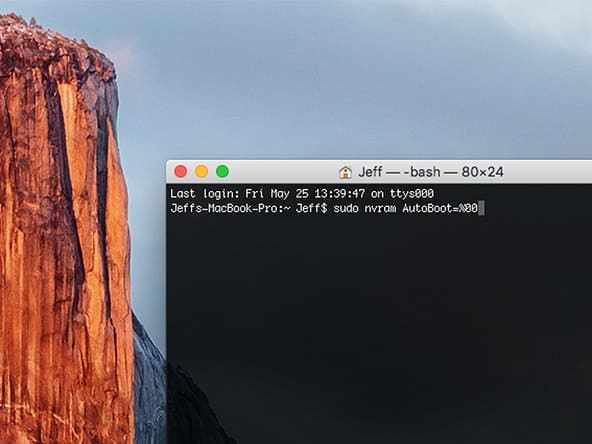

Запускаем Терминал и вставляем команду в него: sudo nvram автозагрузка =% 00
Нажимаем [возврат] (стрелочка ввода)
В появившийся запрос введем пароль администратора и нажмем [return]
Функция отключена.

Для того, чтобы подключить обратно функцию автозагрузки, необходимо в Терминал ввести команду: sudo nvram автозагрузка =% 03.

Как заменить экран MacBook Pro 15" (2019)

Когда подготовка выполнена, можем выключить ноутбук, закрыть дисплей, повернуть его вверх нижней крышкой. Проверяем, чтобы Mac был отключен от сети.

Отвинчиваем заднюю крышку MacBook Pro

Берем отвертку P5 Pentalobe и крутим шесть штук винтов следующих размеров: 4 шт. - 4,7 мм и 2 шт. - 6,6 мм. При этом винты здесь выкручиваются под углом, следовательно и закручивать их будем так же.

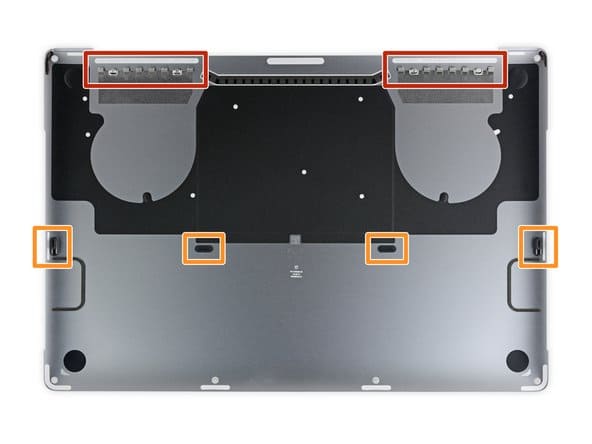

Перейдем к освобождению зажимов крышки

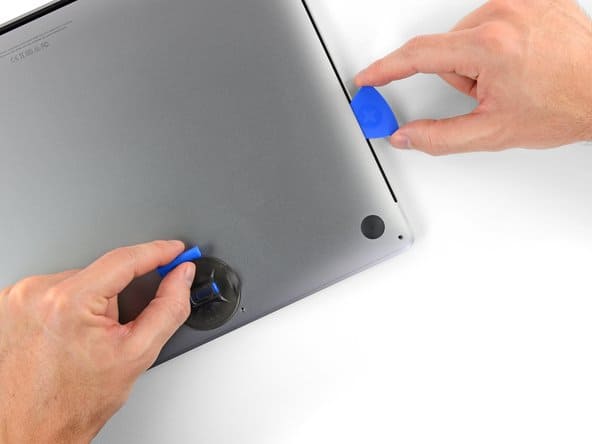

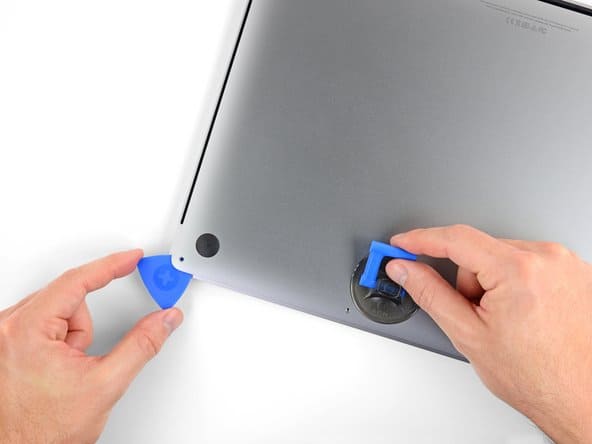

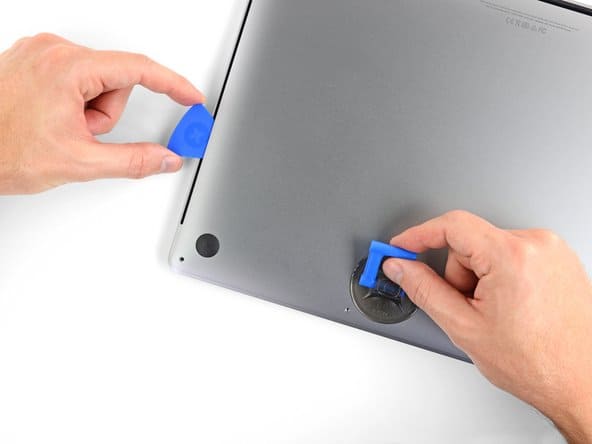

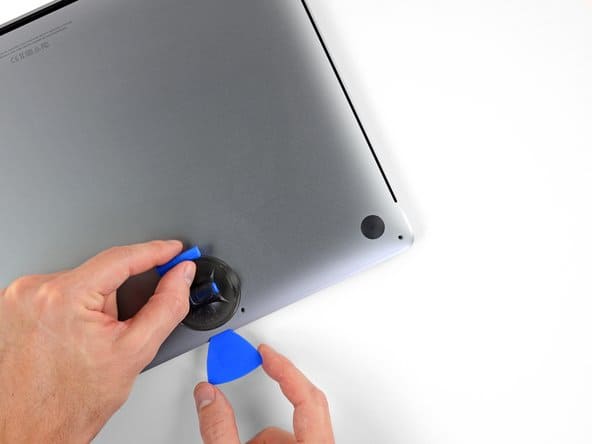

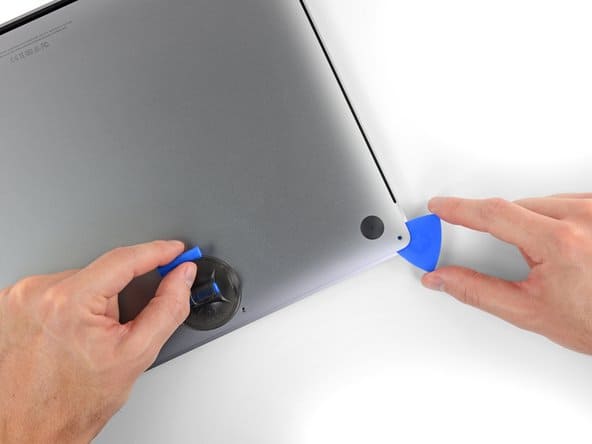

В пространство между отверстий винтов на переднем краю крышки цепляем присоску. Приклеили и тянем за нее вверх до появления небольшого зазора между корпусом и крышкой. Теперь берем отмычку и вставляем в отверстие. Дальше двигаем вдоль угла медиатор и вверх по стороне ноутбука до середины. Все те же действия выполним с углом со второй стороны. Таким образом получится отсоединить два зажима.

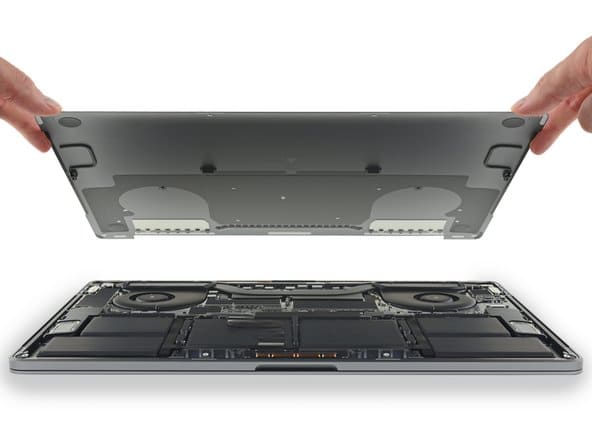

Будем открывать крышку MacBook

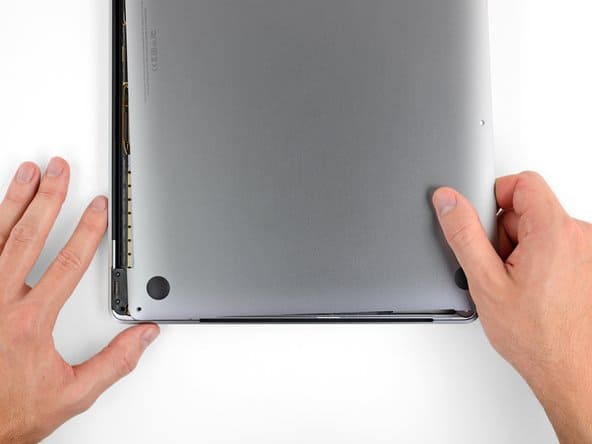

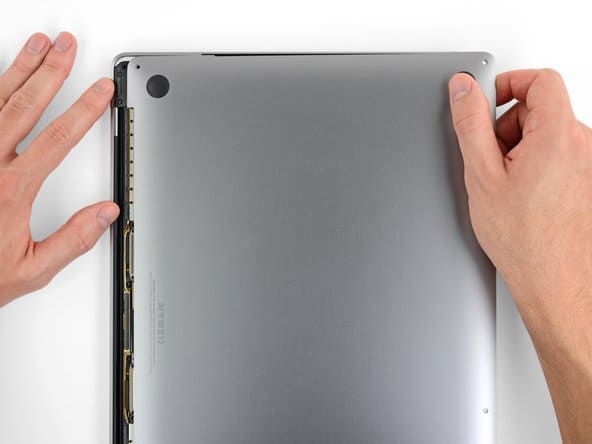

Поднимем край крышки противоположный петлям и возьмемся за него поудобнее. При этом отсоединим еще два средних зажима. Главное не поднимать крышку слишком высоко. Будем двигать сначала один угол крышки, затем другой, чтобы отсоединить полностью крышку ноутбука.

Когда устанавливаем обратно крышку мы делаем это так, чтобы совместить скользящие зажимы рядом с шарниром дисплея. После этого нажмем на крышку вниз и сдвигаем ее к петле до того момента, когда прекратится скольжение, т.е. защелкнутся зажимы. Затем выравниваем нижнюю часть и окончательно зафиксируем крышку, защелкнув все скрытые зажимы.

Отсоединим кабель данных аккумуляторной платы

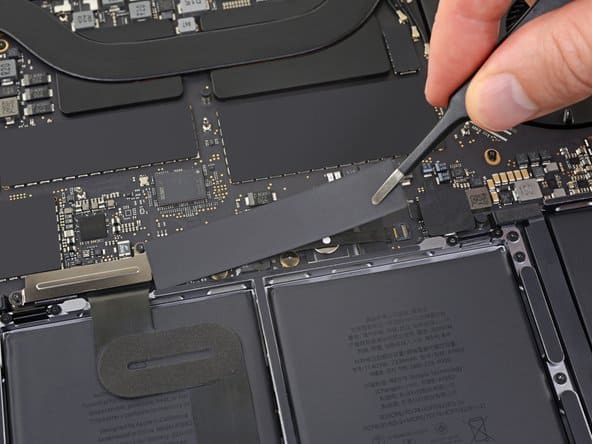

Перед тем как отсоединить кабель, нам надо убрать изолирующую наклейку. Берем фен, чуть нагреваем, ослабляя действие клея, затем пинцетом поддеваем и отсоединяем наклейку.

Собирая обратно, крышка должна быть надежно закреплена. Клейкие подушечки должны соприкасаться с винтами платы. Возможно придется повернуть на 180 градусов.

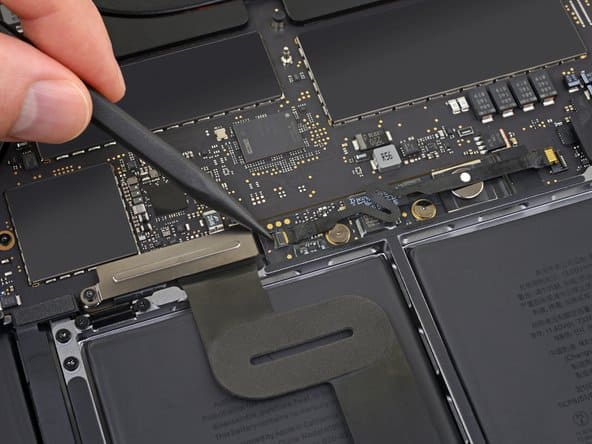

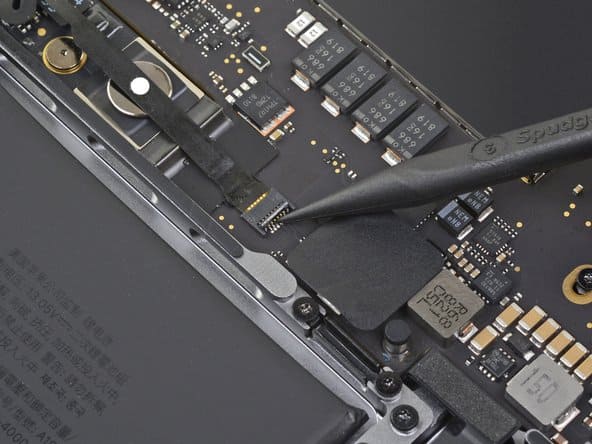

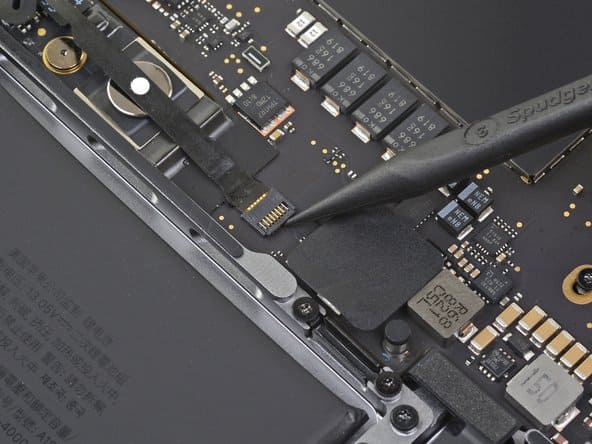

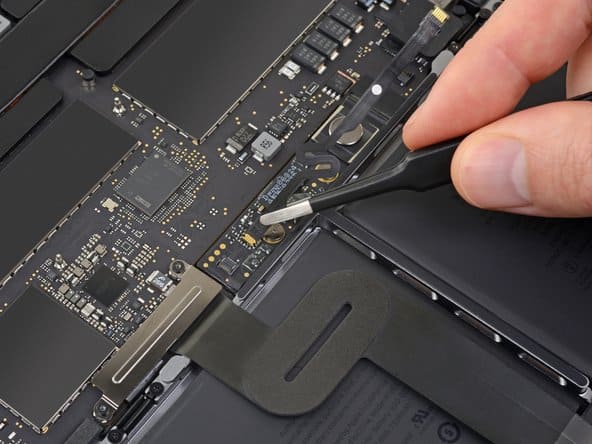

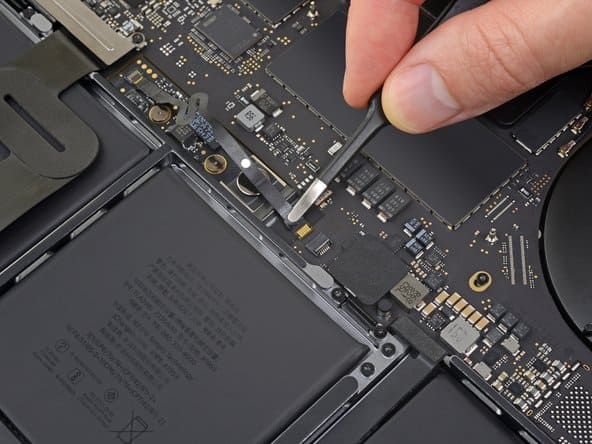

После удаления ленты берем плоскую лопатку и поддеваем защелку разъема ZIF для кабеля данных аккумуляторной платы. После чего пинцетом сдвигаем кабель, вытаскивая его из гнезда. Дальше наша задача отсоединить кабель с противоположной стороны. Здесь так же открепляем защелку разъема ZIF и затем отодвигаем из него кабель, используя при этом пинцет.

Возвращая кабель на место при сборке белая наклейка индикатора жидкости должна быть направлена вверх и располагаться она будет над винтом разъема питания аккумулятора.

Отключим разъем питания аккумулятора

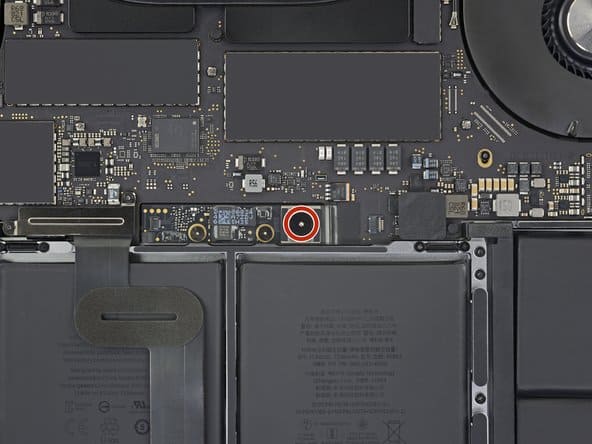

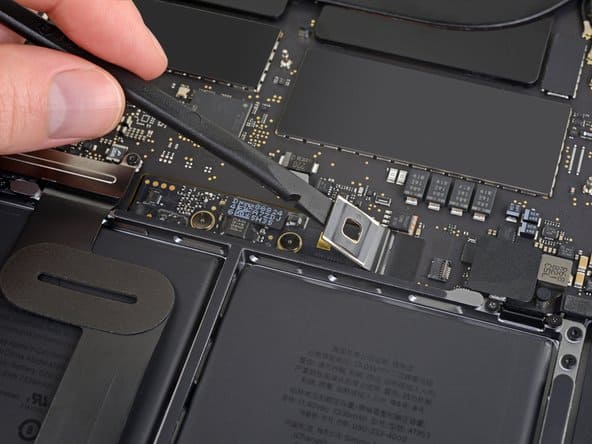

Для начала отверткой Torx T5 открутим винт длиной 3,7 мм со сферической головкой. Теперь плоской пластиковой лопаткой поддеваем разъем так, чтобы отключить аккумулятор. Важно разъем поднять достаточно высоко, чтобы избежать возврата обратно в гнездо, что может привести к повреждению MacBook.

Удаляем крышку гибкого кабеля платы дисплея

На данном этапе нам понадобится отвертка Torx T3, с ее помощью мы крутим два винта размером 3,5 мм. Когда винты убрали, берем пинцет и снимаем саму крышку.

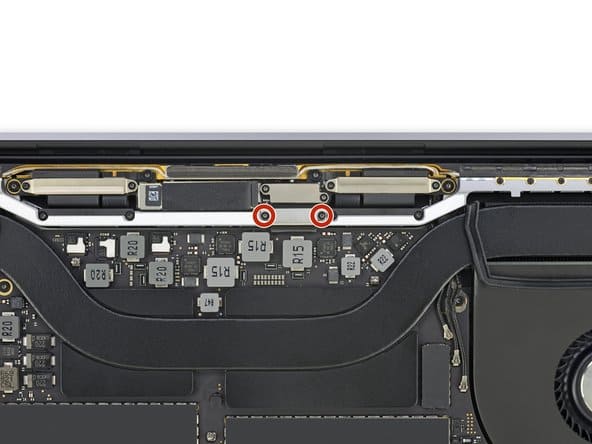

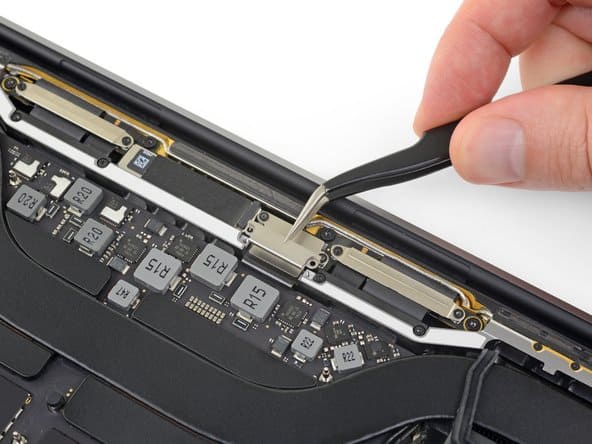

Дальше отвинтим кронштейн разъема кабеля платы дисплея

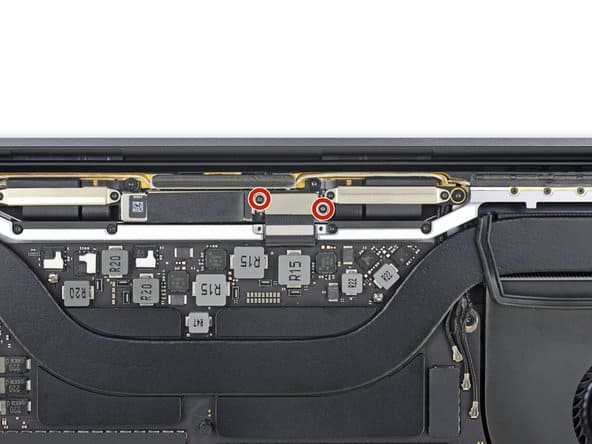

Здесь надо открутить 2 шт. винтов длиной 1,7 мм. Берем отвертку Torx T3 и откручиваем их. После этого кронштейн снимаем при помощи пинцета с острыми концами.

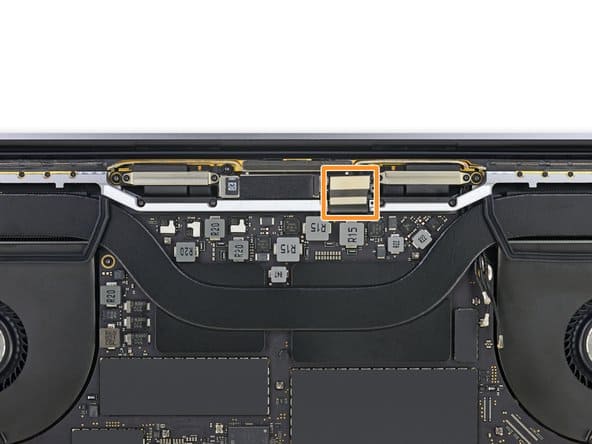

Кабель платы дисплея MacBook Pro

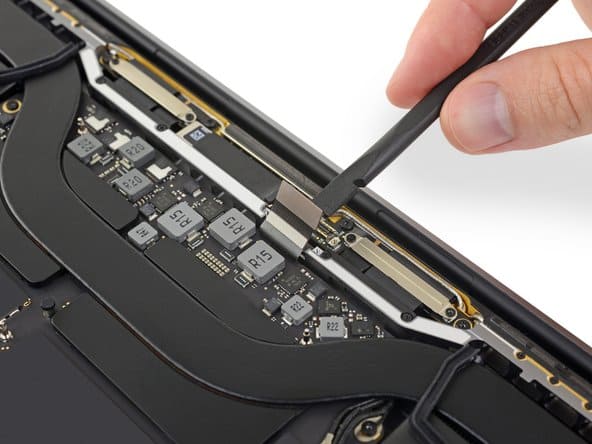

Разъем кабеля платы дисплея поддеваем плоским концом пластиковой лопатки и достаем его из гнезда.

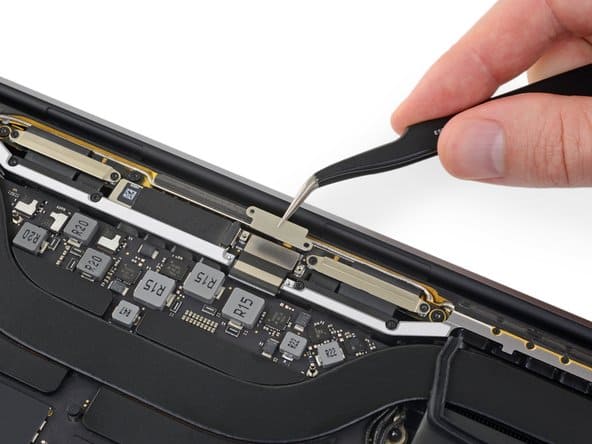

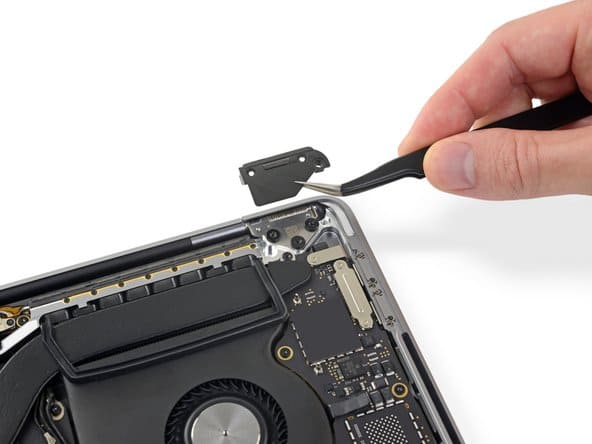

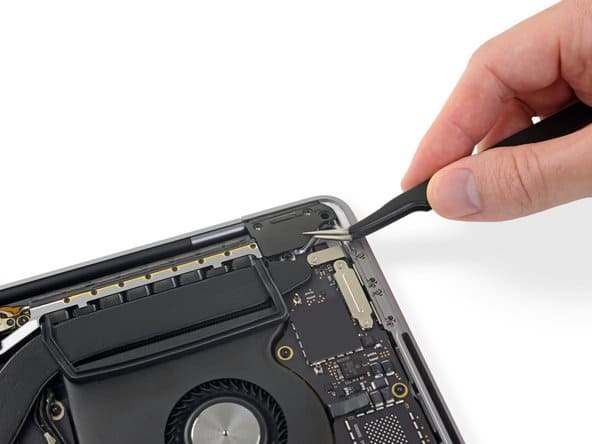

Снимем крышки петель ноутбука

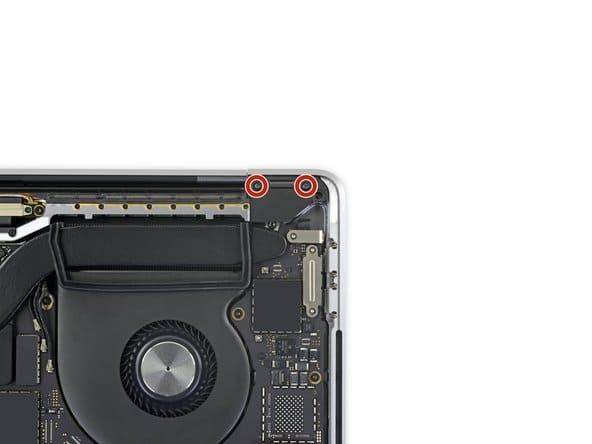

Две крышки петель держатся на винтах размером 2,0 мм. Отверткой Torx T3 отвинчиваем по два винта на каждой из них. Открутили винты и убираем крышки пинцетом.

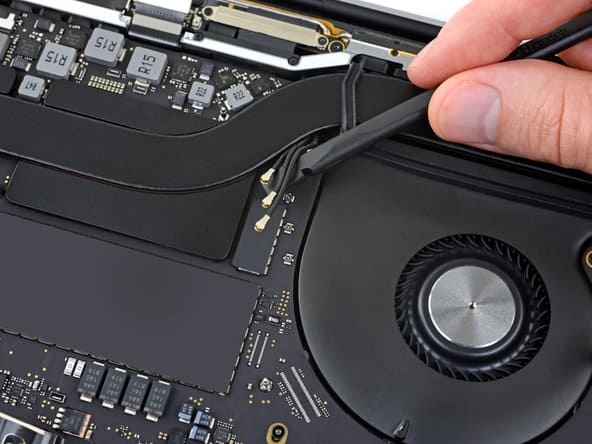

Будем отключать антенные кабели

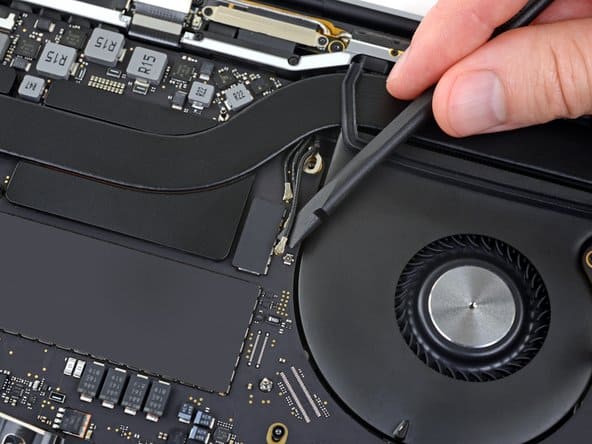

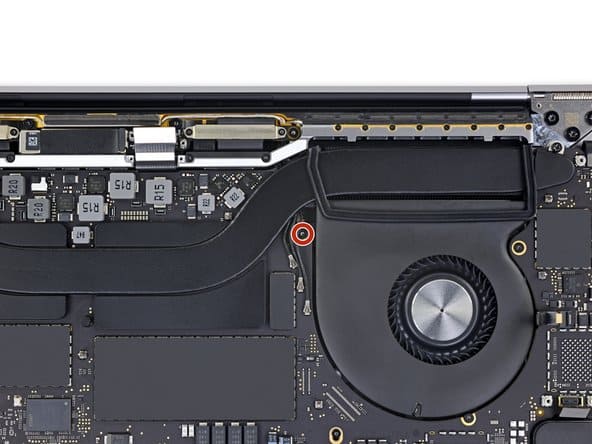

Откручиваем винт размером размером 2,9 мм. Для этого берем отвертку T5 Torx. Дальше пластиковой лопаткой по очереди отсоединим три антенных кабеля.

Устанавливая на место кабели, нам нужно каждый из них совместить с разъемом и только потом фиксировать, нажав вниз.

Отвинтим плату дисплея

Плата дисплея крепится четырьмя винтами длиной 3,3 мм. Открутим их с помощью отвертки Torx T5.

При установке винтов обратно, нужно внимательно следить за тем, чтобы гибкий кабель дисплея не оказался зажат платой, а был сверху нее.

Будем снимать антенный блок

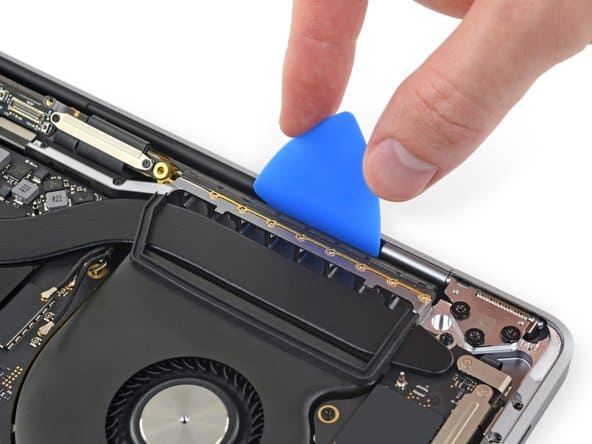

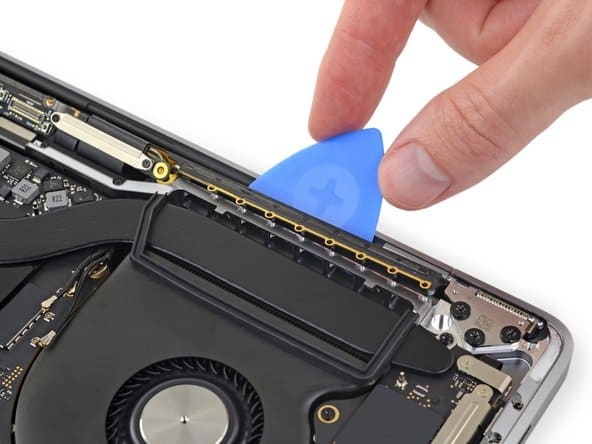

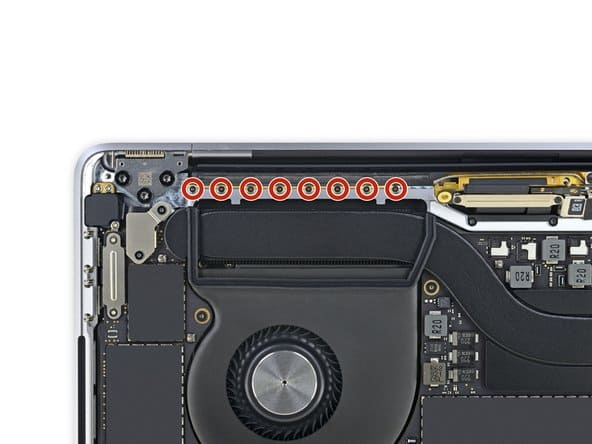

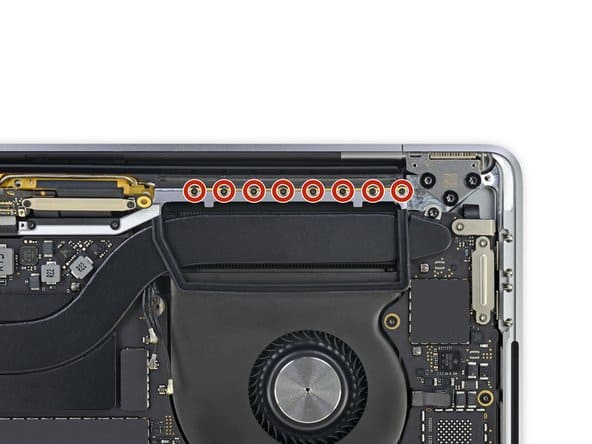

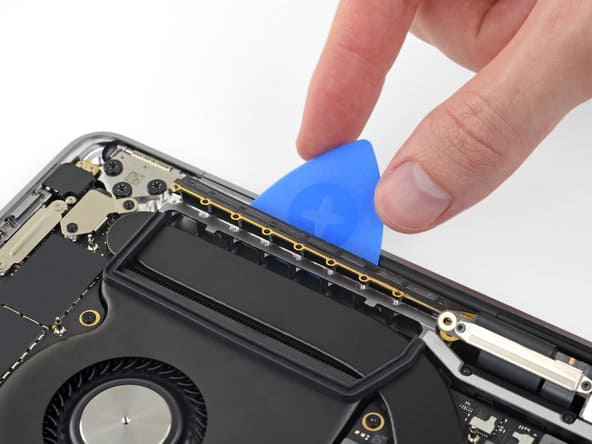

Антенна в сборе крепится 16-ю винтами размером 1,5 мм. Воспользуемся отверткой P2 Pentalobe, чтобы открутить их. Открутили и берем медиатор, чтобы с его помощью приподнять и отсоединить узел антенны от MacBook.

Отмычкой не двигаем из стороны в стороны, чтобы избежать повреждения гибких кабелей в средней части.

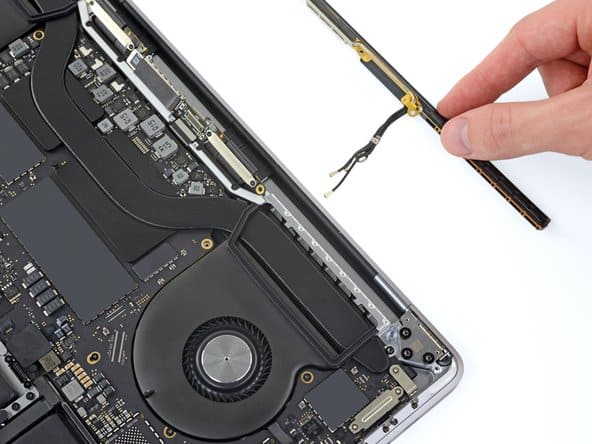

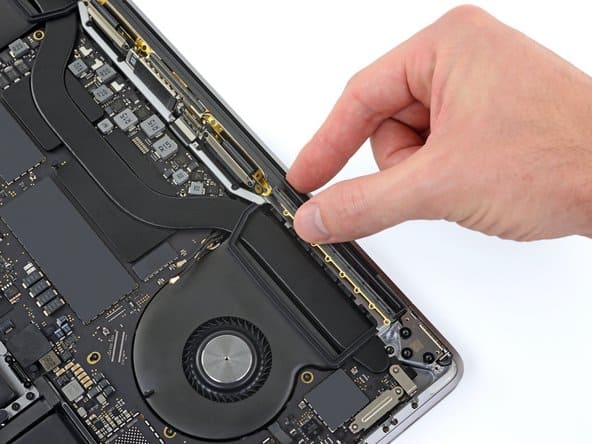

Теперь берем руками антенный блок и поднимаем его, одновременно вытягивая из-под радиатора пучок кабелей антенны.

При установке обратно антенного блока, следим за тем , чтобы пучок кабелей был аккуратно проведен под тепловой трубкой и дальше правильно расположен на плате. Если руками не получается это сделать, можем помочь инструментами, главное не прилагать слишком много усилий, чтобы не повредить их.

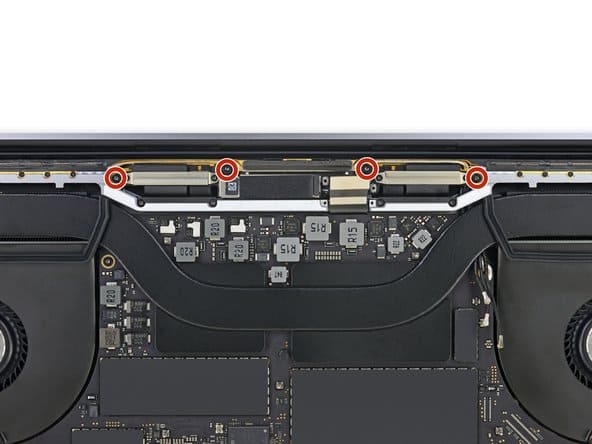

Крутим винты пружин крышки кабеля дисплея

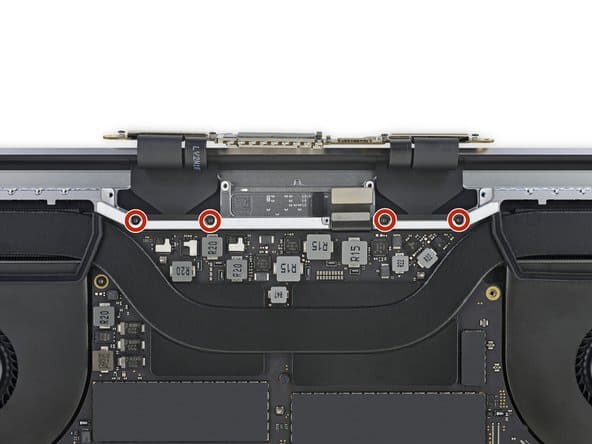

Здесь крутим четыре винта размером 3,9 мм с помощью отвертки Torx T3.

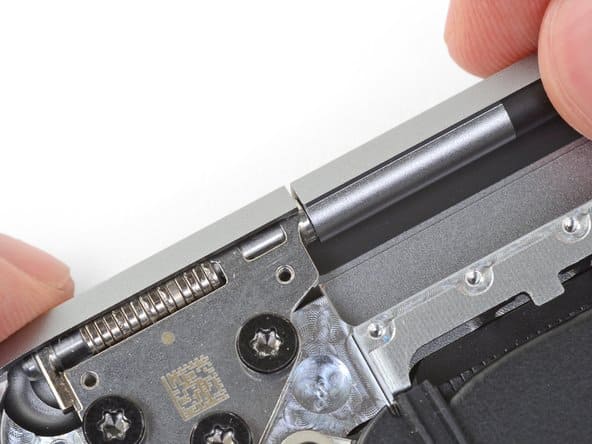

Винты петель дисплея

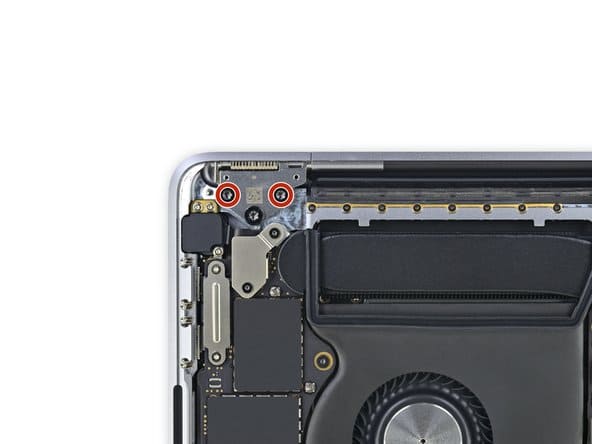

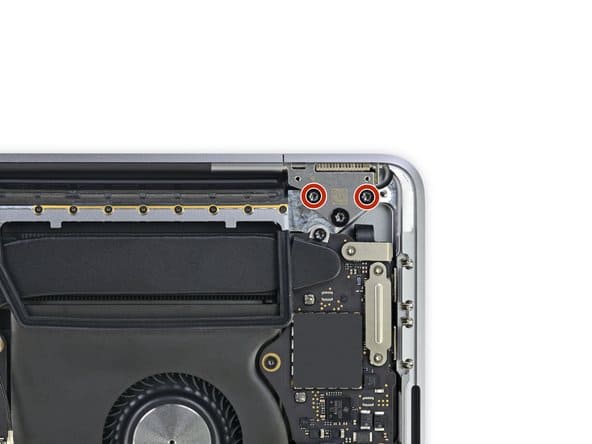

Крутим четыре штуки винтов размером 4,9 мм, при этом по два винта в каждой петле. Чтобы открутить их берем отвертку T8 Torx.

Важная информация! При установке дисплея обратно, мы вставляем винты наполовину закрутив их, не затягивая полностью. Дальше выравниваем экран, правильно центрируем его и только затем затянем полностью винты. После этого проверяем как открывается/закрывается ноутбук. В случае, если есть щелканье, отвинчиваем винты, выравниваем и зажимаем заново. Делаем все аккуратно, чтобы ничего не повредить.

Теперь откроем MacBook Pro 15" (2019)

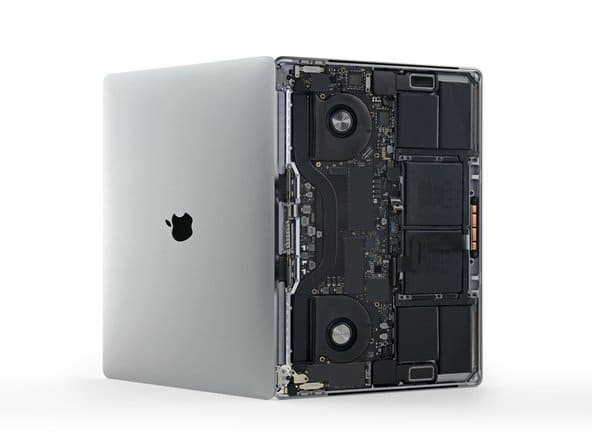

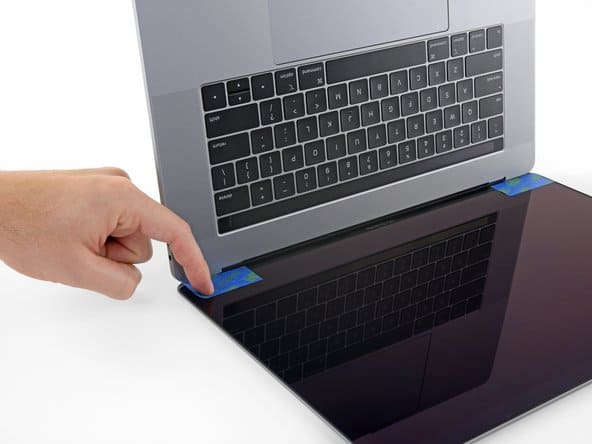

После того как откроем MacBook, поставим его на бок. На данном этапе стоит наклеить молярную ленту над каждой петлей в том случае, если планируется использовать дисплей повторно.

Убираем винты, которые еще держат петли ноутбука

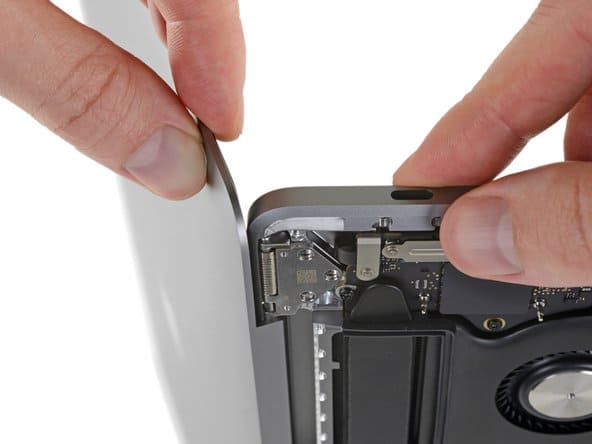

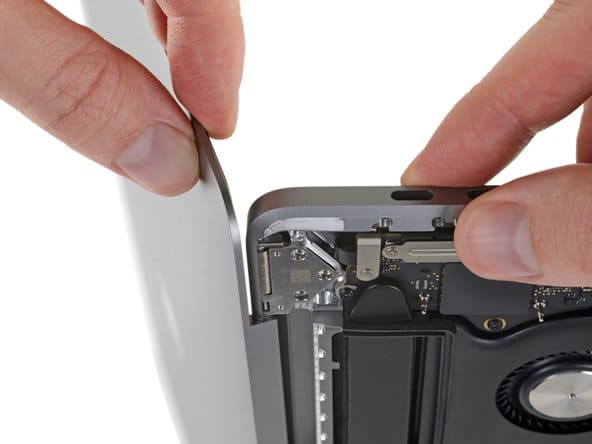

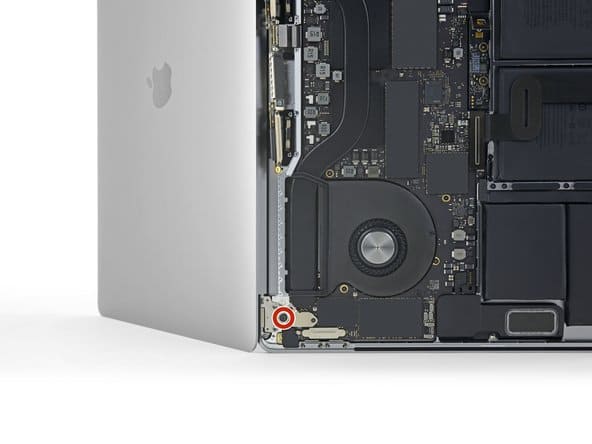

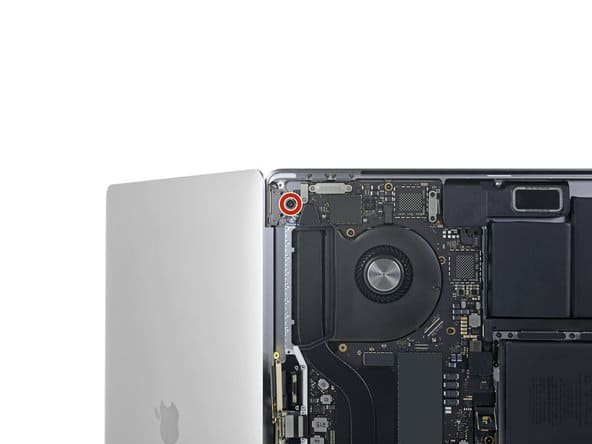

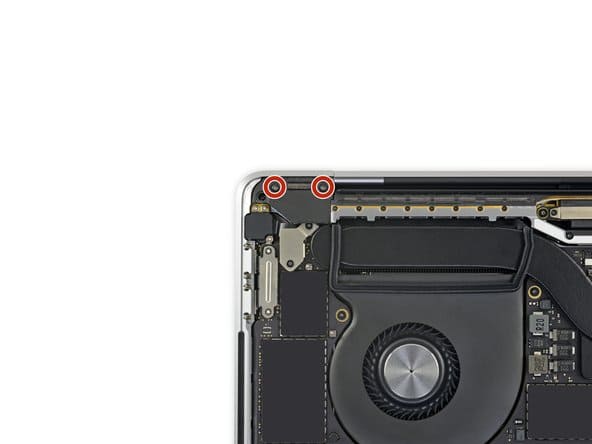

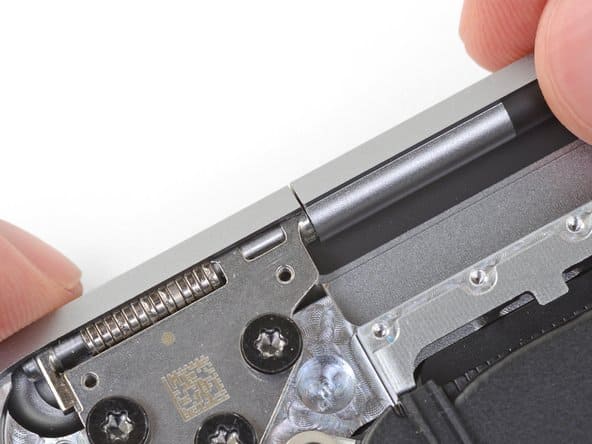

Еще два винта длиной 4,9 мм, по одному у каждой петли, крутим отверткой T8 Torx. При этом для начала крутим нижний винт, а после него держим за две части ноутбука и отвинчиваем верхний. Действуем аккуратно, чтобы не уронить ни одну из сторон MacBook.

Можем снять экран MacBook

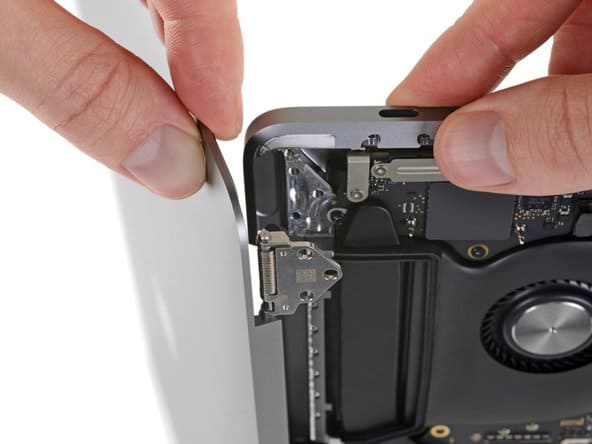

Держим очень аккуратно две части. чтобы не уронить ни одну из них и начинаем отсоединять экран от корпуса. Сдвигаем обе половины ноутбука одновременно, чтобы поднять шарниры из выемок. Основной корпус двигаем от себя, а экран на себя, отделяя его от корпуса. После чего полностью отсоединяем дисплей от корпуса.
