Huawei Mate 40 Pro: как разобрать

В этой статье рассмотрим как разобрать Huawei Mate 40 Pro.

Инструменты для ремонта: пластиковый гибкий инструмент для открывания с колесиком, фен, пинцет с острыми и тупыми концами, отвертки, пластиковая отмычка (медиатор), лопатка с плоским концом, при желании собрать смартфон обратно необходимо запастись клеем.

Статья носит сугубо информационный характер. Ответственность за ваши действия мы не несем.

У нас можно купить

Дисплеи iPhone Дисплеи Samsung Дисплеи Xiaomi Дисплеи Huawei Дисплеи Tecno Другие бренды

Начнем работу

Первым делом разряжаем аккумулятор устройства до отметки в 20%, чтобы ремонт был более безопасным. При случайном повреждении батареи она может загореться или взорваться, если будет заряжена более указанного процента.

Как разобрать Huawei Mate 40 Pro

Теперь отключаем все провода от телефона и выключаем его полностью.

Займемся снятием задней крышки

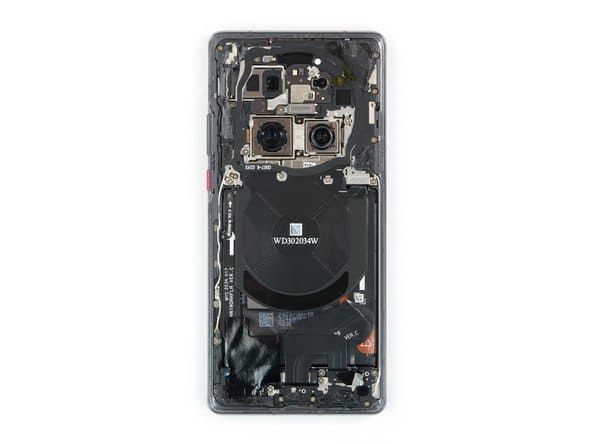

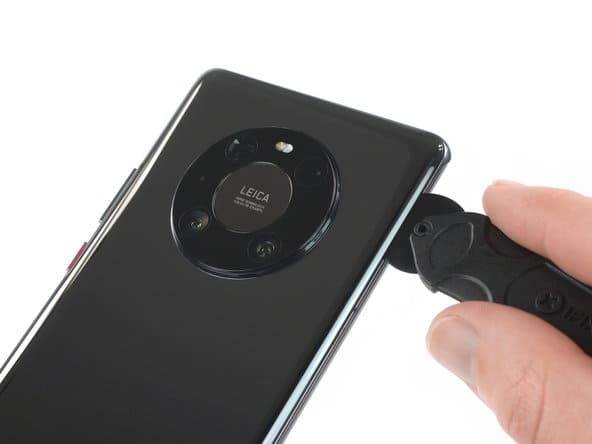

Поскольку клей очень прочно держит крышку смартфона, мы нагреем слегка ее феном и возьмем инструмент для открывания с колесиком. Аккуратно проводим им по периметру устройства. Самое главное помнить, что рядом с кнопкой питания есть гибкий кабель, важно его не задеть и не порезать. Срезали весь клей по корпусу смартфона, теперь можем взять крышку руками и поднять ее вверх, убрав от корпуса.

Снимаем узел датчика вспышки

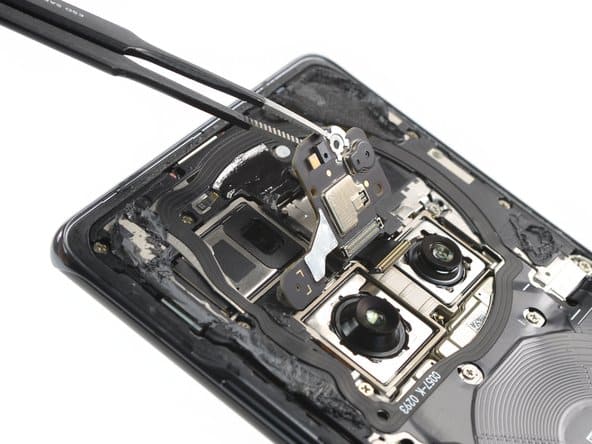

Берем пинцетом и поднимаем узел вверх от корпуса. Кладем в сторону, чтобы не потерять.

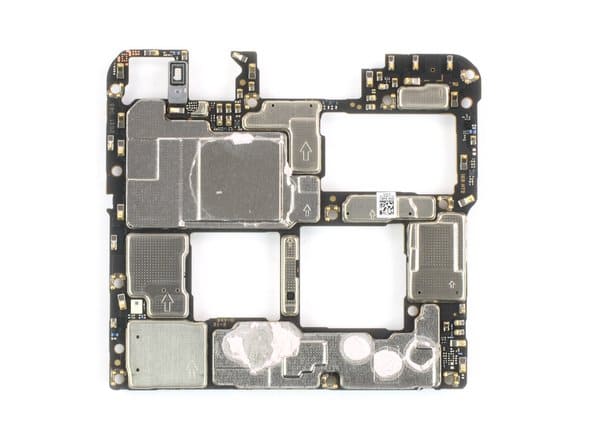

Поднимаем материнскую плату

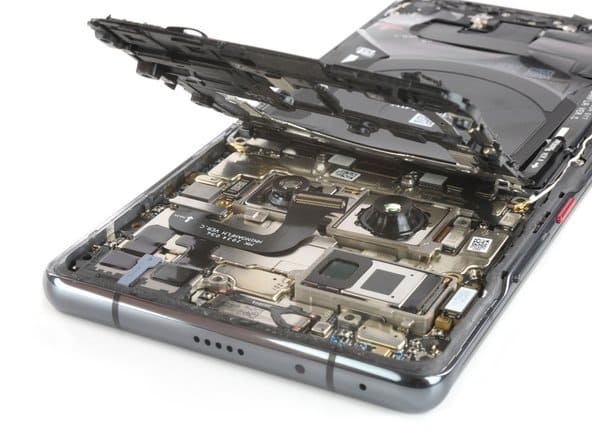

Отверткой откручиваем несколько винтов, которые крепят материнскую плату. Дальше отсоединим ее от корпуса.

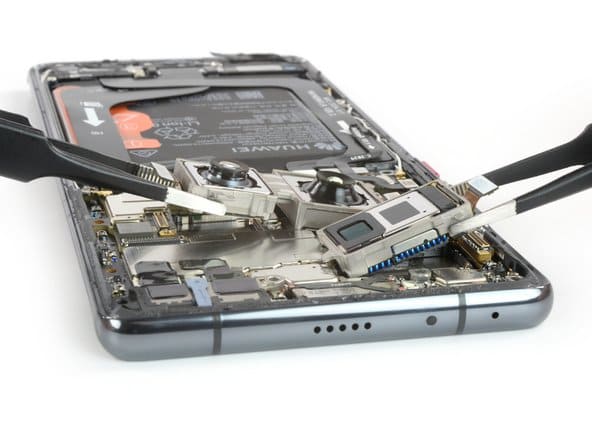

Достанем модули камер

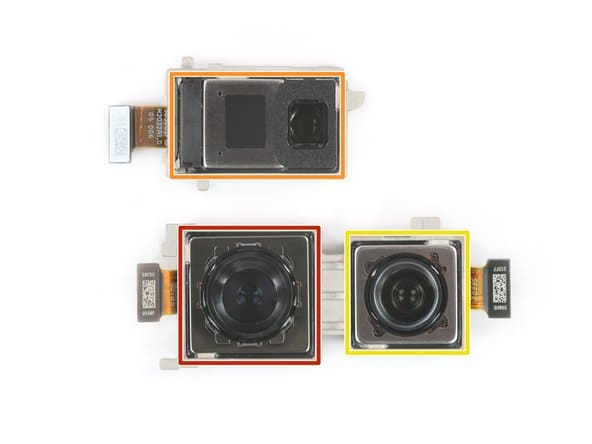

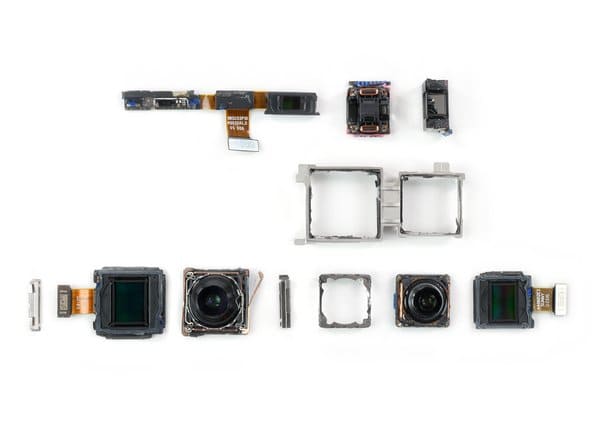

Пинцетом с тупыми концами поднимаем модули из углублений в корпусе телефона. Здесь мы достаем широкоугольную камеру (выделена красным), телеобъектив с пятикратным оптическим зумом и стабилизацией (оранжевый), сверх широкоугольная камера (желтым выделена). Продолжаем работу и разберем их на составные части.

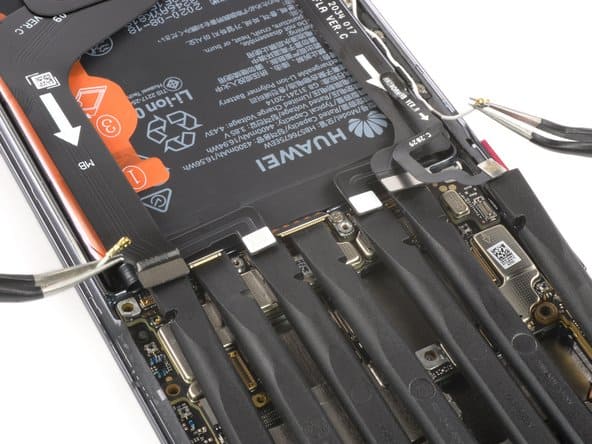

Отсоединим антенные кабели

Лопаткой поддеваем разъем сначала одной антенны, затем другой. После этого пинцетами продолжаем отсоединение кабелей.

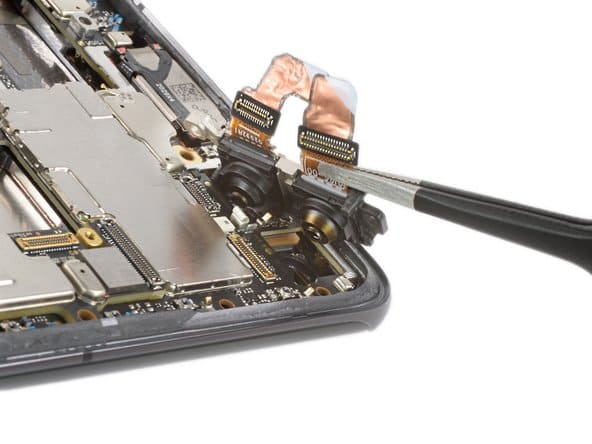

Снимем фронтальную камеру

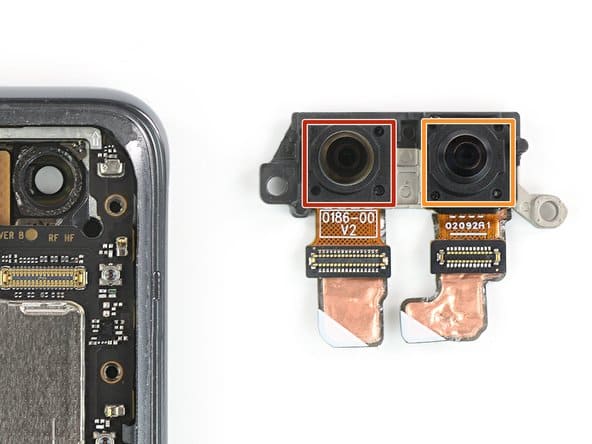

Лопаткой отключаем оба разъема камеры и пинцетом достаем ее из углубления в корпусе. Красным отмечен сверх широкоугольный объектив, оранжевым - 2-мегапиксельная камера.

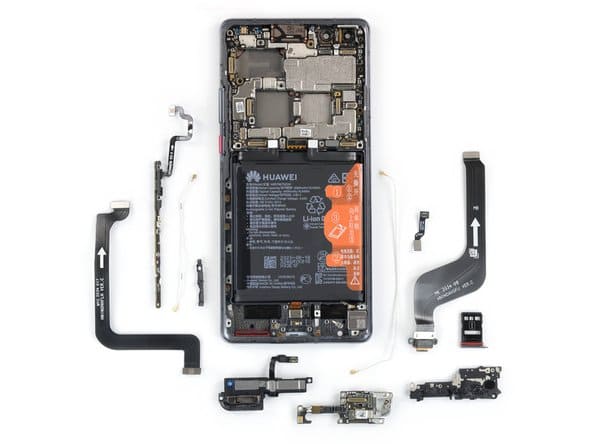

Достанем компоненты нижней части смартфона

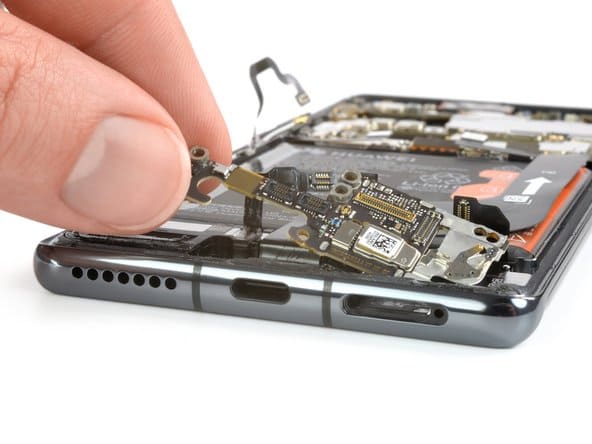

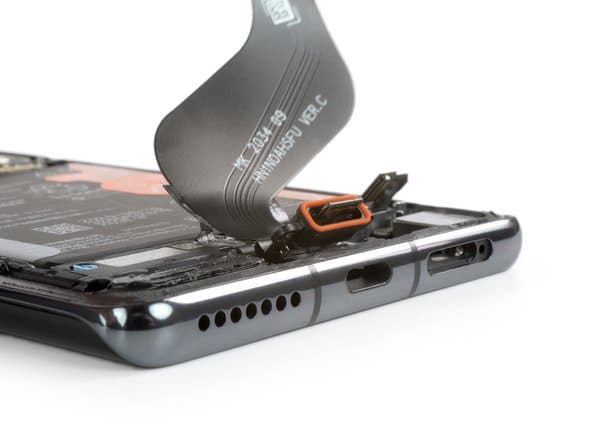

Здесь будем отключать пластиковой лопаткой кабель порта USB-C и динамик. Так же полностью отключим антенные кабели, достанем лоток для SIM-карты и дочернюю плату. Уберем кое-какое экранирование.

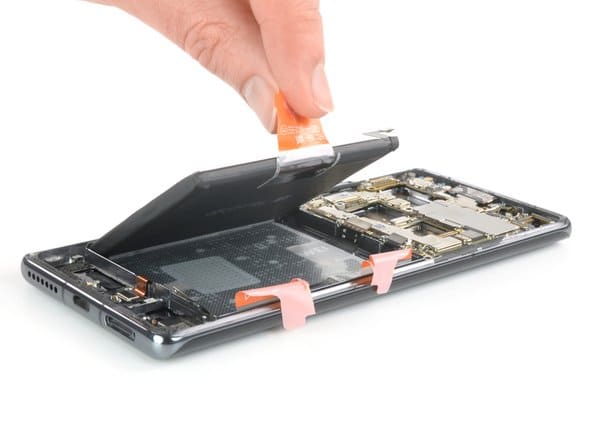

Извлекаем аккумуляторную батарею

Сначала пластиковой лопаткой отключаем разъемы батареи, подняв вверх из гнезда. Затем отклеиваем по очереди каждый из оранжевых язычков, которыми аккумулятор приклеен к корпусу. Затем берем за центральный клейкий язычок и поднимаем аккумулятор вверх, доставая его из корпуса.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы Samsung Аккумуляторы Xiaomi Аккумуляторы Huawei Аккумуляторы Tecno Другие бренды

Снимаем кремниевую планку

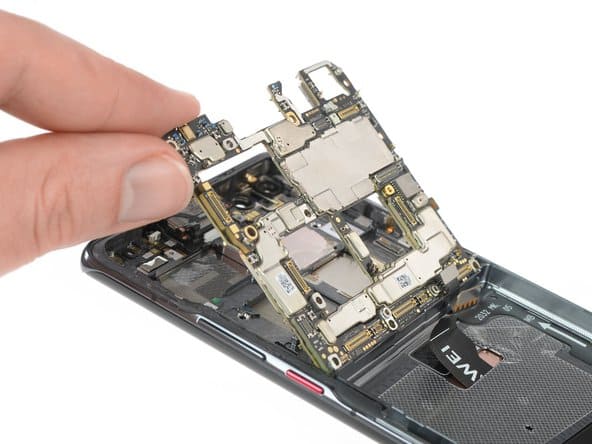

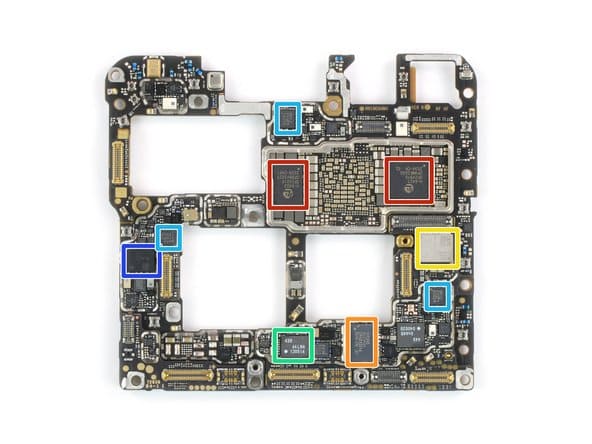

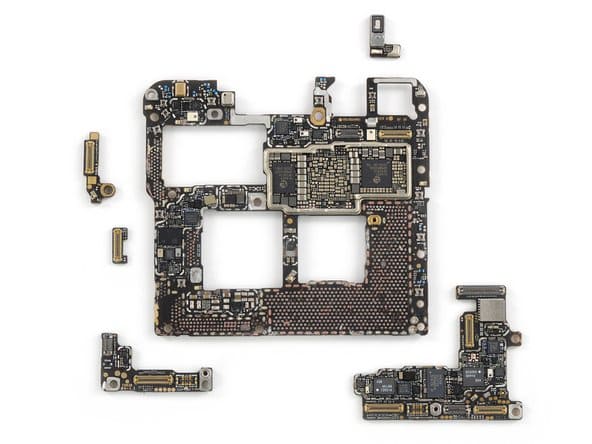

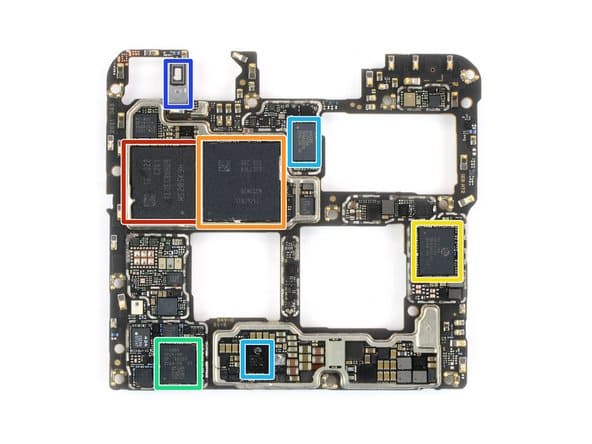

Берем планку руками и достаем ее из корпуса. На данной планке видим модуль HiSilicon Hi1105 Wi-Fi 6 (желтый), зеленый - радиочастотный трансивер HiSilicon Hi6365, голубым отмечены система управления питанием (вверху) и усилитель мощности (снизу), синим - проектор точечный, красным отмечена карта памяти. С еще одной стороны расположены еще несколько чипов из них: микросхема управления питанием, модуль усилителя мощности и прочие.

Отключим еще несколько компонентов

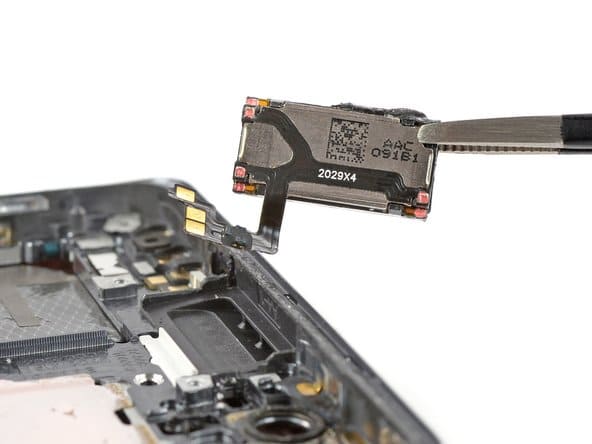

Для начала отсоединим разъем динамика, находящегося вдоль верхнего края смартфона. После этого достанем его пинцетом. Дальше переходим к отключению и извлечению вибромотора Taptic Engine и уже потом достаем датчик приближения кнопки регулировки громкости, кабель питания и соединительный кабель. На фото разложено все, что мы сняли на данном этапе.

Работаем с дисплеем Huawei Mate 40 Pro

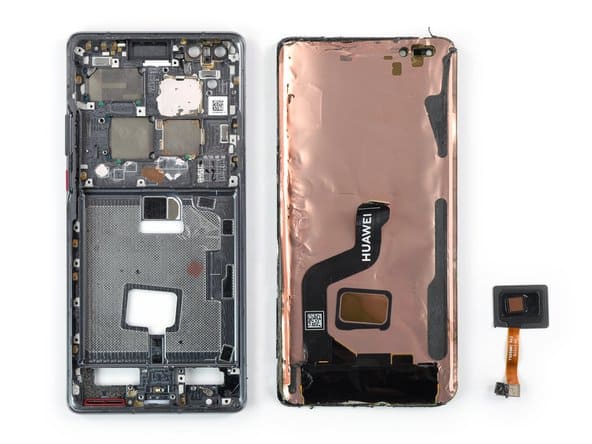

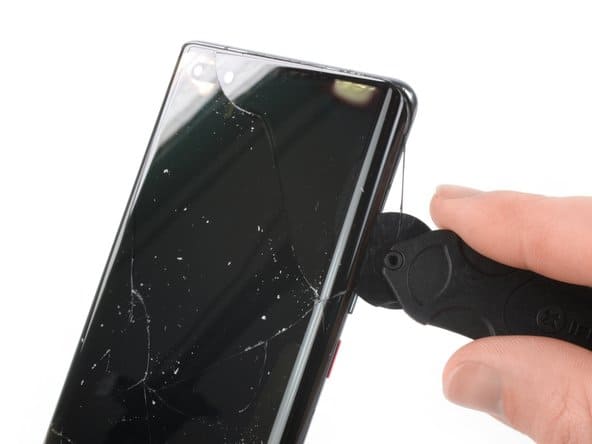

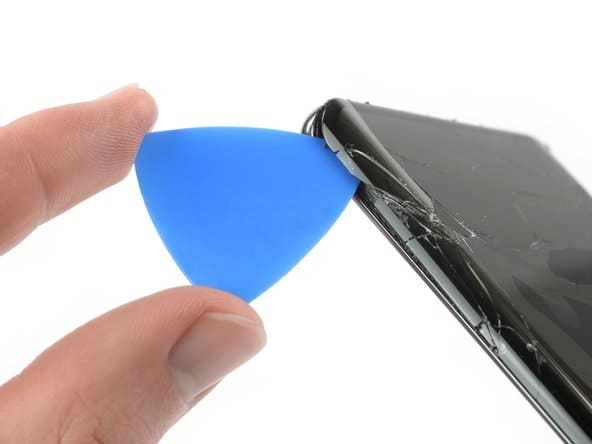

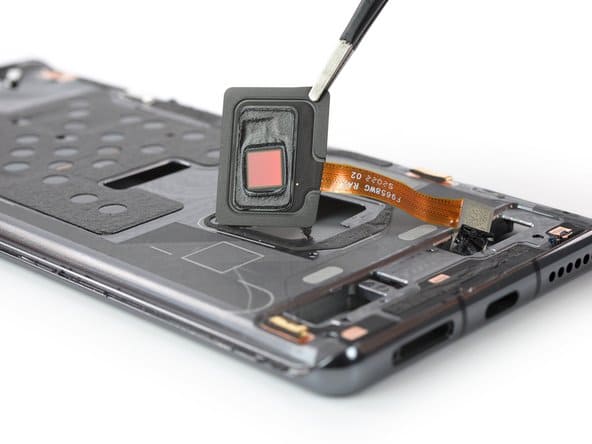

Здесь будет достаточно сложно справится с этим экраном, поскольку он изогнут на 88 градусов. Менять его стоит, только в случае крайней необходимости. Мы попробовали снять экран, нагрев его солидно феном. Затем вставили колесико и пробуем срезать клей. Дальше помогаем отмычкой для полного отсоединения дисплея. Когда клей убрали, можем открыть экран и срезать остатки клея, чтобы убать его полностью от корпуса. Под дисплеем расположен датчик отпечатков пальцев, его снимаем пинцетом, после того, как отключим разъем от гнезда.

Окончательная разборка Huawei

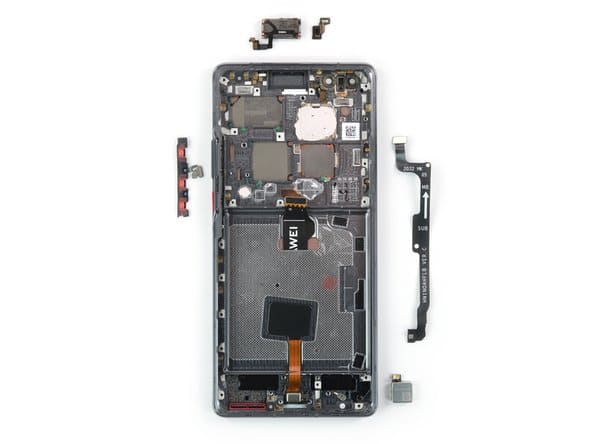

Мы отсоединили все возможные компоненты смартфона. Напомним, что самое критичное в разборке данной модели телефона, это замена дисплея. В случае необходимости заменить компоненты, находящиеся под экраном смартфона, нужно быть готовым к тому, что его также нужно будет заменить из-за особенностей его строения.

Мы рассказали как разобрать Huawei Mate 40 Pro.

Напоминаем, что заменой компонентов телефона должны заниматься профессионалы, если вы решили сделать все сами, будьте готовы, что возможен непредвиденный исход.
