Samsung Galaxy S22: замена аккумулятора и экрана

В данной статье рассказываем как заменить экран и аккумулятор в сборе в Samsung Galaxy S22.

Подготовим для ремонта следующие инструменты: набор отверток, пинцет с тупыми концами, пластиковая лопатка с острым и плоским концом, фен или другой нагревательный инструмент, инструмент для извлечения SIM-карт, пластиковая отмычка (медиатор), ручка-присоска, набор для проклейки при обратной сборке.

Статья носит всего лишь информационный характер. Ответственность за ваши действия мы не несем.

У нас можно купить

Перед началом работы

Разрядим аккумуляторную батарею до 20%, можно меньше. Это необходимо, чтобы в случае ее повреждения при ремонте не произошло возгорание или взрыв.

Как заменить экран и аккумулятор в сборе в Samsung Galaxy S22

Для начала выключаем смартфон и приступаем к ремонту.

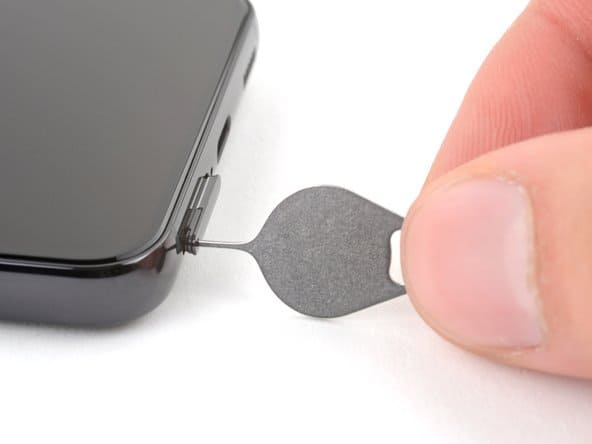

Достаем лоток с SIM-картами

У нас есть специальный инструмент для того, чтобы открыть лоток SIM-карт, берем его и вставляем в отверстие лотка. Чуть нажимаем, чтобы его открыть и после этого пальцами извлекаем его из отверстия.

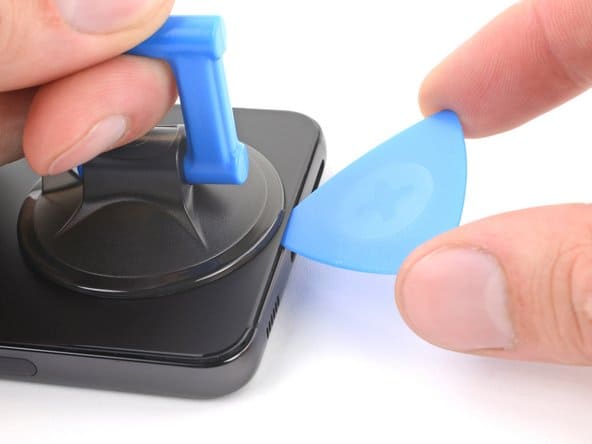

Отклеиваем нижний край задней крышки

Воспользуемся феном, чтобы нагреть нижний край телефона. Затем прикрепим присоску и поднимем за нее заднее стекло для образования зазора, куда и вставим медиатор. Проводим отмычкой по нижнему краю и оставляем ее в левом нижнем углу, чтобы крышка не приклеилась обратно.

Отсоединяем заднее стекло Самсунга по периметру

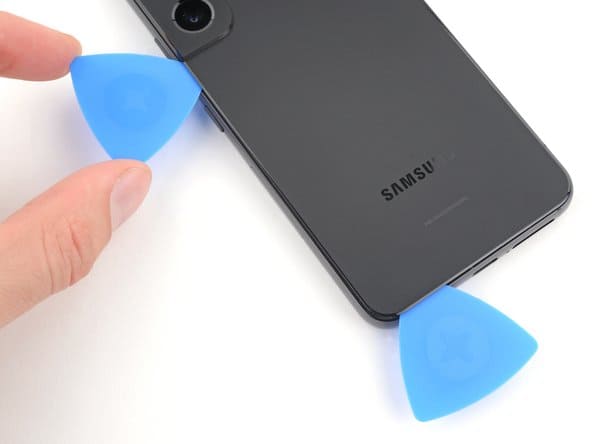

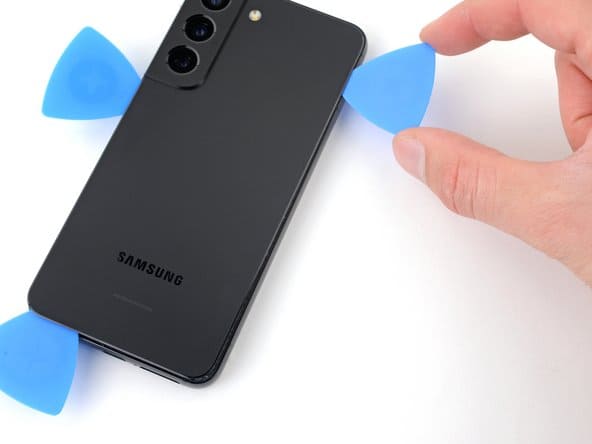

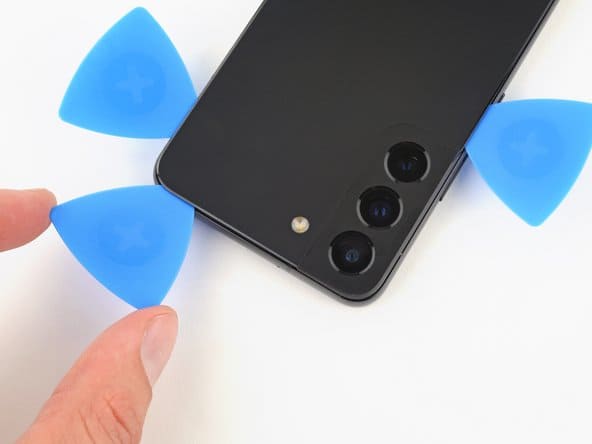

Присоску можно снять и продолжим отклеивание заднего стекла. Нагреваем левый край феном, затем в левый нижний угол вставляем еще один медиатор и проводим им вдоль левого края, чтобы срезать клей. Оставляем отмычку слева, чуть ниже камер. Затем переходим к правой стороне и проделываем все те же действия. Медиатор оставляем в правом верхнем углу. Заканчиваем отсоединение крышки, нагреванием верхней ее части. Вставляем медиатор в правый верхний угол, двигаем его по верхней стороне, проводим вдоль левого верхнего угла, срезая оставшийся клей.

Важно не вставлять медиатор очень глубоко, максимум на 3-4 мм.

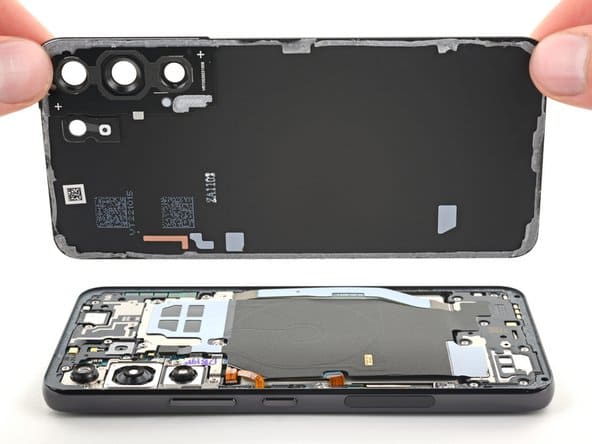

Снимаем заднюю крышку Samsung Galaxy S22

Поворачиваем телефон как показано на фото и снимаем заднее стекло телефона. Если крышку еще держит клей, можно взять отмычку и пройтись по краям, чтобы отсоединить окончательно. После того как сняли заднее стекло, оставшийся клей уберем пинцетом.

На этом этапе во время сборки можно проверить его работу, включив устройство. Перед тем как продолжить сборку, опять отключаем смартфон.

Отсоединим катушку беспроводной зарядки

Возьмем лопатку пластиковую с острым концом и отключаем разъем от материнской платы.

Во время сборки, сначала выравниваем, затем нажимаем на один край пресс-коннектора до щелчка, после на второй край. Не стоит сразу нажимать на середину, чтобы не повредить контакты.

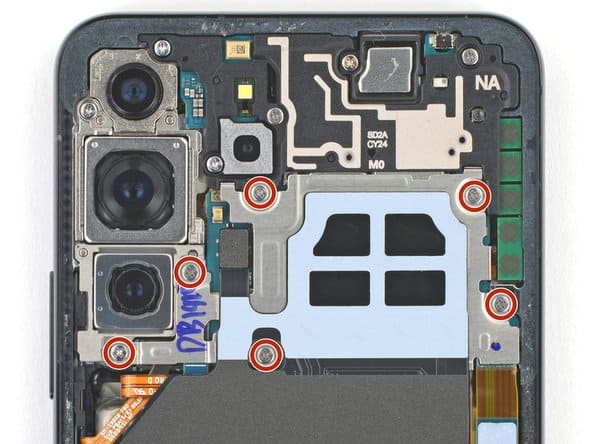

Открутим винты катушки беспроводной зарядки

Здесь шесть винтов размером 3,5 мм. Берем отвертку и откручиваем их.

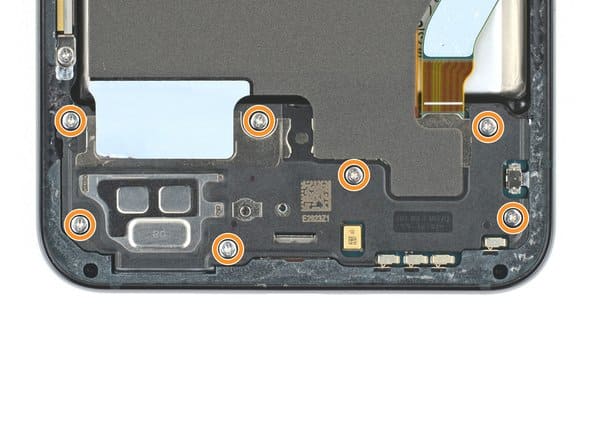

Винты громкоговорителя

Семь винтов длиной 3,5 мм, которые держат громкоговоритель, открутим крестообразной отверткой.

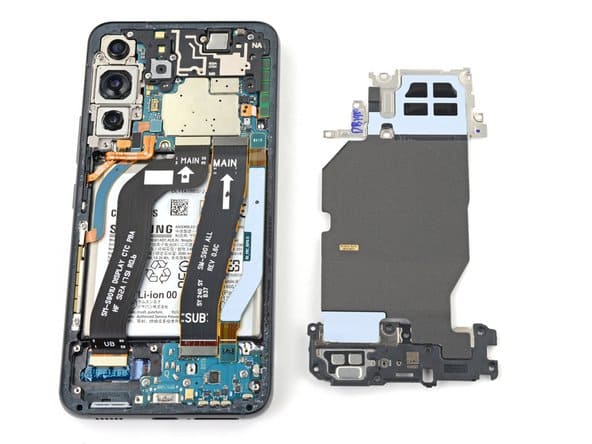

Снимаем катушку беспроводной зарядки и динамик в сборе

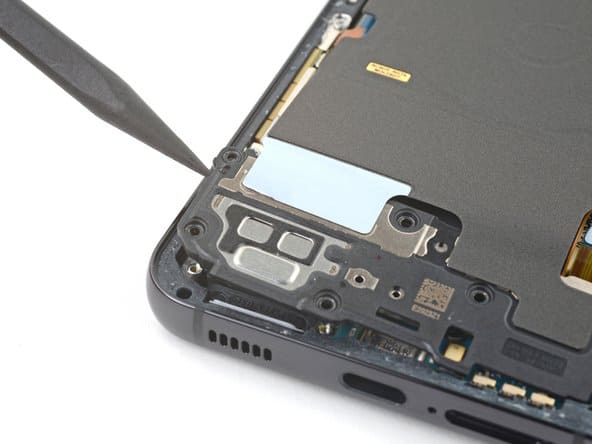

Острым концом пластиковой лопатки подденем громкоговоритель вверху слева, между рамой и динамиком. Дальше берем зарядную катушку и динамик в сборе пальцами и убираем в безопасное место.

Не отсоединяем зарядную катушку от динамика.

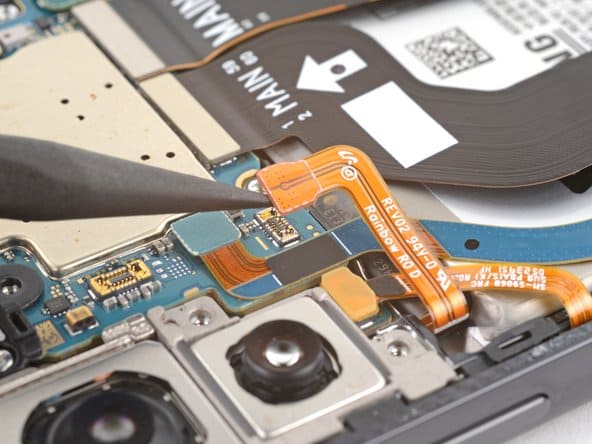

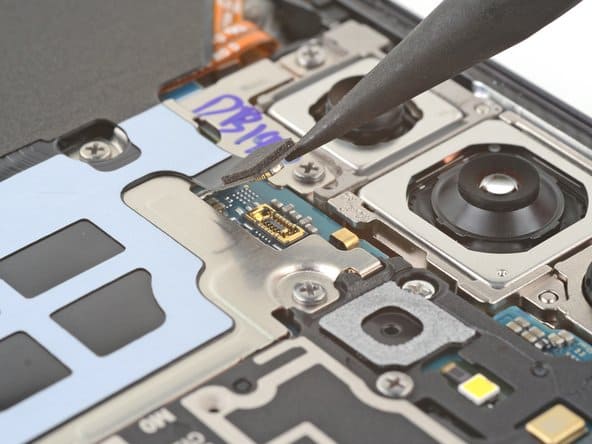

Отсоединяем разъем аккумулятора

С помощью пластиковой лопатки с острым концом достаем разъем прям из гнезда.

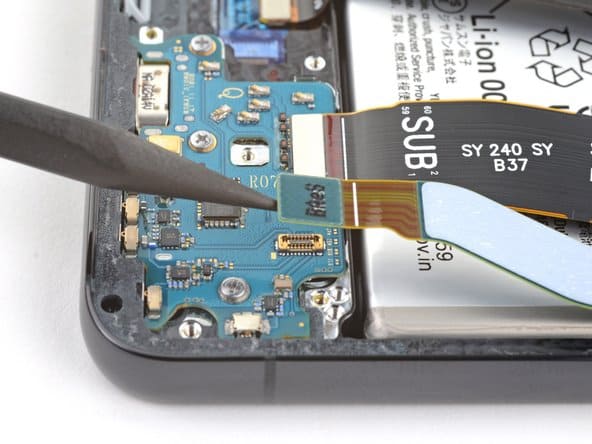

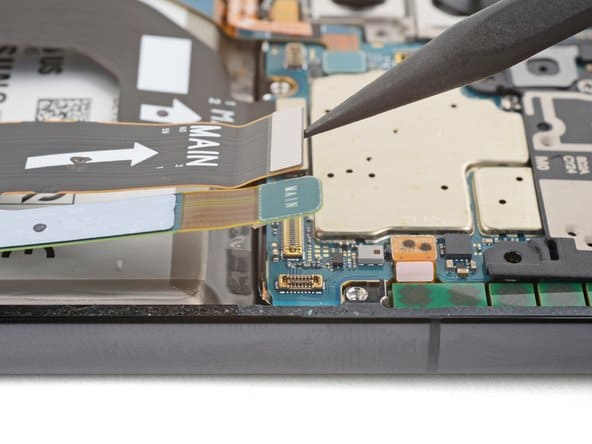

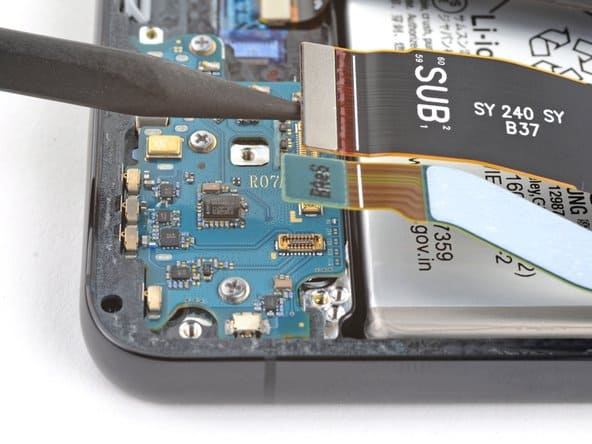

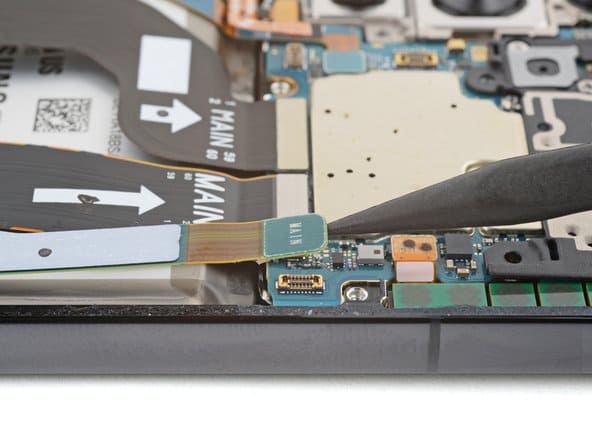

Отключаем соединительные кабели

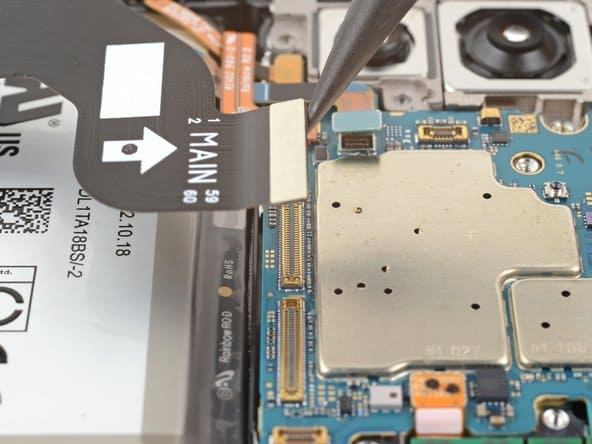

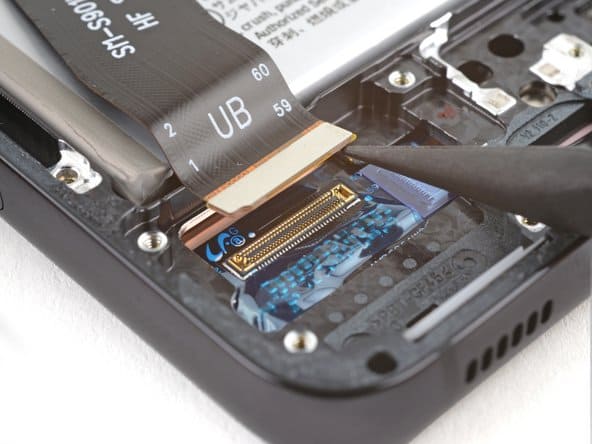

Оба кабеля будем отсоединять используя пластиковую лопатку с острым концом. Сначала отключаем от материнской платы, затем от зарядной.

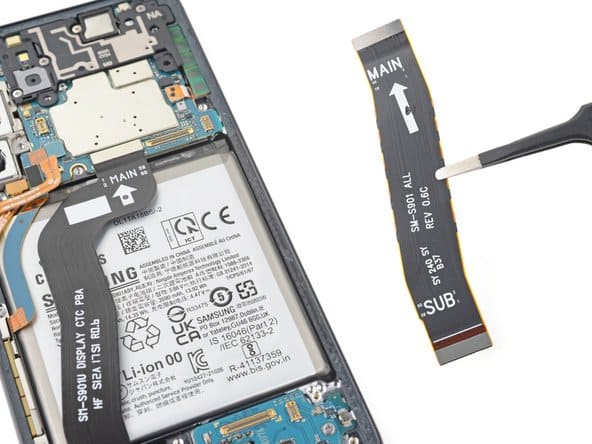

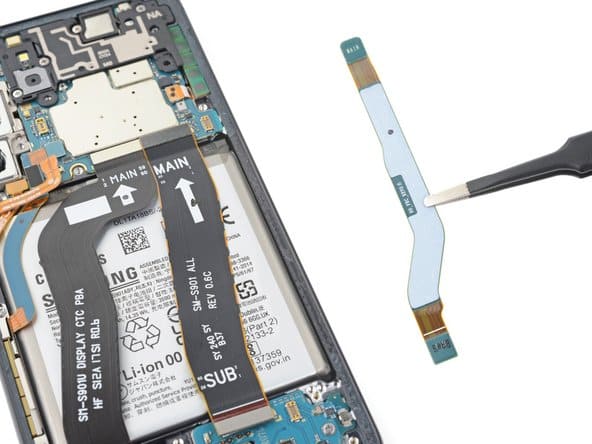

Убираем соединительные кабели

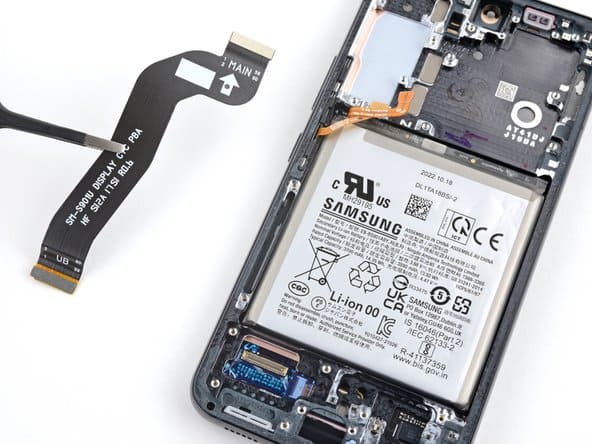

Воспользуемся пинцетом, чтобы убрать два соединительных кабеля, которые мы отключили.

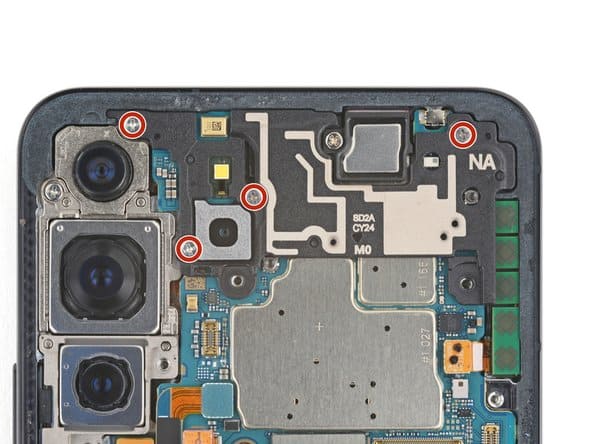

Откручиваем и снимаем крышку материнской платы

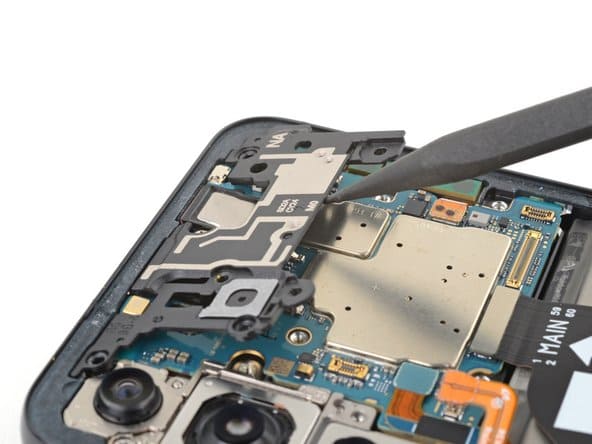

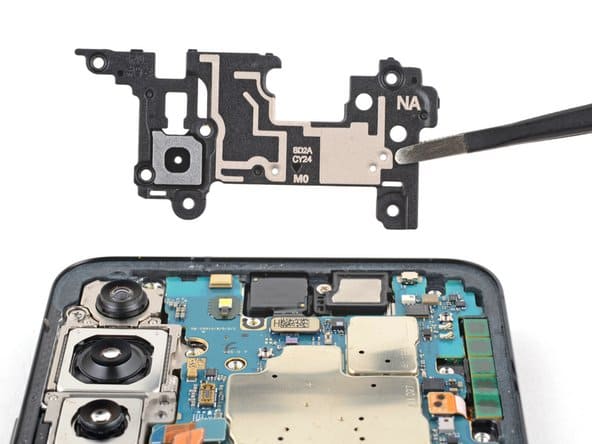

Крышка крепится четырьмя винтами 3,5 мм. Откручиваем их. Затем острым концом поддеваем крышку с нижней ее стороны, так чтобы отсоединить от рамы. Пинцетом убираем крышку материнской платы в сторону.

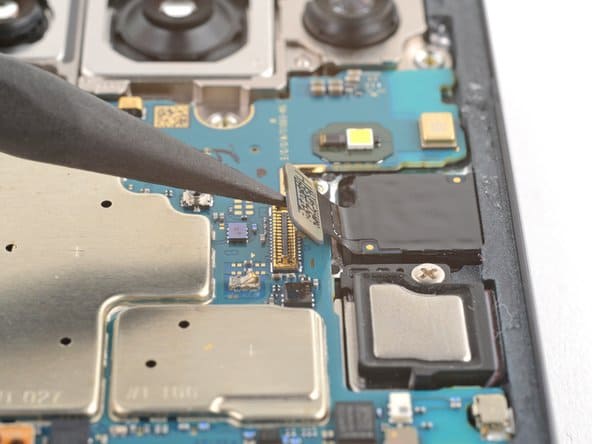

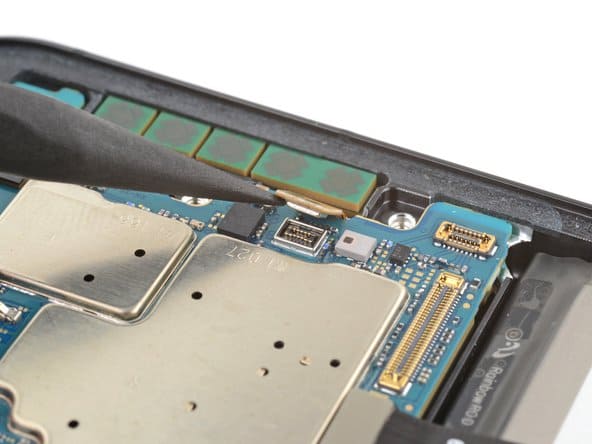

Отсоединим левую антенну 5G mmWave

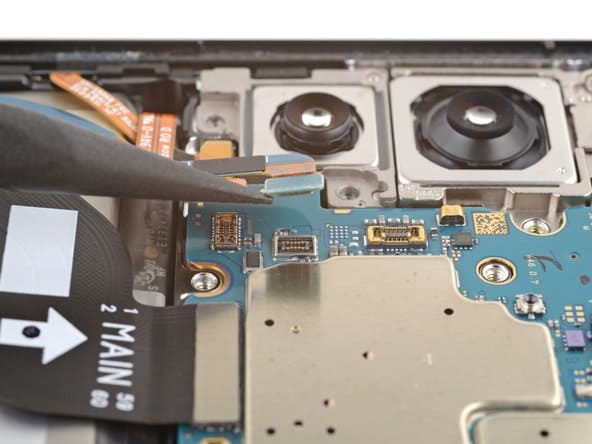

Разъем достаем острым концом пластиковой лопатки.

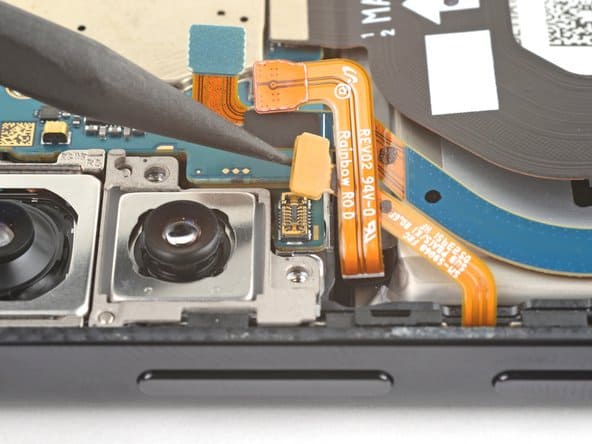

Отключаем разъем фронтальной камеры

Берем пластиковую лопатку с острым концом и отсоединяем коннектор.

Разъем экрана

Все той же пластиковой лопаткой отключаем разъем экрана.

Правая антенна 5G mmWave

Достанем разъем прям из гнезда, используя пластиковую лопатку с острым концом.

Кнопки включения и громкости

Пресс-коннектор кнопки питания и громкости поддеваем и отключаем заостренным концом пластиковой лопатки.

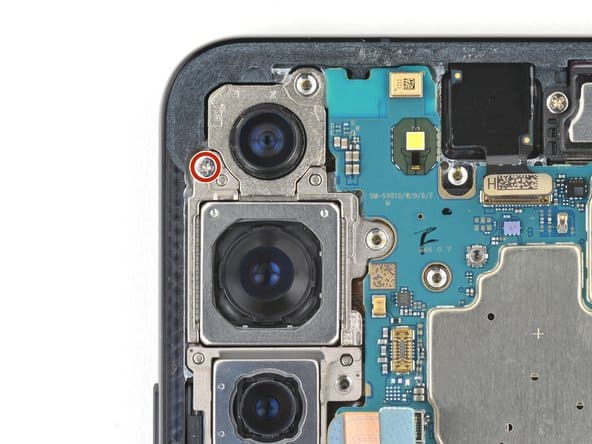

Откручиваем винт материнской платы

На этом этапе один винт 3,5 мм. Открутим его.

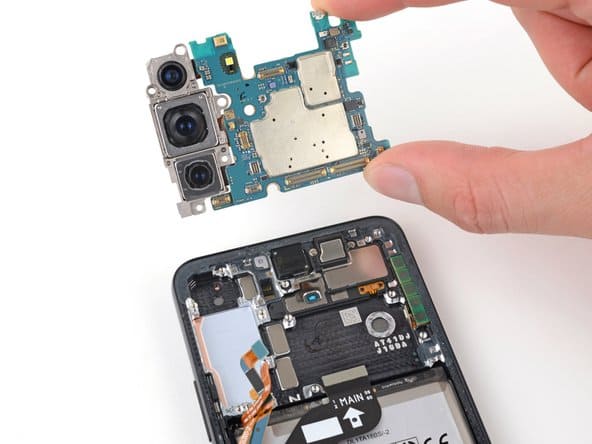

Извлекаем материнскую плату

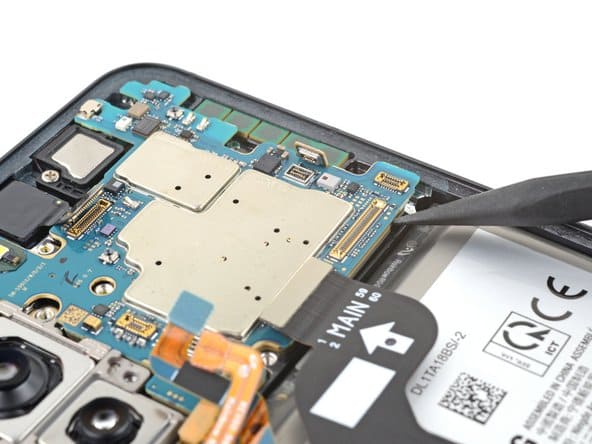

Берем пластиковую лопатку с заостренным концом и вставляем ее конец между правой нижней частью материнской платы и рамой. Поднимаем до того момента, пока не появится возможность взять материнскую плату пальцами. Берем плату за правый край и достаем ее из рамы. Важно не задеть кабели.

При сборке обратно необходимо следить, чтобы кабели находились над материнской платой.

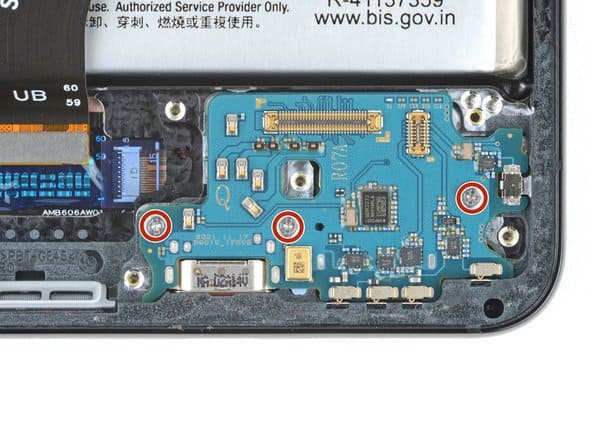

Крутим винты зарядной платы

Три винта размером 3,5 мм откручиваем отверткой.

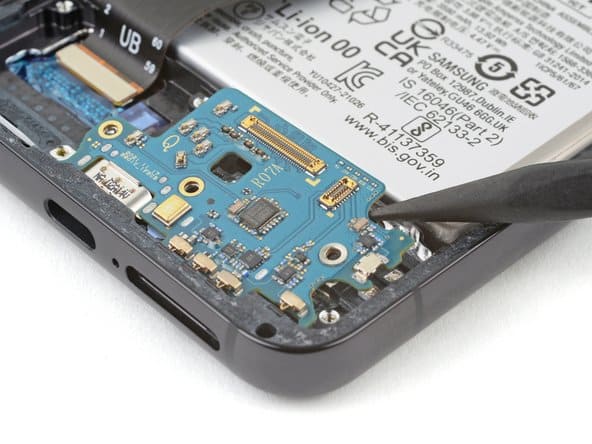

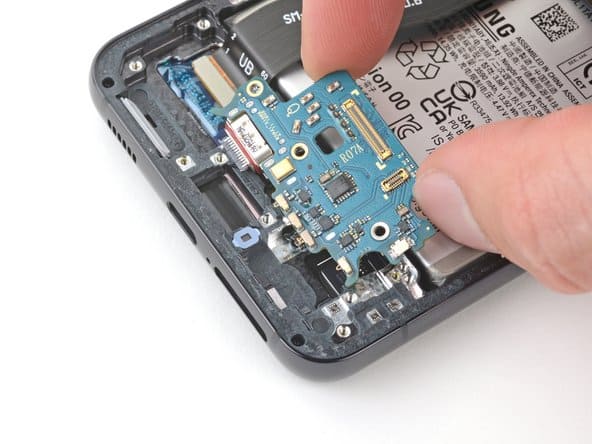

Достаем зарядную плату

Вставляем острый конец лопатки между рамой и правой верхней частью зарядной платы. Приподнимаем. Берем плату за углы и достаем из углубления в раме.

Собирая обратно, необходимо вставить под углом вниз зарядную плату так, чтобы порт USB-C попал в углубление.

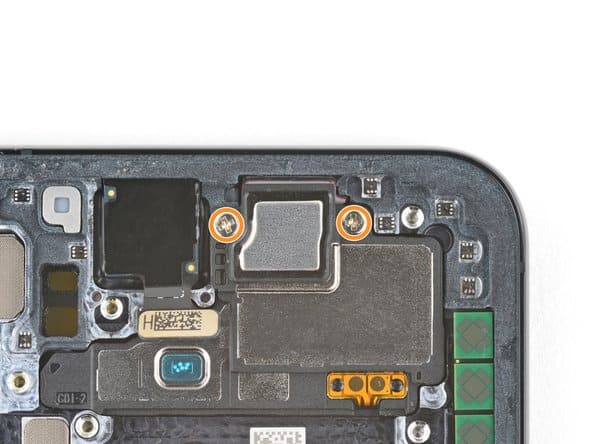

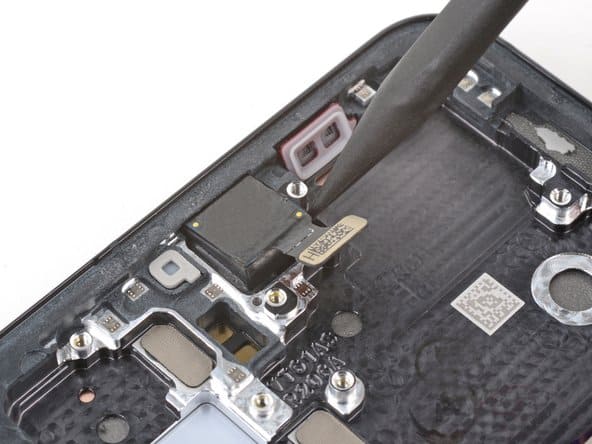

Откручиваем разговорный динамик и вибромотор

Два винта 2,9 мм открутим отверткой и перейдем к снятию динамика и вибромотора.

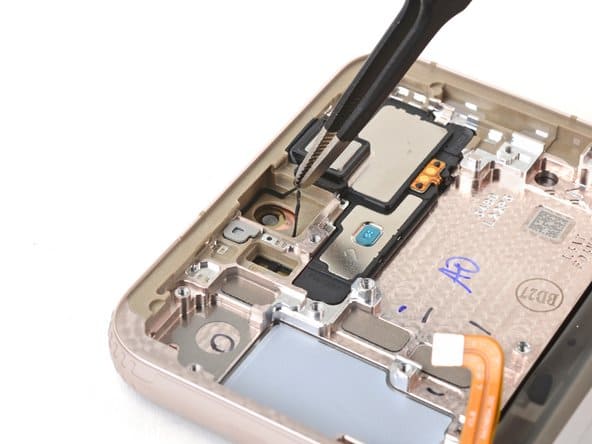

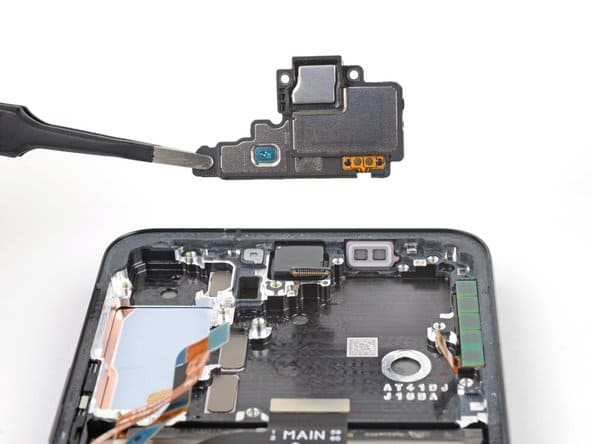

Достаем вибромотор и разговорный динамик Samsung Galaxy S22

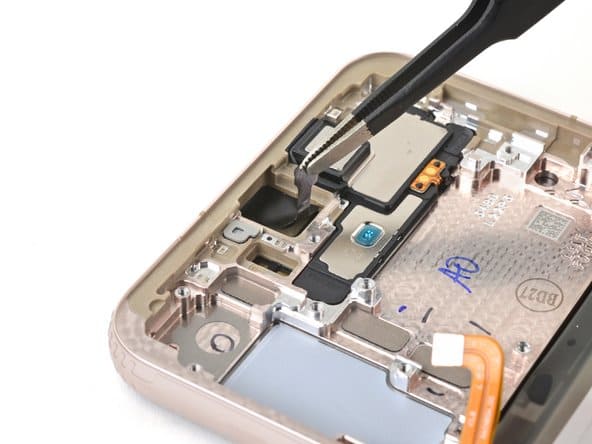

Под левый край динамика и вибромотора вставляем острый конец лопатки. Поддеваем и отсоединяем от рамы. Затем пинцетом снимаем разговорный динамик и вибромотор.

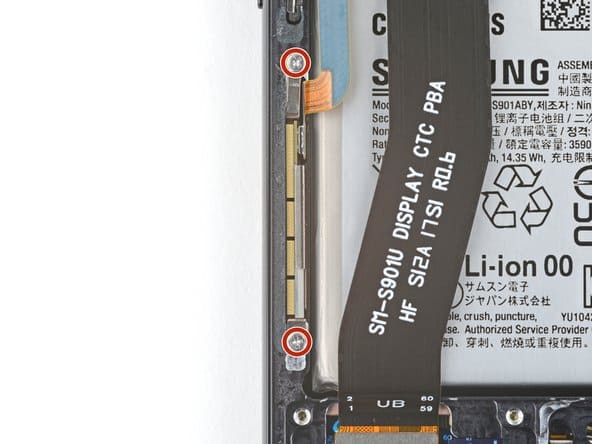

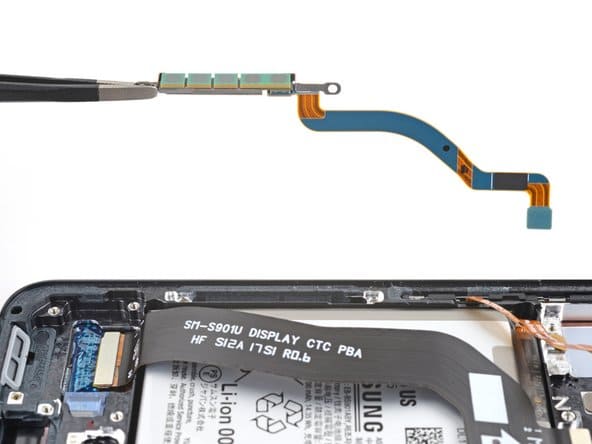

Откручиваем и снимаем нижнюю антенну 5G mmWave

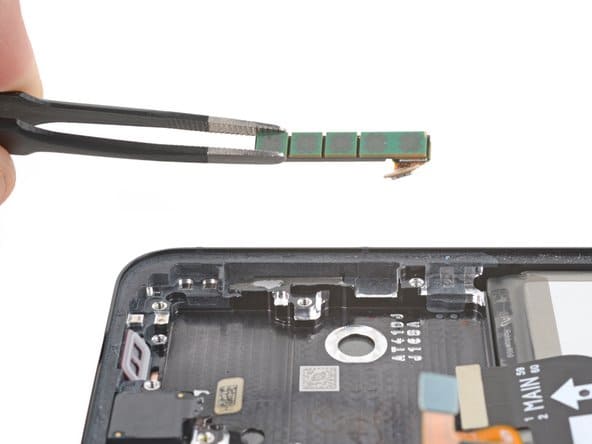

Для начала открутим два винта размером 3,5 мм. Затем острым концом пластиковой лопатки подденем антенну и пинцетом ее снимем. Смотрим фото.

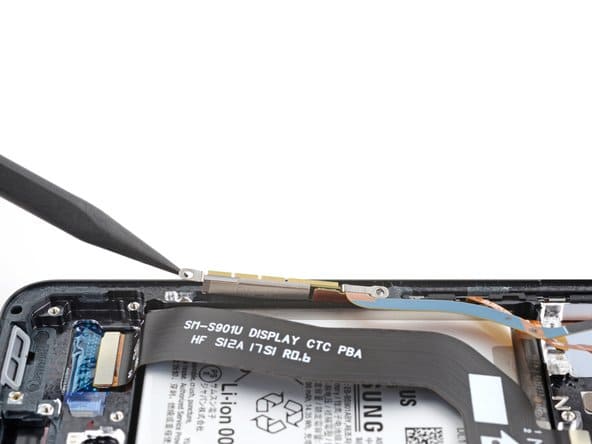

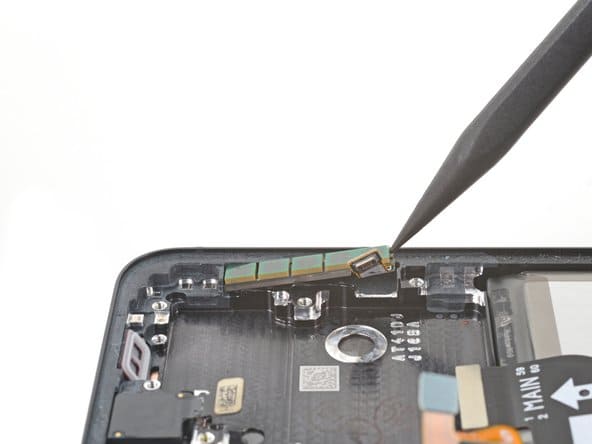

Верхняя антенна 5G mmWave

Острый конец лопатки вставляем между рамой и верхней антенной 5G mmWave. Дальше выдвигаем антенну так, чтобы можно было захватить пинцетом с тупыми концами.

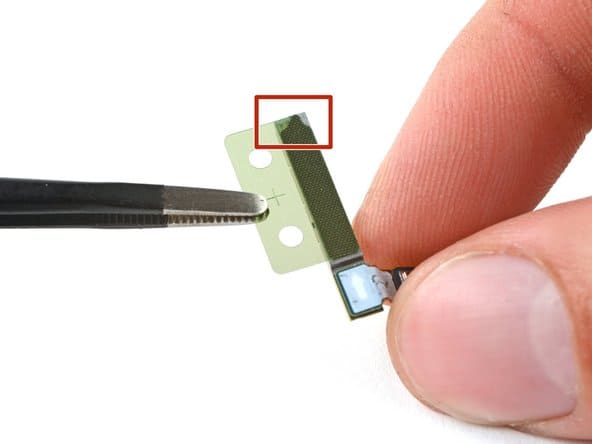

Информация для сборки антенны. Убираем пинцетом оставшийся клей. Затем убираем прозрачную пленку с нового клея. Новый клей наносим на нижнюю часть антенны, чтобы круглый конец был дальше разъема (красный прямоугольник на фото). Перед установкой удаляем защитную пленку с клея.

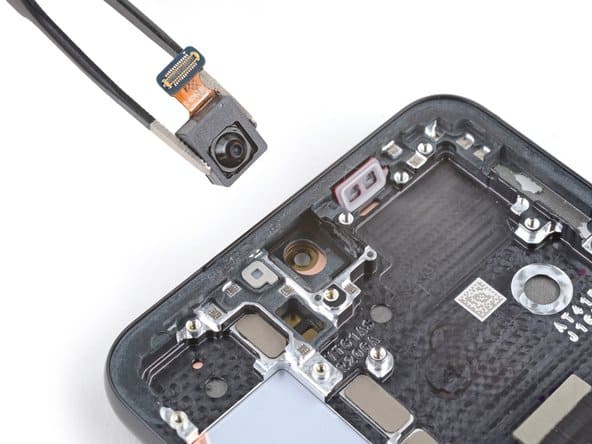

Достаем фронтальную камеру

Нагреваем камеру феном в течении нескольких минут. Затем острым концом пластиковой лопатки поддеваем камеру и вытаскиваем из углубления. Берем пинцет и извлекаем камеру.

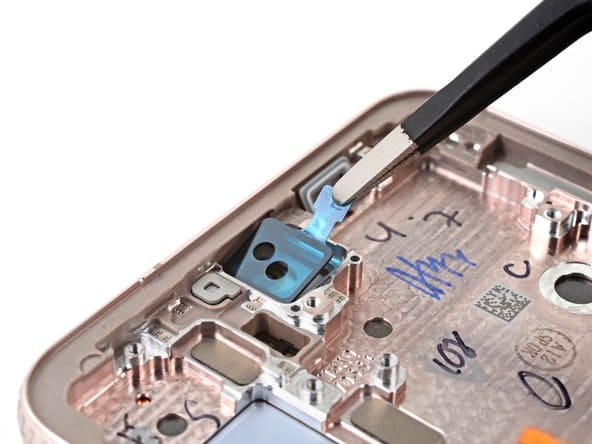

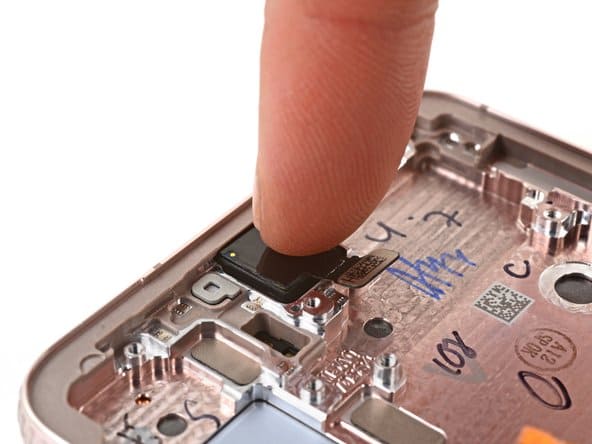

Перед установкой фронтальной камеры обратно, необходимо подготовить место установки. Убираем клейкую черную пленку из углубления, где стояла камера. Убираем пенопластовый вкладыш с новой рамы. Дальше заменим клей в рамке. С нового клея снимаем защитную пленку. Клей разместим в рамке так, чтобы язычок был направлен вправо. Используя язычок, убираем синюю клеевую подкладку. Дальше можно устанавливать фронтальную камеру в углубление и надавить для фиксации.

Отключаем и достаем кабель дисплея

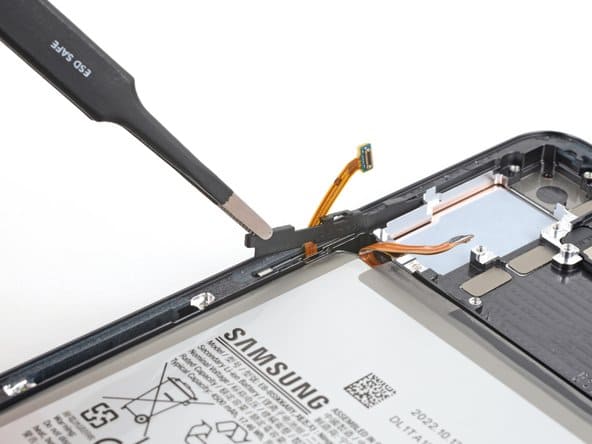

Кабель отключаем острым концом пластиковой лопатки. Снимаем его, используя пинцет.

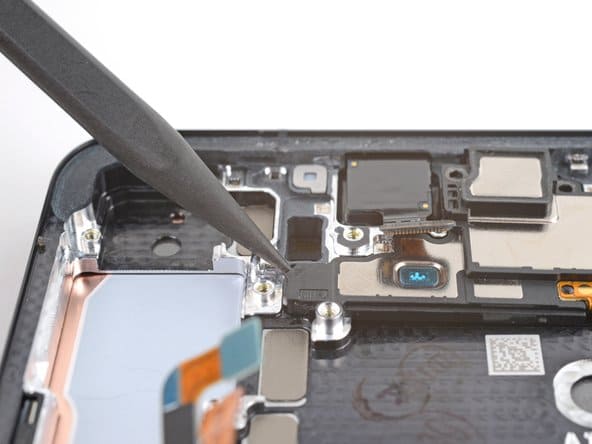

Поднимем скобу питания и громкости

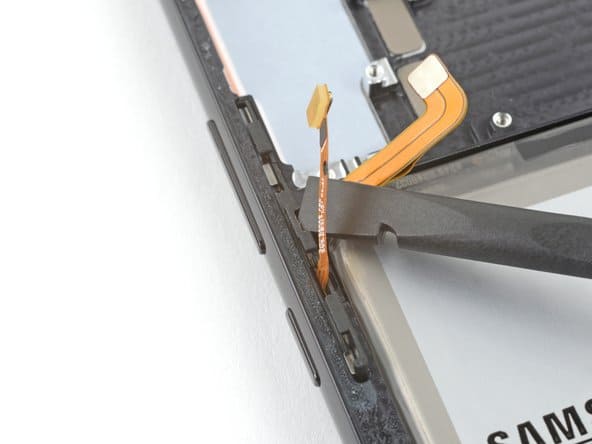

Во вкладку на кронштейне кнопки громкости и питания вставим угол лопатки. Затем поворачиваем лопатку вверх так, чтобы освободить скобу из углубления в раме.

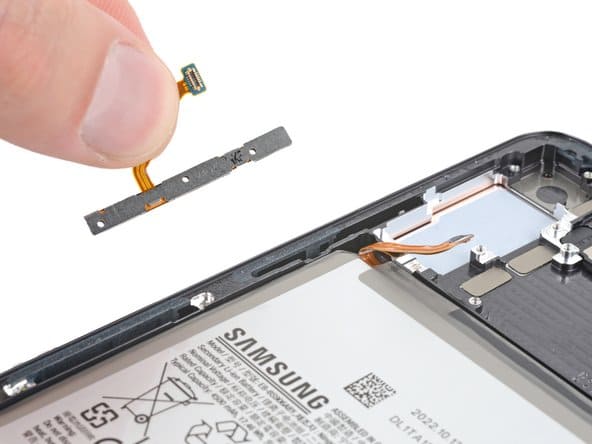

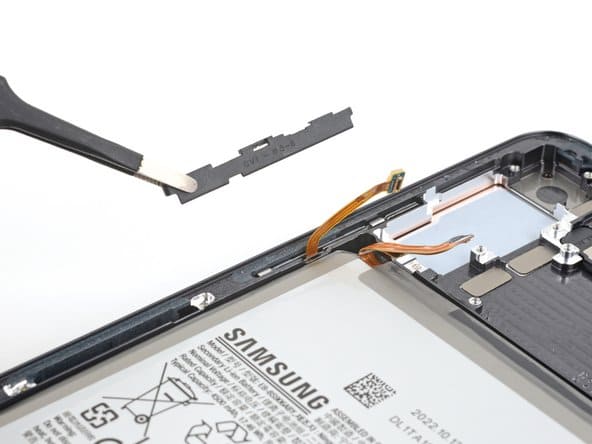

Снимем скобу и накладку кнопок питания и громкости

Пинцетом захватываем и снимаем скобу кнопок питания и громкости. Панель кнопок достаем пальцами.

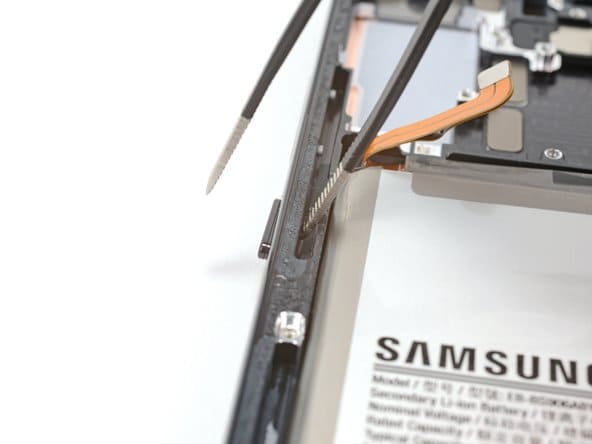

Достаем кнопку питания

Берем пинцет с тупым концом и один из них вставим в углубление кнопки питания. Нажимаем так, чтобы отделить кнопку от корпуса и была возможность захватить пальцами. Извлекаем кнопку.

У нас можно купить

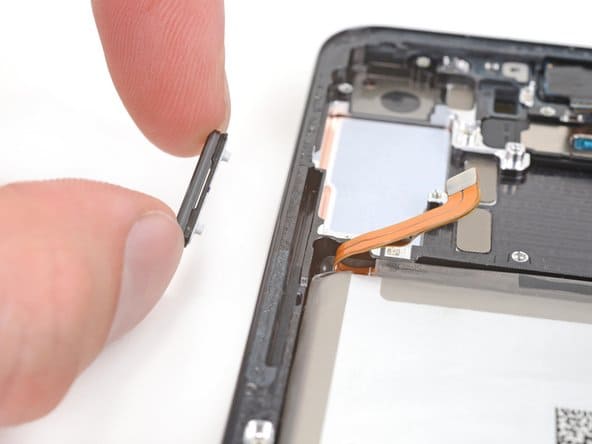

Займемся кнопкой громкости

Один из концов пинцета вставляем в углубление кнопки громкости. Нажимаем сначала снизу кнопки, затем сверху. Отсоединяем таким образом, чтобы извлечь пальцами кнопку. Убираем в безопасное место.
