Samsung Galaxy S20: замена дисплея

В данной статье расскажем как заменить дисплей в Samsung Galaxy S20. Менять экран телефона стоит тогда, когда появились проблемы с тачскрином, есть повреждения которые мешают нормальной работе на смартфоне.

Инструменты, которые нам понадобятся при ремонте: набор отверток, фен, пинцет, пластиковые лопатки с острым и плоским концом, пластиковые отмычки (медиаторы) 6 шт., присоска, изопропиловый спирт концентрации более 90% в емкости с иглой, набор для проклейки при обратной сборке.

Статья носит информационный характер. Ответственности за ваши действия мы не несем.

У нас можно купить

Дисплеи iPhone Дисплеи Samsung Дисплеи Xiaomi Дисплеи Huawei Дисплеи Tecno Другие бренды

Начнем работу

Подготовим наше устройство, снизив процент заряда аккумуляторной батареи до 20%, т.к. в процессе ремонта можно повредить ее и при более высоком проценте заряда произойдет возгорание или взрыв.

Как заменить дисплей в Samsung Galaxy S20

Начинаем ремонт с выключения смартфона.

Приступим к отклеиванию заднего стекла

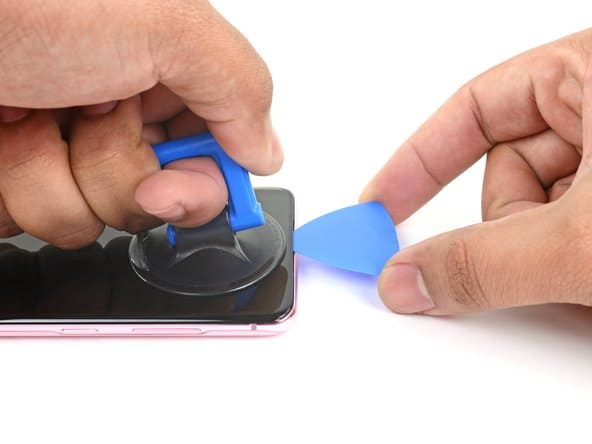

Отсоединять начнем с нижнего края. Нагреем его феном, затем прикрепим присоску и за нее поднимаем стекло, чтобы появился зазор, в который вставим медиатор. При этом отмычкой проводим по нижнему краю не трогая углы, т.к. стекло там крайне хрупкое. Чтобы не произошло приклеивание крышки обратно, оставим медиатор в нижней части.

Если с первого раза не получается сделать щель между стеклом и корпусом, необходимо нагреть еще раз и повторно пробовать поднимать крышку. Важно не прилагать много силы, чтобы ничего не сломать.

Отсоединим заднюю крышку Самсунга слева и справа

Начнем с левого края смартфона. Нагреваем его и крепим присоску. Затем приподнимаем и, в появившийся зазор, вставляем медиатор. При этом, чуть опуская его вниз и вставляя дальше, чтобы прорезать весь клей. Дальше проведем отмычкой по левому краю, отсоединим там весь клей. Медиатор оставим на месте в левой части корпуса. Все те же действия проведем и с правой стороной телефона. Отсоединяя правую сторону, медиаторы с других сторон могут выпасть, в этом нет ничего страшного, они значит выполнили свою задачу.

Займемся верхним краем заднего стекла

Феном нагреваем верхнюю часть телефона. Цепляем присоску и за нее приподнимем стекло, чтобы вставить медиатор. Здесь действовать будем аккуратно отсоединяя последний клей по верхнему краю и углам телефона. Для начала сдвинем от правого края по правому верхнему углу наш медиатор. Потом продолжим отклеивать верхний край до верхнего левого угла. На этом этапе отсоединим полностью заднее стекло.

Убираем заднюю крышку

Аккуратно начинаем приподнимать заднее стекло телефона. Смотрим или весь клей удалось отделить от нее. Если не еще где-то остались элементы клея, уберем их пластиковой лопаткой, снимем крышку и продолжим работу дальше.

Крутим винты скобы материнской платы

Берем отвертку и откручиваем пять штук винтов 4 мм.

Скоба материнской платы и катушка беспроводной зарядки

В первую очередь возьмем пинцет и подденем скобу материнской платы. После этого отсоединяем катушку беспроводной зарядки. На этом этапе мы не отключаем никакие разъемы, поскольку крепится катушка на пружинные контакты.

Собирая устройство обратно, сначала вкручиваем винты скобы материнской платы, выравниваем зарядную катушку и только потом прижимаем остальную часть.

Отключаем аккумулятор

Берем пластиковую лопатку с плоским концом и отсоединяем разъем аккумулятора.

Открутим винты громкоговорителя и нижней средней рамы

Здесь нужно открутить пять винтов длиной 4,0 мм. Действуем.

Удаляем громкоговоритель и нижнюю среднюю раму

Нам понадобится пластиковая лопатка с острым концом, чтобы поддеть громкоговоритель. Вставим лопатку в левый верхний угол, освобождаем от зажимов и извлекаем полностью громкоговоритель и нижнюю среднюю раму.

Отключаем кабель дисплея

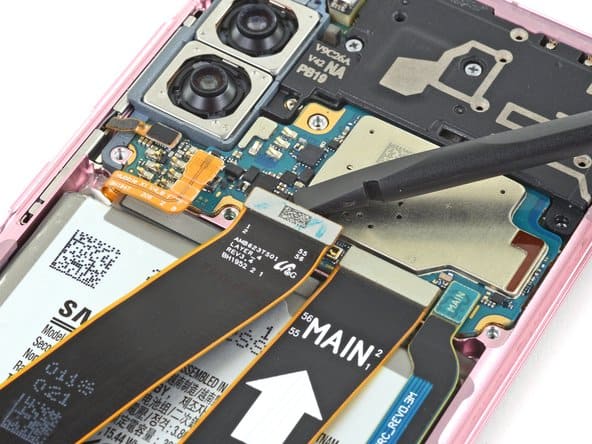

Используем пластиковую лопатку и отсоединяем кабель дисплея.

Убираем клей по периметру телефона

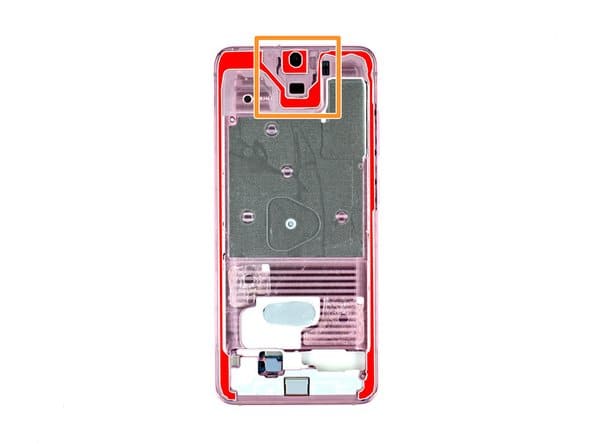

Нагреваем телефон феном. Берем медиатор и отсоединяем клей по периметру телефона. На фото выделено красным все, что нам предстоит убрать.

Приступим к отклеиванию экрана смартфона

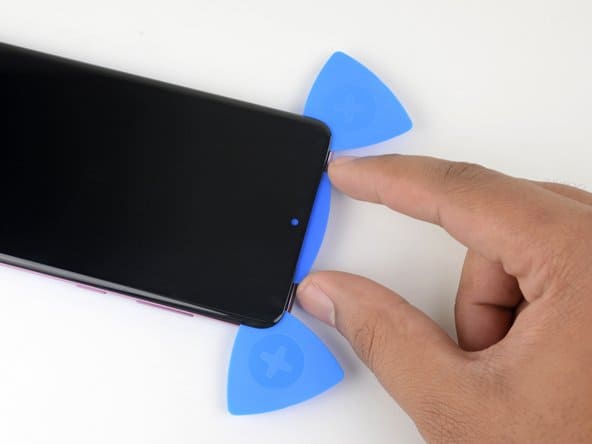

Нагреваем верхний край телефона. Крепим присоску, за которую поднимаем экран и в появившийся зазор вставляем медиатор. Проводим отмычкой по верхнему краю. Важно чтобы она скользила по передней камере, а не давила на нее. Медиатор оставим в шве. Дальше вставляем еще два медиатора в тот же зазор и сдвигаем один в левый угол, второй в правый. Там их и оставим.

Продолжим заниматься экраном

Проденем глубже медиатор, который стоит в центре верхнего края, чтобы разрезать клей вокруг динамика и фронтальной камеры. Снимаем центральную шайбу.

Завершаем отклеивание дисплея

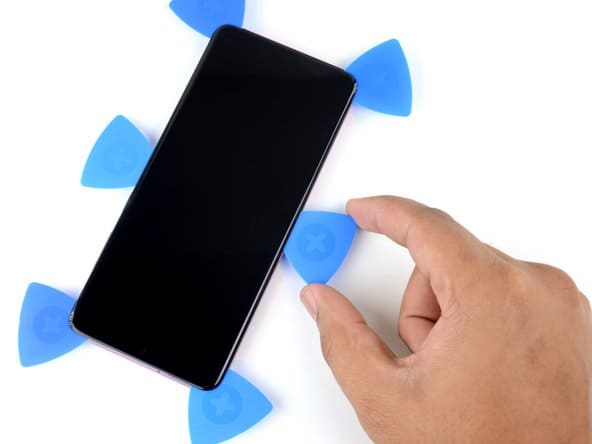

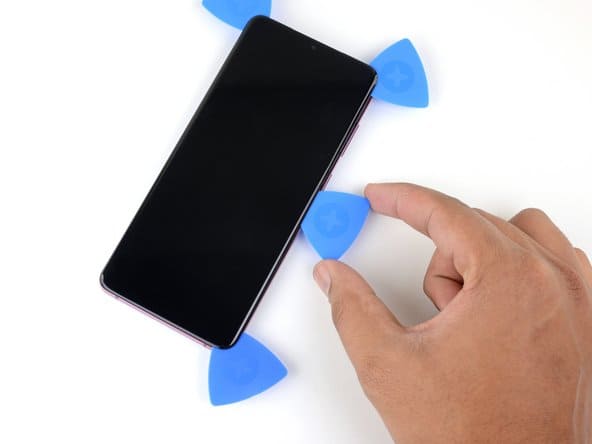

Берем фен и нагреваем правый край телефона. Дальше медиатор вставляем в правый верхний угол и сдвигаем его в нижний угол. Еще одну отмычку вставим в центр правого края смартфона. Аналогично поступаем с левой частью экрана. Можно посмотреть на фото весь процесс.

Клей в нижней части устройства

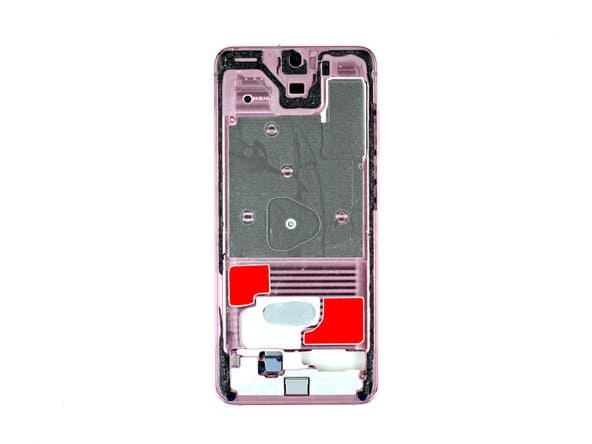

Берем спирт концентрации выше 90% и наносим под экран по направлению к нижней части телефона. На фото обозначен красным клей, который нам надо убрать. Нанесли спирт, теперь в течении 2-3 минут наклоняем нижнюю часть телефона к низу, чтобы он проник глубже.

Отсоединяем экран от корпуса

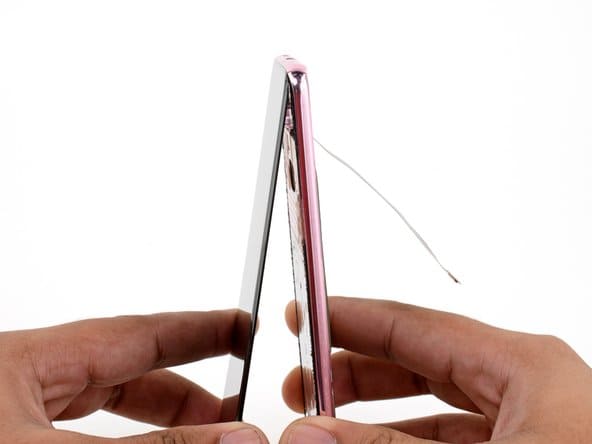

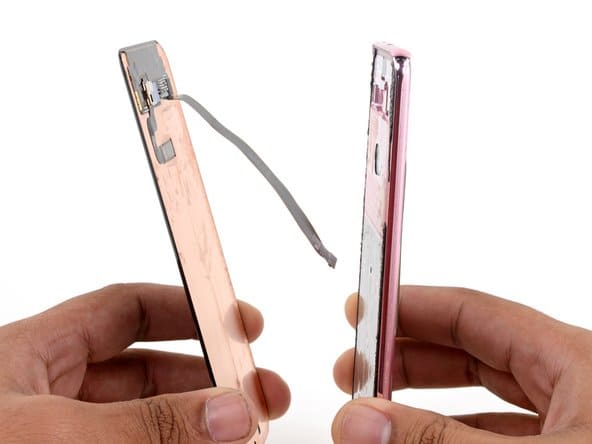

Под верхний край смартфона вставляем пластиковую лопатку с плоским концом и двигаем пока не отсоединим весь прозрачный клей. После этого можем продеть кабель дисплея в отверстие рамы и убрать экран.

Очистим раму от клея

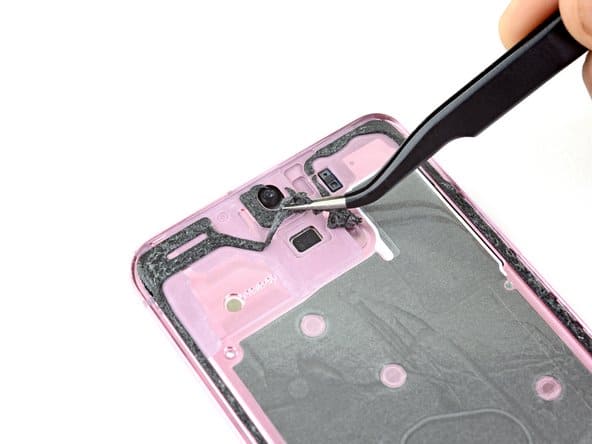

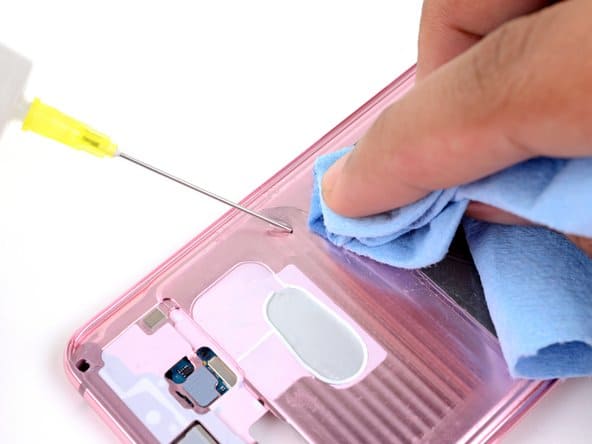

Остатки клея с рамы можно убрать с помощью пинцета. Дальше возьмем спирт и безворсовую ткань, чтобы подготовить поверхность рамы к нанесению нового клея. Важно не размазывать, поэтому протираем в одном направлении.

Когда старый дисплей Samsung Galaxy S20 уже отсоединили от корпуса телефона и раму подготовили для нового клея, можем приступить к сборке телефона, следуя инструкции в обратном порядке.
