Xiaomi Redmi Note 10: замена дисплея

В наше статье рассмотрим как заменить дисплей Xiaomi Redmi Note 10 и делать это будем на примере модификации 10S. Дисплей подлежит замене, когда появились трещины несовместимые с работой или перестал работать тачскрин. Возможны также и другие причины, которые служат причиной, чтобы поменять экран.

Из инструментов будем использовать: пластиковую отмычку (медиатор), где-то штук 6, пинцет с тупыми концами, набор отверток, присоска, фен, канцелярская скрепка или специальный инструмент для извлечения SIM-карт, пластиковую лопатку с плоским и острым концом, еще стоит подготовить набор для проклейки при обратной сборке.

Статья информационного характера. Мы не несем ответственность за ваши действия.

Перед основной разборкой

Разрядим аккумулятор нашего смартфона до 20%, т.к. при большем заряде он может взорваться или загореться при повреждении.

У нас можно купить

Как заменить дисплей в Xiaomi Redmi Note 10

Выключим наш телефон и начнем разбирать.

Приступим к отклеиванию задней крышки

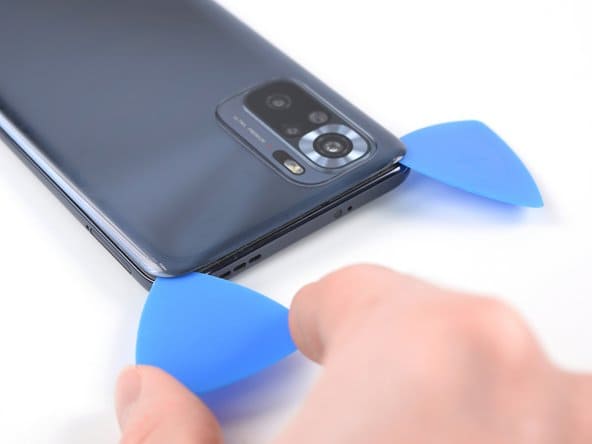

На этом этапе будем пользоваться феном и медиаторами. Первое, что сделаем, это нагреем заднее стекло смартфона феном. После этого крепим присоску к нижнему краю крышки, ближе к центру. Теперь приподнимаем стекло до образования зазора между ним и корпусом телефона. Важно действовать аккуратно, чтобы не сломать заднюю крышку. Когда появился зазор, вставляем туда отмычку и сдвигаем ее в нижний правый угол, там и оставим. Аналогичным образом вставляем медиаторы в остальные углы устройства. Каждая последующая отмычка двигается от угла, в котором уже есть медиатор, в соседний угол. Вставили все пластиковые отмычки, теперь берем дополнительный медиатор и проводим им вдоль правой стороны телефона, удаляя оставшийся клей. На фото виден весь процесс.

Поднимем заднюю крышку

Удобнее открывать крышку справа-налево. По фото хорошо видно как мы это делаем.

Отвинтим крышку камеры

На этом этапе нам нужно открутить четыре винта 3,9 мм, один из них под оранжевой наклейкой. Приступаем.

Снимаем крышку камеры

Медиатором поддеваем крышку под нижний край. Приподнимаем ее и после этого пальцами достаем.

Винты средней рамы

Будем крутить двенадцать винтов длиной 3,9 мм. Главное сложить их так, чтобы не потерять и не перепутать с другими.

Лоток SIM-карт

Поскольку у нас есть специальный инструмент для извлечения SIM-карт, воспользуемся им и достанем лоток, вставив в отверстие с левой стороны смартфона. Чуть надавливаем, чтобы лоток открыть и после этого извлекаем его из отверстия.

Достаем шлейф кнопки питания и громкости

Выполнять отключение шлейфа будем пластиковой лопаткой с острым концом.

Отделяем среднюю раму

Здесь нам предстоит отделить пластиковые защелки, которые держат среднюю раму телефона. Нам понадобится медиатор и немного усилий. Вставим медиатор в отверстие между средней рамой и рамой экрана, слева, там где слот лотка для SIM-карты. Дальше проводим отмычкой по левой стороне, продолжаем снизу и справа, переходим на верхний край и завершаем отсоединение рамы.

Убираем среднюю рамку Xiaomi

Аккуратно будем поднимать раму, главное не повредить шлейф кнопки питания и регулировки громкости. Снимаем раму.

Отключаем кабель аккумулятора

Разъем из гнезда достаем при помощи пластиковой лопатки с острым концом.

Отсоединим соединительный кабель дочерней платы

Кабель дочерней плату необходимо отключить с двух сторон. Берем пластиковую лопатку и достаем его сначала с одной стороны, затем со второй.

Убираем громкоговоритель

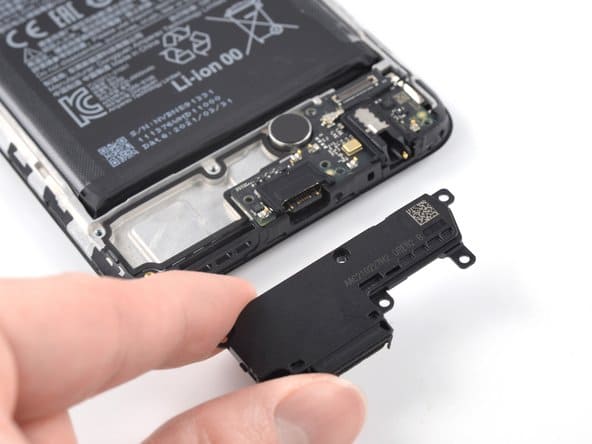

Острым концом пластиковой лопатки поднимаем громкоговоритель под правый верхний край. Затем снимаем его пальцами.

Отключаем кабель антенны

Используя пластиковую лопатку с острым концом достаем оба коннектора из гнезда.

Кабель антенны

Острым концом пластиковой лопатки достанем кабель из углубления. Лучше не вытаскивать из зажима на дочерней плате, чтобы при повторной сборке было легче его вернуть на место.

Убираем дочернюю плату

Будем вставлять медиатор между левым краем дочерней платы и передней панелью. Повернем отмычку в сторону, чтобы поднять дочернюю плату. Теперь пальцами убираем ее в безопасное место.

Кабель дисплея

Пластиковой лопаткой достаем разъем прям из гнезда. Затем острием лопатки поддеваем соединительный кабель дисплея под левый нижний угол и с ее помощью приподнимаем его, освобождая кабель дисплея.

Отклеиваем экран смартфона

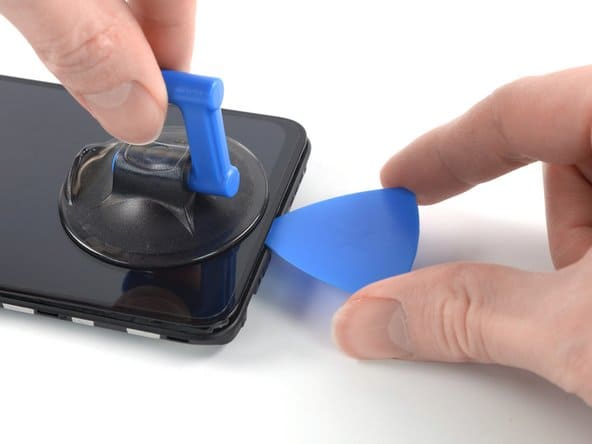

Запасемся медиаторами, их здесь нужно пять штук. Первым делом нагреем дисплей телефона. Приклеим присоску на нижний край экрана, приподнимем за нее так, чтобы увидеть зазор между дисплеем и корпусом телефона. Просовываем медиатор и сдвигаем его в правый нижний угол, там и оставим. Берем следующий медиатор и с нижнего правого угла сдвигаем в нижний левый. Следующая отмычка отправится в верхний левый угол из левого нижнего угла. В последний угол также продвигаем медиатор. Делаем это из верхнего левого угла. У нас осталась правая сторона смартфона. Берем пятый медиатор и разрезаем клей правого края.

Снимаем дисплей Xiaomi Redmi Note 10

Проденем гибкий кабель дисплея в отверстие передней панели в сборе. Если экран еще прилипает в некоторых местах, можно воспользоваться медиатором и отсоединить оставшийся клей.
