iPhone 15: замена основной платы телефона

Ниже описан процесс замены материнской платы в iPhone 15. Ремонт достаточно сложный, с заменой нескольких компонентов, поэтому, если нет уверенности в том, то получится сделать это самостоятельно, лучше обратиться к профессионалам, несмотря на то, что в каждом этапе есть фото процесса ремонта.

Мы не несем ответственности за ваши действия. Статья сугубо информационного характера.

Во время работы по замене материнской платы будем пользоваться: отвертками, пластиковыми отмычками (медиаторами), присоской, феном, пинцетом, плоской пластиковой лопаткой, скотчем, а для замены дисплея и заднего стекла нужен будет новый клей.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Как заменить материнскую плату в iPhone 15

Основная подготовка устройства заключается в том, чтобы снизить процент заряда до минимума, должно быть не более 20%. Это важно, так как в ходе работы возможно повреждение батареи и в таком случае при высоком заряде она может загореться или взорваться. Дальше отключаем телефон от сети и достаем все кабели. Выключаем смартфон полностью.

Все трещины дисплея и экрана проклеиваем скотчем, чтобы ничего не попало внутрь при разборке и не повредило составляющие гаджета.

Заднее стекло и экран отсоединять будем медиатором, чтобы не погнуть внутренние компоненты и не повредить кабели соединения, нанесем на отмычку отметку в 3 мм от ее кончика.

Устройство готово к основному процессу разборки. Приступаем.

Будем крутить винты снизу устройства

На данном этапе нужно открутить два винта размером 7,7 мм. Расположены они по сторонам от порта зарядки. Берем отвертку P2 и выполняем данную работу.

Этап по отклеиванию дисплея

Ослабим для начала действие клея с помощью фена. Нагреем им нижнюю сторону и прикрепим присоску, за которую приподнимем экран и вставим медиатор в зазор. Не спешим, чтобы не повредить внутренние элементы смартфона. Присоску можем убрать.

Моменты для ознакомления

Здесь привели фото, ка котором детально отмечены соединительные кабели и пружинные контакты. Это поможет сориентироваться в дальнейшей работе по снятию дисплея смартфона. Для того, чтобы ничего не задеть, медиатор по нижней и верхней стороне проводим не глубже 3 мм, по правому краю вглубь на 5 мм можем вставить отмычку, а по левому только на 3 мм под экран.

Работаем с нижней и правой стороной дисплея

Отмычку перемещаем по нижней стороне, чтобы срезать клей. Оставим в правом нижнем углу. Перейдем к нагреванию правой стороны, чтобы продвинуть отмычку по ней вверх до момента упора в защелку, крепящую экран. Аккуратно переворачиваем медиатор плоским концом под дисплей. Берем вторую отмычку и поместим ее справа от первой, при этом изначальную поднимаем, отщелкивая зажим. Теперь вернемся к первому медиатору и отправим его в правый нижний угол, а второй в верхний угол справа, чтобы предотвратить запечатывание клея.

Завершаем отсоединение экрана телефона

Приступаем к прогреву верхней части экрана. После этого третью отмычку вставим чуть выше правой верхней и перемещаем ее по верхней стороне, пока не упремся в верхнюю защелку. Дальше повернем медиатор плоским концом под экран и отщелкнем зажим, а отмычку отправим в левый верхний угол. Самое время нагреть феном левую сторону экрана. Теперь сдвинем из левого угла отмычку по стороне вниз, отсоединим зажимы и клей, которые держат дисплей.

Экран можно поднять

Через левую сторону смартфона открываем, отклеенный экран и аккуратно размещаем его параллельно корпусу на столе.

Крышка разъема переднего датчика

Этот элемент крепится винтом размером 0,9 мм, чтобы открутить его берем отвертку Y000. Крепление убрали, теперь пинцетом с острыми концами подхватываем крышку и ставим ее под угол в 90 градусов, так мы отсоединим от гнезда на материнской плате и уберем в безопасное место.

Когда будем ставить крышку обратно, необходимо разместить ее под углом 90 градусов, чтобы зацепить крючок, а после этого присоединить к пресс-соединению.

Еще один разъем отсоединим

Здесь будем доставать разъем переднего датчика с помощью медиатора. Берем инструмент и поддеваем нужный разъем, отключая его от гнезда.

На данном шаге соединяем пресс-разъем следующим образом: выравниваем над гнездом, прикрепляем один край, затем другой. Разъем установлен.

Снимаем крышку разъема дисплея

Крепление в виде одного винта размером 0,9 мм крутим трехточечной отверткой Y000. Затем, воспользовавшись пинцетом с острыми концами поднимаем крышку, освободив от крючка на материнской плате. Убираем элемент в сторону.

Достанем разъем экрана и снимем его полностью

Медиатором поддеваем разъем дисплея и отключаем его. После этого аккуратно отодвигаем дисплей от корпуса смартфона. Переворачиваем устройство вниз экраном на мягкое покрытие.

Займемся задним стеклом iPhone

Первым нагреваем нижнюю сторону крышки и цепляем присоску, чтобы могли поднять за нее и вставить отмычку. Когда медиатор на месте, присоску можем отсоединить и перейти дальше.

Расположение контактов и кабеля соединения

Так как по правой стороне рядом с кнопкой уменьшения громкости находится соединительный кабель, медиатор в это место не стоит вставлять. А по корпусу устройства находятся контакты, исходя из размещения которых, будем вставлять отмычку под стекло. Так снизу и слева медиатор можно вставить на 5 мм, по верхней стороне только на 3 мм, а по правой - 7 мм вглубь.

Работаем дальше с задней крышкой

Нагреваем нижнюю сторону и перемещаем из стороны в сторону медиатор, чтобы срезать клей на данном участке. Оставим в правом углу и нагреем дальше правый край. Теперь продвигаем отмычку к кнопке уменьшения звука, оставляем на месте.

Отсоединим стекло сзади полностью

Первой нагреем левую сторону телефона. Вставим отмычку в нижний край и оттуда двигаем вокруг нижнего левого угла вверх медиатор, оставив в левом верхнем углу. Берем еще раз фен и нагреваем верхнюю часть стекла. Открывающий инструмент из левого угла переводим в правый верхний и нагреваем теперь его феном. Продвигаем отмычку к кнопке увеличения звука. Стекло полностью отклеили.

Задняя панель может быть открыта

Открываем заднее стекло iPhone как заднюю обложку книги и облокотим на подставку, чтобы не натянуть соединительные кабели.

Переходим к нижней крышке разъема

На данном шаге нам надо открутить два винта размером 1,3 мм. Берем отвертку Y000 и убираем их. После чего берем пинцет с острыми концами и снимаем крышку.

Чтобы присоединить данный элемент на место, нам нужно закрепить сначала верхний край и только после этого закрутить оба винта на свои места.

Отсоединим аккумуляторную батарею

Здесь крышку одной рукой отодвигаем влево, чуть прикрывая ее, при этом будет виден разъем, который нам нужно отключить. Дальше берем медиатор и с его помощью отключаем пресс-разъем от гнезда на материнской плате. Затем заднюю панель возвращаем на подставку и переходим к следующему шагу.

Установим пресс-разъем на место, выровняв его над гнездом, затем присоединив один край и за ним второй.

Среднего разъема крышку снимем

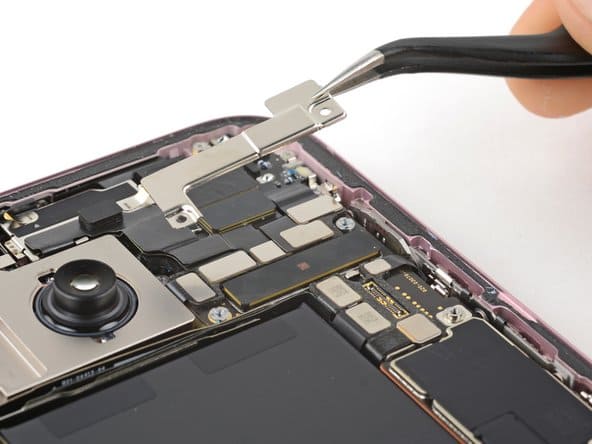

Воспользуемся отверткой Y000, чтобы убрать винт размером 0,9 мм, который держит крышку на данном шаге. Теперь нужно пластиковой лопаткой с плоским концом надавить вниз на крышку, чтобы отщелкнуть верхнюю сторону, а затем аккуратно пинцетом убрать ее в сторону.

Эта крышка устанавливается таким образом, чтобы выступ был сразу за зажимом на материнской плате, а потом можем нажать и защелкнуть зажим полностью установив крышку на место.

Задняя крышка может быть снята

Отключим катушку беспроводной зарядки и разъем NFC с помощью пластиковой отмычки. Теперь заднее стекло полностью свободно. Аккуратно отодвигаем его от корпуса устройства.

Сейчас самое время проверить как работает устройство, подключив все компоненты и протестируем работу устройства. Если все работает как надо, соберем его согласно инструкции, не забыв при этом отключить полностью его.

Нужно снять верхнюю крышку разъема

Чтобы выполнить данную операцию, необходимо для начала открутить два винта размером 1,3 мм. Теперь можем брать пинцет с острыми концами и убираем крышку из корпуса.

Будем отключать и убирать фронтальную камеру и датчики

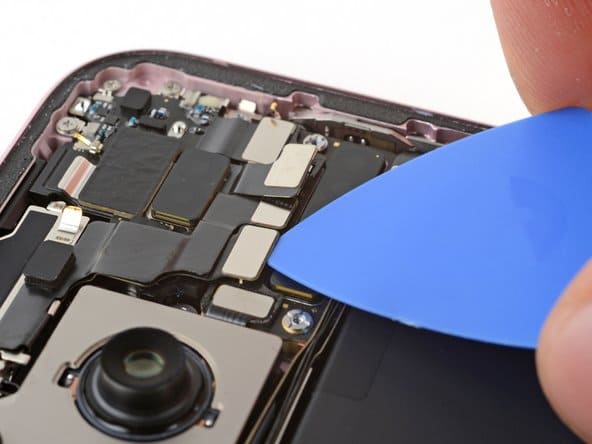

Здесь нам поможет пластиковая отмычка. Берем ее и поддеваем три разъема. Первым достанем антенны разъем, затем отключим передние датчики, а за ними пресс-разъемы передней камеры. Дальше с помощью пинцета достаем камеру и датчики из углубления в рамке. Стоит положить в безопасное место.

Самое время убрать разговорный динамик

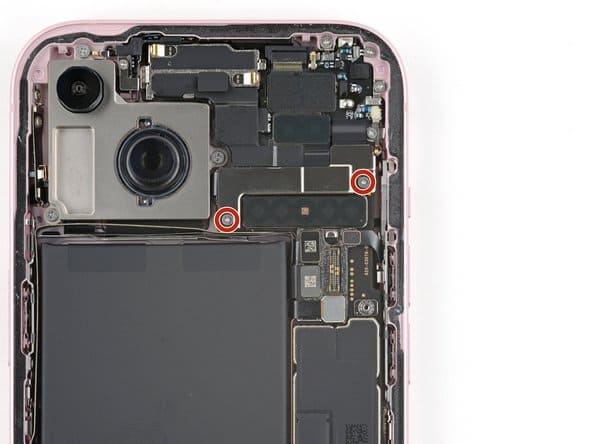

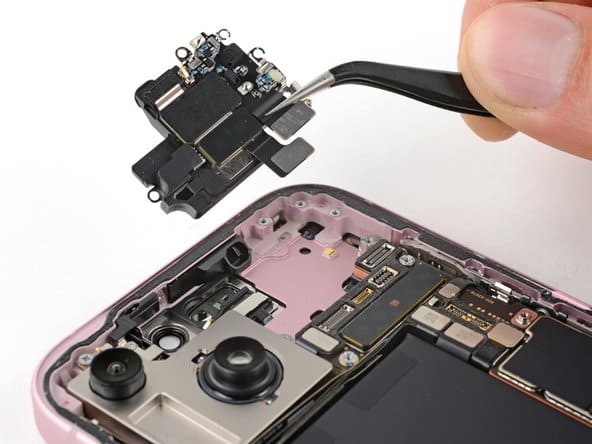

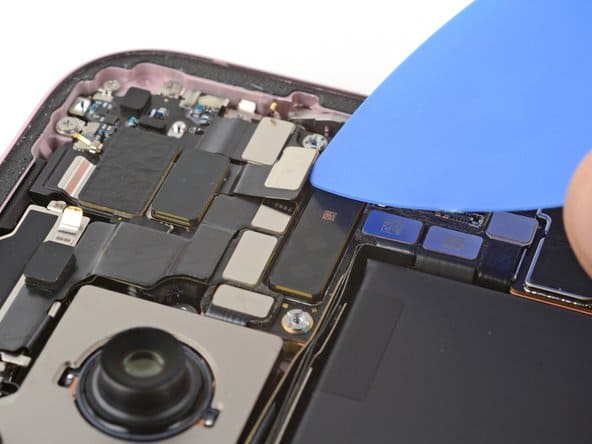

Медиатором аккуратно подденем и отключим разъем динамика. После этого берем отвертку Philips #000 и убираем два винта 1,1 мм длиной и три штуки винтов размером 1,6мм. Когда крепление снято, берем за динамик пинцетом и отсоединяем его от верхней части смартфона, освобождая прокладку из рамки. Теперь переносим динамик в надежное место, чтобы не повредить.

Займемся кабелем аккумулятора

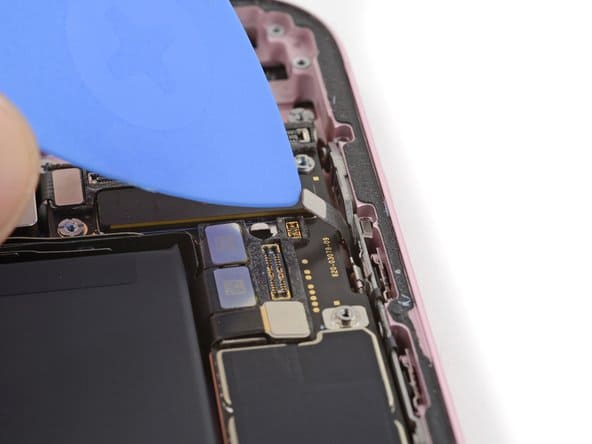

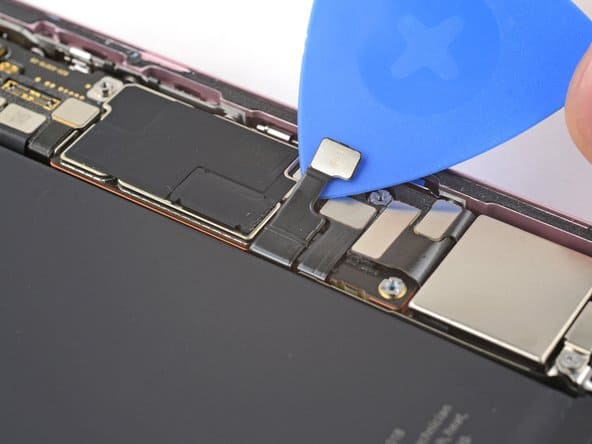

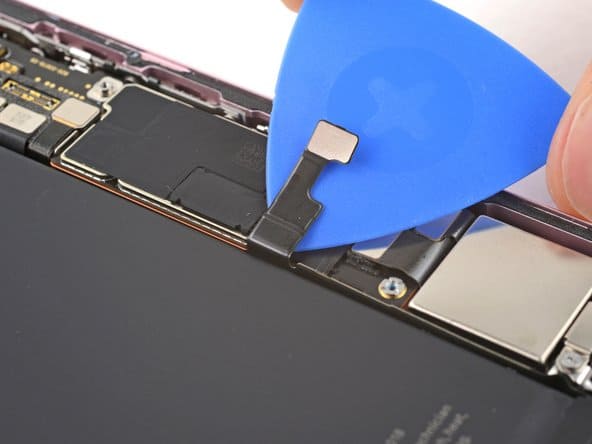

Данный элемент прикреплен к материнской плате клеем, поэтому берем отмычку и вставляем под кабель, чтобы отделить его. Важно работать аккуратно, чтобы ничего не повредить.

Разъем кнопки громкости

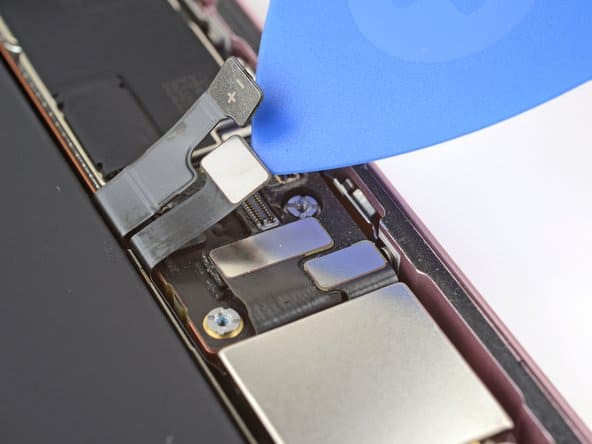

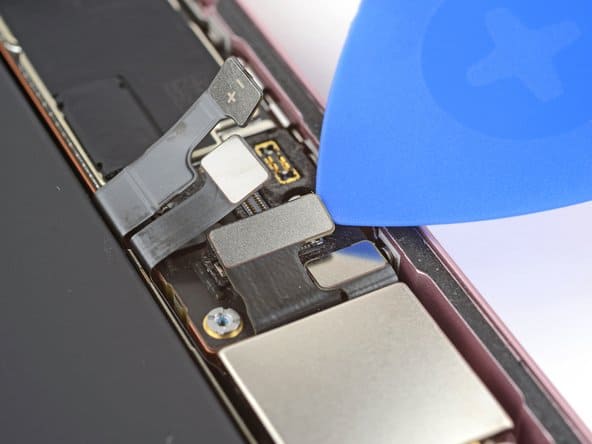

Возьмем пластиковую отмычку и ее кончиком подденем разъем, отсоединив его от материнской платы.

Достаем разъем кнопки питания

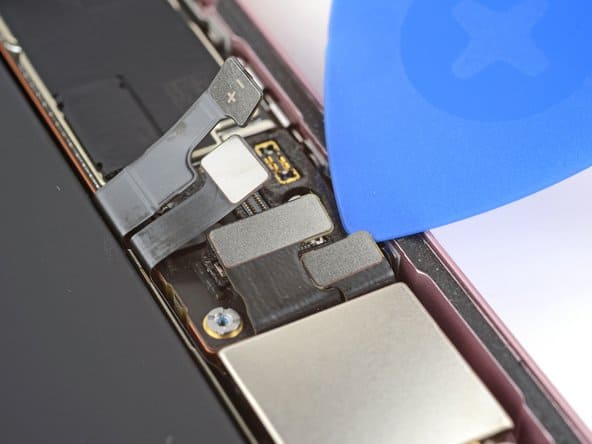

Все тем же инструментом, что и в предыдущем шаге, аккуратно поддеваем разъем кнопки питания, отключая его от материнской платы.

Отделим разъемы задней камеры и антенны

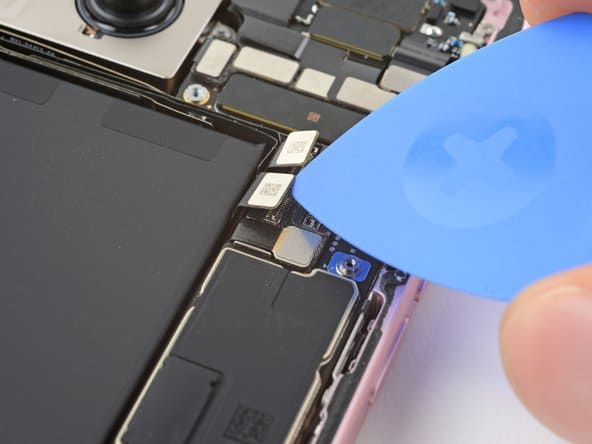

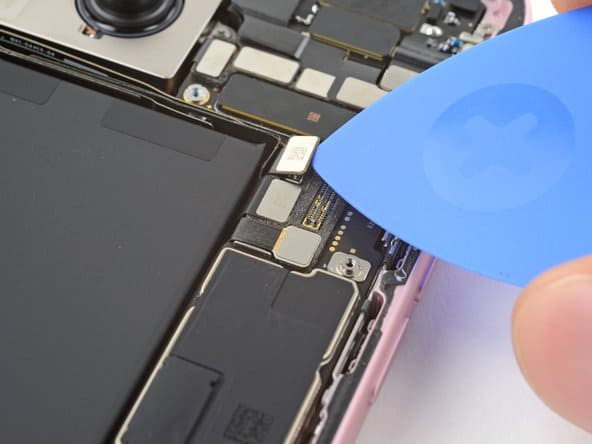

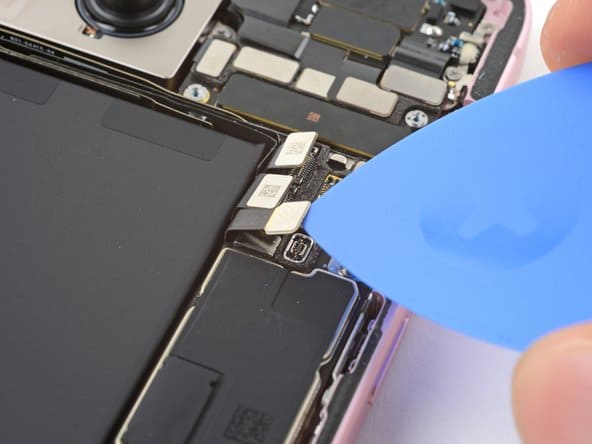

Выполнять отсоединение разъемов на данном этапе будем пластиковой отмычкой. Берем ее и достаем разъемы задних камер и антенны. В итоге отсоединить нам нужно три разъема.

На очереди пресс-разъемы eSIM, Taptic Engine и порта зарядки

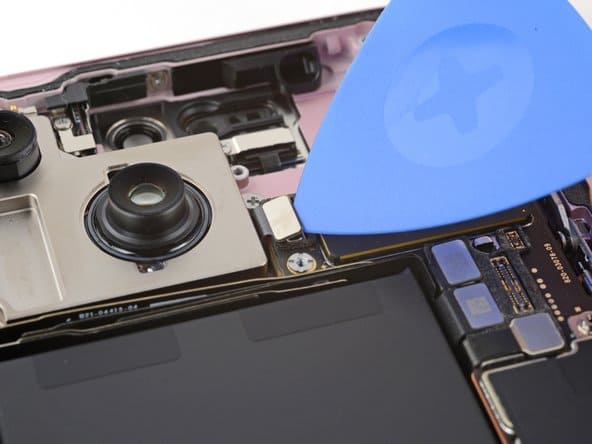

С помощью медиатора достанем по очереди каждый из разъемов.

Открутим и снимем материнскую плату iPhone 15

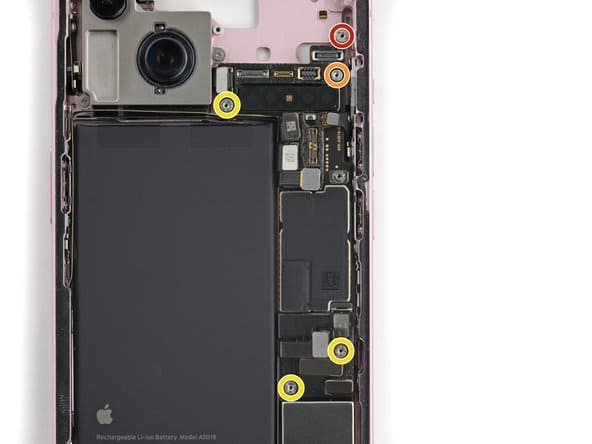

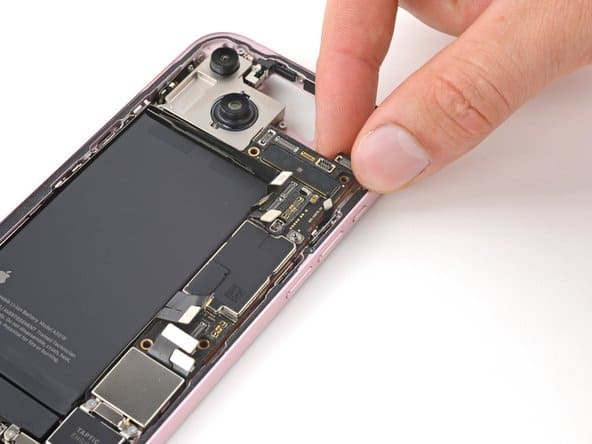

Используем специальную отвертку, чтобы убрать один винт размером 2,9 мм (отмечен красным кругом), один - размером 3,9 мм и три штуки винтов 3,5 мм. Если нет нужной отвертки, можно использовать отвертку с плоской головкой, главное не сорвать выемки на винтах. Когда крепление материнской платы сняли, берем ее за верхний край и медленно и аккуратно достаем из-под кабелей, полностью извлекая материнскую плату из корпуса телефона.

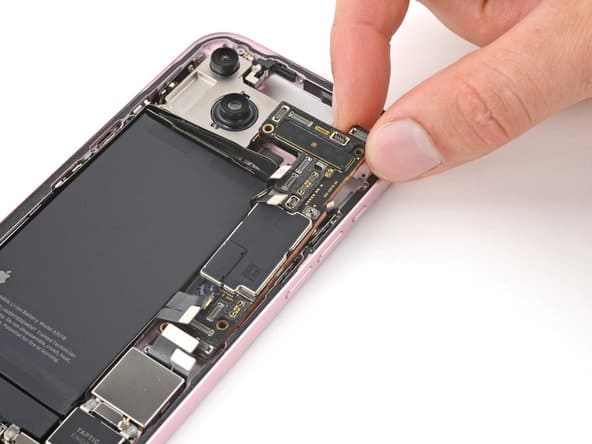

Устанавливая на место материнскую плату стоит отследить, чтобы все разъемы (их девять штук, с учетом кабеля кнопок регулировки звука) находились над ней.

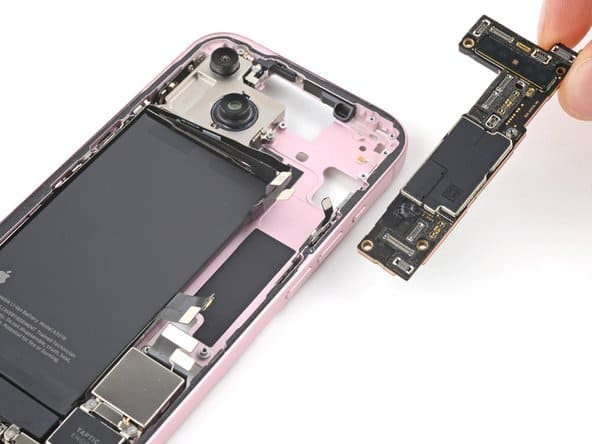

Мы убрали материнскую плату из iPhone 15. Берем сменную запчасть и устанавливаем ее на место старой, собирая устройство согласно инструкции, выполняя все шаги в обратном порядке.
