iPhone 11: замена основной камеры

В данной статье расскажем как заменить заднюю (основную) камеру в iPhone 11. Она может просто не включаться (черный экран), плохо фокусирует, получила физические повреждения (сколы, царапины). Для замены потребуется опыт и поэтому мы рекомендуем обратиться в сервисный центр.

В ходе ремонта будем использовать такие инструменты как: отвертки, ручка-присоска, фен, пластиковая отмычка (медиатор), пинцет, пластиковая лопатка с острым концом, скотч и набор для проклейки дисплея, когда будем собирать телефон обратно.

Статья информационная. Мы не несем ответственность за ваши действия.

Важно! Перед тем, как начать ремонт, разрядите аккумулятор до 20% и ниже, чтобы при случайном повреждении отверткой он не вспыхнул.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Дальше осмотрим телефон на наличие сколов и трещин, при их наличии проклеим дисплей скотчем. Делаем это для того, чтобы избежать попадания осколков внутрь телефона.

Как заменить заднюю (основную) камеру iPhone 11

Выключаем наше устройство и начинаем разбирать.

Откручиваем пару винтов снизу корпуса телефона

Винты размером 6,7 мм будем отвинчивать отверткой. Их здесь всего два.

Отклеивание нижнего края дисплея

Действовать будем медленно и аккуратно. Нагревательным элементом (феном) прогреваем нижний край смартфона, чтобы клей потерял свои свойства. Крепим присоску и медленно приподнимаем за нее экран. Образовалась щелочка между корпусом и дисплеем, туда просовываем медиатор, чтобы отсоединить экран от корпуса. Чтобы ничего внутри телефона не повредить, просовываем отмычку не глубоко.

Открепим экран полностью

Чтобы отсоединить полностью дисплей нашего телефона, будем выполнять нагрев экрана по всему периметру и откреплять его с помощью медиатора.

Экран iPhone 11 будем открывать

Справа-налево приподнимаем отклеенный от корпуса дисплей. Облокачиваем на опору и продолжаем ремонтировать.

Отвинтим крышку разъема аккумулятора

Тут надо отодвинуть экран, поскольку под шлейфом дисплея те винты, которые нам надо крутить. Отодвинули, отлично, теперь крутим три винта. Саму крышку удалим пинцетом.

Будем отключать аккумулятор

Чтобы отсоединить разъем аккумулятора от материнской платы нам нужно поддеть его острым концом пластиковой лопатки.

Винты крышки материнской платы

Здесь нам нужна отвертка и пинцет. Винтов на этом этапе пять штук длиной 1,1 мм, крутим их. Удалим крышку пинцетом.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

Отсоединим дисплей

Здесь нужно извлечь разъем кабеля ЖК-панели и разъем дигитайзера. Берем пластиковую лопатку и отсоединяем оба разъема.

Достанем разъем передних датчиков

Шлейфы передних датчиков будем отсоединять так же пластиковой лопаткой.

Снимаем дисплей iPhone 11

Проделав столько работы, мы отключили все шлейфы, которые держали дисплей. Теперь, когда экран свободен отложим его в сторону.

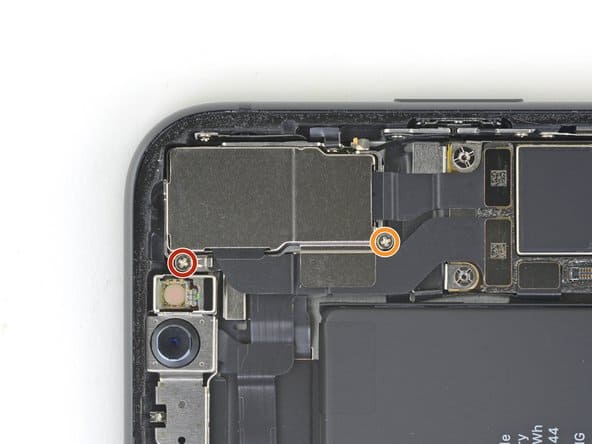

Крутим крышку задней камеры

Предстоит справиться с двумя винтами 1,4 мм и 1,3 мм. Действуем.

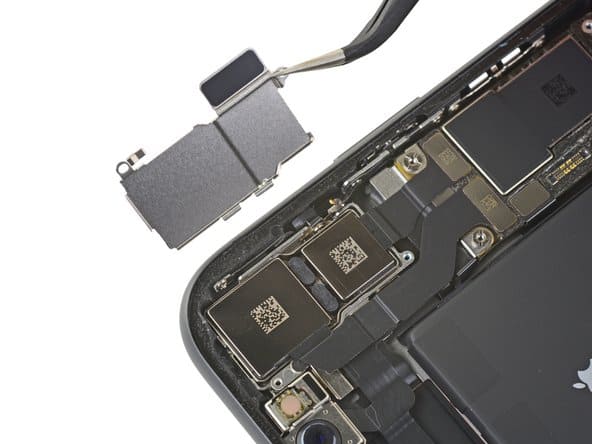

Убираем крышку основной камеры

С края, который ближе к аккумулятору поднимаем крышку, поддевая пинцетом.

Немного информации по установке крышки обратно! Устанавливая крышку обратно сначала нужно опустить внешний край, чтобы два язычка на крышке вошли в скобу на внешнем краю модуля камеры. Только потом закрываем крышку.

Внимание! Крышка ляжет ровно, когда два язычка будут на своем нужном месте.

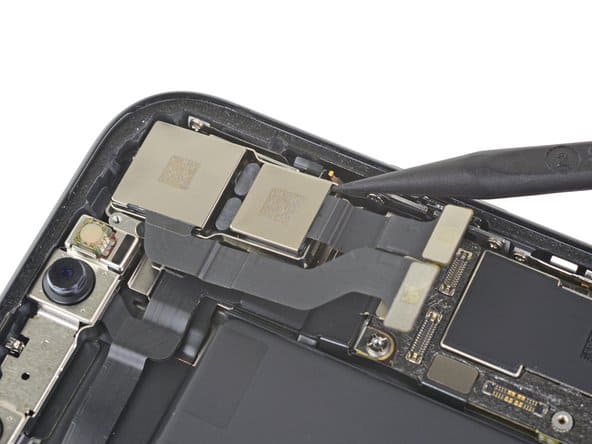

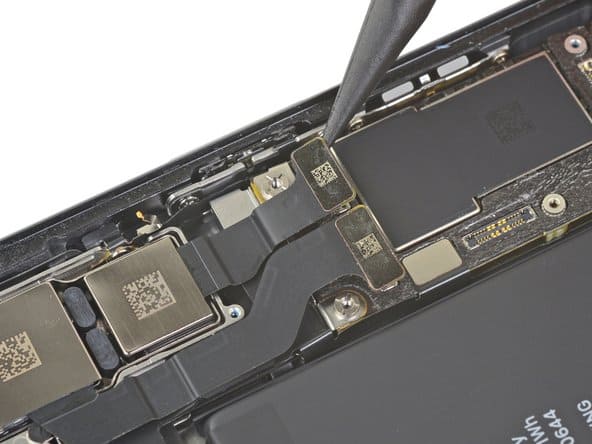

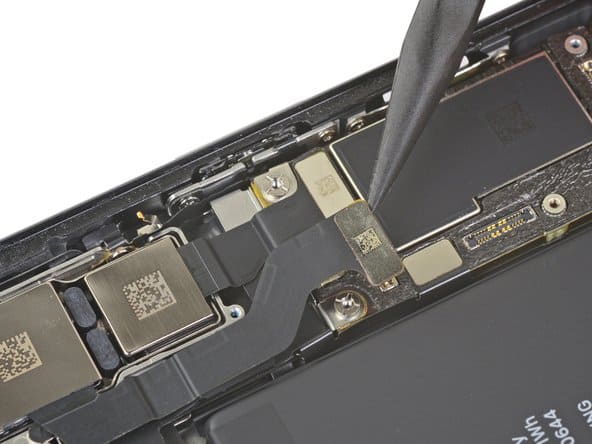

Отключение камеры

Берем пластиковую лопатку и достаем два разъема камеры.

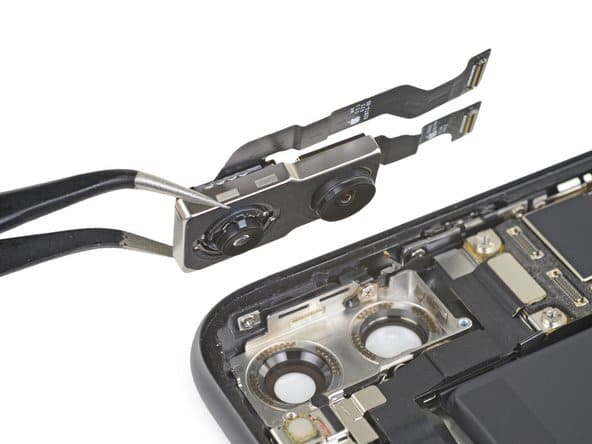

Снимаем заднюю камеру

В нижний правый угол камеры вставим острый конец пластиковой лопатки, это между рамкой iPhone и камерой. Медленно приподнимаем, чтобы удалить камеру из телефона. Затем пинцетом убираем камеру.

Мы сняли заднюю камеру, теперь можем заменить ее на новую и приступить к сборке гаджета.

Наш смартфон будем собирать по инструкции снизу-вверх.
