iPhone 11: замена считывателя SIM-карт

В этой статье мы рассказываем и показываем как заменить считыватель SIM-карты (модуль) в iPhone 11. Делаем это на примере базовой версии в линейке смартфонов. Pro и Pro Max могут быть небольшие отличия в расположении элементов.

Мы не несем ответственности за ваши действия. Статья носит информационный характер. Рекомендуем обратиться за помощью в сервисный центр, чтобы работы выполнили профессионалы с опытом.

Подготовим рабочее место и инструменты для ремонта. Нам понадобятся: специальный фен, пластиковые лопатка с острым концом и отмычка (медиатор), набор отверток, присоска, пинцет, скотч и набор для проклейки дисплея.

Чтобы избежать взрыва или возгорания батареи смартфона, в случае ее повреждения, рекомендуем разрядить аккумулятор до 20% и ниже.

У нас можно купить

Аккумуляторы iPhone

Аккумуляторы iPad

Аккумуляторы Apple Watch

Другие бренды

Проведем осмотр дисплея телефона на трещины и сколы и в случае их обнаружения, заклеим скотчем. Это поможет избежать попадания осколков внутрь телефона.

Как заменить считыватель SIM-карты в iPhone 11

Чтобы начать разборку, выключаем смартфон.

Пара винтов нижней части смартфона

Размер винтов здесь 6,7 мм. Берем отвертку и отвинтим эти 2 шт. снизу корпуса.

Приступим к отсоединению дисплея

Чтобы отклеить дисплей от корпуса нам понадобится нагревательный прибор, присоска и медиатор. Феном прогреваем дисплей в нижней части, приклеиваем присоску и поднимаем за нее дисплей. Смотрим чтобы образовалась щель между корпусом и дисплеем. Отлично. Вставляем туда медиатор, только не глубоко.

Отклеим полностью дисплей смартфона

Отсоединять по периметру всего телефона мы будем так же как и в предыдущем шаге. Нагреваем, приподнимаем и медиатором отсоединяем.

Открываем экран Айфона

Проделаем с дисплеем действие как при открывании передней обложки книги, т.е. справа-налево. Поднимаем медленно и аккуратно облокачиваем на что-то.

Будем отвинчивать крышку разъема аккумулятора

Отодвигаем экран. Не сильно, только чтобы увидеть те винты, которые надо открутить. Они как раз находятся под шлейфом дисплея, почему и отодвигаем экран. Скобу держит три винта длиной 1,1мм. Крутим их. Крышку лучше снимать пинцетом.

На этом этапе отключим аккумулятор

Острием пластиковой лопатки поддеваем разъем аккумулятора и аккуратно отсоединяем его.

Крутим несколько винтов крышки материнской платы

Витов не мало, их прям 5 шт., длиной они 1,1 мм. Отверткой открутим и пинцетом снимем крышку.

Этап отсоединения дисплея

Два разъема, которые легко достанем острым концом пластиковой лопатки. Первым отсоединим кабеля ЖК-панели, а за ним и разъем дигитайзера.

У нас можно купить

Вытащим разъем передних датчиков

На этом этапе берем пластиковую лопатку и отключаем шлейфы передних датчиков.

Время убрать дисплей iPhone 11

После отключения всех компонентов что держали дисплей, мы можем отложить экран в сторону и продолжить ремонт.

Отсоединим гибкий кабель разъема Lightning

Хорошо подходит на этом этапе пластиковая лопатка, которой мы с легкостью приподнимаем и отсоединяем гибкий кабель разъема Lightning в сборе.

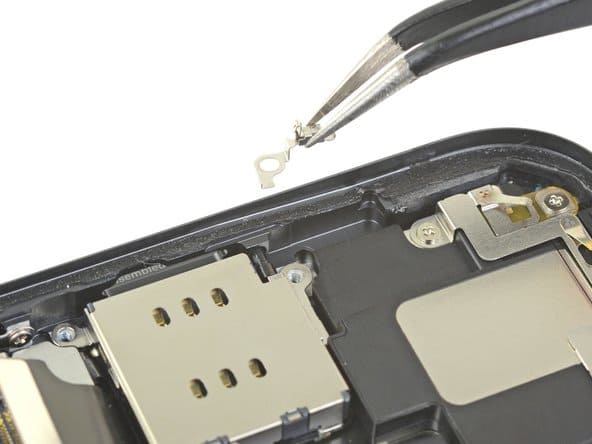

Винты считывателя SIM-карт и снятие заземляющего кронштейна

Для начала открутим три винта (1,5 мм, 1,9 мм, 1,6 мм) устройства чтения SIM-карт. После того как открутим последний винт 1,6 мм, который крепит скобу заземления, снимем сам заземляющий кронштейн, используя пинцет.

Открутим скобу разъема считывателя SIM-карт

Винт длиной 3,1 мм можно крутить специальной или плоской отверткой, только аккуратно, чтобы не повредить другие компоненты, если отвертка соскочит.

Достаем скобу разъема считывателя SIM-карт

Аккуратно, поддев пинцетом, достаем скобу разъема считывателя SIM-карт.

Отключаем кабель считывателя SIM-карт

Для того, чтобы отсоединить кабель устройства чтения SIM-карт, будем аккуратно приподнимать кабель разъема Lightning, а затем с помощью пластиковой лопатки поднимаем и отключаем кабель считывателя SIM-карт.
