iPhone 15 plus: замена аккумулятора

Информация, приведенная в данной статье, поможет разобраться, как заменить аккумуляторную батарею в iPhone 15 Plus. Это может пригодиться, если вы стали замечать, что телефон все чаще заряжается, либо он начал медленнее работать, а возможно и вовсе самопроизвольно отключается. При этом стоит учесть, что изложенное ниже носит сугубо ознакомительный характер. Ответственности за ваши действия мы не несем.

В том случае, если вы никогда не пробовали разобрать смартфон и на данный момент не уверены в своих силах, тогда стоит задуматься об обращении к профессионалам.

Для начала подготовим все, что пригодится в процессе ремонта, это будут: специальные отвертки, скотч, медиаторы (пластиковые отмычки), пластиковая лопатка с плоским концом, два пинцета с острыми и тупыми концами, присоска с ручкой, нагревательный инструмент (фен, тепловая пушка или другой), изопропиловый спирт высокой концентрации (более 90%), тонкая пластиковая карта, сменный аккумулятор и новый клей для его фиксации и для закрепления заднего стекла.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Как заменить аккумуляторную батарею в iPhone 15 Plus

Сейчас занимаемся тем, что разряжаем наше устройство до 20%, можно ниже. Более высокий уровень заряда может быть опасен в случае повреждения батареи при ремонте. Теперь достаем все кабели и переходим к полному отключению устройства, нажав кнопку питания и одну из кнопок регулировки громкости.

Осмотрим смартфон на наличие повреждений экрана и заднего стекла в виде трещин и сколов. При их наличии возьмем скотч и проклеим детали, где они имеются. Это поможет избежать попадания осколков внутрь телефона.

Еще один вспомогательный момент, это нанесение отметки на кончик медиатора. Делаем это, чтобы при отсоединении заднего стекла не повредить внутренние кабели и контакты. Будем отмерять 3 мм от начала инструмента.

Наш iPhone готов к ремонту, можем приступать.

Снимем винты от порта зарядки

Пятилепестковой отверткой P2 крутим винты размером 7,7 мм. Кладем их так, чтобы не перепутать или вовсе не потерять.

Вставим отмычку под нижний край стекла

Чтобы выполнить данный шаг, нам необходимо взять фен и нагреть нижнюю сторону для ослабления клея. После чего прикрепить присоску и с ее помощью поднять стекло вверх, вставив в отверстие медиатор.

Что можно повредить по периметру смартфона

Первое, о чем стоит помнить, это то, что по периметру много пружинных контактов, а рядом с кнопкой увеличения громкости соединительный кабель. Поэтому, работая пластиковой отмычкой не стоит вставлять ее под кнопки регулировки звука, а там, где контакты отмычка входить может по верхнему краю на 3 мм, снизу и слева не глубже 5 мм, справа 7 мм в глубину.

Продолжим работать с задней панелью смартфона

Проведем отмычкой по нижней стороне, чтобы срезать клей и оставить медиатор в правом нижнем углу. Теперь нагреем крышку справа и сдвинем открывающий инструмент по данной стороне вверх до тех пор, пока не упремся в зажим, крепящий заднее стекло. Оставляем медиатор, чтобы предотвратить повторное приклеивание.

Освобождаем заднее стекло со всех сторон телефона

Здесь нужен будет еще один медиатор и фен. Ослабим с помощью нагревания сначала левый край устройства. Дальше отмычку вставим снизу и проведем вокруг левого угла снизу по стороне в левый верхний угол, где оставим, пока не нагреем верхнюю сторону. После того, как сверху клей стало проще отсоединять, передвигаем отмычку из левого угла в верхний правый. Выполняя данную работу должны услышать щелчки, которые говорят о том, что отсоединились два верхних зажима. Последним нагреем правый верхний угол и теперь второй медиатор переместим к кнопке увеличения громкости. Так отсоединим полностью заднее стекло.

Поднимаем заднюю крышку гаджета

Как заднюю обложки книги открываем наше стекло в iPhone 15 plus. Чтобы не было натяжения в соединительном кабеле, положим крышку на подставку.

Отсоединим нижнюю крышку разъема

Воспользуемся трехточечной отверткой Y000, чтобы открутить два винта размером 1,3 мм. Затем берем острыми концами пинцета край крышки и сместим ее к верхней части устройства. Отсоединяем от материнской платы и убираем полностью.

До того, как закрепить винты сначала нужно зафиксировать верхний край крышки в гнезде.

Поднимаем разъем аккумулятора от гнезда на материнской плате

Возьмем заднее стекло руками и повернем его нижний край в левую сторону, прикрыв его. При этом открывается пресс-разъем, который мы будем доставать. С помощью кончика пластиковой отмычки поднимаем и отключаем разъем аккумулятора от гнезда.

Особенность на данном этапе заключается в том, что данный разъем необходимо сначала выровнять над гнездом, а только после этого зафиксировать один край, нажав на него, а после другой. Очень важно сделать все правильно, чтобы не погнуть разъем.

Следующая крышка для снятия

Крепление в виде винта размером 0,9 мм нам нужно убрать с помощью отвертки Y000. Берем ее, и приступаем к откручиванию крышки. Готово, тогда можем с помощью плоского конца лопатки нажать на нижний край и отсоединить ее сверху, чтобы была возможность пинцетом поднять ее и отложить в безопасное место.

Вернуть крышку на место можно, расположив ее выступ за зажимом на материнской плате, а затем нажать и переместить вперед, чтобы закрепить зажим.

Катушка беспроводной зарядки

Пластиковой отмычкой аккуратно поднимаем катушку беспроводной зарядки и разъем NFC, отсоединяя от гнезда.

Отодвинем заднее стекло

Когда все кабели отключены, мы можем аккуратно снять заднюю крышку и отложить ее в сторону, чтобы не повредить.

Это очень удобный момент, чтобы подключить аккумулятор, заднее стекло и запустить для проверки того, как будет работать устройство. После проведения успешного тестирования, выключаем телефон и продолжаем сборку. Наносим новый клей для фиксации заднее стекла на место.

Открепим кабель аккумулятора от материнской платы

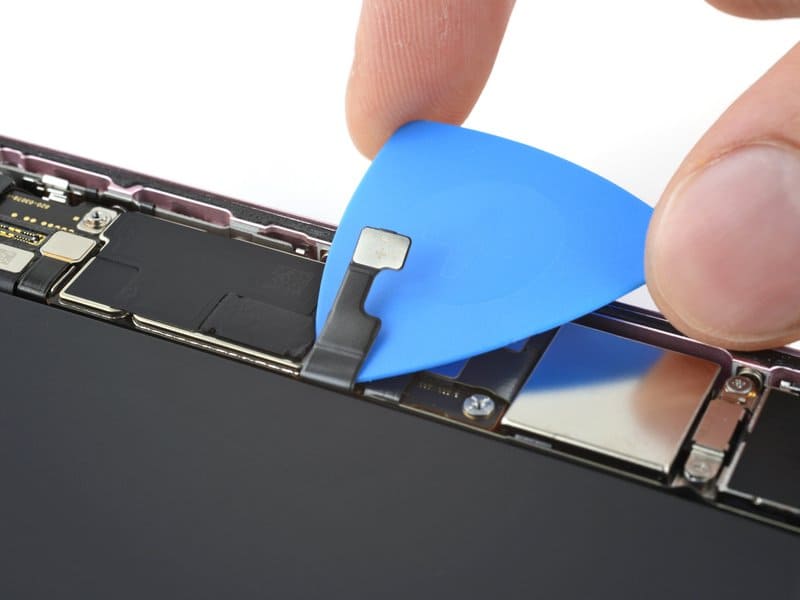

Здесь много усилий не понадобится, так как кабель только слегка приклеен к материнской плате. Достаточно поддеть его кончиком отмычки и отсоединить. Главное не погнуть в процессе работы.

Отделяем клейкие язычки от аккумулятора

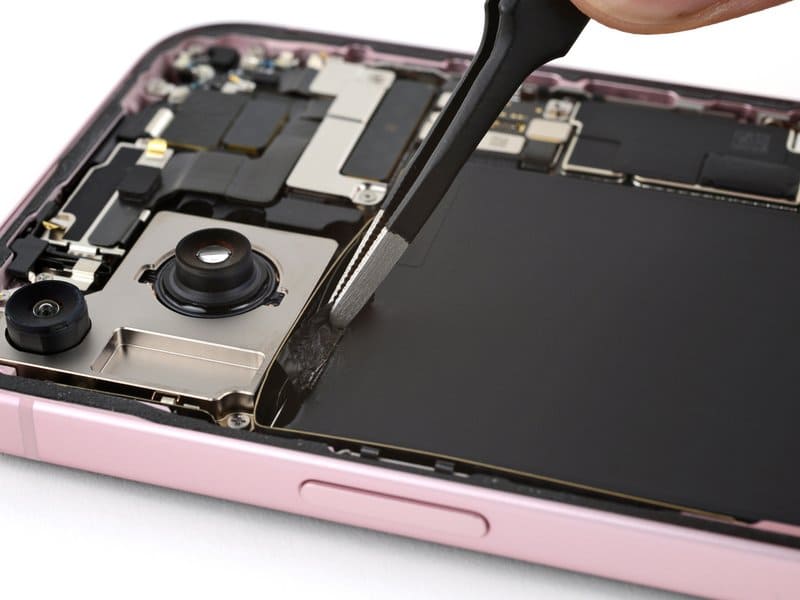

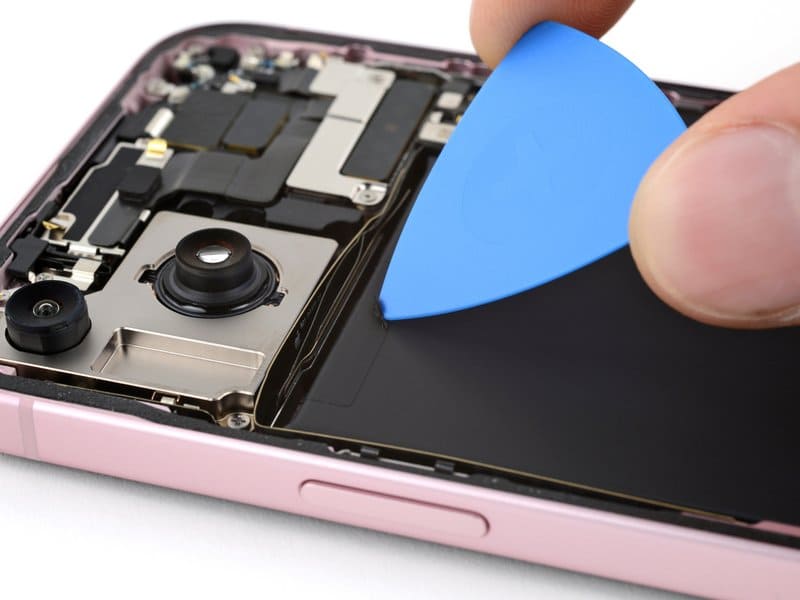

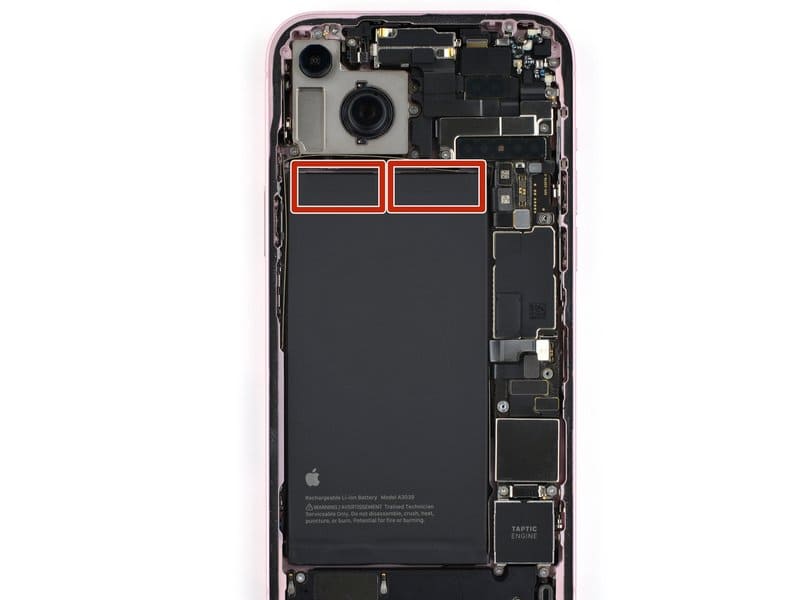

Батарея крепится двумя клейкими полосками, на концах которых есть черные язычки. Возьмем медиатор и начнем аккуратно отсоединять ленту от аккумулятора, пока не будет возможности захватить тупыми концами пинцета ее кончик. После этого отделяем каждый из них от батареи. Пока тянуть полоски клея не стоит.

Достанем клей из-под аккумулятора

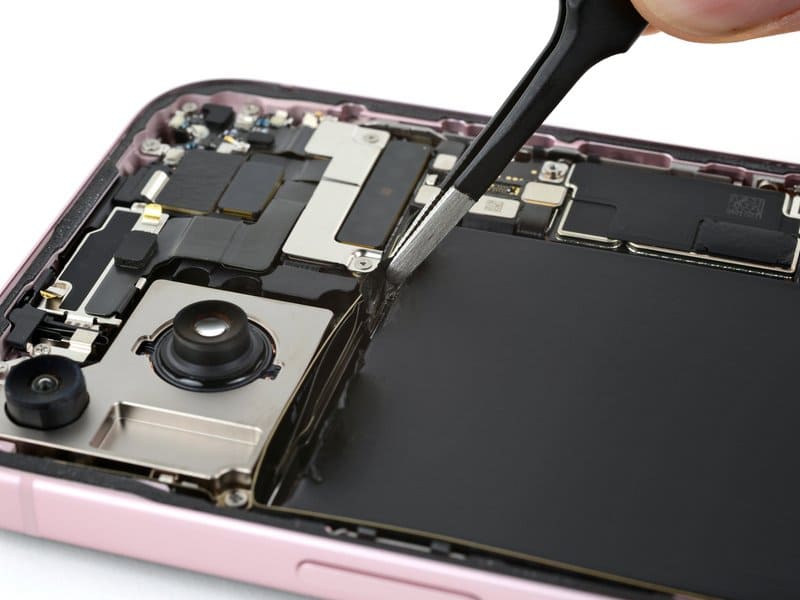

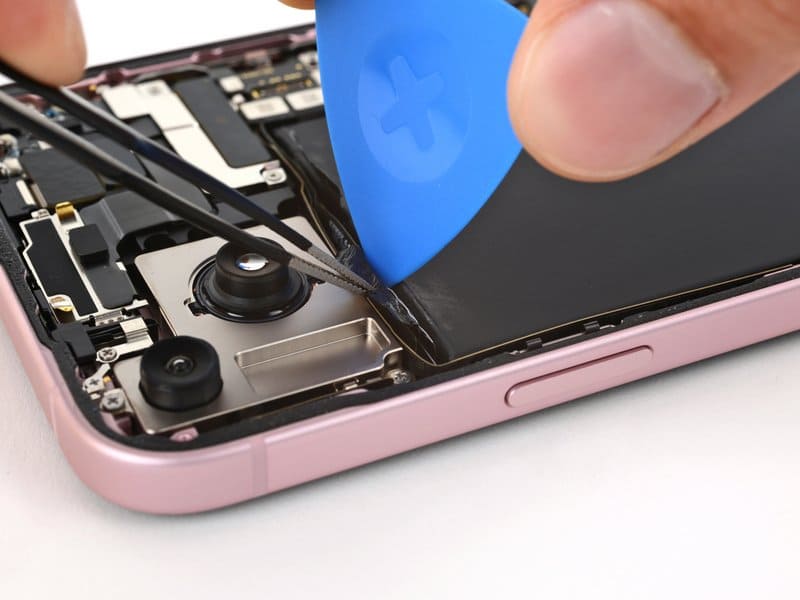

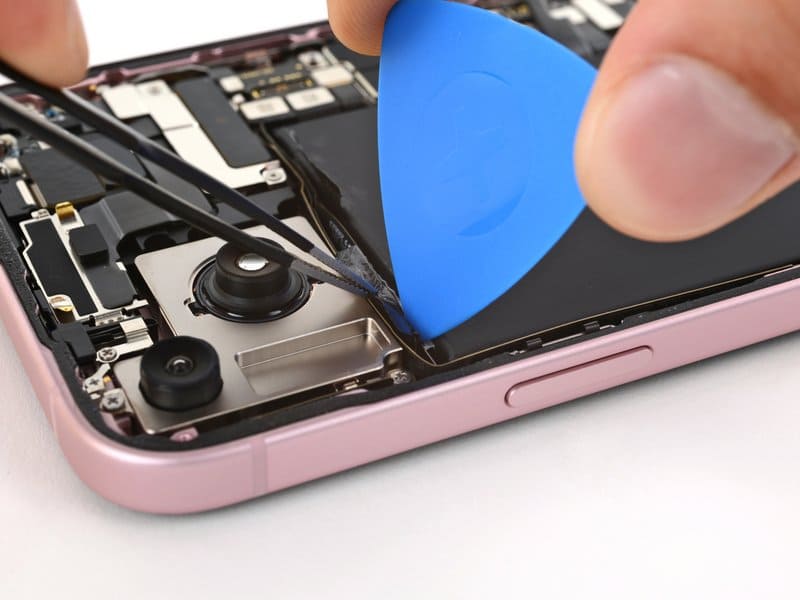

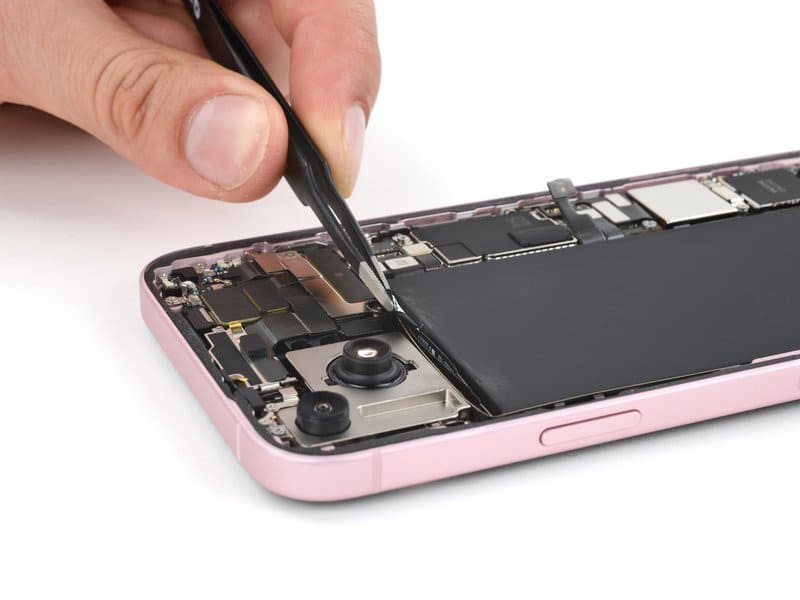

Перед тем, как вытаскивать ленту из-под батареи, возьмем медиатор и аккуратно отсоединим клей от верхнего края аккумулятора. Проделаем это с двумя полосками клея. Дальше захватываем язычок пинцетом с тупыми концами и медленно вытягиваем полоску клея, наматывая ее на пинцет. Повторим со второй лентой. Если полоска оборвалась, можно попробовать поддеть ее еще раз и продолжить тащить, в противном случае переходим к следующему шагу.

Когда оторвались полоски клея

В таком случае берем изопропиловый спирт высокой концентрации (более 90%) и наносим сначала под внутреннюю сторону батареи, при этом приподняв правую сторону телефона вверх (можно облокотить на подставку). Затем поднимаем верхнюю часть телефона и капаем спирт под аккумулятор сверху. Ждем пару минут и начинаем извлекать батарею.

Достанем аккумулятор из корпуса

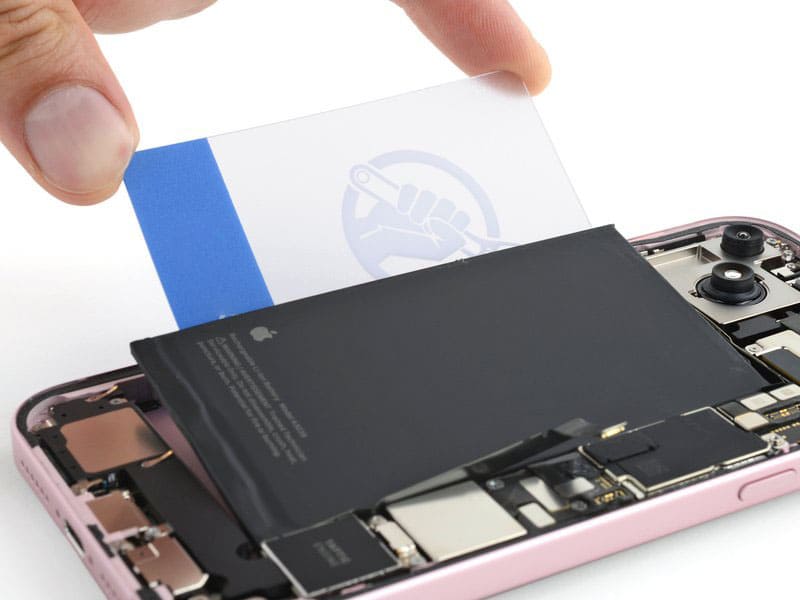

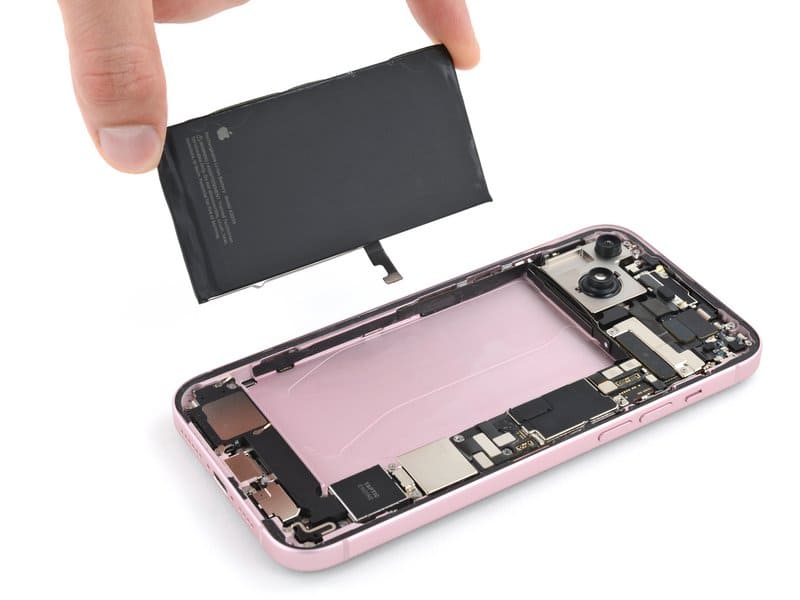

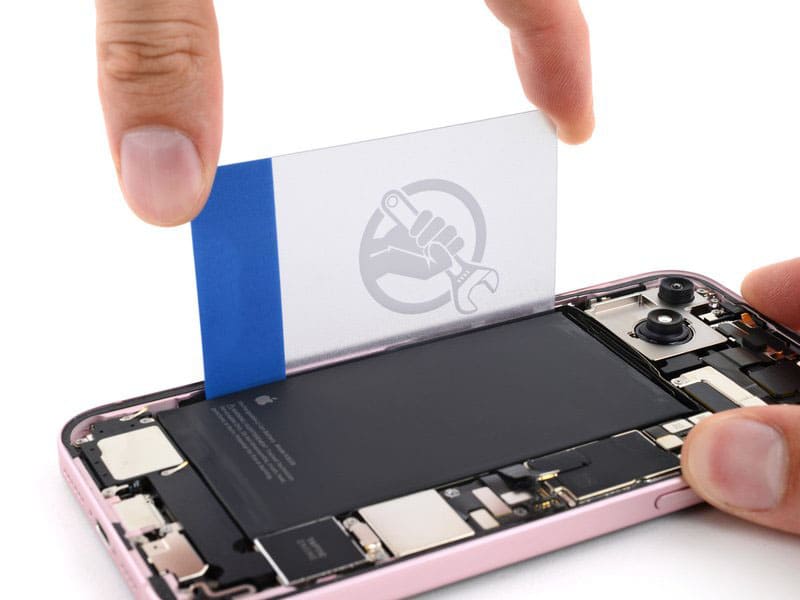

Возьмем прочную пластиковую карту и вставим ее длинный край в отверстие между рамкой и батареей слева. Крепко держим смартфон руками. Теперь аккуратно начинаем продвигать карту под аккумулятор до того момента, пока не получится поднять его и взять пальцами. Возможно потребуется капнуть еще немного спирта, если инструмент плохо проходит под аккумулятором. Когда батарея в руках, аккуратно достаем ее из углубления в корпусе и кладем в безопасное место.

Очищаем место для новой батареи

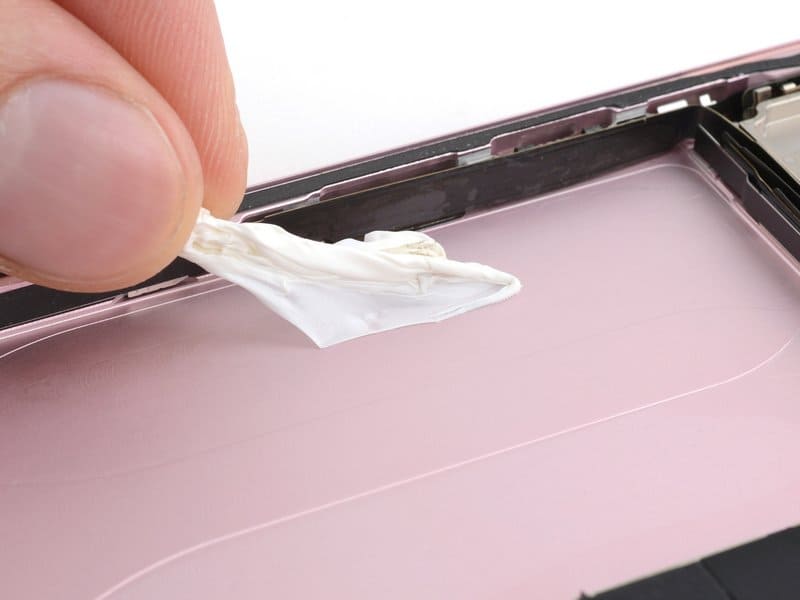

Перед тем, как устанавливать новую запчасть, необходимо очистить углубление, куда она будет помещена. Сделать это можно с помощью спирта и мягкой безворсовой ткани. А перед тем как нанести новый клей, ставим аккумулятор на место, проверяем подходит или нет, дотягивается ли кабель до гнезда на материнской плате. Чтобы продолжить отсоединяем батарею. Теперь можем достать запчасть и, если на нем нет клея, нанести его.

Мы сняли аккумуляторную батарею iPhone 15 plus. Можем взять новую и установить в подготовленное углубление. Собирать устройство будем согласно вышеприведенной статье, выполняя все этапы в обратном порядке.

После того, как установлен новый аккумулятор, проводим его калибровку. Для этого подключаем смартфон к сети и заряжаем до 100% и ждем около двух часов. Отключаем от сети и работаем на телефоне пока он не отключится из-за низкого уровня заряда. Дальше снова подключаем зарядное устройство и беспрерывно заряжаем до 100%. Теперь можем использовать iPhone в обычном режиме.
