iPhone 15 plus: замена разговорного динамика

Информация в данной статье поможет разобраться, как заменить разговорный динамик в iPhone 15 Plus. Если во время телефонных разговоров вы заметили, что стало плохо слышно собеседника, появился шум или свист, либо звук стал слабым и тихим, то возможно проблема как раз в динамике, и данное руководство может сориентировать в решении проблемы.

Обращаем внимание, что статья сугубо информационного характера. Ответственности за ваши действия мы не несем. Если вы никогда не сталкивались с такого рода работой, лучше попросить помощи специалистов.

В процессе ремонта нужны будут следующие инструменты: отмычки пластиковые (медиаторы), набор специальных отверток, присоска с ручкой, нагревательный инструмент (фен или тепловая пушка), пинцет с острыми концами, скотч, сменный клей для закрепления стекла на место, пластиковая лопатка с плоским концом, двусторонний скотч для антенны.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Как заменить разговорный динамик iPhone 15 Plus

До того как полностью выключить смартфон, смотрим на уровень заряда батареи, если он выше, чем 20%, тогда снижаем его. Это поможет сделать ремонт более безопасным. Дальше отключаем все провода от телефона и проверяем дисплей с задним стеклом на наличие трещин. Если такие имеются, проклеим их скотчем, чтобы избежать попадания осколков внутрь корпуса при ремонте.

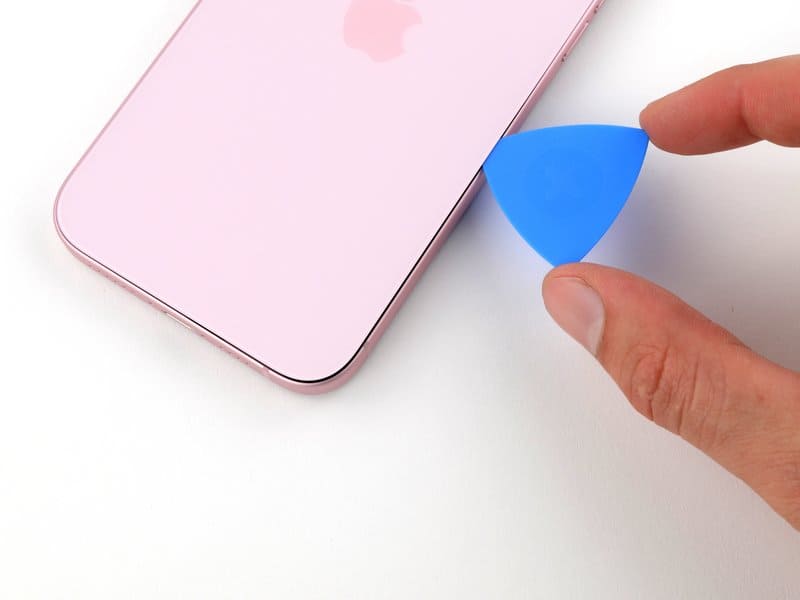

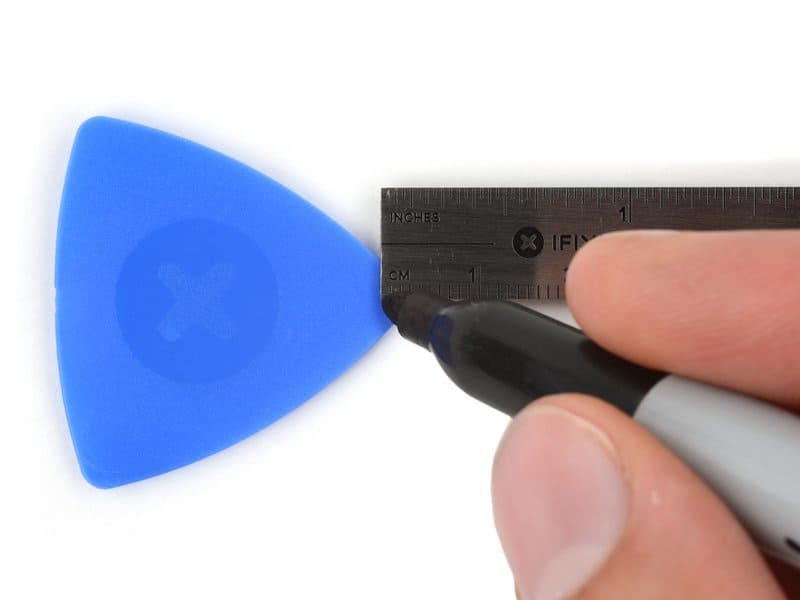

Воспользуемся маркером, чтобы сделать отметку от начала медиатора. Этот шаг поможет нам избежать повреждения внутренних компонентов при отсоединении заднего стекла iPhone. итак отмеряем 3 мм от конца отмычки.

Устройство подготовили, теперь можем приступать к основному ремонту.

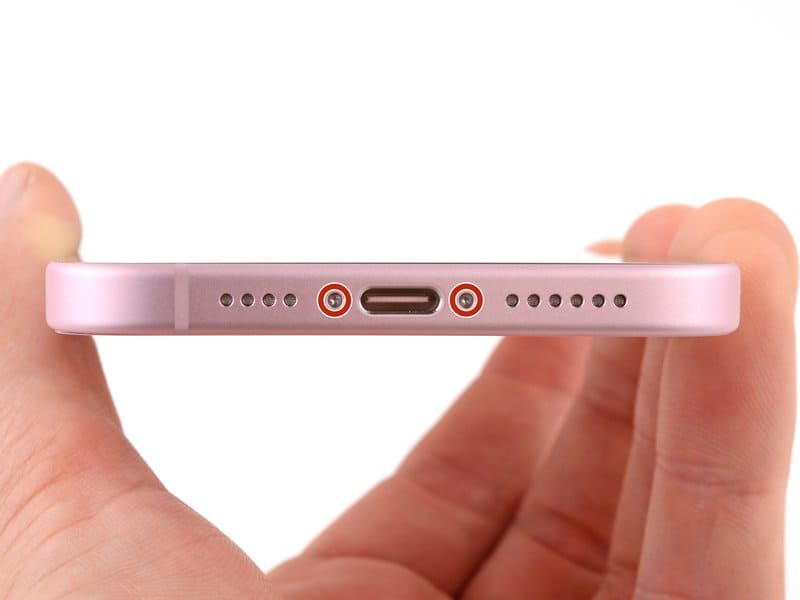

Винты в нижней части корпуса

Здесь поможет пятилепестковая отвертка P2, чтобы убрать оба винта размером 7,7 мм. Смотрим на картинку, где именно крутим крепление.

Можем начинать отклеивать заднее стекло

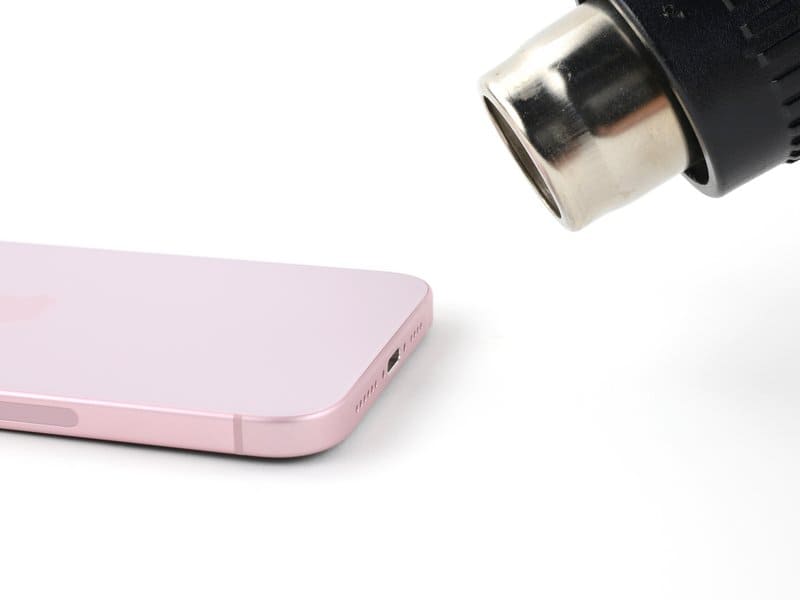

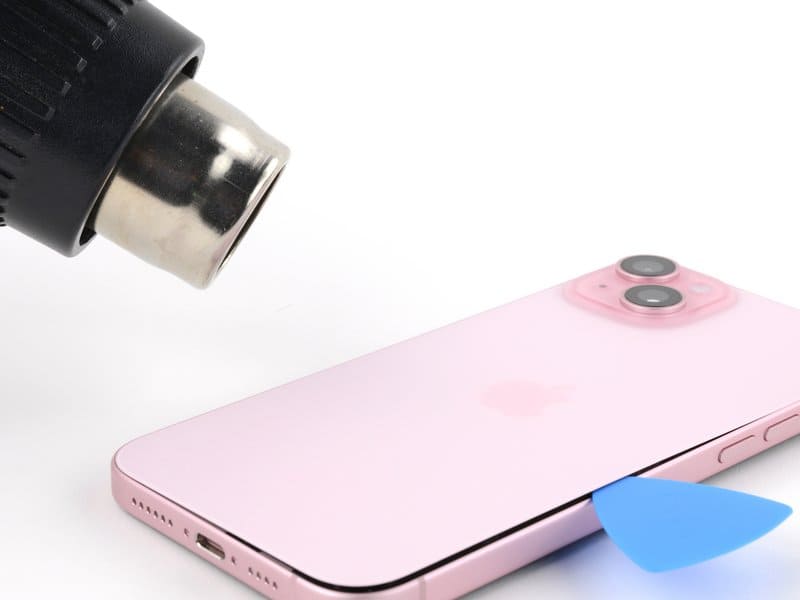

Воспользуемся феном и нагреем нижнюю часть задней крышки. Затем крепим присоску и начинаем поднимать за ручку вверх. Зазор появился, вставляем медиатор и снимаем ручку всасывания с заднего стекла.

Компоненты по периметру смартфона

Внимательно изучаем картинку ниже. На ней отмечен соединительный кабель, находящийся возле кнопок регулировки звука, его совсем не трогаем. Дальше по всему корпусу отмечены пружинные контакты, они расположены на определенном расстоянии от начала рамки, поэтому следим за описанием каждого шага на какое расстояние можно просовывать отмычку под крышку.

Убираем клей с двух сторон заднего стекла

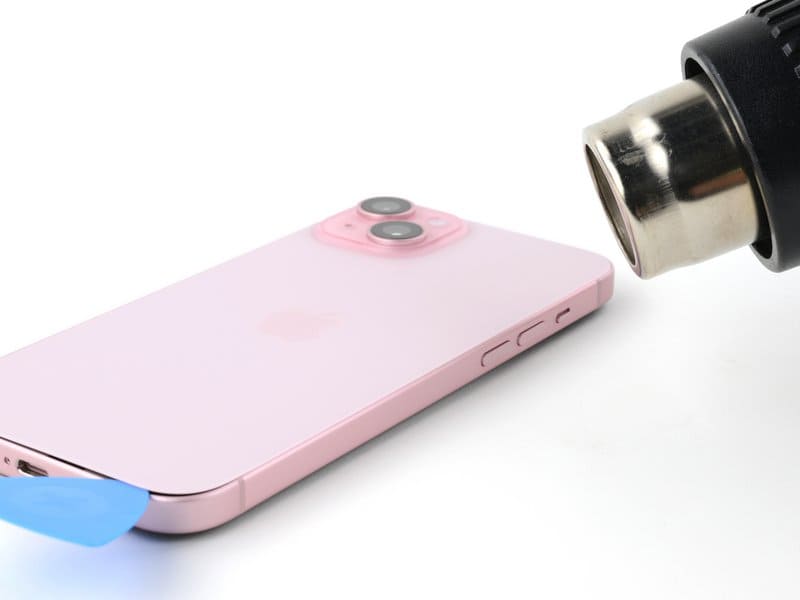

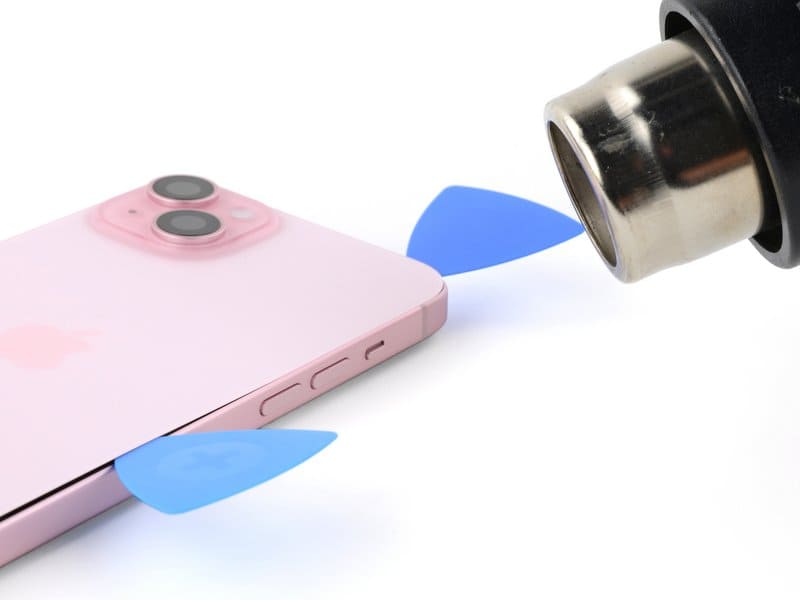

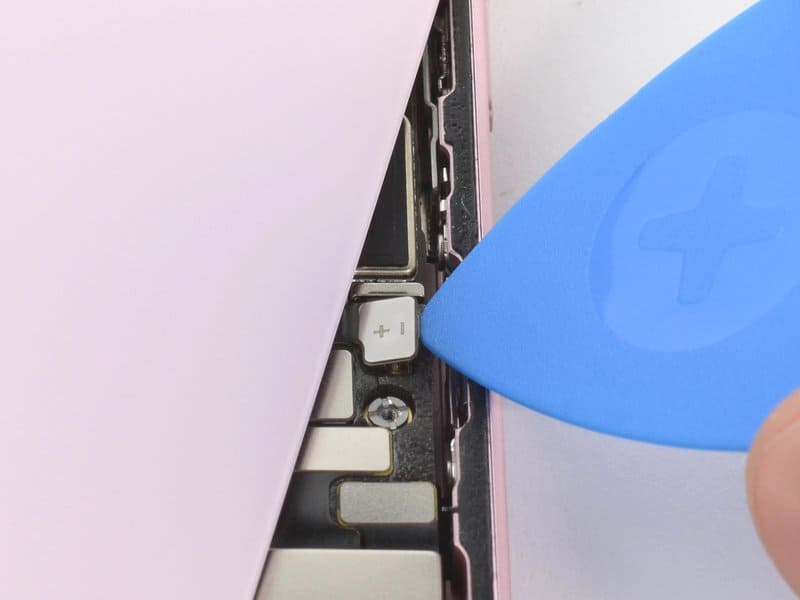

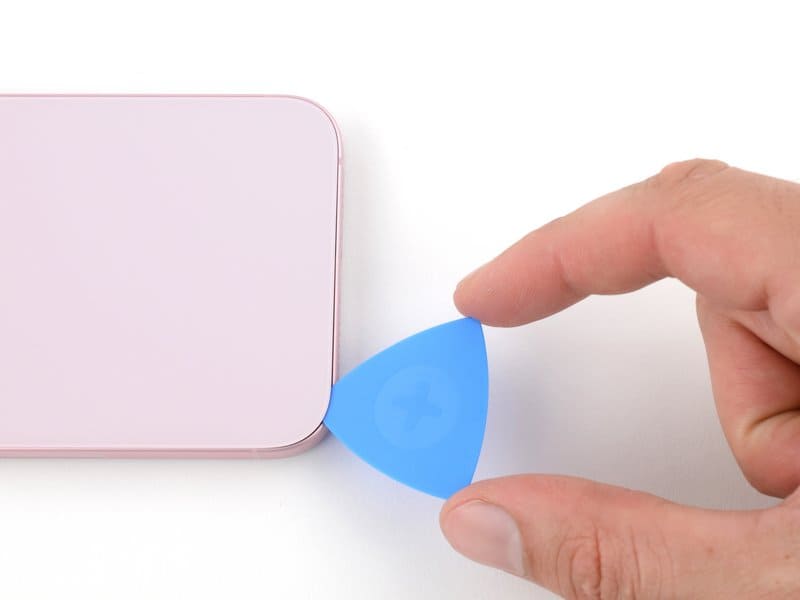

Тот медиатор, который уже стоит в нижней стороне, в глубину не более 5 мм, аккуратно двигаем вправо и влево по ней и оставляем в правом нижнем углу. Дальше берем фен и греем правую сторону гаджета. Проводим отмычку к кнопке уменьшения громкости и оставляем там. Глубина по правой стороне до 7 мм.

Срезаем оставшийся клей по периметру смартфона

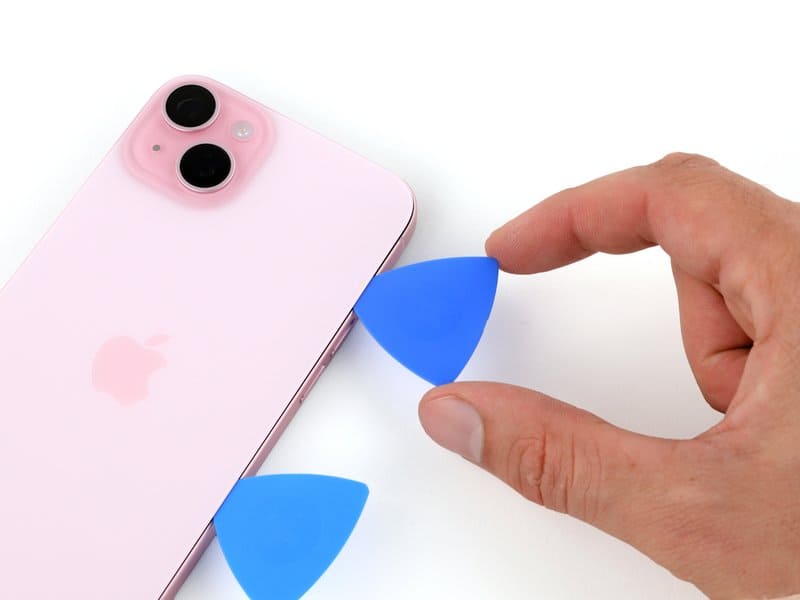

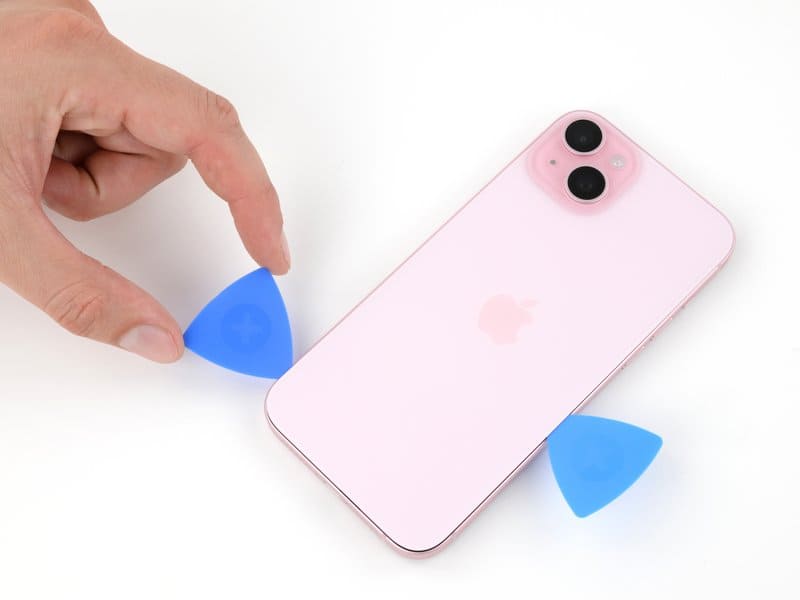

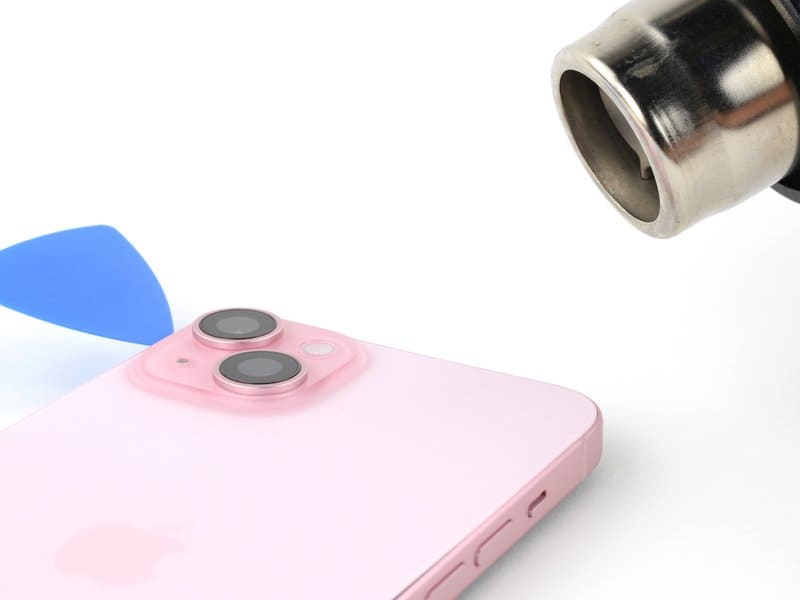

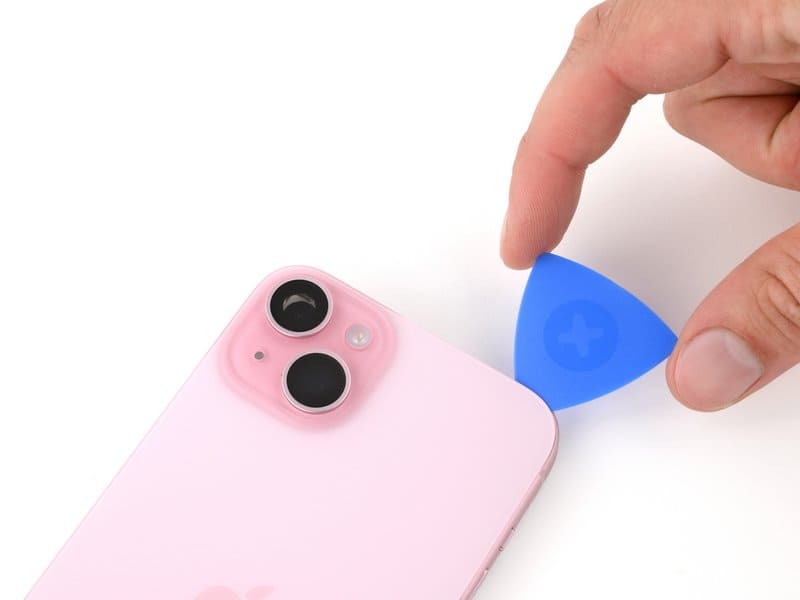

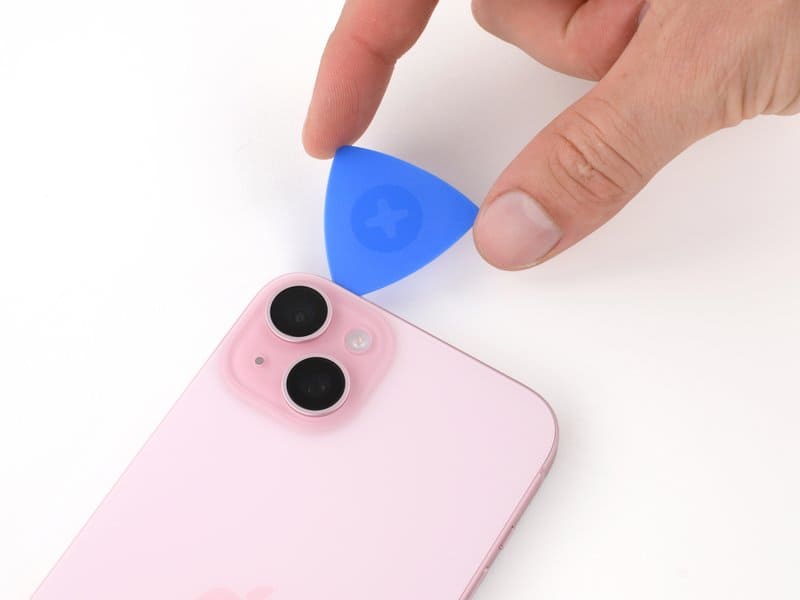

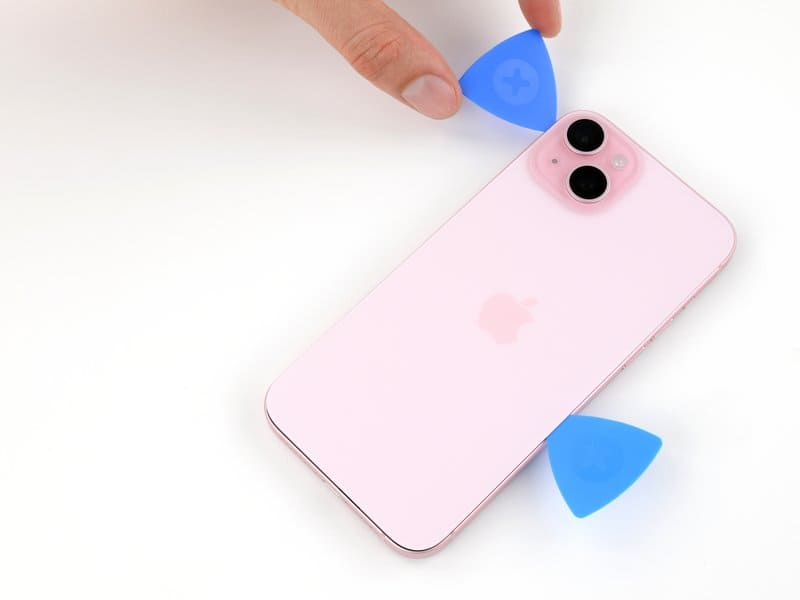

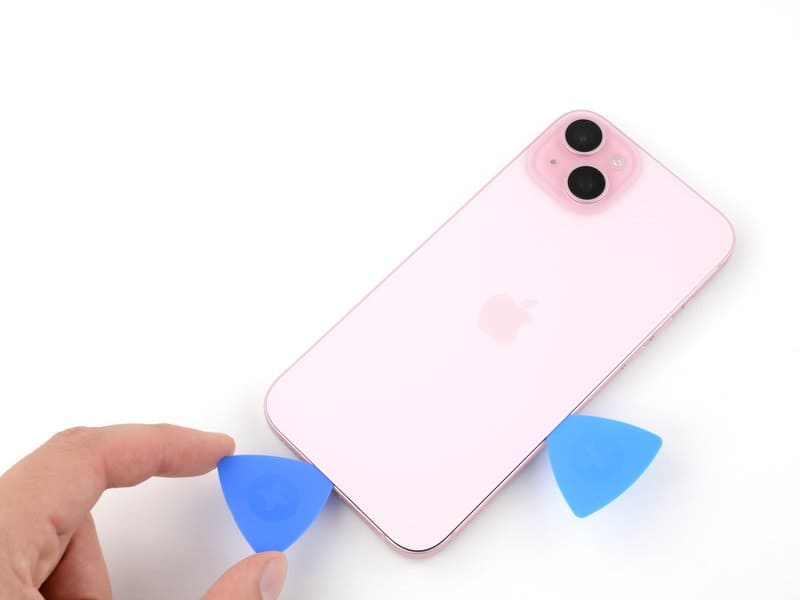

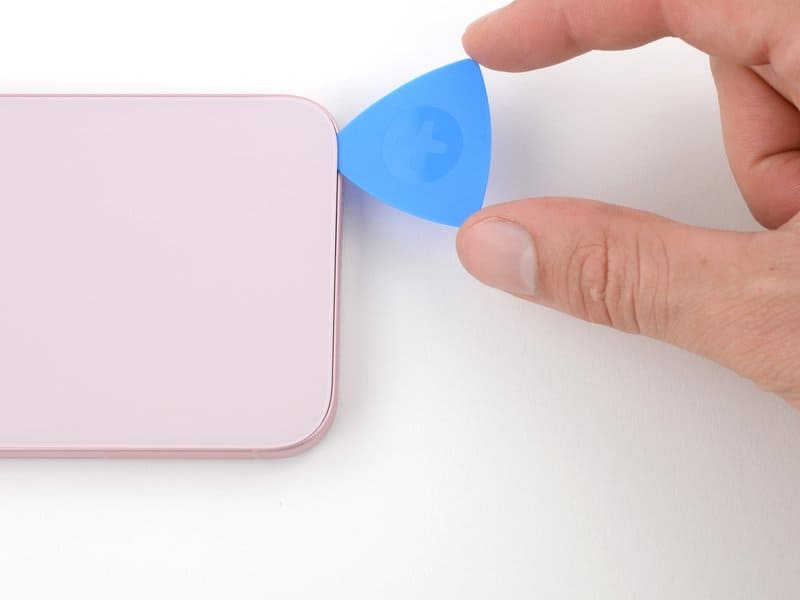

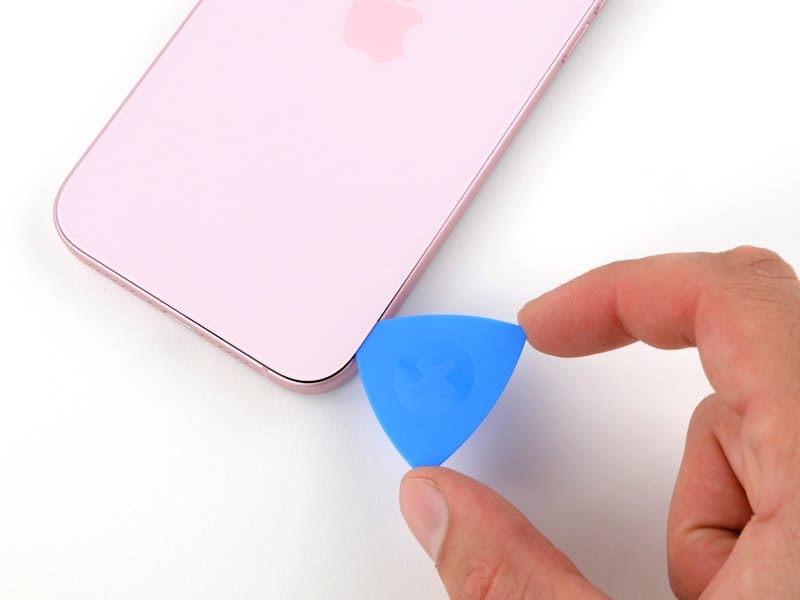

Берем второй медиатор и размещаем его снизу по центру, где уже срезан клей. Берем фен и греем левую сторону задней крышки. Теперь отмычку сдвигаем по нижней стороне в левый угол, обводим его и двигаемся вверх по левому краю (глубина проникновения отмычки не более 5 мм), оставив медиатор в левом верхнем углу. Теперь с помощью фена ослабим действие клея по верхней стороне и сдвинем инструмент для открывания в правый угол в верху. При этом не вставляем глубже 3 мм. Сейчас последний участок до кнопки увеличения громкости. Для этого сначала нагреваем его феном, потом ведем отмычку к кнопке, но помещаем ее не глубже 4 мм.

Заднее стекло готово к открытию

Без резких движений поднимаем заднюю панель смартфона как показано на картинке ниже. Облокотим на подставку, чтобы освободить обе руки для дальнейшего ремонта и избежать натяжения кабелей.

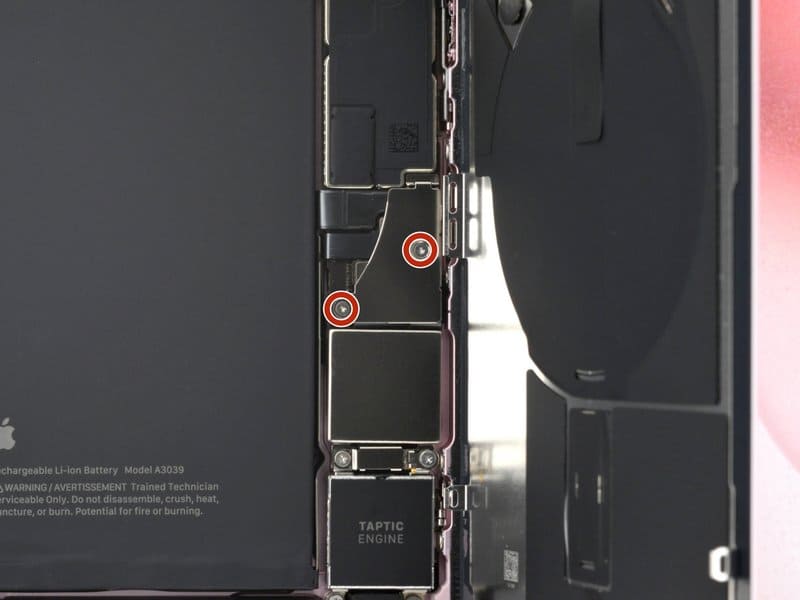

Время убрать нижнюю крышку разъема

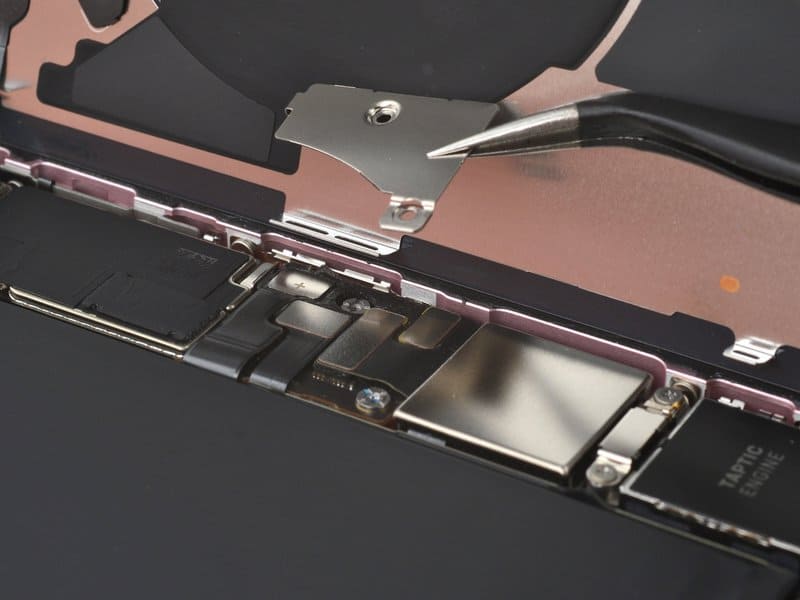

Берем отвертку Y000 и крутим оба винта размером 1,3 мм, которые держат данный элемент. После снятия крепления, пинцетом с острыми концами поддеваем крышку и двигаем ее вверх, после чего медленно и аккуратно извлекаем из корпуса.

При установке на место данного компонента, нужно сначала закрепить ее верхнюю сторону, потом установить ее полностью и вкрутить винты в отверстия.

Достанем разъем аккумуляторной батареи

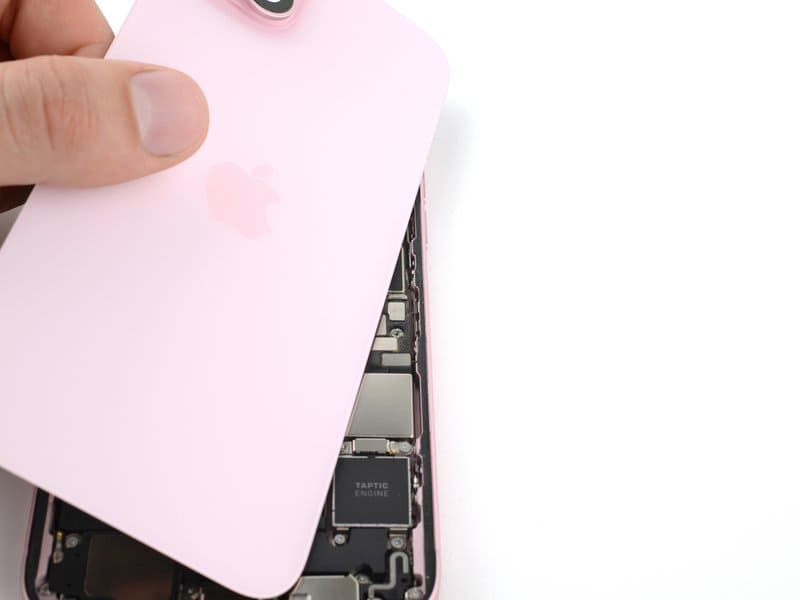

Немного потревожим заднее стекло. Берем его руками и наклоним влево, чуть отодвинем нижний край, открыв доступ к разъему, который размещен ниже кнопок громкости. Используя медиатор, поднимаем разъем вверх от гнезда на материнской плате. Крышку после этого можем вернуть на опору.

Информация по подключению такого рода пресс-разъемов! Сначала выравниваем над гнездом указанный разъем, дальше фиксируем по очереди один и второй его край. Нажатие на центр приведет к повреждению соединения.

Переходим к этапу по снятию задней крышки iPhone

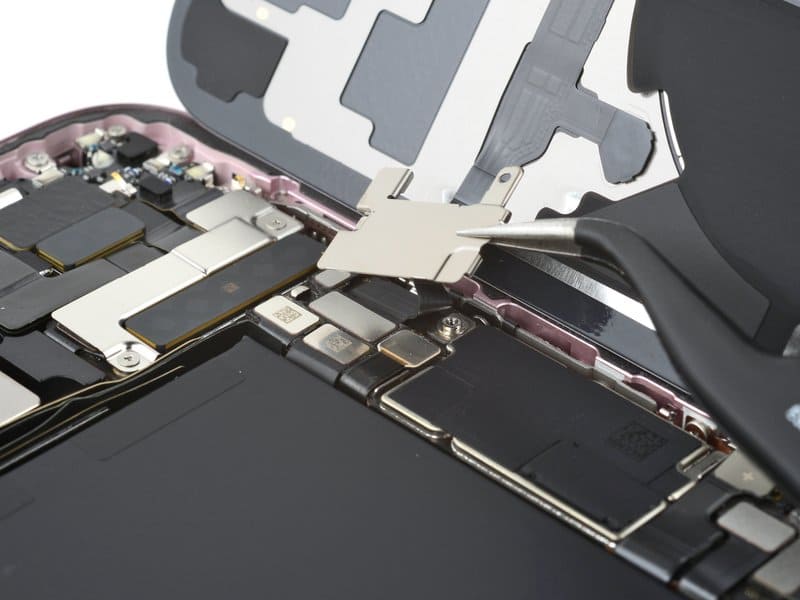

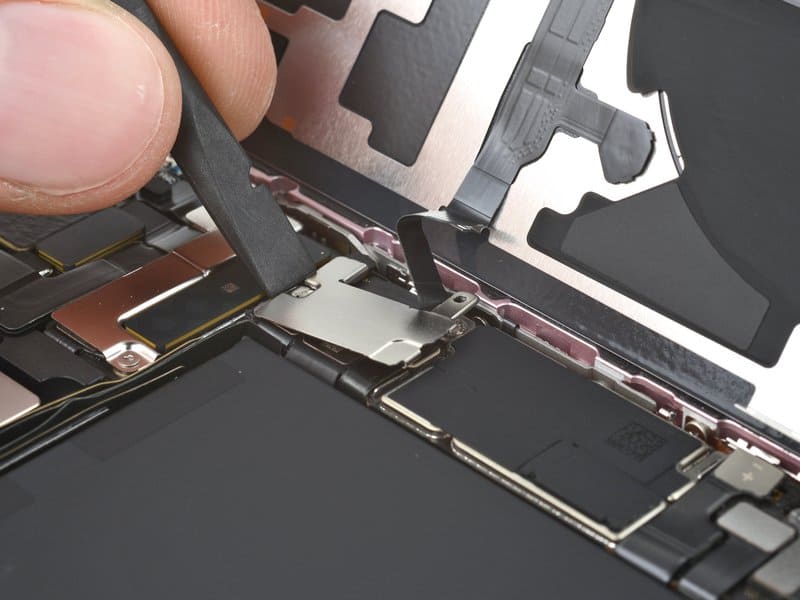

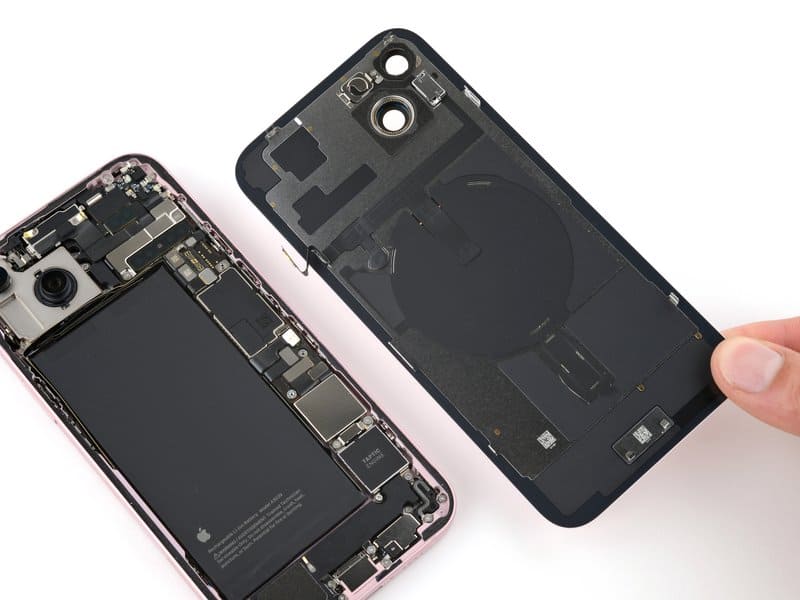

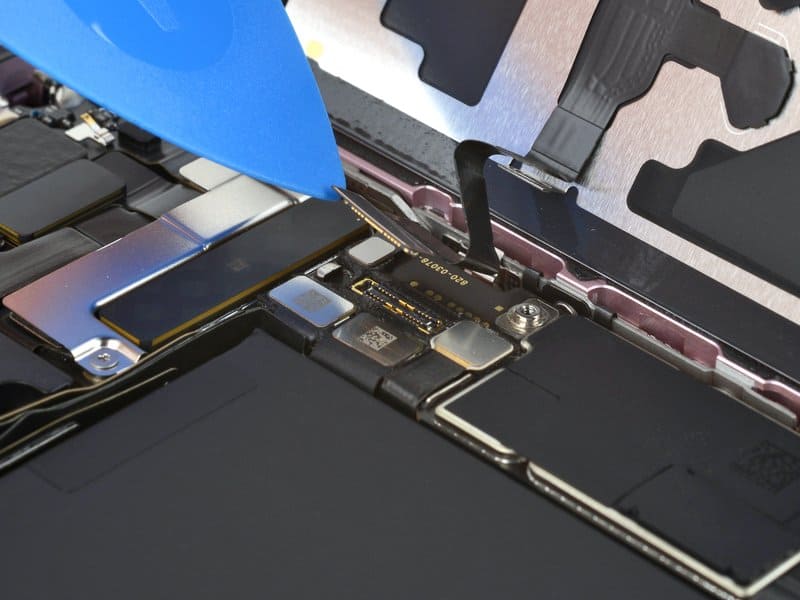

Остался еще один разъем для отключения. Но для начала уберем его крышку, открутив с помощью отвертки Y000 винт размером 0,9 мм. Дальше плоским концом давим на нижний ее край, высвобождая верхний и после этого пинцетом убираем полностью крышку. Возьмем медиатор и отсоединим катушку беспроводной зарядки и разъем NFC. Сейчас заднее стекло полностью освобождено, берем аккуратно его руками и убираем в надежное место.

Перед установкой крышки данного разъема, нужно ее выступ поместить за зажим на материнской плате, нажать и продвинуть вперед. После этого шага вкрутить винт, зафиксировав полностью.

Пока крышка не приклеена, можно проверить как работают установленные компоненты. Для этого подключаем аккумулятор, заднее стекло, запускаем смартфон и тестируем его. Дальше при положительном исходе, выключаем и продолжаем сборку, а в противном случае исправляем недочеты и проверяем повторно.

Отключаем разъемы три разъема бока передней камеры

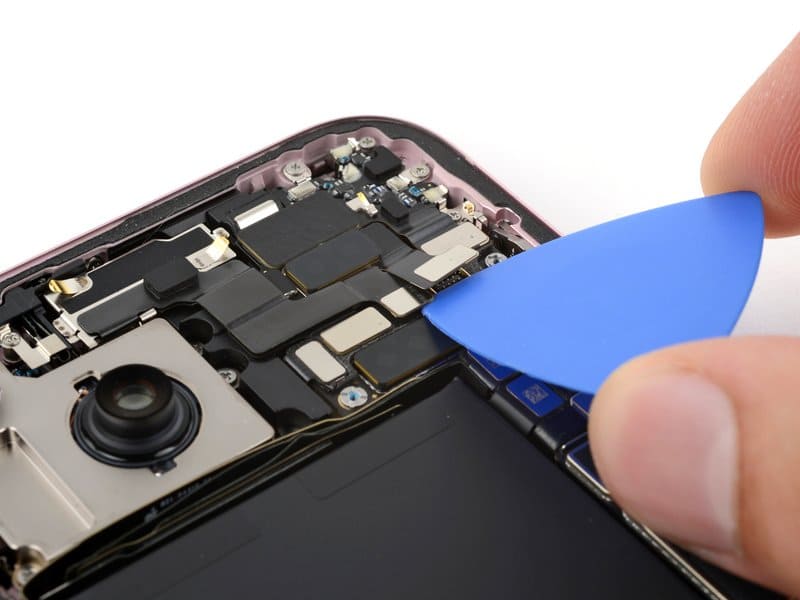

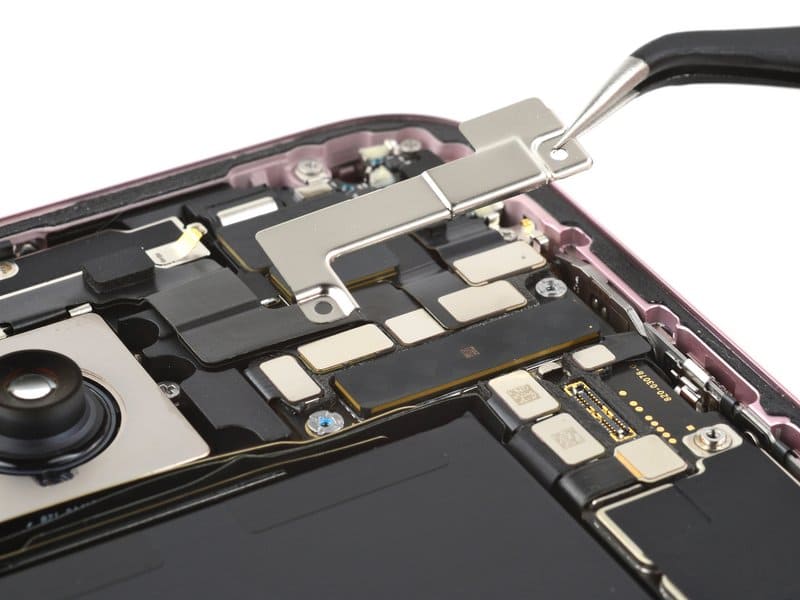

Для начала уберем крышку с разъемов. Крутим два винта длиной 1,3 мм, используем отвертку Y000. Дальше пинцетом уберем ее в сторону. Аккуратно медиатором поддеваем и отсоединяем первый разъем антенны, второй - передних датчиков и третий пресс-разъем передней камеры.

Достаем переднюю камеру из iPhone 15 plus

Удобнее сделать это пинцетом с острыми концами. Аккуратно с его помощью захватываем камеру и извлекаем ее из корпуса.

Отключаем и откручиваем разговорный динамик

Аккуратно медиатором отключаем разъем динамика от гнезда. Дальше берем отвертку Philips #000 и крутим пять винтов размером 1,6 мм и два - 1,3 мм.

Извлекаем разговорный динамик из корпуса смартфона

Берем пластиковую лопатку с плоским концом и поддеваем динамик с левой стороны, поднимаем так, чтобы взять руками и убрать из углубления в корпусе.

Отсоединим антенну от динамика

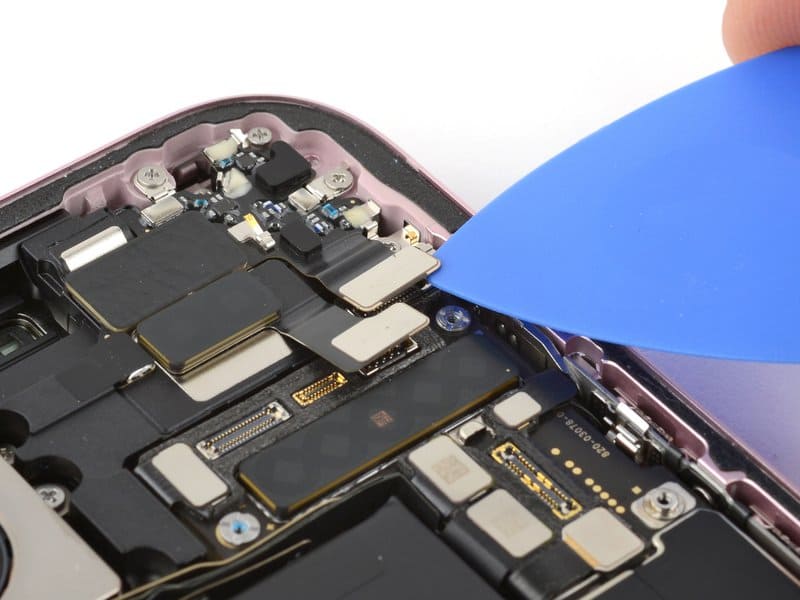

Воспользуемся медиатором. Вставляем его под антенну и аккуратно отделяем ее от динамика. Дальше ее необходимо будет перенести на новый разговорный динамик.

Возвращаем антенну и динамик на место

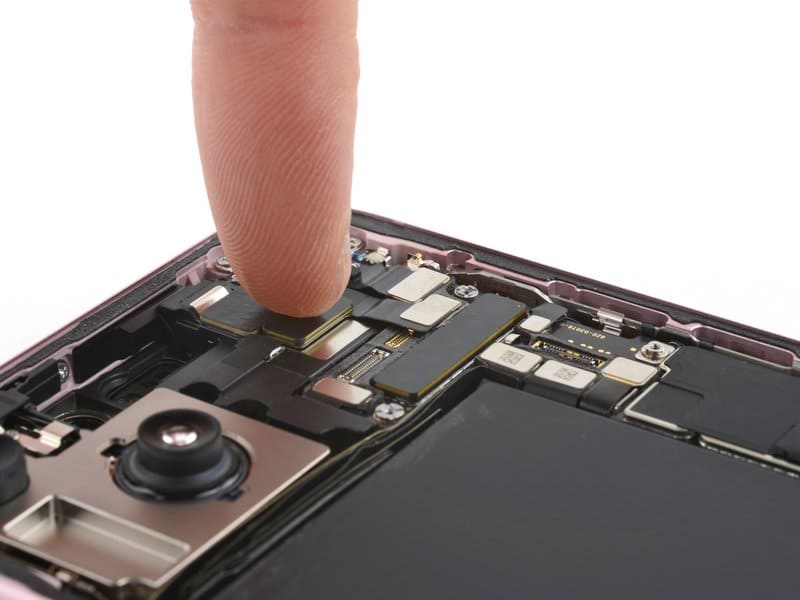

Чтобы вернуть антенну на динамик, необходимо сначала установить разговорный динамик в углубление, а также вернуть переднюю камеру на место, подключив все три пресс-разъема. Дальше старый клей убираем с антенны, а новый наносим и устанавливаем сначала разъем в гнездо, после этого крепим саму антенну к динамику.

Мы сняли старый разговорный динамик из iPhone 15 plus. Сейчас можем взять новую запчасть и установить ее в корпус телефона, собрав гаджет согласно инструкции в обратном порядке.
