iPhone 15 plus: замена микрофона

В данной статье разберем вопрос замены микрофона в iPhone 15 Plus. Отсутствие звука при записи видео, либо его искажение при совершении звонков, может свидетельствовать о том, что пришло время заменить микрофон в вашем устройстве. Вы можете самостоятельно попробовать это сделать, только обращаем ваше внимание, что статья носит сугубо информационный характер и ответственности за ваши действия мы не несем. Лучшим вариантом будет обратиться в сервисный центр, если раньше никогда не пробовали выполнять похожего рода разборки.

Необходимо запастись следующими инструментами: отвертками, пластиковыми отмычками, присоска, лопатками с острым и плоским краем, феном или другим инструментом для нагревания поверхности смартфона, пинцетом с острыми концами, скотчем, новым клеем для сборки.

У нас можно купить

Аккумуляторы iPhone Аккумуляторы iPad Аккумуляторы Apple Watch Другие бренды

Как заменить микрофон в iPhone 15 Plus

Поскольку работать с заряженным аккумулятором достаточно опасно, поэтому снижаем его уровень заряда до 20%, так работа будет более безопасной. Теперь достанем все кабели и провода из телефона, отключим его полностью и перейдем к следующему этапу.

Здесь берем скотч и проклеиваем полностью дисплей и заднее стекло, если там есть трещины. Делать это необходимо, так как при попадании осколков внутрь корпуса, можно повредить составляющие элементы, что приведет еще к более длительному ремонту и затратам.

Возьмем маркер и сделаем отметку на медиаторах (пластиковых отмычках) на расстоянии в 3 мм от его начала. Это поможет не повредить элементы под задним стеклом, во время его отклеивания.

Смартфон готов к основной разборке и замене старого микрофона.

Открутим оба винта снизу

Берем пятилепестковую отвертку P2 и приступаем к откручиванию двух винтов размером 7,7 мм. Затем кладем их в безопасное место, чтобы не потерять и не перепутать с остальными.

Переходим к нижней части заднего стекла

Так как задняя панель крепится к корпусу клеем, мы берем фен, чтобы его ослабить для начала с нижней стороны. После этого крепим присоску и поднимаем за ее ручку стекло вверх, чтобы разместить медиатор по центру нижней стороны между рамкой и крышкой. Дальше ручку всасывания можем убрать.

Ознакомительные моменты

Тонкий соединительный кабель, который находится под кнопками регулировки звука, в процессе отклеивания заднего стекла мы не будем трогать, чтобы не повредить его (на картинке отмечен красным прямоугольником). А вот пружинные контакты, расположенные по корпусу телефона стоит обходить с осторожностью. На каждой стороне пластиковую отмычку вставляем на свое расстояние в глубину.

Можем отклеить первые стороны стекла

Начинаем с нижнего края, где отмычка размещена в глубину не более, чем на 5 мм. Передвинем ее из стороны в сторону и оставим в правом нижнем углу. Ослабим клей с помощью фена по правому краю крышки и медиатор сдвинем по нему к кнопке регулировки громкости, не вставляя более чем на 7 мм под стекло. Оставим отмычку у кнопки. Передвигать дальше не стоит, так как там уже идет соединительный кабель.

Уберем клей по периметру смартфона

Начнем с того, что еще один медиатор вставим в нижний край, а дальше феном нагреем левую сторону задней панели, чтобы сдвинуть отмычку по нему, вставив на 5 мм, в левый верхний угол. Теперь воздействуем на верхнюю часть крышки и дальше ведем отмычку из левого угла в правый, вставив под стекло на 3 мм. Пока не нагреем правый верхний угол, отсоединить его будет сложно. Поэтому отмычку оставим в нем, а сами греем угол феном и только затем отклеим окончательно все заднее стекло.

Приступаем к открытию панели

На данном этапе снимать крышку мы еще не можем, пока только берем аккуратно ее руками и открываем через правый край, облокотив на поставку из коробки. Так кабели будут не натянуты и руки свободны.

Займемся нижней крышкой разъема

Крепление на данном этапе представлено двумя винтами 1,3 мм длиной. Для того, чтобы убрать их и снять крышку нам нужна отвертка Y000. Берем ее и выкручиваем их. Дальше, используя пинцет с острыми концами и смещаем крышку к верху, после чего убираем полностью из устройства.

Установка крышки заключается в фиксировании верхнего края, а только потом вкручиваются в ее отверстия винты.

На очереди разъем аккумуляторной батареи

Переместим заднюю крышку влево, как показано на картинке снизу. Так открываем разъем, который нам нужно отсоединить. Берем пластиковую отмычку и, поддевая, открепляем от гнезда полностью. Заднее стекло для дальнейшей разборки можно вернуть на опору.

Пресс-разъем подключается путем выравнивания над гнездом. После чего фиксируем одну его сторону, дальше вторую. Так мы сохраним разъем в целостности.

Убираем заднее стекло iPhone 15 plus

С помощью отвертки Y000 откручиваем винт размером 0,9 мм, который держит крышку катушки беспроводной зарядки. Дальше с помощью плоского конца лопатки нажимаем на низ, верхний край при этом освободился и, захватив его пинцетом, достаем крышку из корпуса. Теперь концом медиатора отключаем катушку беспроводной зарядки и разъем NFC. Сейчас заднее стекло свободно, можно его убрать в сторону.

Крышку среднего разъема возвращаем путем размещения выступа за зажимом материнской платы и дальше нажимаем, двигаем, закрепляем зажим, вкручиваем винт и фиксируем крышку.

На данном шаге, пока заднее стекло не приклеено на место, можно подключить аккумулятор и заднее стекло, чтобы протестировать работу устройства. Здесь два варианта либо все работает как нужно, тогда можно собрать смартфон, либо есть недочеты и сейчас можно их устранить и, проведя повторную проверку, собрать полностью iPhone.

Отсоединим разъем Taptic Engine

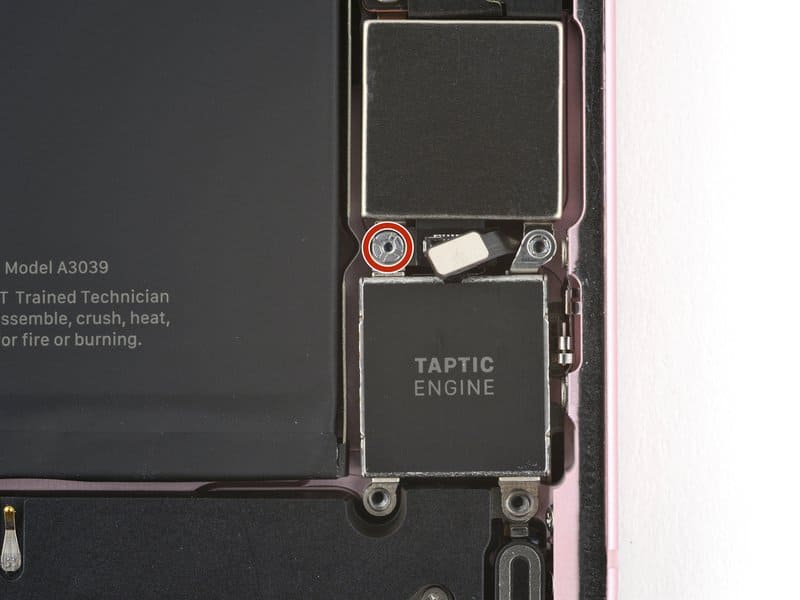

Четыре штуки винтов разных размеров держат крышку разъема Taptic Engine. Используя отвертку Philips #000 достаем винт размером 1,4 мм, который отметили красным кругом на картинке. Перейдем к винту 1,9 мм с головкой большего размера, после него убираем винт тем же размером, только с меньшей головкой (желтый круг). Остался еше один винт длиной 2,1 мм. Берем отвертку и извлекаем его. Когда крышка откручена, берем пинцет и очень аккуратно снимаем ее. Дальше с помощью медиатора поднимаем разъем Taptic Engine, отключая его полностью.

Возвращая крышку на место, смотрим, чтобы золотой контакт находился у края рамы телефона.

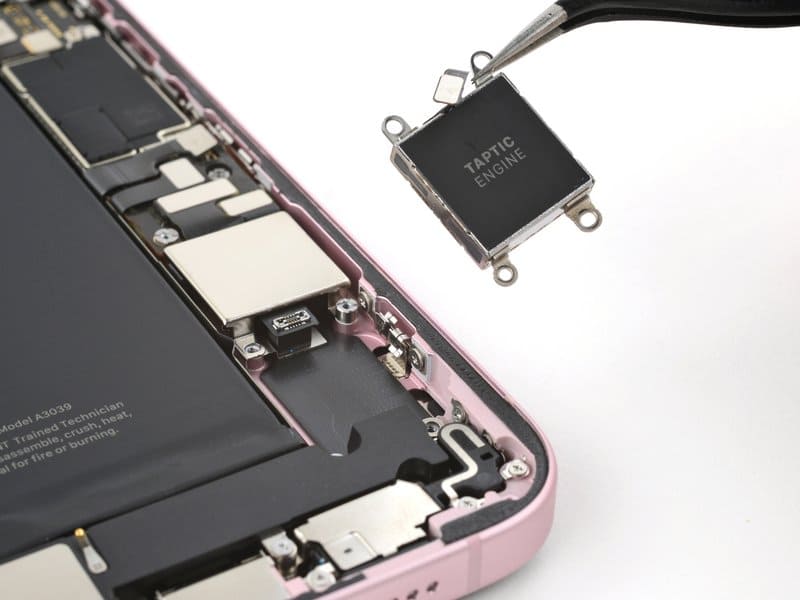

Убираем из углубления вибромотор Taptic Engine

Нам здесь нужна специальная отвертка, чтобы убрать винт 3,3 мм длиной, если такой нет, можно воспользоваться отверткой с плоской головкой, но важно не сорвать выемки на головке. Винт откручен, теперь пинцетом поднимаем вибромотор и извлекаем из корпуса устройства.

Займемся громкоговорителем

На этом этапе открутить стоит пять винтов. При этом красным отмечен винт 1,3 мм длиной, под трехточечную отвертку Y000. Еще два винта размером 1,6 мм и два - 2,0 мм, которые крутим, используя отвертку Philips #000. Теперь руками, взяв динамик громкой связи, достаем его из углубления в корпусе телефона.

Достаем разъем микрофона

Острым концом пластиковой лопатки поддеваем разъем и отключаем его от гнезда.

Можем достать микрофон из корпуса

Для начала открутим винты заземляющего контакта и микрофона. Берем отвертку Y000 и убираем винт длиной 1,3 мм (красный круг). Теперь отверткой Philips #000 откручиваем оранжевый винт длиной 1,9 мм и желтый - 1,3 мм. Остался один винт левой стороны микрофона размером 3,2 мм. Удаляем его и переходим к извлечению самого микрофона, вставив конец плоской лопатки под правое верхнее крепление. Поднимаем, берем пальцами и достаем из корпуса. Убираем остатки клея.

Мы достали неисправный микрофон из iPhone 15 plus. Берем сменную запчасть и устанавливаем ее на место старой, закрепив новым клеем и дальше собираем устройство согласно инструкции в обратном порядке.
