iPhone 15: замена динамика громкой связи

В этой статье расскажем как заменить динамик громкой связи в iPhone 15. Когда звук из смартфона становится слабым или слышны хрипы, свист, возможно другой посторонний звук, тогда возможно пришло время задуматься о замене громкоговорителя. Картинки, прикрепленные к каждому этапу разборки помогут сориентироваться в процессе ремонта.

Ответственности за ваши действия мы не несем. Статья носит только ознакомительный характер. Если вы не уверены в своих силах, лучше обратиться к специалистам.

Для выполнения ремонта нам пригодятся такие инструменты как: пластиковая лопатка с плоским концом, пинцет с острыми концами, медиаторы (пластиковые отмычки), сменный клей для сборки телефона, скотч, присоска с ручкой, набор отверток.

У нас можно купить

Аккумуляторы iPhone

Аккумуляторы iPad

Аккумуляторы Apple Watch

Другие бренды

Как заменить динамик громкой связи в iPhone 15

Занимаясь ремонтом смартфона можно случайно повредить аккумуляторную батарею, поэтому, чтобы не произошло возгорание, ее следует разрядить до 20%. Также достанем все кабели из смартфона и переходим к полному его отключению.

Наличие трещин на дисплее и заднем стекле может быть не безопасно при разборке, если их не проклеить. Поэтому, если такие имеются, берем скотч и фиксируем, чтобы обезопасить процесс работы.

При отсоединении заднего стекла нам пригодится медиатор и для того, чтобы не возникло проблем на какое расстояние вглубь просовывать его, мы сделаем отметку, отмерив от конца отмычки 3 мм. Это будет нашим ориентиром при ремонте.

iPhone подготовлен к ремонту, поэтому приступаем.

Начинаем с винтов нижней части телефона

Два винта размером 7,7 мм, которые находятся с обеих сторон от зарядного порта будем откручивать отверткой P2. Приступаем к удалению их.

Переходим к откреплению задней крышки смартфона

Кладем телефон на рабочую поверхность экраном, следим чтобы его не повредить. Дальше берем фен и нагреваем нижнюю часть, чтобы ослабить действие клея. Теперь нам нужно прицепить присоску в центр нагретой области и приподнять заднее стекло, чтобы вставить между ним и рамкой пластиковую отмычку.

Где находятся пружинные контакты и соединительные кабели

Дальнейшая работа по отсоединению задней крышки будет выполняться с учетом того, что недалеко от кнопки снижения громкости есть тонкий кабель, который держит стекло и корпус вместе. Кроме этого по периметру смартфона расположены пружинные контакты, с ними также стоит обращаться аккуратно.

Отклеим заднее стекло снизу и справа

На данном шаге нам нужен фен, чтобы ослабить клей. Нагреваем в первую очередь нижнюю сторону. Сняв присоску, медиатором проведем по стороне, срезав при этом клей. Оставим отмычку в правом углу и после того, как нагреем крышку справа передвинем ее вверх по стороне до кнопки уменьшения громкости или же до того момента, пока не упремся в зажим. При этом вставляем его вглубь на 7 мм. Дальше медиатор оставляем, чтобы клей не закрепил обратно стекло.

Отсоединяем заднее стекло со всех сторон устройства

Для того, чтобы легче было отделять стекло от корпуса телефона, феном нагреем и только после этого второй отмычкой, вставленной в нижний край проводим вокруг левого угла и оставляем в верхнем левом углу. По левой стороне медиатор вставляем не глубже 5 мм. Переходим к нагреванию верхней стороны. Когда это выполнено, отмычку из левого угла двигаем по верху в правый, где на время оставим. Воспользуемся еще раз феном, нагрев заднее стекло в верхнем правом углу и теперь завершаем отсоединение задней крышки, переместив отмычку из правого верхнего угла к кнопке увеличения громкости. По верхнему краю медиатор вглубь входить должен не более, чем на 3 мм.

Самое время открыть заднюю крышку смартфона

На данном этапе берем телефон и поднимаем заднее стекло со стороны камер вверх. Чтобы было удобнее работать и обе руки были свободны, а кабели не натягивались, мы облокотим крышку на опору и продолжим работать.

Убираем винты нижней крышки разъема и снимаем ее полностью

Здесь два винта размером 1,3 мм. Для того, чтобы их раскрутить нам понадобится отвертка Y000. Берем ее и отвинчиваем их. Теперь с помощью пинцета медленно и внимательно удалим крышку, чтобы не повредить расположенные рядом элементы.

Данная крышка устанавливается следующим образом: первое, это фиксация верхнего ее края в гнезде на материнской плате, а затем вкручиваем два винта, окончательно закрепляя крышку на месте.

Достаем разъем аккумулятора

Аккуратно берем крышку смартфона и опускаем ее так, чтобы разъем, который нам нужно отсоединить, был доступен. Чтобы лучше сориентироваться можно посмотреть фото ниже. Теперь берем пластиковую отмычку и поддеваем разъем, отсоединяя его от гнезда на материнской плате.

Возвращать такой разъем стоит, сначала выровняв его над гнездом, а после этого нажать на одну сторону, потом на другую. Это предотвратит повреждение гнезда и самого разъема.

Следующая крышка среднего разъема

Вернем крышку на подставку и отверткой Y000 выкручиваем винт размером 0,9 мм. Сейчас можем взять пластиковую лопатку и ее плоским концом прижать крышку к нижней части, открепляя верхнюю сторону, как показано на фото. После чего пинцетом аккуратно удаляем ее.

Обратная установка данного элемента производится следующим образом: разместим крышку так, чтобы выступ находился за зажимом на материнской плате, только после этого прижмем и переместим вперед так, чтобы закрепить на месте зажим.

Откладываем в сторону заднее стекло iPhone 15

Остался еще один разъем, который нужно отключить, это катушка беспроводной зарядки и NFC. Можно воспользоваться медиатором, чтобы поддеть и достать разъем из гнезда. Теперь полностью отделяем заднюю крышку от корпуса смартфона и кладем таким образом, чтобы не повредить, если она не под замену.

На данном шаге самое время проверить как работает устройство, после замены комплектующих. Для этого подключаем аккумулятор, заднее стекло и запускаем смартфон. Когда убедились в его корректной работе, отключаем телефон и продолжаем сборку согласно инструкции.

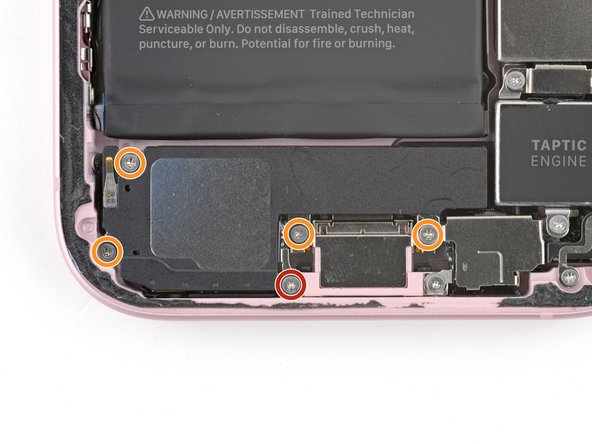

Открутим громкоговоритель смартфона

На данном этапе два вида винтов, первые четыре штуки размером 1,3 мм под отвертку Y000 и, красным выделенный винт длиной 1,6 мм, его крутить будем отверткой Philips #000. Берем соответствующий инструмент и удаляем все крепящие винты.

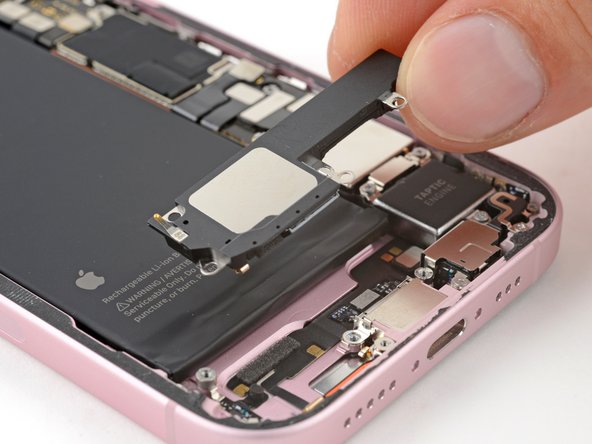

Снимаем динамик громкой связи iPhone 15

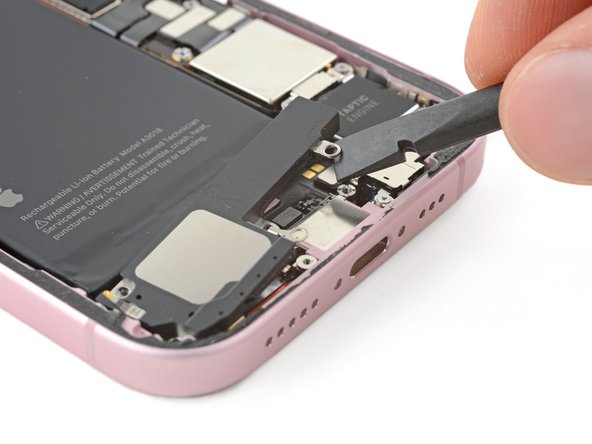

Нам необходимо взять лопатку с плоским концом и ее концом поддеть правый край громкоговорителя до того момента, пока не будет возможности взять его пальцами. После этого берем аккуратно его и удаляем из углубления в корпусе смартфона.
