iPhone 15 plus: замена задней камеры

Информация в данной статье дает возможность разобраться в некоторых аспектах по замене основной камеры в iPhone 15 Plus. Может пригодиться, если на камере появились сколы и трещины, которые могут превратиться в осколки, которые при попадании внутрь телефона приведут к поломке других элементов, также есть риск проникновения влаги через повреждения, поэтому в таком случае лучше заменить заднюю камеру.

В том случае, если вы никогда ранее не занимались разборкой телефона, лучше сразу обратиться в сервисный центр, во избежание негативных последствий в процессе ремонта, так как статья носит сугубо информационный характер. Ответственности за ваши действия мы не несем.

Подготовим рабочее место к ремонту и соберем необходимый инструмент. Нам понадобятся: отвертки, лопатки пластиковые с острым и плоским концами, пинцет (у нас с острым концом), фен или тепловая пушка, ручка-присоска, скотч, маркер, клей для сборки, медиаторы.

У нас можно купить

Дисплеи iPhone Дисплеи iPad Дисплеи Apple Watch Другие бренды

Как заменить заднюю основную камеру в iPhone 15 Plus

Разборка начинается с того, что мы снижаем уровень заряда батареи как минимум до 20%, лучше меньше. Если подключены кабели к смартфону, нужно их убрать и, перед тем, как работать дальше, выключить полностью.

Скотчем заклеим поврежденный дисплей и заднее стекло, чтобы осколки не повредили внутренние компоненты при разборке.

С помощью маркера нанесем отметку на кончик медиатора (пластиковой отмычки), отмеряя 3 мм от начала. Это поможет при отклеивании заднего стекла от корпуса.

Мы готовы к основному ремонту, можем приступать.

Достанем винты нижней части телефона

Используя пятилепестковую отвертку P2 уберем оба винта по краям от зарядного порта, они длиной 7,7 мм. Важно в процессе работы не потерять комплектующие и не перепутать между собой.

Работаем с нижней стороной заднего стекла

Перевернем смартфон экраном вниз и, взяв фен, нагреем нижнюю часть задней панели. Приклеим присоску в центре снизу, тянем вверх. Появляется зазор, вставляем отмычку не глубже 5 мм. Передвигаем из стороны в сторону и оставляем в правом углу снизу. При этом ручку-всасывания можем снять.

Это важно знать для последующей разборки

На картинке, которая размещена ниже, отмечены пружинные контакты по контуру телефона, а прямоугольником - соединительный кабель. Отклеивая дальше стекло, отмычка не должна попасть в место расположения кабеля, а также работаем, не задевая контакты, чтобы не погнуть их. Для этого в каждом шаге сориентируем по глубине проникновения медиатора под стекло.

Займемся правой стороной задней крышки смартфона

Ослабляем действие клея, нагревая правый край феном. Дальше отмычку из правого нижнего угла передвигаем под кнопку уменьшения громкости и оставляем там. Дальше двигать не стоит, так как там начинается соединительный кабель. Здесь открывающий инструмент не вставляем глубже, чем на 7 мм.

Разберемся с остальными сторонами заднего стекла и откроем его

Берем второй медиатор и размещаем под стеклом в нижней части. Теперь нагреваем левый край феном и двигаем отмычку к левому верхнему углу, не вставляя глубже, чем на 5 мм. Ослабим клей в верхней части крышки и инструмент открывания переместим в правый угол. По верху глубина для медиатора 3 мм. Последняя часть стекла это от правого верхнего угла к кнопке увеличения звука. Нагреваем и медиатором срезаем оставшийся клей. В этом месте отмычка вставлена не более 4 мм в глубину. Заднее стекло сейчас можно поднять как заднюю обложку книги и опереть на подставку.

Приступаем к отсоединению нижней крышки разъема

Нам пригодится отвертка Y000, чтобы убрать винты в количестве 2 шт., размером 1,3 мм. Берем ее и крутим оба винта. Крышка свободна, берем пинцет и передвигаем ее вверх, чтобы затем полностью достать из корпуса.

Установка: крепим верхний край, ставим крышку на место и тогда только вкручиваем винты, для полной фиксации.

Отключение разъема аккумулятора

Чтобы увидеть данный разъем, нам надо наклонить крышку влево. Берем пластиковую отмычку и открепляем разъем, который находится под кнопками регулировками громкости. После этих действий заднее стекло возвращаем на опору.

Подобные данному пресс-разъему фиксируются не нажатием на центр, а сначала необходимо выровнять его над гнездом, только тогда закрепить поочередно каждую из сторон.

Время убрать стекло в сторону

На этом этапе крутим винт размером 0,9 мм, для этого нужно взять отвертку Y000. Крышка катушки свободна, плоским концом пластиковой лопатки надавим на нижний край, чтобы верхний могли захватить пинцетом и дальше достать крышку из корпуса. Дальше достаем катушку беспроводной зарядки и разъем NFC с помощью медиатора. После этого заднее стекло готово к полному отсоединению. Важно убрать его в безопасное место, если не собираетесь его менять.

Установка крышки среднего разъема: ее выступ расположен за зажимом на материнской плате, после чего нажмем, переместим так, чтобы зафиксировать зажим, только после этого вкрутим винты.

Пока заднее стекло еще не установлено на месте, можем протестировать как работает телефон после замены запчастей. Так подключаем аккумулятор и заднее стекло, включаем смартфона и проверяем работу. После проверки отключаем все обратно и продолжаем сборку либо исправляем недочеты.

Чтобы установить заднюю крышку на место, очистим ее и рамку от старого клея, затем аккуратно нанесем сменный и приклеим заднее стекло на место.

Отключим антенну и задние камеры

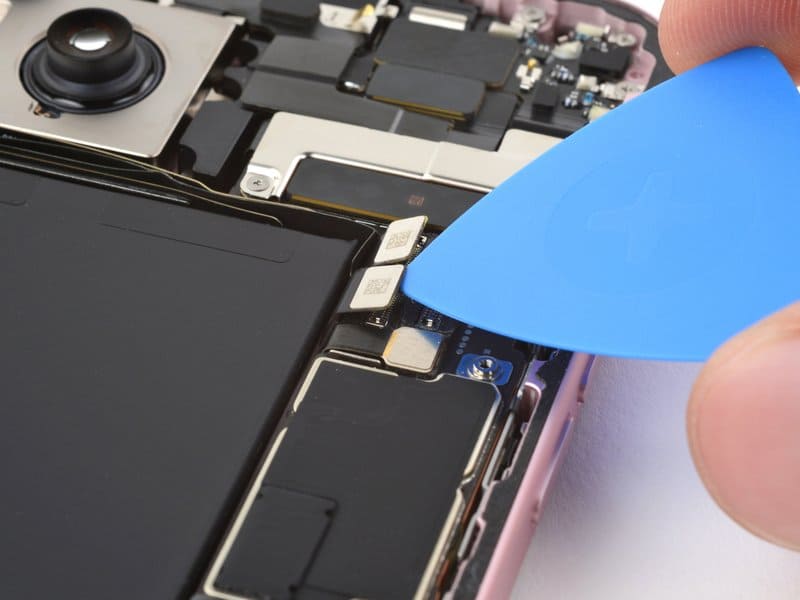

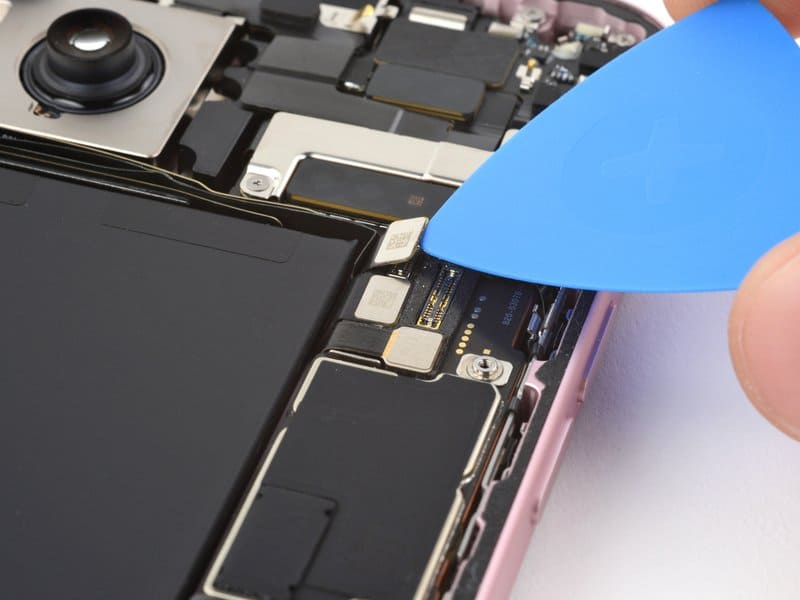

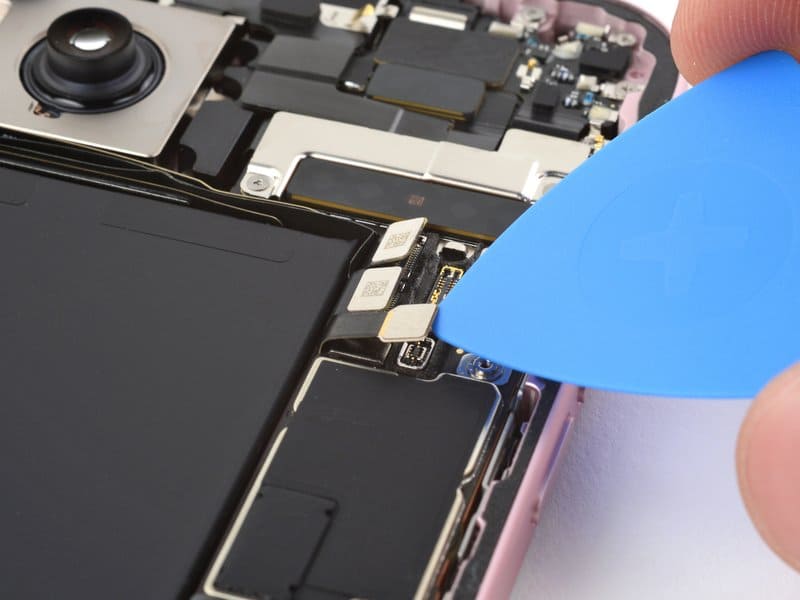

Используя пластиковую отмычку, поддеваем по очереди каждый из трех разъемов (два пресс-разъема задней камеры и один антенны).

Открутим камеру и достанем кабели

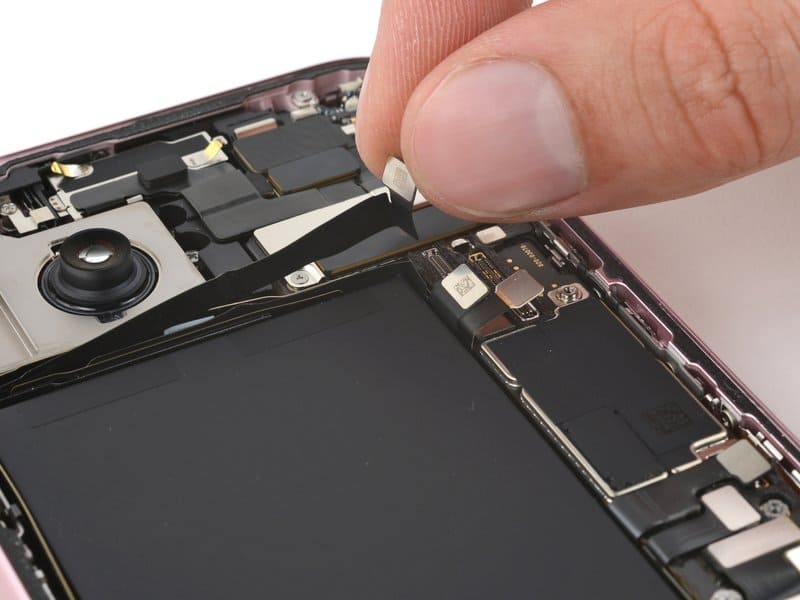

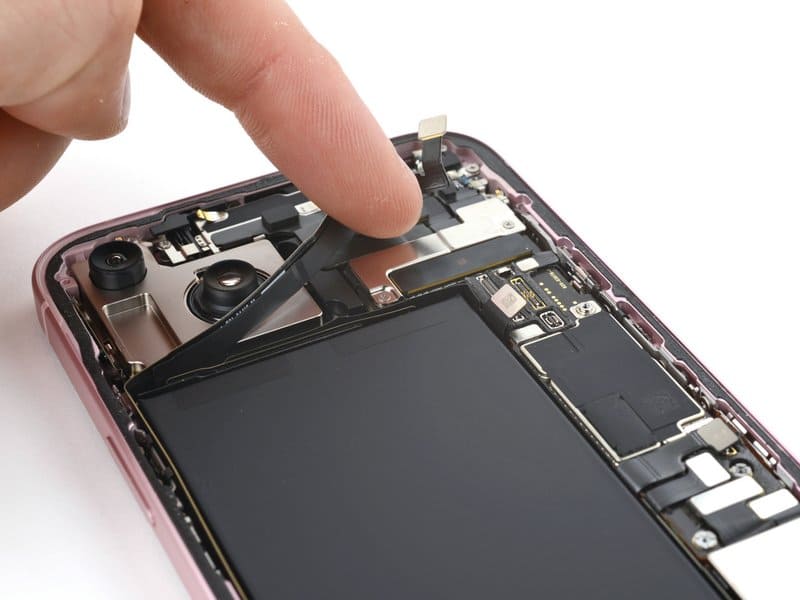

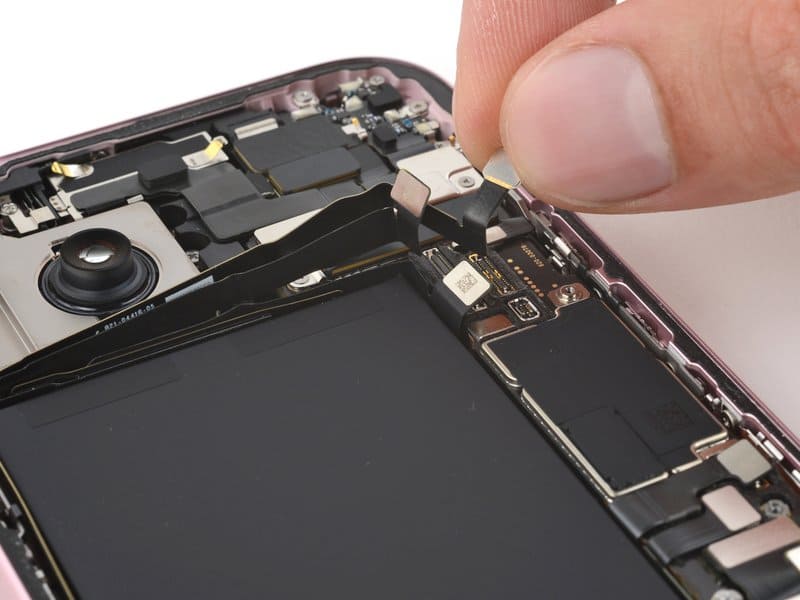

Воспользуемся отверткой Philips #00, чтобы убрать четыре штуки винтов длиной 2,2 мм. Дальше освободим два кабеля камеры из-под кабеля антенны, взяв сначала за верхний, затем за нижний разъемы достаем их из углубления возле батареи. Средний разъем остается на месте.

Достанем задние камеры из iPhone 15 plus

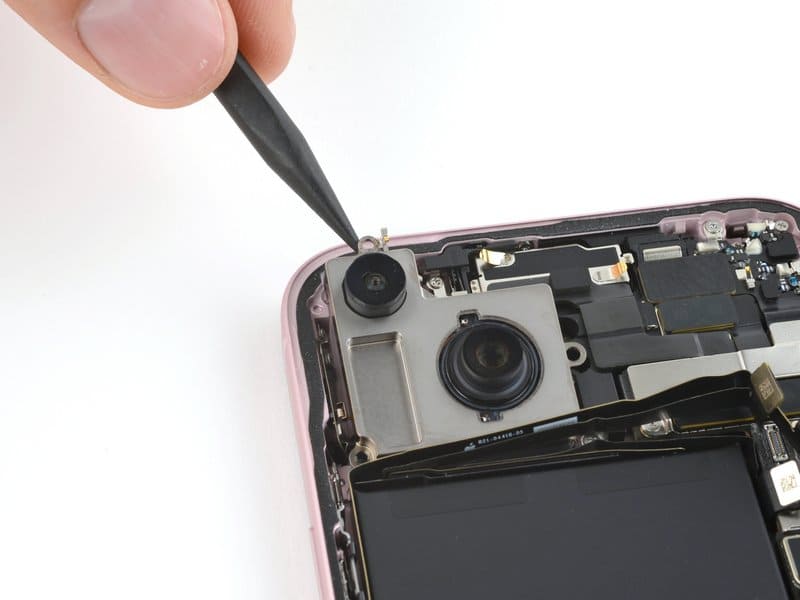

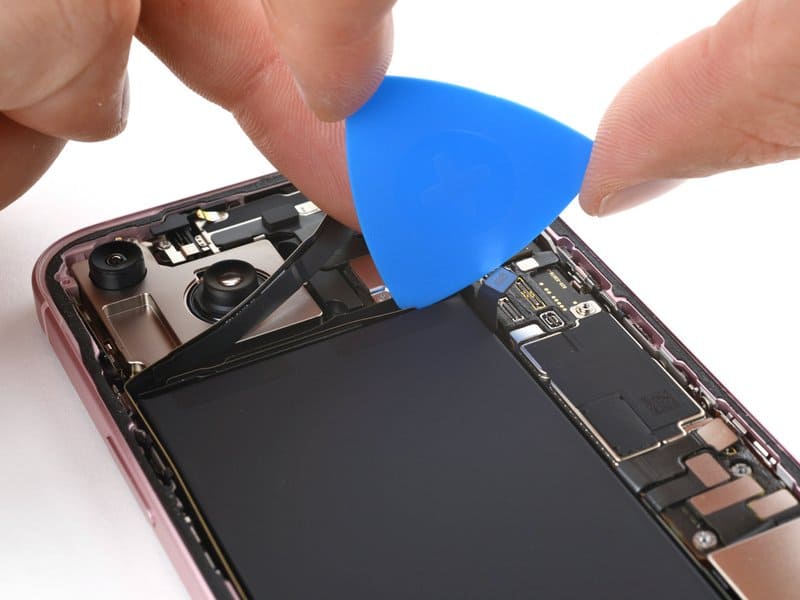

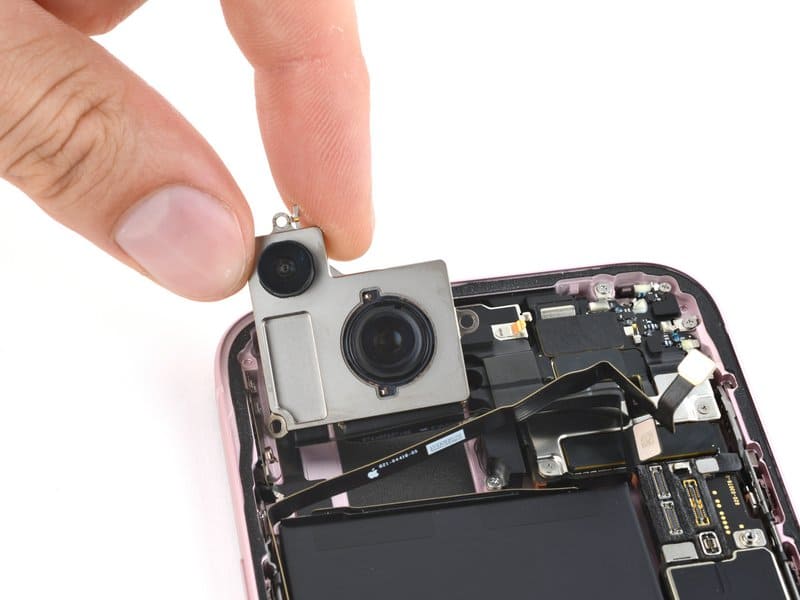

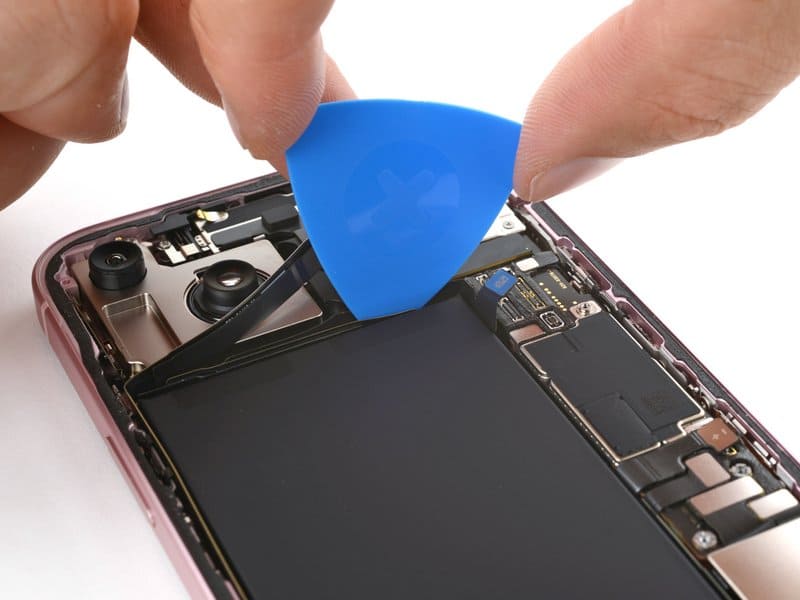

Кончиком медиатора проведем между средним кабелем и прилегающим к нему кабелем, отсоединим клей, при этом отодвинув в сторону кабели с предыдущего шага. Теперь острым концом пластиковой лопатки приподнимаем верхний край камеры до тех пор, пока не будет возможности захватить пальцами. Сделали. Затем аккуратно переместим к верхней стороне корпуса камеры, проводя кабели камеры под антенным. Достаем основную камеру из корпуса смартфона.

Перед тем, как установить новую камеру, следим за тем, чтобы ее кабели проходили под антенным кабелем.

Мы извлекли заднюю камеру из iPhone 15 plus. Можем заменить ее на новую, при этом собирать смартфона будем согласно вышеприведенной статье, только выполнять шаги снизу вверх.
